110kv全站试验方案

1

某某光伏电站

全站设备检修及预防性试验三措一案

编 写：

审 核：

批 准：

某某电力科技有限公司

日期：2020年08月05日

2

一、 检修概况：

某某光伏电站根据2020年年度工作计划，拟于2020年08月25日对全站设备进行停电检修预试工作，此项检修预试工作由某某光伏电站负责计划实施、监督验收工作。

二、 某某光伏电站停电检修工作任务：

1、某某光伏电站一次设备预试工作：

序号 设备名称 安装位置 主要参数 数量 项目内容 试验单位 试验负责人

1 1号站用变 升压站内 DKSC-800/37.5-250/0.4 1台 1、绕组直流电阻2、绕组绝缘电阻3、绕组的泄漏电流

某某电力光伏有限公司 某某 2 0号站用变 升压站外 S11-M-250/10 1台 1、绕组直流电阻2、绕组绝缘电阻3、绕组的tanδ4、绕组的泄漏电流5、绝缘油油样化验（水分、色谱分析、击穿电压）

3 35kV断路器 35kV配电室 VSL-40.5E

1250A-31.5KA 8台 1、交流耐压试验（相对地、极间、相间）2、绝缘电阻3、主回路电阻测试4、开关特性试验5、分、合闸动作试验6、分合闸线圈的直阻7、动作电压测试

4 35kV氧化锌避雷器 35kV配电室 YH1.5W-0.5/2.6 1组 1、绝缘电阻2、直流 lmA 电压UlmA及0.75 UlmA下的泄漏电3、放电计数器功能检查

5 35kV氧化锌避雷器 升压站 YH5WR-51/134(600A) 1组 1、绝缘电阻2、直流 lmA 电压UlmA及0.75 UlmA下的泄漏电3、放电计数器功能检查

6 35kV电流互感器 开关柜 LZZBJ9-35Q 7组 1、绕组绝缘电阻2、直流电阻

7 35kV电压互感器 开关柜 JDZ9-35R 1组 1、绕组绝缘电阻2、直流电阻

8 110kV氧化锌避雷器 升压站 TYD110/√3-0.01H 1组 1、绝缘电阻2、直流 lmA 电压UlmA及0.75 UlmA下的泄漏电3、放电计数器功能检查

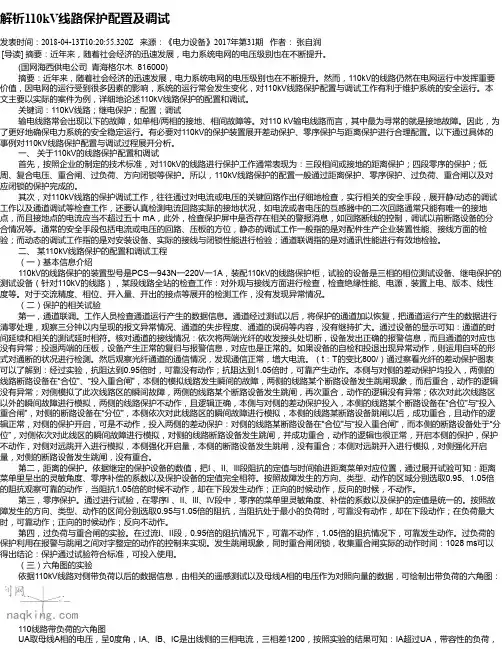

解析110kV线路保护配置及调试

发表时间：2018-04-13T10:20:55.320Z 来源：《电力设备》2017年第31期 作者： 张自润

[导读] 摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。

(国网海西供电公司 青海格尔木 816000)

摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。然而，110kV的线路仍然在电网运行中发挥重要价值，因电网的运行受到很多因素的影响，系统的运行常会发生变化，对110kV线路保护配置与调试工作有利于维护系统的安全运行。本

文主要以实际的案件为例，详细地论述110kV线路保护的配置和调试。

关键词：110kV线路；继电保护；配置；调试

输电线路常会出现以下的故障，如单相/两相的接地、相间故障等。对110 kV输电线路而言，其中最为寻常的就是接地故障。因此，为了更好地确保电力系统的安全稳定运行。有必要对110kV的保护装置展开差动保护、零序保护与距离保护进行合理配置。以下通过具体的

事例对110kV线路保护配置与调试过程展开分析。

一、 关于110kV的线路保护配置和调试

首先，按照企业的制定的技术标准，对110kV的线路进行保护工作通常表现为：三段相间或接地的距离保护；四段零序的保护；低周、复合电压、重合闸、过负荷、方向闭锁等保护。所以，110kV线路保护的配置一般通过距离保护、零序保护、过负荷、重合闸以及对

应闭锁的保护完成的。

其次，对110kV线路的保护调试工作，往往通过对电流或电压的关键回路作出仔细地检查，实行相关的安全手段，展开静/动态的调试工作以及通道调试等检查工作，还要认真检测电流回路实际的接地状况，如电流或者电压的互感器中的二次回路通常只能有唯一的接地

点，而且接地点的电流应当不超过五十 mA，此外，检查保护屏中是否存在相关的警报消息，如回路断线的控制，调试以前断路设备的分

合情况等。通常的安全手段包括电流或电压的回路、压板的方位，静态的调试工作一般指的是对配件生产企业装置性能、接线方面的检

K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标

1 西北电力建设第一工程有限公司

NO.1 NORTHWEST POWER CONSTRUCTION COMPANY

中广核陕西铜川耀州一期50MW 110KV升压站安装工程作业指导书

文件编号：

名 称：系统调试作业指导书

编 制：

审 核：

批 准：

西北电力建设第一工程公司铜川项目部 K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标

1 目录

第1章 编制依据1

第2章 工程概况 2

第3章 系统调试条件 4

第4章 组织机构及仪器仪表 5

第5章 一次设备试验 6

第6章 二次设备试验 8

第7章 综自系统调试方案 10

第8章 传动方案 12

第9章 线路联调 16

第10章 安全及技术措施 17

K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标

2

第一章 编制依据

1、GB/T19000系列《质量管理和质量保证书》标准。

2、电力施工质量检验及评定标准。

3、中广核陕西铜川耀州一期50兆瓦农业大棚光伏发电项目110KV升压站安装工程施工设计图纸。

4、《陕西电力系统继电保护及安全自动装置工作规范》。

5、《陕西电力系统继电保护及安全自动装置反事故措施纲要》。（陕电调2003-37号）。

编号：

变电站 110kV 主变 预防性试验作业指导书

编写： 年 月 日

审核： 年 月 日

批准： 年 月 日

试验负责人：

试验日期 年 月 日 时至 年 月 日 时

湘西自治州乾能送变电建设工程有限责任公司 第 1 页 共 7 页 1 适用范围

本作业指导书适用于 变电站 110kV 主变 预防性试验工作。

2 引用文件

DL/T 596 电力设备预防性试验规程

国家电网公司十八项电网重大反事故措施

国家电网公司电力安全工作规程（变电站和发电厂电气部分）

国家电网公司输变电设备技术规范汇编 2005

湖南省电力公司110kV及以上电力设备预防性试验及定期检验规定 湖南省电力公司

DL 474 现场绝缘试验实施导则

3 试验前准备工作安排

3.1 准备工作安排

√ 序号 内 容 标 准 责任人 备 注

1 组织作业人员学习作业指导书 使全体人员熟悉作业内容、作业标准、安全注意事项

2 明确设备状况 分析被试设备出厂和历史试验数据，掌握设备状况

3 试验用仪器仪表、工机具准备 所用仪器仪表齐全、状态良好并在校验有效期内

4 填写工作票 根据现场工作内容和工作时间正确填写

3.2 仪器仪表和工具(请在应准备的前面打√，未涵盖的请自行补上)
