关于10kV组合互感器误差的现场测试技术探讨

电力计量互感器误差的现场测试技术摘要：当前，国内经济的发展速度持续加快，尤其是改革开放更为深入之际，电力行业的受关注程度明显提高。

从广大民众的角度来看，电能表计费是否准确颇受重视，然而互感器具有的准确度则未能得到关注，如果此方面存在问题，综合误差就难以避免，这对电能计量产生的影响是非常大的。

只有保证互感器准确度能够符合既定要求，方可保证现场鉴定、周期检定顺利展开。

当然，测试设备的使用是较为频繁的，这使得电能计量难以得到有效保障。

这就要求电力企业必须要将互感器准确度现场测试落实到位。

关键词：电力计量；互感器误差；现场测试技术1互感器误差的现场测试现状1.1传统测试方法计量互感器现场误差测试的传统方法是使用标准电流互感器比较线路法和标准电压比较线路法。

这种比较线路法是根据被检互感器的变比和准确度等级来选用标准器,并按照国家计量规程中推荐的试验线路来接线再进行误差测量,可以保证互感器的精准度,但在操作方面还存在较大的困难。

以现场测试110kV电压互感器情况为例:需要110kV标准电压互感器、电压负荷箱(根据被检电压互感器二次绕组的情况来选择实际接入的个数)、升压器、谐振电抗器、电容器、调压器、校验仪等设备,将这些设备带到现场进行线路连接,不仅设备大而耗时费力,且因接线复杂易出差错和事故,对现场工作人员的体能、心理素质、安全技能和业务能力等综合因素有较高的要求。

1.2电子式电流互感器现场测试概述由于电量传统测试方法给工作人员带来许多不便,工作人员研发了电子式互感器现场测试装置。

这套装置采用了计算机技术,简化了工作流程,节省了工作人员的检测时间。

电子式互感器现场测试装置可以实时传输、保存检测数据,即使工作人员没有在现场,也可以通过电力业务服务平台调取、比对检测数据,让整个测试过程具有更高的自动化水平,降低电力计量管理人为因素造成的数据误差。

1.3整体检定对当下使用的电子式电流互感器现场测试装置进行分析可知，其具有明显的优势，体积相对较小，而且重量较轻，工作人员在对其进行搬运时不会出现明显的障碍，整个搬运过程能够在短时间内完成。

计量用电压互感器现场检验常见超差问题及措施分析摘要：文章主要是针对变电站10KV电压互感器测试中存在的问题展开了相关的分析，提出了可行性的解决方案，最后探讨了一体式三相电压互感器现场检验的方法，望能为有关人员提供到一定的参考和帮助。

关键词：电压互感器；误差测试；下限负荷1引言电压互感器是电能计量装置中重要的组成部分，其在投运的过程中一定要经过误差测试的检测。

为此应当在其中加入三相对称电压对电压互感器进行误差的一个检测，同时还需要二次负荷箱来模拟出各种不同形式的三相负荷。

2电压互感器下限负荷误差超差的原因及解决措施2.1情况介绍随着电子式电能表在电能计量装置中的普遍应用,由于电子式电能表电压回路的视在容量比机械式电能表电压回路的视在容量小很多,因此对电压互感器二次容量的要求相应减小很多。

目前,电子式电能表没有统一进行设计,各种型号电能表电压回路的容量相差较大(0.4-1.6VA),而且随着设计出线路数变化,电压互感器的实际二次负荷有较大变化。

为了使电压互感器的工作负荷满足现场所带表计的负荷数,JJG1201-2007要求测试误差的下限负荷为2.5VA,也就是说要求电压互感器从2.5VA到额定负荷时的误差均满足等级指数要求,而GB1207-2006《电磁式电压互感器》要求的下限负荷为额定负荷的1/4,因此,在对电能计量用电压互感器按照JJG1201-2007进行检定时,经常出现1/4额定负荷时检定合格,而在下限负荷选2.5VA时检定不合格的情况。

现场对1台二次有2个输出绕组,额定负荷均为50VA的电压互感器进行误差测试。

2 2原因分析电压互感器设计时的误差主要包括匝数补偿误差、空载激磁误差和二次负荷误差。

按照GB1207-2006的规定,制造厂在设计互感器时,为节省材料和成本,一般会让互感器额定负荷下的比值差与1/4额定负荷下的比值差变化15个化整单位,按线性影响计算,1/4额定负荷的变化对比值差影响就是5个化整单位。

解析电力计量互感器误差现场的测试技术【摘要】本文旨在探讨解析电力计量互感器误差现场的测试技术。

在将介绍背景信息、研究意义以及研究目的。

在正文中，将详细解析电力计量互感器误差分析方法、现场测试技术、误差分析仪器和设备、测试过程以及数据处理方法。

结论部分将强调电力计量互感器误差现场测试技术的重要性，展望未来研究方向，并进行总结。

通过本文的研究，可以更好地了解电力计量互感器误差现场测试技术的应用及其重要性，为未来相关研究提供参考。

【关键词】电力计量互感器，误差现场测试技术，误差分析，测试方法，仪器设备，数据处理，重要性，研究展望，总结。

1. 引言1.1 背景介绍现代电力系统是支撑现代社会运转的重要基础设施，电力计量互感器是电力系统中用来测量电能消耗的重要装置。

在实际运行中，电力计量互感器可能会因为各种因素而出现误差，影响电能计量的准确性。

对电力计量互感器误差进行分析和测试是非常重要的。

背景介绍中，我们需要了解电力计量互感器误差的产生原因和影响。

电力计量互感器误差可能由于互感器自身的设计和制造缺陷、外部环境因素等多种因素导致。

在电力行业中，正确定量电能消耗对于保障用户权益、确保电网运行稳定至关重要。

对电力计量互感器误差进行准确的分析和测试，可以提高电能计量的准确性，保障电网的正常运行。

在本文中，将重点介绍电力计量互感器误差的分析方法、现场测试技术、误差分析仪器和设备、测试过程以及数据处理方法，以期为电力行业提供可靠的电能计量解决方案。

1.2 研究意义电力计量互感器是电力系统中重要的计量设备，负责实时测量电能消耗和生产情况，直接影响着电力计量的准确性和公平性。

由于其长期运行或环境因素的影响，互感器的误差会逐渐积累，导致计量数据的不准确性。

对电力计量互感器的误差进行现场测试和分析具有重要的意义。

对于电力系统运营商来说，准确的电能计量是保障电力市场公平竞争和用户权益的基础。

如果互感器误差较大且未及时发现和修正，将导致计量数据错误，可能给用户和电力公司带来不公平的经济损失。

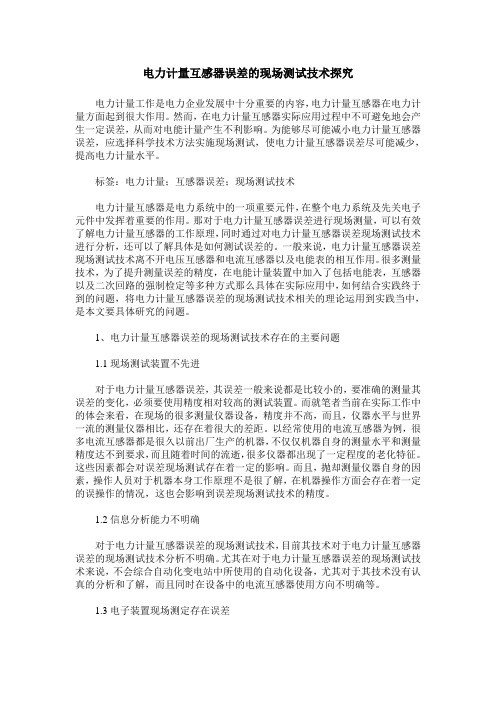

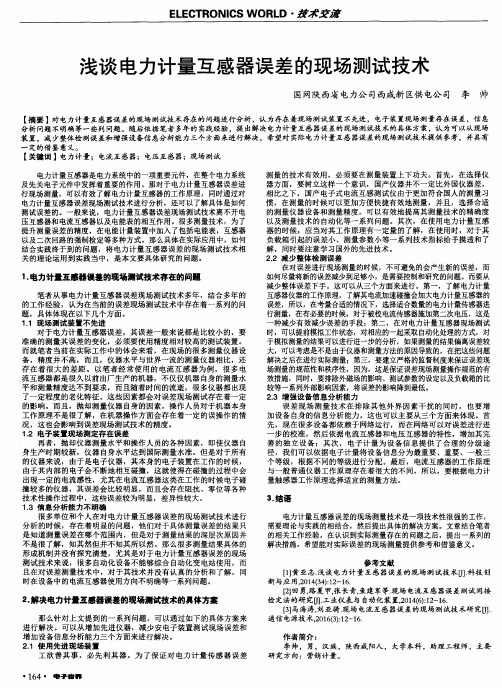

电力计量互感器误差的现场测试技术探究电力计量工作是电力企业发展中十分重要的内容，电力计量互感器在电力计量方面起到很大作用。

然而，在电力计量互感器实际应用过程中不可避免地会产生一定误差，从而对电能计量产生不利影响。

为能够尽可能减小电力计量互感器误差，应选择科学技术方法实施现场测试，使电力计量互感器误差尽可能减少，提高电力计量水平。

标签：电力计量；互感器误差；现场测试技术电力计量互感器是电力系统中的一项重要元件，在整个电力系统及先关电子元件中发挥着重要的作用。

那对于电力计量互感器误差进行现场测量，可以有效了解电力计量互感器的工作原理，同时通过对电力计量互感器误差现场测试技术进行分析，还可以了解具体是如何测试误差的。

一般来说，电力计量互感器误差现场测试技术离不开电压互感器和电流互感器以及电能表的相互作用。

很多测量技术，为了提升测量误差的精度，在电能计量装置中加入了包括电能表，互感器以及二次回路的强制检定等多种方式那么具体在实际应用中，如何结合实践终于到的问题，将电力计量互感器误差的现场测试技术相关的理论运用到实践当中，是本文要具体研究的问题。

1、电力计量互感器误差的现场测试技术存在的主要问题1.1现场测试装置不先进对于电力计量互感器误差，其误差一般来说都是比较小的，要准确的测量其误差的变化，必须要使用精度相对较高的测试装置。

而就笔者当前在实际工作中的体会来看，在现场的很多测量仪器设备，精度并不高，而且，仪器水平与世界一流的测量仪器相比，还存在着很大的差距。

以经常使用的电流互感器为例，很多电流互感器都是很久以前出厂生产的机器，不仅仅机器自身的测量水平和测量精度达不到要求，而且随着时间的流逝，很多仪器都出现了一定程度的老化特征。

这些因素都会对误差现场测试存在着一定的影响。

而且，抛却测量仪器自身的因素，操作人员对于机器本身工作原理不是很了解，在机器操作方面会存在着一定的误操作的情况，这也会影响到误差现场测试技术的精度。

关于互感器测试误差问题的讨论发布时间：2021-07-27T03:39:09.714Z 来源：《新型城镇化》2021年9期作者：甯锐[导读] 成为了电力企业需要思考和解决的问题。

因此对互感器测试误差问题进行分析具有重要意义。

国网四川省电力公司资阳供电公司四川资阳 641300摘要：互感器是变电站中的重要设备，在现场测试中，往往会受到多方面因素的影响，导致测试结果和预期产生较大误差，无法按照规定完成验收，对变电站的正常运行带来负面影响。

本文对互感器测试中的误差问题进行分析，并提出了相应的解决策略。

关键词：互感器；测试；误差；解决对策互感器是一种较为特殊的变压器，也被称为仪用变压器，在供电系统中发挥着关键作用，在电力系统中，可以将高压系统隔离开来，为电力工作人员创造安全的工作环境。

当前我国电力事业发展迅速，各行各业对电力资源的依赖程度都不断提升，互感器的测量精度也引起了人们的广泛关注，如何有效排除能够产生误差的因素，提升测量的准确性，成为了电力企业需要思考和解决的问题。

因此对互感器测试误差问题进行分析具有重要意义。

1互感器测试误差存在的问题1.1互感器和合并单元在验收前并未联调合并单元是电子式互感器中的重要组成部分，在发出信号之后，要经过合并单元的处理才能够传输到其他单元中。

通常来说在现场测试过程中，验收人员往往需要经过多次联调，才能够将测量误差保持在合理范围之内，但如果没有对其进行有效控制，或是并未进行联调工作，则很有可能影响到互感器的正常使用。

1.2互感器现场验收工作复杂在对互感器进行测试时，能够产生误差的主要因素包括信号采集器、合并单元等，由于影响因素是多方面的，这也加大了对误差产生原因的分析难度，对验收人员综合素质、专业能力也提出了更高要求。

互感器本体误差、合并单元误差补偿方式不合理等都能够减弱信号的传输质量，对互感器正常使用造成影响。

1.3监督管理措施不完善在互感器测试过程中，要重点关注合并单元，这是计量、测试的关键，如果其误差补偿系数发生改变，也会影响到互感器信号的发出和接收。

电压互感器误差分析及现场测试影响因素初探摘要：电压互感器在测试中现场的诸多因素会影响其测量的准确性，其中测试方法和设备、环境电场、电流导体、二次负荷等都会影响误差的准确性，所以应综合考虑影响因素来完成现场测试，以保证测试的准确。

关键词：电压互感器误差产生测试影响结果处理1 电压互感器误差产生电压互感器按照工作原理划分有两种，一种电磁式一种为电容式，电磁式的电压互感器性能稳定，不容易受到外部干扰而产生较大的误差，而电p在测试中，通常是按照标准的电压互感器的比较电路法进行测定，利用标准电压互感器的稳定性对比测定电压互感器的准确性，也可利用试验变压器进行直接升压来测定，采用补偿电抗器对CVT的电容值进行补偿，完成现场测试，主要测试元件包括实验变压器、补偿电抗器、标准互感器、互感器校验仪等构成。

2.2 测试线路接线测试线路的接线应按照高压回路、检测回路、电源回路进行独立连接。

如果电压互感器的二次引线已经连接端子箱，则可以直接从端子箱接线。

如果互感器接线盒与二次端子箱之间的引线出现异常则应以接线盒测接线上的测定结果为标准。

接线应注意完成全部连接后再进行一点接地。

在接线盒接线时应解开计量绕组和保护绕组，利用二次引线替代，然后解开剩余绕组端子，如果在端子箱上完成，应注意接线的标志，并严禁互感器二次短路。

3 CVT误差现场测试的影响因素3.1 环境电场干扰电磁式的电压互感器在回路中的阻抗较低，所以测定中周围的电场虽然会在回路中产生电流和电压，但是其值很小，不能影响电磁式互感器的运行，所以其误差可以忽略。

但是电容式电压互感器的耦合电容器通常没有电场屏蔽功能，在现场测定的环境中，带点元件和耦合电容会利用空间电场而形成杂散电容，出现电容电流。

不带电的金属元件和耦合电容也会形成接地电容。

测试中证实，同样规格的CVT 因为安装位置的差异会出现不同的误差，就是因为其周围的电场存在差异，从而造成了干扰，且与CVT电容有关。

目前应用的标准时110KV互感器的电容标准为0.02μF，而220KV互感器的主要电容量为0.01μF，更高电压的互感器其电容则为0.005μF，所以在现场测试中电场对这几种电容的干扰也就不同，对于高压的互感器的干扰要明显高于110KV和220KV互感器，实测的值显示杂散电容多数集中在10pF以下，所以其干扰的影响范围在0.1%左右，校验时可以针对其值进行调整。

刍议电力计量互感器误差的现场测试技术摘要：电力计量工作是电力企业发展中十分重要的内容，电力计量互感器在电力计量方面起到很大作用。

然而，在电力计量互感器实际应用过程中不可避免地会产生一定误差，从而对电能计量产生不利影响。

为能够尽可能减小电力计量互感器误差，应选择科学技术方法实施现场测试，使电力计量互感器误差尽可能减少，提高电力计量水平。

本文主要分析了电力计量互感器误差的现场测试现状、误差分析及校准等方面内容。

关键词：电力计量；互感器；误差；现场测试技术1电力系统互感器精确度的现场测试技术1.1选择传统测量方法随着现代社会经济不断发展，在电力行业内也开始进行体制改革，实行厂网分开，网上电力竞价，因此电力计量工作也得到快速发展。

目前，在电力系统内用于计量的互感器，其准确度现场测试大多数选择传统方法。

电流互感器校验仪试验连接电路如图1所示。

电子式电流互感器测试仪使传统测量方法得到改善，并且在实际工作过程中也能够保证其效率。

当前使用的电子式测量仪，其质量仅20kg，在使用过程中十分方便。

电子式测量仪的工作原理是由电子式测量仪将电压施加于电流互感器，然后模拟互感器实际工作状态，精确测试互感器参数。

依据电流互感器误差原理将相应数学模型建立起来，之后计算电流互感器误差，在实际工作过程中电力计量人员仅需简单操作，便能够完成校验工作，所以也就能够保证工作效率。

1.3两种方法对比分析电子式测量仪相比于传统测量方法具备很多优点，但原理方法上电子式测量仪仍存在一些不足，对于其准确度仍需进一步进行改善。

此外，在实际使用过程中电子式测量仪对测量对象存在一定局限性，所以该方法测量地位仍未被确认，仍要不断改善该装置。

2电力计量互感器误差的现场测试技术改进2.1选择先进的现场装置在电力计量互感器误差现场测试技术应用过程中，要提高测量精确度，在应用过程中应选择现代化先进现场装置：其一，应关注及使用国产电子式电流互感测试器，因为该仪器在计量方面更加快捷方便，能够使其精确度及技术自动化得到有效提升；其二，电力计量互感器使用时，其负载箱产生的误差比较小，测试参数也比较小，外磁场影响也相对比较低。

综述电力计量互感器误差的现场测试技术摘要】电力计量工作是电力企业发展中十分重要的内容，电力计量互感器在电力计量方面起到很大作用。

然而，在电力计量互感器实际应用过程中不可避免地会产生一定误差，从而对电能计量产生不利影响。

为能够尽可能减小电力计量互感器误差，应选择科学技术方法实施现场测试，使电力计量互感器误差尽可能减少，提高电力计量水平。

【关键词】电力计量互感器；误差；现场测试技术一、计量工作中的互感器误差来源电流互感器存在的误差原因。

电力系统的计量工作中互感器存在合成误差，主要是电能计量装置电压互感器、电流互感器运行期间存在的实际误差。

理论上，电流互感器的励磁电流应为0，在数值上一次、二次绕组的电流相位是相同的，但实际上，电流互感器铁芯受结构、材料性能等多种原因的影响，导致其存在励磁电流，从而产生的一定误差。

电压互感器存在的误差原因。

①一次绕组电阻、漏抗导致空载与负载误差的存在。

②二次绕组电阻、漏抗呈现的空载、负载误差，特别是铁芯励磁电流引起的非线性空载误差。

③一次侧荣性蚀漏电流存在的荣兴误差，导致该现象存在的原因为激磁导纳、负荷导纳有关。

二、电力计量互感器误差的现场测试技术2.1现场闭环测试系统设计稳定电力计量源产生一次电力计量通过电力计量比较仪和被测电力计量互感器，直流电子式互感器校验仪标准模拟量接口接收电力计量比较仪输出电流信号并经标准电阻器变换的模拟量电压信号，将其作为标准信号。

若被测电力计量互感器为模拟量输出型，其输出二次模拟信号接至校验仪被测模拟量接口；若被测电力计量互感器为各类型(FT3等)数字量输出式，校验仪通过FPGA实现DCCT的数字接口并进行报文解析，最后将采集的信号上传至数据分析处理单元进行计算，进而实现电力计量互感器的直流准确度、谐波准确度和时间特性测试。

2.2标准传感头设计电力计量互感器在线校验与离线校验相比研究的难点在于，需要考虑在带电情况下，设计出具有高精度传感技术的互感器。

探究电力计量互感器误差的现场测试技术作者：闫磊来源：《科学与财富》2017年第17期（国网黑龙江省电力有限公司牡丹江供电公司）摘要：伴随着电力生产和管理系统的高速发展，在实际管理体系建立过程中，要结合实际管理模型和控制措施，能对现场测试技术的检定效果。

电力计量装置模型要符合标准，才能进一步提高整体管理效果的有效性。

本文对电力计量互感误差模型进行了集中分析，并对电力计量互感器误差现场测试技术存在的问题和优化措施展开了系统化讨论和集中分析，旨在为项目研究人员提供更加有价值的参考建议。

关键词：电力计量互感器；测量误差；现场测试技术；问题；对策在对相关问题进行细化分析的过程中，首先要结合国家技术监督部门及电力部门的相关电管理规定，确保验证和管控措施的完整性和科学性，也为整体管理系统中各个参数的分析奠定坚实的理论基础。

在常规化运行机制建立后，电力企业更加关注计费电能表的准确度，却严重忽视了电压互感器以及电流互感器的实际运行数据，这就导致其运行模型中出现了严重的综合性误差，这种数据一旦出现了严重的积累，就会导致相关信息失去实效性，整体模型的综合性管理效率也会随之降低，导致电能计量装置难以达到要求。

正是基于此，在实际项目管控和质量监督体系中要对相关电能计量模型进行统筹分析，从而有效改进现场勘查测试的结果。

1 电力计量互感器误差模型1.1 运行机制分析本文以山西互感器电测设备为例，其电子式电流互感器测试仪具有性能优势，在价格方面也具有较大的市场竞争力，装置基础结构中，不仅配置了电压感器和升压器，要配置相应的调压器和2级微机互感器，从而有效对1S到0.2S级进行检定，并且能保证电流比控制在25A-8000A[1]。

装置能在原有基础上进行技术结构升级和改装，确保二次负荷的有效读取，并且能一定程度施工提高设备的适应能力，减少测量的重复性。

也就是说，在信息采集的过程中，技术人员主要是利用电流互感器低压外推法，对相关数据进行测定，从而运行测量误差原理，借助对相关信息和数据的整合，能有效将电流互感器按相同误差的电流互感器进行检定，提高检定的整体效率和运行有效性，并且积极落实互感器的控制价值。
