《高速铁路设计规范》等6项标准局部修订条文一、《高速铁路设计规范》TB10621—20141. 第7.1.8条修改为“相邻桥涵之间路堤长度的确定应综合考虑高速列车运行的平顺性要求、路桥（涵）过渡段的施工工艺要求以及技术经济等因素。
”2.第7.2.1条修改为“桥涵结构设计应根据结构的特性，按表7.2.1所列的荷载，就其可能的最不利组合情况进行计算。
表7.2.1 荷载分类及组合注：1 当杆件主要承受某种附加力时，该附加力应按主力考虑。
2 长钢轨纵向作用力不参与常规组合，其与其他荷载的组合按《铁路桥涵设计规范》TB 10002的相关规定执行；CRTSⅡ型板式无砟轨道作用力应根据实际情况另行研究。
3 流水压力不宜与冰压力组合。
4 当考虑列车脱轨荷载、船只或排筏的撞击力、汽车撞击力以及长钢轨断轨力时，应只计算其中的一种荷载与主力相组合，且不应与其它附加力组合。
5 地震力与其他荷载的组合应符合《铁路工程抗震设计规范》GB50111的规定。
”3. 第7.2.12条修改为“横向摇摆力应按80kN水平作用于钢轨顶面计算。
多线桥梁只计算任一线上的横向摇摆力。
”4. 第7.3.9条修改为“墩台横向水平线刚度应满足高速行车条件下列车安全性和旅客乘车舒适度要求，并对最不利荷载作用下墩台顶横向弹性水平位移进行计算。
在列车竖向静荷载、横向摇摆力、离心力、风力和温度的作用下，墩顶横向水平位移引起的桥面处梁端水平折角如图7.3.9所示，并应符合下列规定：图7.3.9 梁端水平折角示意图1 梁端水平折角不应大于1.0‰ rad。
2 梁端水平折角计算应考虑以下荷载作用：竖向静荷载；曲线上列车的离心力；列车的横向摇摆力；列车、梁及墩身风荷载或0.4倍的风荷载与0.5倍的桥墩温差组合作用，取较大者；水中墩的水流压力作用；地基基础弹性变形引起的墩顶水平位移。
”5. 第7.4.4条修改为“预应力钢筋或管道的净距及保护层厚度应符合下列规定：1 在后张法结构中，采用钢丝、钢绞线束、螺纹钢筋的管道间净距，当管道直径等于或小于55mm时，不应小于40mm；当管道直径大于55mm时，不应小于0.8倍管道外径。
1 总则1.0.1 为统一高速铁路设计技术标准，使高速铁路设计符合安全适用、技术先进、经济合理的要求，制定本规范。
1.0.2 本规范适用于旅客列车设计行车速度250～350km/h 的高速铁路，近期兼顾货运的高速铁路还应执行相关规范。
1.0.3 高速铁路设计应遵循以下原则：（1）贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”的建设理念；（2）采用先进、成熟、经济、实用、可靠的技术；（3）体现高速度、高密度、高安全、高舒适的技术要求；（4）符合数字化铁路的需求。
1.0.4 高速铁路设计速度应按高速车、跨线车匹配原则进行选择，并应考虑不同速度共线运行的兼容性。
1.0.5 高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年；远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建的建筑物和设备，应按远期运量和运输性质设计，并适应长远发展要求。
易改、扩建的建筑物和设备，可按近期运量和运输性质设计，并预留远期发展条件。
随运输需求变化而增减的运营设备，可按交付运营后第五年运量进行设计。
1.0.6 高速铁路建筑限界轮廓及基本尺寸应符合图的规定，曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线（无站台）建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘的距离（正线不适用）图1.0.6 高速铁路建筑限界轮廓及基本尺寸（单位：mm）1.0.7 高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载，ZK 标准活载如图1.0.7-1 所示，ZK 特种活载如图1.0.7-2 所示。
图1.0.7-1 ZK 标准活载图式图1.0.7-2 ZK 特种活载图式1.0.8 高速铁路应按全封闭、全立交设计。
1.0.9 高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
高速铁路设计规范（最新版）1 总则1.0.1 为统一高速铁路设计技术标准，使高速铁路设计符合安全适用、技术先进、经济合理的要求，制定本规范。
1.0.2 本规范适用于旅客列车设计行车速度250～350km/h 的高速铁路，近期兼顾货运的高速铁路还应执行相关规范。
1.0.3 高速铁路设计应遵循以下原则：（1）贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”的建设理念；（2）采用先进、成熟、经济、实用、可靠的技术；（3）体现高速度、高密度、高安全、高舒适的技术要求；（4）符合数字化铁路的需求。
1.0.4 高速铁路设计速度应按高速车、跨线车匹配原则进行选择，并应考虑不同速度共线运行的兼容性。
1.0.5 高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年；远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建的建筑物和设备，应按远期运量和运输性质设计，并适应长远发展要求。
易改、扩建的建筑物和设备，可按近期运量和运输性质设计，并预留远期发展条件。
随运输需求变化而增减的运营设备，可按交付运营后第五年运量进行设计。
1.0.6 高速铁路建筑限界轮廓及基本尺寸应符合图1.0.6 的规定，曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线（无站台）建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘的距离（正线不适用）图1.0.6 高速铁路建筑限界轮廓及基本尺寸（单位：mm）1.0.7 高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载，ZK 标准活载如图1.0.7-1 所示，ZK 特种活载如图1.0.7-2 所示。
图1.0.7-1 ZK 标准活载图式图1.0.7-2 ZK 特种活载图式1.0.8 高速铁路应按全封闭、全立交设计。
1.0.9 高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。

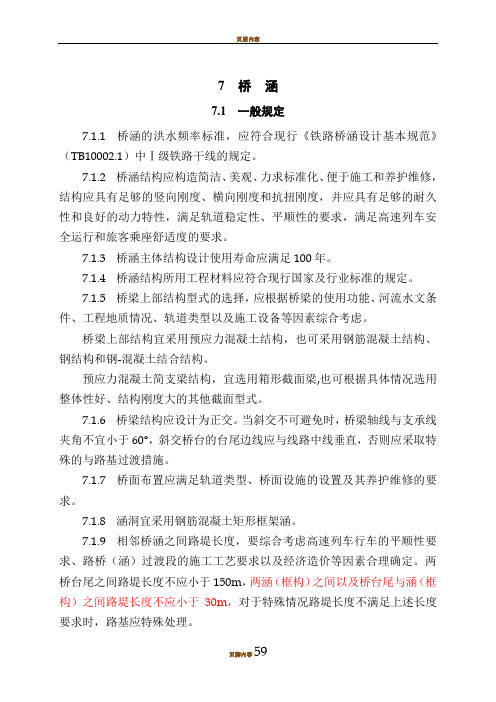

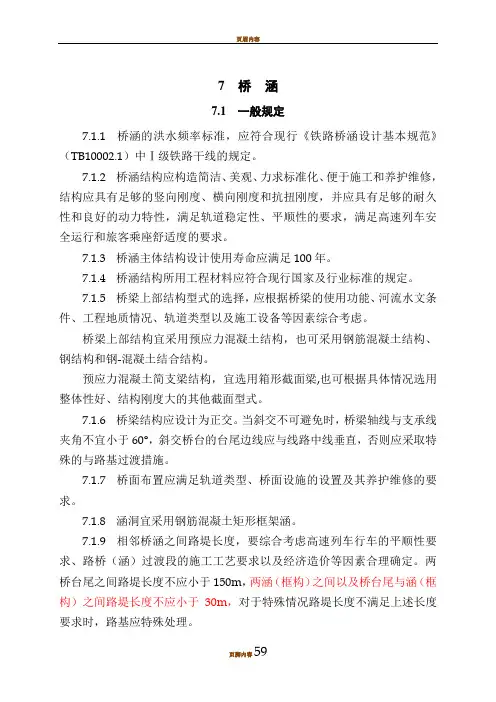

7 桥涵7.1 一般规定7.1.1 桥涵的洪水频率标准，应符合现行《铁路桥涵设计基本规范》（TB10002.1）中Ⅰ级铁路干线的规定。
7.1.2 桥涵结构应构造简洁、美观、力求标准化、便于施工和养护维修，结构应具有足够的竖向刚度、横向刚度和抗扭刚度，并应具有足够的耐久性和良好的动力特性，满足轨道稳定性、平顺性的要求，满足高速列车安全运行和旅客乘座舒适度的要求。
7.1.3 桥涵主体结构设计使用寿命应满足100年。
7.1.4 桥涵结构所用工程材料应符合现行国家及行业标准的规定。
7.1.5 桥梁上部结构型式的选择，应根据桥梁的使用功能、河流水文条件、工程地质情况、轨道类型以及施工设备等因素综合考虑。
桥梁上部结构宜采用预应力混凝土结构，也可采用钢筋混凝土结构、钢结构和钢-混凝土结合结构。
预应力混凝土简支梁结构，宜选用箱形截面梁,也可根据具体情况选用整体性好、结构刚度大的其他截面型式。
7.1.6 桥梁结构应设计为正交。
当斜交不可避免时，桥梁轴线与支承线夹角不宜小于60°，斜交桥台的台尾边线应与线路中线垂直，否则应采取特殊的与路基过渡措施。
7.1.7 桥面布置应满足轨道类型、桥面设施的设置及其养护维修的要求。
7.1.8 涵洞宜采用钢筋混凝土矩形框架涵。
7.1.9 相邻桥涵之间路堤长度，要综合考虑高速列车行车的平顺性要求、路桥（涵）过渡段的施工工艺要求以及经济造价等因素合理确定。
两桥台尾之间路堤长度不应小于150m，两涵（框构）之间以及桥台尾与涵（框构）之间路堤长度不应小于30m，对于特殊情况路堤长度不满足上述长度要求时，路基应特殊处理。
7.1.10 桥涵设置应做好和自然水系、地方排灌系统的衔接，并满足铁路路基排水的要求。
7.1.11当线路位于深切冲沟等特殊地形地貌、地质条件地区时要进行桥梁、涵洞方案比较确定跨越方式。
7.1.12无砟轨道桥涵变形及基础沉降应设立观测基准点进行系统观测与分析，其测点布置、观测频次、观测周期应符合《客运专线铁路无砟轨道铺设条件评估指南》的有关规定。
1 总则1、0、1 为统一高速铁路设计技术标准,使高速铁路设计符合安全适用、技术先进、经济合理得要求,制定本规范。
1、0、2 本规范适用于旅客列车设计行车速度250～350km/h 得高速铁路,近期兼顾货运得高速铁路还应执行相关规范。
1、0、3 高速铁路设计应遵循以下原则:(1)贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”得建设理念;(2)采用先进、成熟、经济、实用、可靠得技术;(3)体现高速度、高密度、高安全、高舒适得技术要求;(4)符合数字化铁路得需求。
1、0、4 高速铁路设计速度应按高速车、跨线车匹配原则进行选择,并应考虑不同速度共线运行得兼容性。
1、0、5 高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年;远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建得建筑物与设备,应按远期运量与运输性质设计,并适应长远发展要求。
易改、扩建得建筑物与设备,可按近期运量与运输性质设计,并预留远期发展条件。
随运输需求变化而增减得运营设备,可按交付运营后第五年运量进行设计。
1、0、6 高速铁路建筑限界轮廓及基本尺寸应符合图1、0、6 得规定,曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线(无站台)建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘得距离(正线不适用)图1、0、6 高速铁路建筑限界轮廓及基本尺寸(单位:mm)1、0、7 高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载,ZK 标准活载如图1、0、7-1 所示,ZK 特种活载如图1、0、7-2 所示。
图1、0、7-1 ZK 标准活载图式图1、0、7-2 ZK 特种活载图式1、0、8 高速铁路应按全封闭、全立交设计。
1、0、9 高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
铁路桥梁设计规范铁路桥梁设计是指为铁路建设所需的各种桥梁进行设计，以满足运营要求和安全规范。
铁路桥梁设计规范是对桥梁设计的技术指导和要求的总结，以保证桥梁的稳定性、安全性和耐久性。
一. 桥梁设计的基本原则1. 安全性原则：桥梁的设计应满足强度和稳定性要求，确保桥梁在正常运营和特殊情况下（如地震和洪水）具有足够的安全性。
2. 经济性原则：桥梁设计应在满足安全性和使用要求的前提下，尽量采用经济合理的结构形式和材料，降低建设和维护成本。
3. 公益性原则：桥梁设计应考虑对环境的影响，减少对自然和社会环境的破坏，保护生态平衡和人类居住环境。
二. 技术规范1. 桥梁荷载：根据铁路线路类型和设计速度确定荷载等级，考虑列车和行车荷载的作用，设计桥梁的结构强度和稳定性。
2. 桥梁水工条件：根据气候和水文条件，确定桥墩、墩台和桥基的水工桩基和排水系统设计，确保桥梁的稳定和耐久性。
3. 桥梁抗震设计：根据地震分区和设计地震动参数，对桥梁进行抗震分析和设计，确保桥梁在地震条件下乘车安全和结构稳定。
4. 桥梁防洪设计：根据洪水历史资料和洪水预测，确定桥梁的洪水标准和防洪措施，防止桥梁受到洪水冲刷和冲毁。
5. 桥梁防腐设计：根据桥梁所处的环境条件，采用适当的防腐措施和材料，延长桥梁的使用寿命。
6. 桥梁照明设计：根据铁路运营要求和夜间行车安全，对桥梁进行照明设计，保证列车驾驶员对桥梁的能见度。
7. 桥梁排水设计：对于特殊地方如水系交汇处，要采取相应的排水设计措施，防止积水对桥梁的损害。
8. 桥梁隐蔽作业设计：为了保护施工人员的安全，对需要进行维护和修复的桥梁设计隐蔽作业空间和安全通道。
三. 结构设计要求1. 桥墩和墩台设计：根据荷载和地质条件，确定桥墩和墩台的高度、宽度和布置，确保桥墩的稳定性和对荷载的承载能力。
2. 梁设计：根据跨径和荷载条件，确定梁的截面形式和尺寸，考虑强度、刚度和轨道几何条件。
3. 桥面铺装设计：根据铁路线路类型和列车运行要求，确定桥面铺装材料和承载能力。
铁道部关于发布《高速铁路设计规范》等14项铁路工程建设标准局部修订条文的通知【法规类别】铁路运输【发文字号】铁建设[2012]29号【发布部门】铁道部（已撤销）【发布日期】2012.02.13【实施日期】2012.02.13【时效性】现行有效【效力级别】XE0303铁道部关于发布《高速铁路设计规范》等14项铁路工程建设标准局部修订条文的通知(铁建设[2012]29号)各铁路局，投资公司，各铁路公司（筹备组）：现发布《高速铁路设计规范》(TB 10621-2009)、《新建时速 200～250公里客运专线铁路设计暂行规定》(铁建设[2005]140号)、《新建时速200公里客货共线铁路设计暂行规定》(铁建设函 [2005]285号)、《铁路运输通信设计规范》(TB 10006-2005)、《铁路数字调度通信系统及专用无线通信系统》(TB 10086-2009)、《铁路GSM-R数字移动通信系统工程设计暂行规定》(铁建设 [2007]92号)、《铁路旅客车站客运信息系统设计规范》(TB 10074-2007)、《铁路信号设计规范》(TB 10007-2006)、《铁路防雷、电磁兼容及接地工程技术暂行规定》(铁建设[2007]39号)、《高速铁路信号工程施工质量验收标准》(TB 10756-2010)、《高速铁路信号工程施工技术指南》(铁建设[2010]241号)、《铁路电力设计规范》(TB 10008-2006)、《铁路电力牵引供电设计规范》(TB 10009-2005)、《铁路工程设计防火规范》(TB 10063- 2007)等14项标准的局部修订条文，自发布之日起施行。
铁道部原发上述14项标准(含局部修订)相应条文及相关内容同时废止。
《高速铁路设计规范》等14项标准的局部修订条文，由铁道部建设管理司负责解释。
中华人民共和国铁道部二0一二年二月十三日铁路工程建设标准局部修订条文1．《高速铁路设计规范》(TB10621-2009)(1)增加3．4．4条“公(道)路和铁路正线并行地段，应根据公(道)路等级、公(道)路与邻近的铁路正线中心线的距离及高差等因素，以及对铁路安全的影响程度，设置相应的安全防护设施及监测设备。
高速铁路桥梁工程的规范要求与安全性能高速铁路桥梁是现代交通建设中不可或缺的一部分。
为确保高速铁路桥梁的安全和可靠性，严格的规范要求和良好的安全性能是必不可少的。
本文将介绍高速铁路桥梁工程的规范要求和安全性能，并对其重要性进行分析。
一、工程规范要求1. 桥梁设计规范高速铁路桥梁的设计必须符合国家相关的桥梁设计规范。
设计规范包括桥梁结构、荷载标准、抗震要求、施工工艺等方面的规定。
其中，桥梁结构的设计应满足强度、刚度和稳定性要求，并考虑到风、流体动力等特殊荷载环境下的工况。
2. 施工规范高速铁路桥梁的施工必须遵守国家相关的施工规范。
施工规范主要包括桩基础施工、桥梁支座安装、预应力张拉、混凝土浇筑等工作的要求。
施工过程中，要进行严格的质量控制和安全管理，确保每个环节符合规范要求。
3. 质量验收标准高速铁路桥梁工程在完工后需要进行质量验收。
验收标准包括结构安全性、施工质量、工程档案等方面的要求。
高速铁路桥梁必须符合相关标准，才能投入使用。
二、安全性能1. 荷载承载能力高速铁路桥梁的主要功能是承载列车荷载，因此其荷载承载能力是至关重要的。
荷载承载能力包括静态荷载和动态荷载两个方面。
在桥梁设计中，需要考虑列车荷载对桥梁结构的影响，确保桥梁能够承受列车行驶时的荷载作用。
2. 抗震性能地震是桥梁安全性的重要考虑因素之一。
高速铁路桥梁的抗震性能需满足国家相关的抗震要求，通过合理的设计和加固措施，降低地震对桥梁的破坏风险。
3. 防腐性能高速铁路桥梁常常经受着恶劣的气候和环境条件，如潮湿、腐蚀性气体等。
因此，桥梁的防腐性能十分重要。
合理的防腐方法和材料的选择能够延长桥梁的使用寿命，提高其安全性能。
4. 结构稳定性高速铁路桥梁的结构稳定性是指在运行过程中，其结构保持稳定，不会出现过大的形变和振动。
结构稳定性的好坏与桥梁的材料、设计、施工等因素有关。
通过合理的设计和施工措施，确保高速铁路桥梁的结构稳定性，提供安全的运行环境。
铁道部关于发布《铁路桥涵设计基本规范》等11项铁路工程建设标准局部修订条文的通知【法规类别】铁路运输【发文字号】铁建设[2010]257号【发布部门】铁道部（已撤销）【发布日期】2010.12.27【实施日期】2010.12.27【时效性】现行有效【效力级别】XE0303铁道部关于发布《铁路桥涵设计基本规范》等11项铁路工程建设标准局部修订条文的通知(铁建设[2010]257号)各铁路局，投资公司，各铁路公司（筹备组）：现发布《铁路桥涵设计基本规范》(TB 10002．1-2005)、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》(TB 10002．3- 2005)、《铁路隧道设计规范》(TB 10003-2005)、《铁路电力设计规范》(TB 10008-2006)、《铁路工程设计防火规范》(TB 10063- 2007)、《铁路动车组设备设计暂行规定》(铁建设[2007]89号)、《铁路GSM-R 数字移动通信系统工程设计暂行规定》(铁建设 [2007]92号)、《铁路机务设备设计规范》(TB 10004-2008)、《高速铁路设计规范(试行)》(TB 10621-2009)、《新建时速200～250公里客运专线铁路设计暂行规定》(铁建设[2005]140号)、《新建时速200公里客货共线铁路设计暂行规定》(铁建设函[2005]285号)共11项标准的局部修订条文，自发布之日起施行。
铁道部原发上述11项标准相应条文及相关内容同时废止。
《铁路桥涵设计基本规范》等11项标准的局部修订条文由铁道部建设管理司负责解释。
中华人民共和国铁道部二0一0年十二月二十七日铁路工程建设标准局部修订条文一、《铁路桥涵设计基本规范》(TB10002．1-2005)第3．3．8条改为：3．3．8 在下列情况下，桥上基本轨的内侧应铺设护轨：1 桥长大于50m的有砟桥面及无砟无枕桥梁；桥长大于 20m的明桥面钢梁桥；桥长大于等于10m，且桥上线路曲线半径在600m及以下，或桥高(轨底至河床最低处) 大于6m的明桥面钢梁桥；2 跨越铁路、重要公路、城市交通要道的立交桥；3 双线桥各线均应铺设护轨。
《高速铁路设计规范》等6项标准局部修订条文一、《高速铁路设计规范》TB10621—20141. 第7.1.8条修改为“相邻桥涵之间路堤长度的确定应综合考虑高速列车运行的平顺性要求、路桥（涵）过渡段的施工工艺要求以及技术经济等因素。
”2.第7.2.1条修改为“桥涵结构设计应根据结构的特性，按表7.2.1所列的荷载，就其可能的最不利组合情况进行计算。
表7.2.1 荷载分类及组合注：1 当杆件主要承受某种附加力时，该附加力应按主力考虑。
2 长钢轨纵向作用力不参与常规组合，其与其他荷载的组合按《铁路桥涵设计规范》TB 10002的相关规定执行；CRTSⅡ型板式无砟轨道作用力应根据实际情况另行研究。
3 流水压力不宜与冰压力组合。
4 当考虑列车脱轨荷载、船只或排筏的撞击力、汽车撞击力以及长钢轨断轨力时，应只计算其中的一种荷载与主力相组合，且不应与其它附加力组合。
5 地震力与其他荷载的组合应符合《铁路工程抗震设计规范》GB50111的规定。
”3. 第7.2.12条修改为“横向摇摆力应按80kN水平作用于钢轨顶面计算。
多线桥梁只计算任一线上的横向摇摆力。
”4. 第7.3.9条修改为“墩台横向水平线刚度应满足高速行车条件下列车安全性和旅客乘车舒适度要求，并对最不利荷载作用下墩台顶横向弹性水平位移进行计算。
在列车竖向静荷载、横向摇摆力、离心力、风力和温度的作用下，墩顶横向水平位移引起的桥面处梁端水平折角如图7.3.9所示，并应符合下列规定：图7.3.9 梁端水平折角示意图1 梁端水平折角不应大于1.0‰ rad。
2 梁端水平折角计算应考虑以下荷载作用：竖向静荷载；曲线上列车的离心力；列车的横向摇摆力；列车、梁及墩身风荷载或0.4倍的风荷载与0.5倍的桥墩温差组合作用，取较大者；水中墩的水流压力作用；地基基础弹性变形引起的墩顶水平位移。
”5. 第7.4.4条修改为“预应力钢筋或管道的净距及保护层厚度应符合下列规定：1 在后张法结构中，采用钢丝、钢绞线束、螺纹钢筋的管道间净距，当管道直径等于或小于55mm时，不应小于40mm；当管道直径大于55mm时，不应小于0.8倍管道外径。
7 桥涵一般规定7.1.1 桥涵的洪水频率标准，应符合现行《铁路桥涵设计基本规范》（）中Ⅰ级铁路干线的规定。
7.1.2 桥涵结构应构造简洁、美观、力求标准化、便于施工和养护维修，结构应具有足够的竖向刚度、横向刚度和抗扭刚度，并应具有足够的耐久性和良好的动力特性，满足轨道稳定性、平顺性的要求，满足高速列车安全运行和旅客乘座舒适度的要求。
7.1.3 桥涵主体结构设计使用寿命应满足100年。
7.1.4 桥涵结构所用工程材料应符合现行国家及行业标准的规定。
7.1.5 桥梁上部结构型式的选择，应根据桥梁的使用功能、河流水文条件、工程地质情况、轨道类型以及施工设备等因素综合考虑。
桥梁上部结构宜采用预应力混凝土结构，也可采用钢筋混凝土结构、钢结构和钢-混凝土结合结构。
预应力混凝土简支梁结构，宜选用箱形截面梁,也可根据具体情况选用整体性好、结构刚度大的其他截面型式。
7.1.6 桥梁结构应设计为正交。
当斜交不可避免时，桥梁轴线与支承线夹角不宜小于60°，斜交桥台的台尾边线应与线路中线垂直，否则应采取特殊的与路基过渡措施。
7.1.7 桥面布置应满足轨道类型、桥面设施的设置及其养护维修的要求。
7.1.8 涵洞宜采用钢筋混凝土矩形框架涵。
7.1.9 相邻桥涵之间路堤长度，要综合考虑高速列车行车的平顺性要求、路桥（涵）过渡段的施工工艺要求以及经济造价等因素合理确定。
两桥台尾之间路堤长度不应小于150m，两涵（框构）之间以及桥台尾与涵（框构）之间路堤长度不应小于30m，对于特殊情况路堤长度不满足上述长度要求时，路基应特殊处理。
7.1.10 桥涵设置应做好和自然水系、地方排灌系统的衔接，并满足铁路路基排水的要求。
7.1.11当线路位于深切冲沟等特殊地形地貌、地质条件地区时要进行桥梁、涵洞方案比较确定跨越方式。
7.1.12无砟轨道桥涵变形及基础沉降应设立观测基准点进行系统观测与分析，其测点布置、观测频次、观测周期应符合《客运专线铁路无砟轨道铺设条件评估指南》的有关规定。
7 桥涵7.1 一般规定7.1.1 桥涵的洪水频率标准，应符合现行《铁路桥涵设计基本规范》（TB10002.1）中Ⅰ级铁路干线的规定。
7.1.2 桥涵结构应构造简洁、美观、力求标准化、便于施工和养护维修，结构应具有足够的竖向刚度、横向刚度和抗扭刚度，并应具有足够的耐久性和良好的动力特性，满足轨道稳定性、平顺性的要求，满足高速列车安全运行和旅客乘座舒适度的要求。
7.1.3 桥涵主体结构设计使用寿命应满足100年。
7.1.4 桥涵结构所用工程材料应符合现行国家及行业标准的规定。
7.1.5 桥梁上部结构型式的选择，应根据桥梁的使用功能、河流水文条件、工程地质情况、轨道类型以及施工设备等因素综合考虑。
桥梁上部结构宜采用预应力混凝土结构，也可采用钢筋混凝土结构、钢结构和钢-混凝土结合结构。
预应力混凝土简支梁结构，宜选用箱形截面梁,也可根据具体情况选用整体性好、结构刚度大的其他截面型式。
7.1.6 桥梁结构应设计为正交。
当斜交不可避免时，桥梁轴线与支承线夹角不宜小于60°，斜交桥台的台尾边线应与线路中线垂直，否则应采取特殊的与路基过渡措施。
7.1.7 桥面布置应满足轨道类型、桥面设施的设置及其养护维修的要求。
7.1.8 涵洞宜采用钢筋混凝土矩形框架涵。
7.1.9 相邻桥涵之间路堤长度，要综合考虑高速列车行车的平顺性要求、路桥（涵）过渡段的施工工艺要求以及经济造价等因素合理确定。
两桥台尾之间路堤长度不应小于150m，两涵（框构）之间以及桥台尾与涵（框构）之间路堤长度不应小于30m，对于特殊情况路堤长度不满足上述长度要求时，路基应特殊处理。
7.1.10 桥涵设置应做好和自然水系、地方排灌系统的衔接，并满足铁路路基排水的要求。
7.1.11当线路位于深切冲沟等特殊地形地貌、地质条件地区时要进行桥梁、涵洞方案比较确定跨越方式。
7.1.12无砟轨道桥涵变形及基础沉降应设立观测基准点进行系统观测与分析，其测点布置、观测频次、观测周期应符合《客运专线铁路无砟轨道铺设条件评估指南》的有关规定。
《高速铁路设计规定》条文说明本条文说明系对重点条文的编制依据、存在的问题以及在执行中应注意的事项等予以说明。
为了减少篇幅，只列条文号，未抄录原条文。
1.0.2 本规范适用于250～350km/h高速铁路。
作为交通工程，在整个工程内容中除主体技术与高速铁路密切相关，需要本规范予以明确外，还有部分如近期兼顾货运的高速铁路还应执行相关规范；另外，联络线、动车组走行线以及利用既有铁路地段等低速标准地段，我国有比较成熟的设计和建设经验，也有相应成熟的设计规范。
1.0.3 长期以来，中国轨道运输一直都处于缓慢发展阶段，从1977年到2004年虽然实施了五次大面积提速调图，但提速后仍然没有达到200km/h以上速度。
2007年4月18日，通过区间半径的改造，路基、桥涵、隧道的加固和改造，提速道岔的更换，以及列车提速系统装备、客运设施和相关检修设施的提升，在京哈、京广、京九、陇海、沪昆、兰新、广深、胶济等18条既有干线上成功实施了第六次大面积提速调图。
提速以后既有线列车最高运营速度提高到了200km/h，部分区间达到了250km/h，全国铁路时速200km 及以上线路里程达到6003km，其中速度250km/h的线路延展长度达到840km。
从此，为我国高速铁路的建设奠定了技术基础，标志着中国铁路迈入了高速化时代。
2007年，通过引进、消化、吸收、再创新，具有自主知识产权的国产系列时速250km和谐号动车组批量下线，并成功运用于铁路第六次提速。
截止2008年底，时速250km/h和谐号动车组已投入运营140余列。
几年来，通过原始创新、集成创新和引进消化吸收再创新，我国高速铁路技术取得了迅猛发展，积累了大量经验。
2003年6月28日铁道部跨越式发展思路后提出新的铁路建设理念，即贯彻“以人为本、服务运输、强本简末、系统优化、着眼发展”铁路建设理念，高速铁路设计应贯彻新时期铁路建设理念。
2004年1月，国务院批准了《中长期铁路网规划》，我国铁路将形成以京沪、京广、京哈、沪甬深及徐兰、杭长、青太及沪汉蓉“四纵四横”等客运专线为主体，到2020年建设约1.2万公里的客运专线网。
1 总则为统一高速铁路设计技术标准,使高速铁路设计符合安全适用、技术先进、经济合理的要求,制定本规范。
本规范适用于旅客列车设计行车速度250～350km/h的高速铁路,近期兼顾货运的高速铁路还应执行相关规范。
高速铁路设计应遵循以下原则：〔1贯彻"以人为本、服务运输、强本简末、系统优化、着眼发展" 的建设理念；〔2采用先进、成熟、经济、实用、可靠的技术；〔3体现高速度、高密度、高安全、高舒适的技术要求；〔4符合数字化铁路的需求。
高速铁路设计速度应按高速车、跨线车匹配原则进行选择,并应考虑不同速度共线运行的兼容性。
高速铁路设计年度宜分近、远两期。
近期为交付运营后第十年；远期为交付运营后第二十年。
对铁路基础设施及不易改、扩建的建筑物和设备,应按远期运量和运输性质设计,并适应长远发展要求。
易改、扩建的建筑物和设备,可按近期运量和运输性质设计,并预留远期发展条件。
随运输需求变化而增减的运营设备,可按交付运营后第五年运量进行设计。
高速铁路建筑限界轮廓及基本尺寸应符合图1.0.6 的规定,曲线地段限界加宽应根据计算确定。
7250550040002440170017501250650③①②④⑤1700251250①轨面②区间及站内正线〔无站台建筑限界③有站台时建筑限界④轨面以上最大高度⑤线路中心线至站台边缘的距离〔正线不适用图高速铁路建筑限界轮廓及基本尺寸〔单位：mm高速铁路列车设计活载应采用ZK 活载。
ZK 活载为列车竖向静活载,ZK 标准活载如图-1 所示,ZK 特种活载如图-2 所示。
图1.0.7-1 ZK 标准活载图式图-2 ZK 特种活载图式高速铁路应按全封闭、全立交设计。
高速铁路设计应执行国家节约能源、节约用水、节约材料、节省用地、保护环境等有关法律、法规。
高速铁路结构物的抗震设计应符合《铁路工程抗震设计规范》〔GB 50111及国家现行有关规定。
高速铁路设计除应符合本规范外,尚应符合国家现行有关标准的规定。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 高速铁路桥梁设计主讲人：勘察设计院京沪北京目录1．概述 ........................................ 错误!未定义书签。
2．高速铁路桥梁设计的一般规定和原则 ............ 错误!未定义书签。
2.1 高速铁路桥涵设计注重结构的耐久性设计....... 错误!未定义书签。
2.2 高速铁路桥涵具备良好的动力性能............. 错误!未定义书签。
2.3 高速铁路桥优先选用预应力混凝土结构......... 错误!未定义书签。
2.4 高速铁路混凝土梁部结构的形式以箱形截面为主. 错误!未定义书签。
2.4.1 中小跨混凝土梁部结构.................. 错误!未定义书签。
2.4.2 跨度16m及以下的桥梁.................. 错误!未定义书签。
2.5 高速铁路梁型的选用......................... 错误!未定义书签。
2.5.1 简支梁................................ 错误!未定义书签。
2.5.2 连续梁................................ 错误!未定义书签。
2.5.3 其它梁型.............................. 错误!未定义书签。
2.6 高速铁路梁型有关梁体斜交的规定............. 错误!未定义书签。
2.7 高速铁路桥涵建筑结构的间距................. 错误!未定义书签。
3．高速铁路桥梁设计荷载 ........................ 错误!未定义书签。
3.1 荷载组合................................... 错误!未定义书签。
3.2 竖向荷载设计图式........................... 错误!未定义书签。
7 桥涵7.1 一般规定7.1.1 桥涵的洪水频率标准，应符合现行《铁路桥涵设计基本规》（TB10002.1）中Ⅰ级铁路干线的规定。
7.1.2 桥涵结构应构造简洁、美观、力求标准化、便于施工和养护维修，结构应具有足够的竖向刚度、横向刚度和抗扭刚度，并应具有足够的耐久性和良好的动力特性，满足轨道稳定性、平顺性的要求，满足高速列车安全运行和旅客乘座舒适度的要求。
7.1.3 桥涵主体结构设计使用寿命应满足100年。
7.1.4 桥涵结构所用工程材料应符合现行国家及行业标准的规定。
7.1.5 桥梁上部结构型式的选择，应根据桥梁的使用功能、河流水文条件、工程地质情况、轨道类型以及施工设备等因素综合考虑。
桥梁上部结构宜采用预应力混凝土结构，也可采用钢筋混凝土结构、钢结构和钢-混凝土结合结构。
预应力混凝土简支梁结构，宜选用箱形截面梁,也可根据具体情况选用整体性好、结构刚度大的其他截面型式。
7.1.6 桥梁结构应设计为正交。
当斜交不可避免时，桥梁轴线与支承线夹角不宜小于60°，斜交桥台的台尾边线应与线路中线垂直，否则应采取特殊的与路基过渡措施。
7.1.7 桥面布置应满足轨道类型、桥面设施的设置及其养护维修的要求。
7.1.8 涵洞宜采用钢筋混凝土矩形框架涵。
7.1.9 相邻桥涵之间路堤长度，要综合考虑高速列车行车的平顺性要求、路桥（涵）过渡段的施工工艺要求以及经济造价等因素合理确定。
两桥台尾之间路堤长度不应小于150m，两涵（框构）之间以及桥台尾与涵（框构）之间路堤长度不应小于30m，对于特殊情况路堤长度不满足上述长度要求时，路基应特殊处理。
7.1.10 桥涵设置应做好和自然水系、地方排灌系统的衔接，并满足铁路路基排水的要求。
7.1.11当线路位于深切冲沟等特殊地形地貌、地质条件地区时要进行桥梁、涵洞方案比较确定跨越方式。
7.1.12无砟轨道桥涵变形及基础沉降应设立观测基准点进行系统观测与分析，其测点布置、观测频次、观测周期应符合《客运专线铁路无砟轨道铺设条件评估指南》的有关规定。
7.1.13 桥涵混凝土结构尚应符合现行《铁路混凝土结构耐久性设计暂行规定》的有关规定。
7.2 设计荷载7.2.1 桥梁应根据结构设计的特性和检算容按表7.2.1所列荷载，以其最不利组合情况进行设计。
表7.2.1 桥涵荷载注: 1 如杆件的主要用途为承受某种附加力，则在计算此杆件时，该附加力应按主力考虑；2 长钢轨伸缩力、挠曲力、断轨力及其与制动力或牵引力等的组合，应符合《新建铁路桥上无缝线路设计暂行规定》的规定；CRTSⅡ型板式无砟轨道作用力应根据实际情况另行研究；3 流水压力不与冰压力组合，两者也不与制动力或牵引力组合；4 列车脱轨荷载、船只或排筏的撞击力、汽车撞击力以及长钢轨断轨力，只计算其中的一种荷载与主力相组合，不与其它附加力组合；5 地震力与其它荷载的组合见国家现行的《铁路工程抗震设计规》（GB50111）。
7.2.2 桥梁设计应考虑主力与一个方向（顺桥或横桥方向）的附加力组合。
7.2.3 桥梁设计应根据各种结构的不同荷载组合，应将材料基本容许应力和地基容许承载力乘以不同的提高系数。
对预应力混凝土结构中的强度和抗裂性计算，应采用不同的安全系数。
具体按相关规的规定办理。
7.2.4 计算结构构件及附属设备自重时，一般常用材料的容重应按现行《铁路桥涵设计基本规》（TB10002.1）采用。
7.2.5 作用于墩台上的土的侧压力，应按现行《铁路桥涵设计基本规》（TB10002.1）计算。
台后填土的摩擦角应根据台后过渡段填筑的设计情况确定。
7.2.6 列车竖向静活载应采用ZK活载（如图1.0.7所示），并符合下列规定：1 对于单线或双线的桥梁结构，各线均应计入ZK活载作用。
2 对于多于两线的桥梁结构，应按下列最不利情况考虑：1）按两条线路在最不利位置承受ZK活载，其余线路不承受列车活载。
2）所有线路在最不利位置承受75%的ZK活载。
3 设计加载时，活载图式可以任意截取。
对多符号影响线，在同符号影响线各区段进行加载，异符号影响线区段分以下两种情况考虑：1）异符号影响线区段长度不大于15m时可不加活载。
2）异符号影响线区段长度如果大于15m时，按空车静活载10kN/m加载。
4 用空车检算桥梁各部分构件时，其竖向活载应按10kN/m计算。
5 桥跨结构或墩台尚应按其实际使用的施工机械和维修养护可能作用的荷载进行检算。
7.2.7 考虑列车活载竖向动力作用时，列车竖向活载等于列车竖向静活载乘以动力系数（1+μ），（1+μ）应按下列公式计算：ZK活载作用下：1 桥跨结构：1+μ=1+（1.44/（Lφ0.5-0.2）-0.18）（7.2.7-1）（1+μ）计算值小于1.0时取1.0。
Lφ——加载长度（m），其中Lφ＜3.61m时按3.61m计；简支梁时为梁的跨度；n跨连续梁时取平均跨度乘以下列系数：n=2 1.20n=3 1.30n=4 1.40n≥5 1.50当计算Lφ小于最大跨度时，取最大跨度。
2 涵洞及结构顶面有填土的承重结构，当顶面填土厚土H C＞3m时，不计列车动力作用，当H C≤3m时按下式计算：1+μ=1+（1.44/（Lφ0.5-0.2）-0.18）- 0.1（H C-1.0）（7.2.7-2）式中Lφ——加载长度（m），其中Lφ＜3.61m时按3.61m计；H C——为涵洞及结构顶至轨底的填料厚度（m），（1+μ）计算值小于1.0时取1.0。
3 计算实体墩台、基础和土压力时，不计动力作用系数。
4 支座动力系数的计算公式应采用相应的桥跨结构动力系数（1+μ）的计算公式。
7.2.8 曲线桥梁应考虑列车竖向静活载产生的离心力的作用，离心力计算应符合下列规定：1 离心力应按下列公式计算：式中N ——ZK 活载图式中的集中荷载（kN ）；q ——ZK 活载图式中的分布荷载（kN/m ）；V ——设计速度（km/h ）；R ——曲线半径（m ）；f ——竖向活载折减系数：当L≤2.88m 或V≤120km/h 时，f 值取1.0；当计算f 值大于1.0时取1.0；当L ＞150m 时，取L=150m 计算f 值。
当设计速度V ＞300km/h 时，取V=300km/h 计算f 值。
式中L ——桥上曲线部分荷载长度（m ）；2 离心力按水平向外作用于轨顶以上1.8 m 处。
3 当计算设计速度大于120km/h 时，离心力和竖向活载组合时应考虑以下三种情况：1）不折减的ZK 活载和按120km/h 速度计算的离心力（f=1.0）；2）折减的ZK 活载（N f • ，L ••q f ）和按设计速度计算的离心力（f ＜1.0）；3）曲线桥梁还应考虑没有离心力时列车活载作用的情况。
7.2.9 横向摇摆力应取100 kN ，作为一个集中荷载取最不利位置，以水平方向垂直线路中线作用于钢轨顶面。
多线桥梁只计算任一线上的横向摇摆力。
7.2.10 桥上列车制动力或牵引力应按列车竖向静活载的10%计算。
但当与离心力或列车竖向动力作用同时计算时，制动力或牵引力应按列车竖向静活载的7%计算，具体作用位置按《铁路桥涵设计基本规》（TB10002.1）当采用每延米荷重时为1.0 m 。
γ——土的重度（kN/m3）。
每线台后活载计算宽度B0可取3.0 m 。
7.2.12 长度大于15 m的桥梁，应考虑列车脱轨荷载。
列车脱轨荷载不计动力系数。
多线桥上，只考虑单线脱轨荷载，且其它线路上不作用列车活载。
列车脱轨荷载应按下列两种情况考虑：1 列车脱轨后一侧车轮仍停留在桥面轨道围的情况：两条平行于线路中线、相距为1.4 m的线荷载，作用于线路中线一侧2.2 m围以且不超过挡砟墙或防护墙侧的最不利位置上。
该线荷载在长度为6.4 m的一段上为50 kN/m，前后各接以25 kN/m，如图7.2.12-1所示。
2 列车脱轨后已离开轨道围，但没有坠落桥下，仍停留在桥面边缘的情况：一条长度为20 m，平行于线路中线，作用于挡砟墙或防护墙侧的线荷载，其值为64 kN/m，如图7.2.12-2所示。
图7.2.12-1 列车脱轨荷载图1图7.2.12-2 列车脱轨荷载图27.2.13 当桥面上布置有作业通道时，作业通道设计时竖向静活载应采用5 kN/m2。
当桥上走行检查小车时尚应考虑检查小车竖向荷载。
主梁设计时作业通道的竖向静活载不应与列车活载同时计算。
在检算栏杆立柱及扶手时，水平推力应按0.75 kN/m考虑。
对于立柱，水平推力作用于立柱顶面处。
立柱和扶手还应按1.0 kN的集中荷载检算。
7.2.14 长钢轨伸缩力、挠曲力和断轨力引起的墩台顶纵向水平力，应按梁轨共同作用进行计算。
符合《新建铁路桥上无缝线路设计暂行规定》的计算条件时，应按该规定计算。
断轨力为特殊荷载，单线桥和多线桥均只应计一根钢轨的断轨力。
7.2.15 作用于桥梁上的风力、流水压力、水浮力、冰压力、冻胀力、船只或排筏的撞击力、施工荷载，应按现行《铁路桥涵设计基本规》（TB10002.1）规定计算。
7.2.16 当墩柱有可能受到汽车撞击时，应设置坚固的防护工程。
当无法设置防护工程时，必须考虑汽车对墩柱的撞击力。
撞击力顺行车方向应采用1000kN，横行车方向应采用500 kN，两个等效力不同时考虑，作用在路面以上1.20m高度处。
7.2.17 温度变化（如整体温升、整体温降、日照、寒潮）的作用，应按现行《铁路桥涵设计基本规》（TB10002.1）、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规》（TB10002.3）的规定计算。
结构构件应考虑截面的不同侧面或外面温差产生的应力和位移。
7.2.18 地震力的作用，应按现行国家标准《铁路工程抗震设计规》（GB50111）的规定计算。
7.2.19 气动力计算应符合下列规定：由驶过列车引起的气动压力和气动吸力，应由一个5m长的移动面荷载+q及一个5m长的移动面荷载-q组成。
气动力应分为水平气动力q h和垂直气动力q v。
水平气动力作用在轨顶之上的最大高度为5m。
水平气动力q h可由图7.2.19的曲线查取。
垂直气动力q v应按下式计算：式中q——水平气动力（kN/㎡）hD ——作用线至线路中心距离（m）对顶盖下的建筑物或构件，q h与q v应乘以1.5的阻挡系数。
声屏障设计时面荷载q h和q v应与有车的风荷载叠加。
对于因气动力可能引起自振的结构，其气动力还应考虑动力放大系数，该系数通过研究确定。
图7.2.19 驶过的列车对建筑物或构件的气动力7.3 结构变形、变位和自振频率的限值7.3.1 本节规定的桥梁梁部及墩台刚度的限值，仅适用于跨度小于96m的混凝土结构。
7.3.2 梁体竖向变形、变位限值应符合下列规定：1 梁部结构在ZK竖向静活载作用下，梁体的竖向挠度不应大于表7.3.2限值。
