地板采暖国家行业标准 JGJ142-2004时间：2011/2/24 17:43:35 来源：第一章总则第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。

第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。

第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。

第二章术语第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiantheating）以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。

第2.1.2条分、集水器（manifold）水系统中，用于连接各路加热管供、回水的配、集水装置。

第2.1.3条面层（surface course）建筑地面直接承受各种物理和化学作用的表面层。

第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡的构造层。

第2.1.5条隔离层（isolating course）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。

第2.1.6条填充层(filler course) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。

第2.1.7条绝热层（insulating course)用以阻挡热量传递，减少无效热耗的构造层。

第2.1.8条防潮层（moisture proofing course）防止建筑地基或楼层地面下潮气透过地面的构造层。

第2.1.9条伸缩缝（expansion joint）补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。

第2.1.10条铝塑复合管(polyethylene-aluminum compound pipe)内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。

第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。

建筑物设计耐火等级为一级。

建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。

该工程由XXXX投资开发，XXXX公司设计，XXXX公司监理，XXXX公司陕西分公司承建。

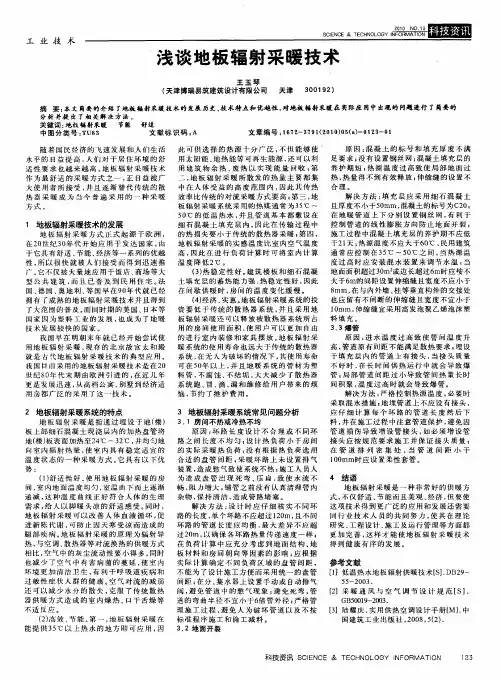

第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。

其所需供暖热水温度本工程设计为45~55℃。

低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。

室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。

2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。

维修简便。

可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。

3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。

4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。

5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。

第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。

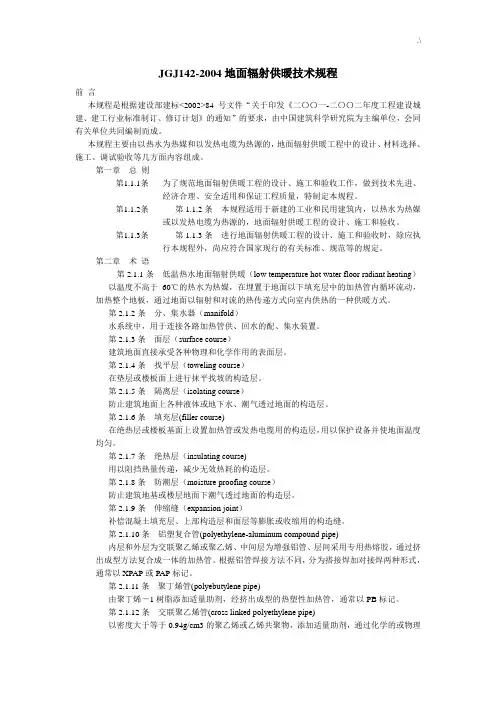

JGJ142-2004地面辐射供暖技术规程前言本规程是根据建设部建标<2002>84号文件“关于印发《二〇〇一-二〇〇二年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。

本规程主要由以热水为热媒和以发热电缆为热源的，地面辐射供暖工程中的设计、材料选择、施工、调试验收等几方面内容组成。

第一章总则第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。

第1.1.2条第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。

第1.1.3条第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。

第二章术语第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。

第2.1.2条分、集水器（manifold）水系统中，用于连接各路加热管供、回水的配、集水装置。

第2.1.3条面层（surface course）建筑地面直接承受各种物理和化学作用的表面层。

第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡的构造层。

第2.1.5条隔离层（isolating course）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。

第2.1.6条填充层(filler course)在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。

第2.1.7条绝热层（insulating course)用以阻挡热量传递，减少无效热耗的构造层。

第五章管道和设备工程第一节给排水、采暖、燃气工程综合练习与答案一、单选题1、最高层配水点流出水头较高，可能因漏水、结露损坏吊顶和墙面，要求外网水压稍高一些的水平干管的敷设布置形式为（）。

A.下行上给式B.上行下给式C.环状式D.枝状式【参考答案】：B【试题解析】：本题考查的是给水系统。

给水系统按给水管网的敷设方式不同，可以布置成下行上给式、上行下给式和环状供水式三种管网方式。

上行下给式最高层配水点流出水头较高，安装在吊顶内的配水干管可能因漏水、结露损坏吊顶和墙面，要求外网水压稍高一些。

2、排出管与室外排水管连接处的检查井，井中心距建筑物外墙不大于（）。

A.2mB.6mC.8mD.10m【参考答案】：D【试题解析】：本题考查的是排水系统。

排出管与室外排水管连接处设置检查井。

一般检查井中心至建筑物外墙的距离不小于3m，不大于10m。

3、生活给水系统在交付使用之前必须进行冲洗和消毒，以下作法正确的是（）。

A.试压合格后，利用系统内存水进行冲洗，再进行消毒B.冲洗顺序是先室外、后室内；先地下、后地上C.冲洗前可不拆除节流阀、报警阀、孔板和喷嘴D.消毒用水应在管道中停留12h【参考答案】：B【试题解析】：本题考查的是给水系统。

选项A中生活给水系统管道试压合格后，应将管道系统内存水放空。

选项B冲洗顺序应先室外，后室内；先地下，后地上。

室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行；选项C中节流阀、止回阀阀芯和报警阀等应拆除，已安装的孔板、喷嘴、滤网等装置也应拆下保管好，待冲洗后及时复位；选项D中水在管道中停留24h以上。

4、在室内排水系统中，排出管在隐蔽前必须做（）。

A.通球试验B.高压水清洗C.水压试验D.灌水试验【参考答案】：D【试题解析】：本题考查的是排水系统。

排水立管应做通球试验。

排出管在隐蔽前必须做灌水试验。

排水横支管、立管应作灌水试验。

5、建筑给水系统设有水箱时，水泵的扬程设置应（）。

A.满足最不利处的配水点或消火栓所需水压B.满足距水泵直线距离最远处配水点或消火栓所需水压C.满足水箱进水所需水压和消火栓所需水压D.满足水箱出水所需水压和消火栓所需水压【参考答案】：C【试题解析】：本题考查的是给水系统。

第一章编制依据与说明一、编辑依据1、依据国家标准《采暖通风与空气调节设计规范》GB50019—2003.2、依据《住宅设计规范》（GB50096—1999)[2003]3、依据《高层民用建筑设计防火规范》(GB50045—95）[2005］4、依据《民用建筑热工设计规范》(GB50176—93）［2005]5、依据国家行业标准《地面辐射供暖技术规程》JGJ142—2004。

6、依据国家标准《建筑给排水及采暖工程质量验收规范》GB50242—2002.7、依据《民用建筑节能设计标准陕西省实施细则》DBJ24—8—97。

8、依据甲方要求和土建承包单位所提供的地暖施工图编制。

9、根据我公司的施工经验进行编制。

二、编制说明1、我方经现场实地初步考察后，依据甲方的招标文件的要求和土建施工单位提供的施工图纸,以此作为编制施工组织设计的依据.2、我公司在确保施工进度和质量的前提下，编制本施工方案开工前提供甲方、监理等相关单位供指正。

三、采暖设计及计算参数采暖室外计算参数：冬季采暖室外计算温度—5℃冬季室外平均风速：1.0m/s采暖室内设计温度:卧式、客厅、餐厅均为18℃，卫生间带浴具25℃卫生间达不到设计温度，由用户自备暖灯等辅助热源。

四、维护结构热工计算参数：屋顶传热系数:K=0。

441W/M2K外墙传热系数：K=0.55W/M2K地下室顶板传热系数:K=0。

627W/M2K采暖与非采暖房间的隔墙传热系数：K=1.4 W/M2K户门传热系数：K=1.76W/M2K外窗传热系数：K=2.0W/M2K凸窗传热系数：K=2。

0W/M2K第二章工程概况一、工程概况1、居8＃楼采暖系统,应用低温热水地板辐射采暖技术，由高陵建司承担土建的施工建设，建筑总面积约为平方米，地址在市.2、本工程采暖供回水由城市集中供热经小区热交换站制备为55℃/45℃低温热水,供住宅楼地板辐射采暖使用。

系统定压及补水由热交换站解决。

3、本工程采用分户控制和热计量、分室温控的地板辐射采暖系统。
