液体灌装机

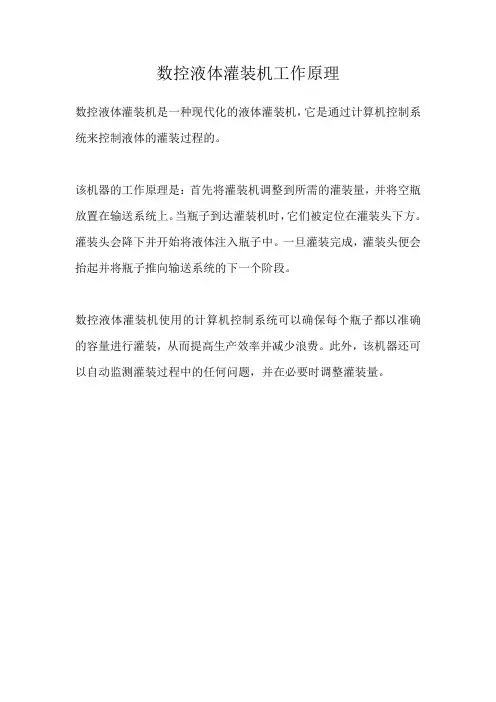

数控液体灌装机工作原理
数控液体灌装机是一种现代化的液体灌装机，它是通过计算机控制系统来控制液体的灌装过程的。

该机器的工作原理是：首先将灌装机调整到所需的灌装量，并将空瓶放置在输送系统上。

当瓶子到达灌装机时，它们被定位在灌装头下方。

灌装头会降下并开始将液体注入瓶子中。

一旦灌装完成，灌装头便会抬起并将瓶子推向输送系统的下一个阶段。

数控液体灌装机使用的计算机控制系统可以确保每个瓶子都以准确的容量进行灌装，从而提高生产效率并减少浪费。

此外，该机器还可以自动监测灌装过程中的任何问题，并在必要时调整灌装量。

自动灌装机操作规程一、操作机理介绍自动灌装机是一种用于快速、准确地灌装液体、粉末或颗粒物料的机器设备。

它主要由灌装系统、传动系统、控制系统和安全保护系统组成。

自动灌装机的操作涉及到设备的启动、停止、调整参数和维护等方面，下面将详细介绍自动灌装机的操作规程。

二、操作流程1.开机准备：–确保自动灌装机所需的原料和包装材料已准备就绪。

–检查设备的电源和气源等是否正常，确保设备安全。

–打开自动灌装机主电源开关，待设备初始化完成后，进入下一步操作。

2.参数设置：–进入控制系统界面，根据实际产品要求设置灌装容量、灌装速度、灌装精度等参数。

–根据所灌装物料的特性，合理设置供料速度和供料方式。

–根据包装材料的规格，设置包装袋的尺寸和形状等参数。

3.装料操作：–打开自动灌装机的进料控制阀门，将原料送入灌装系统。

–确保灌装系统无杂质和堵塞，保持流畅的物料供应。

–根据设备的要求，选择适当的供料方式，确保装料的均匀和准确。

4.启动设备：–按下启动按钮，自动灌装机开始工作。

–监控设备的运行状态，确保各部件正常运转。

–如发现异常情况，应立即停机检查并进行故障排除。

5.运行调整：–根据实际情况，调整灌装速度和灌装精度等参数。

–监测产品的质量，及时调整设备参数，以确保产品符合规格要求。

6.停机操作：–当灌装完成或需要更换包装材料时，应进行停机操作。

–按下停机按钮，自动灌装机停止工作。

–关闭进料控制阀门，停止物料供应。

–清洁设备表面和灌装系统，确保设备卫生和安全。

三、安全注意事项1.操作人员应戴好防护手套和工作帽，避免发生意外伤害。

2.在操作过程中，严禁将手指、手臂或其他身体部位伸入设备运转区域。

3.禁止随意更改设备参数，如需调整应由经过培训的操作人员进行。

4.定期检查设备的电气连接是否牢固，以免发生电气故障。

5.发现设备异常情况时，应立即停机检查，避免继续操作导致更大的事故。

四、设备维护1.每日清洁设备表面和灌装系统，保持设备的卫生和良好的工作环境。

液体灌装机操作说明书
制作（日期） 编号：INCTO/QM-SB-07 版本/次：A/1 设备名称：液体灌装机 机台操作顺序： 电 源 开 关 放置场所：医疗车间 使用单位：镇江医疗生产线 审核（日期） 批准（日期）
1. 将电源插头插入电源插座，打开机器电源开关,气 压调整在 0.65MPa 左右。
2.旋转丝杆调整感应器的位置调整至符合产品重量 （感应器往前为加重量，往后为减少重量）
感应器位 置
出料球 阀 上,踩下脚踏开关下料 并称重量是否符合产品重量，如不符合则重复步骤 “2”直到符合产品重量
下 料 口， 脚 踏 开 关
5.每次生产完成,，请关掉电源，清洁机台，并清洁周围的工作环境。

一文教你灌装机操作，轻松get掌握技巧灌装机是一种用于各种液体、半液体物料灌装的设备，广泛应用于医药、食品、化工和日化等行业。

以下是灌装机的操作流程和注意事项，一起来get掌握技巧吧！
1. 准备工作
在操作灌装机之前，需要清洗设备，并根据灌装物料的特点选择合适的灌装头和管路。

同时，要调整好设备的速度和灌装量等参数。

2. 启动灌装机
将调整好的管路接入对应物料的储罐中，开启储罐，保证液位稳定。

随后，启动灌装机，并注意观察设备的运行状态，确保机器正常工作。

3. 灌装操作
先将要灌装的物料搅拌均匀，再将其倒入灌装机的料斗中。

启动机器，当灌装头接触到瓶体时停止加料。

在设备自动灌装过程中，要时刻观察瓶口是否有溢出的情况，及时处理。

4. 关闭设备
灌装完成后，若需要更换管路或灌装头，须先将设备彻底清洗干净。

然后，关闭储罐和灌装机，清除现场，做好记录工作。

注意事项：
1. 灌装机的维护保养要到位，定期检查设备的润滑情况和易损件的磨损程度，及时维修或更换。

2. 在操作过程中，注意安全防范，严禁穿着拖鞋、长裙等不符合操作要求的服装和饰品。

3. 灌装机操作人员要接受专业培训，具备必要的知识和技能，严格按照操作规程操作设备，避免设备故障和生产事故。

通过以上操作流程和注意事项，相信大家对灌装机的操作已经有了更深入的认识和了解。

建议在操作前进行充分的准备和调试，并注意遵守操作规程，避免发生安全事故。

负压式液体灌装机设备工艺原理负压式灌装机介绍负压式液体灌装机是一种使用流体的负压力进行灌装的机器。

灌装过程中，机器内的负压气室将容积缩小，使得灌装物质从容器内流入灌装头以完成灌装任务。

负压式液体灌装机被广泛应用于液态制品包装，如饮料、化妆品、药品等。

工艺原理负压式液体灌装机的工艺原理是：通过缩小容积，使液体克服重力、大气压力等因素进入灌装头中进行灌装。

具体来说，液体通过一个管道从容器中流入灌装头。

当管道与液体接触时，机器会产生一个负压气室。

此时，液体会进入负压气室以补充被缩小的容积。

当液体进入负压气室时，机器会停止负压力作用，使得负压气室恢复到原来的状态，同时将液体从灌装头中排出。

整个灌装过程就是通过这样的方式进行的。

在一台负压式液体灌装机中，一些关键的工艺原理可以帮助提高灌装的效率：1. 同步灌装同步灌装就是在液体进入负压气室的同时，将另一支灌装头同步进行灌装。

同步灌装可以提高机器的效率，同时减少灌装时间。

2. 气动控制灌装过程中，机器使用气动控制来控制各个部件的运动。

气动控制可以使机器的运转更为平稳，同时减少阀门的使用，节省能源。

3. 自动阀门控制在灌装过程中，机器需要使用阀门来完成液体的流动控制。

自动阀门控制可以使机器更加稳定，同时减少人工干预，在生产中更为高效。

4. 精度控制负压式液体灌装机的灌装精度可以控制在 ± 0.5%以内，而且粒度更小的情况下可以控制到 ± 0.1%。

在生产中，这个精度可以确保灌装过程中的液体流量的准确性。

应用范围负压式液体灌装机适用于各种液体的灌装，比如饮料、果汁、牛奶、化妆品、药品等产品。

负压式液体灌装机的特点是速度快，精度高，运行稳定，可以根据生产需要进行定制。

因此，在食品、轻工、医药等行业都有广泛的应用。

总结负压式液体灌装机是一种通过缩小容积，使液体流入负压气室，从而完成灌装工作的机器。

在灌装过程中，液体经过管道进入负压气室，并在同步灌装、气动控制、自动阀门控制等措施的帮助下完成灌装任务。

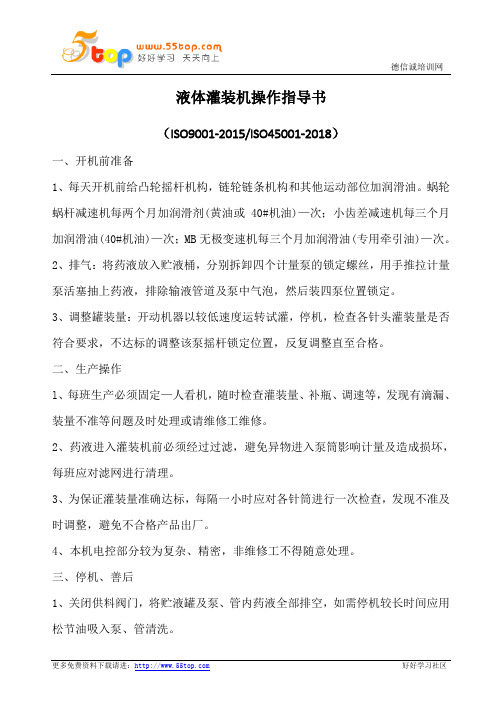

液体灌装机操作指导书（ISO9001-2015/ISO45001-2018）一、开机前准备1、每天开机前给凸轮摇杆机构，链轮链条机构和其他运动部位加润滑油。

蜗轮蜗杆减速机每两个月加润滑剂(黄油或40#机油)—次；小齿差减速机每三个月加润滑油(40#机油)—次；MB无极变速机每三个月加润滑油(专用牵引油)—次。

2、排气：将药液放入贮液桶，分别拆卸四个计量泵的锁定螺丝，用手推拉计量泵活塞抽上药液，排除输液管道及泵中气泡，然后装四泵位置锁定。

3、调整罐装量：开动机器以较低速度运转试灌，停机，检查各针头灌装量是否符合要求，不达标的调整该泵摇杆锁定位置，反复调整直至合格。

二、生产操作l、每班生产必须固定—人看机，随时检查灌装量、补瓶、调速等，发现有滴漏、装量不准等问题及时处理或请维修工维修。

2、药液进入灌装机前必须经过过滤，避免异物进入泵筒影响计量及造成损坏，每班应对滤网进行清理。

3、为保证灌装量准确达标，每隔一小时应对各针筒进行一次检查，发现不准及时调整，避免不合格产品出厂。

4、本机电控部分较为复杂、精密，非维修工不得随意处理。

三、停机、善后1、关闭供料阀门，将贮液罐及泵、管内药液全部排空，如需停机较长时间应用松节油吸入泵、管清洗。

2、将输瓶机、工作平台及主机上污染的农药全部擦净，地面如有泼洒农药应用碱液洗刷、清水冲净(注意：电控箱不能进水)。

四、注意事项1、适宜于环境温度为-5℃~40℃，相对湿度为<90℃，恒温下zui适宜，应放置于通风、干燥、清洁的位置。

2、严禁未成年儿童私自接触此机械，避免事故的发生。

3、开箱后必须先用检查随机的技术资料是否齐全，机械在运输过程中是否有损坏，以便及时解决。

4、使用前需将各个润滑点添加润滑油。

5、开机前要检查电源电压是否正常，插座是否有安全的接地线。

6、在调整机械时，要使用适当的工具，不得使用过大的工具或用力过猛来拆零件，避免损坏零件及影响机械的性能。

7、本机在生产过程中须保持清洁，严禁机械上有油污、药液或玻璃碎片等杂物，以免造成机械损伤。

【GMP】液体灌装机验证方案目录1.主题2.目的3.范围4.确认组织及职责a.质量受权人b.确认小组组长c.确认小组组员5.内容a.确认对象确定b.液体灌装机确认实施5.1运行确认•目的•接受标准•实施步骤•运行确认结论及偏差分析和处理5.2性能确认•目的•接受标准•实施步骤•性能确认结论及偏差分析和处理6.确认结果及评价7.拟定再确认周期8.确认结论批准1.主题：本方案规定了SVF液体灌装机确认方法及标准。

2.目的：本方案是为了证明SVF液体灌装机经上次确认后，使用未满二年，但根据《药品生产质量管理规范》（2010年）及公司文件规定，按标准操作规程操作，对本设备的运行与性能进行确认，确认其设备是否发生偏差，确保生产出的产品符合质量要求。

本次确认采用同步确认。

3.范围：本方案适用于SVF液体灌装机确认。

4.确认组织及职责：4.1质量受权人：•负责确认方案及报告的批准发放。

4.2确认小组组长：•负责确认数据及结果的审核。

•负责确认报告的审核。

•负责确认周期的确认。

4.3确认小组组员：A：质保部：负责确认的协调及文件归档保管。

B:质控部：•负责确认所需样品、试剂、试液等的准备。

•负责取样及对样品的检验。

C:生产部：负责SVF液体灌装机的操作。

D:工程部设备管理员：•负责组织试验所用仪器、设备的确认。

•负责仪器、仪表、量具的校正确认。

•负责拟定确认方案。

•负责收集各项确认数据、试验记录，并对确认结果进行风险评估后，起草确认报告报确认小组。

5.内容：确认对象：液体灌装机是将液体物料灌装容器内。

通过压缩空气控制灌装缸、灌装气动阀，使灌装缸、计量气缸做往复运动，完成药液灌装等操作。

控制药液灌装量，保证产品质量。

设备每一工作环节出现不符合都将影响药品的质量，因此对各环节进行风险识别，对可能出现问题，制定纠正预防措施，使其可控，降低为可接受风险；对中、高风险点进行验证（确认），确认是否符合药品生产质量标准。

5.1.1风险评估标准：一、风险的评估：风险评估判定标准：根据出现风险的严重程度、频率、可预知性确认风险。

灌装机常见的故障及解决措施
1、灌装机停止运行：可能是由于机器故障、设备操作错误、能源
紧张等引起，解决措施应当考虑检查机器、操作人员检查操作是否正确，或者更换稳定的电源提供给设备。

2、液体漏洒：可能是由于灌装头设置不当引起，解决措施应当考
虑检查机器结构信息，检查灌装头安装是否规范。

如果漏洒严重，应
激活机器安全保护，检查机器的工作状态。

3、液体流量不足：可能是由于加热管路堵塞或者液体质量不足造
成的，解决措施应对机器进行检查，清洗加热管路或者更换新的液体，确保液体接收正常。

2024年全自动液体灌装机市场发展现状前言全自动液体灌装机是一种用于快速高效地填充各种液体产品的机器。

随着消费者对包装质量和生产效率的要求日益提高，全自动液体灌装机在各个行业中的应用越来越广泛。

本文将对全自动液体灌装机市场的发展现状进行分析和评估。

市场规模与增长趋势近年来，全自动液体灌装机市场呈现出稳步增长的趋势。

据市场研究数据显示，全球全自动液体灌装机市场规模在过去五年中逐年增长，并且预计未来几年内将继续保持增长态势。

主要驱动市场增长的因素包括快速消费品行业的发展、食品和饮料行业的质量要求提高以及节能减排的需求增加等。

行业应用领域全自动液体灌装机在众多行业中得到广泛应用。

其中，食品和饮料行业是全自动液体灌装机的主要应用领域之一。

随着消费者对食品和饮料产品质量的要求越来越高，全自动液体灌装机以其快速高效的灌装速度和精准的灌装量控制成为了食品和饮料生产企业的首选设备。

除了食品和饮料行业，全自动液体灌装机还被广泛应用于化妆品、制药、化工等行业。

在化妆品行业，全自动液体灌装机可以有效地填充各种精细化妆品，确保产品的质量和外观。

在制药行业，全自动液体灌装机帮助企业提高生产效率和灌装的准确性，满足严格的药品质量控制要求。

在化工行业，全自动液体灌装机在灌装各种化学品时起到了关键作用，减少了操作员接触有害物质的风险。

技术创新与发展趋势随着科技的不断进步，全自动液体灌装机的技术也在不断创新和发展。

目前，全自动液体灌装机已经实现了更高的灌装速度、更精确的灌装量控制以及更可靠的操作稳定性。

同时，一些新的技术也不断应用到全自动液体灌装机中，比如无人化操作、智能化控制等，进一步提高了生产效率和操作便捷性。

未来几年，预计全自动液体灌装机市场将继续保持较快的增长，并且技术创新将起到关键性的作用。

高速高效、智能化的全自动液体灌装机将成为市场的主导产品。

此外，随着环保意识的不断增强，节能减排将成为全自动液体灌装机技术发展的重要方向之一。

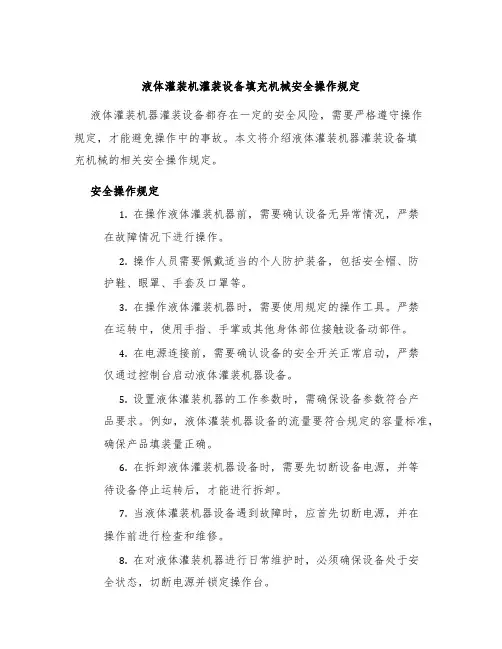

液体灌装机灌装设备填充机械安全操作规定液体灌装机器灌装设备都存在一定的安全风险，需要严格遵守操作规定，才能避免操作中的事故。

本文将介绍液体灌装机器灌装设备填充机械的相关安全操作规定。

安全操作规定1.在操作液体灌装机器前，需要确认设备无异常情况，严禁在故障情况下进行操作。

2.操作人员需要佩戴适当的个人防护装备，包括安全帽、防护鞋、眼罩、手套及口罩等。

3.在操作液体灌装机器时，需要使用规定的操作工具。

严禁在运转中，使用手指、手掌或其他身体部位接触设备动部件。

4.在电源连接前，需要确认设备的安全开关正常启动，严禁仅通过控制台启动液体灌装机器设备。

5.设置液体灌装机器的工作参数时，需确保设备参数符合产品要求。

例如，液体灌装机器设备的流量要符合规定的容量标准，确保产品填装量正确。

6.在拆卸液体灌装机器设备时，需要先切断设备电源，并等待设备停止运转后，才能进行拆卸。

7.当液体灌装机器设备遇到故障时，应首先切断电源，并在操作前进行检查和维修。

8.在对液体灌装机器进行日常维护时，必须确保设备处于安全状态，切断电源并锁定操作台。

9.液体灌装机器设备涉及到较高的电器安全风险，操作人员要定期接受安全培训，掌握液体灌装机器设备的操作技能和安全风险。

10.液体灌装机器设备和相关部件需要定期的检测和保养，以保证设备稳定运转。

总结液体灌装机器灌装设备填充机械操作规定是涉及到人身安全和产品质量的关键要素。

合理的操作规定和严格的安全措施是防止液体灌装机器设备意外事故的关键所在。

因此，我们需要时刻牢记液体灌装机器设备的安全操作规定，并从源头上预防液体灌装机器设备发生故障的可能性。

液体灌装机操作说明一、操作前准备1. 检查机器是否处于正常工作状态，确认所有安全设备完好无损。

2. 检查液体灌装机所需的液体供应以及包装材料是否充足。

3. 检查操作区域是否整洁，确保没有杂物及其他障碍物。

二、操作步骤1. 启动液体灌装机a. 打开电源开关，确保液体灌装机通电。

b. 确认各个仪表显示正常，并且机器运行平稳。

2. 调整液体灌装机参数a. 根据所灌装液体的性质，调整液体流速、灌装量等参数。

b. 检查灌装管路是否正确连接，并确保无松动及漏液情况。

c. 调整管路阀门以及泵的开关状态，确保液体能够正常流动。

3. 开始操作a. 将灌装容器放置在机器下方，确保容器与灌装机连接良好。

b. 按下启动按钮，液体灌装机开始工作。

c. 观察灌装过程中的流速和液位，确保灌装过程平稳进行。

d. 灌装完成后，关闭灌装机，并及时清理机器及操作区域。

4. 故障排除a. 如遇到液体灌装机的故障，首先切断电源，并进行相关检查。

b. 根据故障的具体情况，采取相应的措施进行维修。

c. 若无法解决故障，及时联系专业维修人员进行处理。

三、注意事项1. 操作人员需熟悉液体灌装机的工作原理及操作规程，具备相关的操作经验。

2. 操作前要确保液体灌装机及操作区域的清洁，避免任何杂物对机器运行的干扰。

3. 确保机器的液体供应充足，及时补充液体和包装材料。

4. 液体灌装机的维护保养应按照规定进行，定期清洁和检查机器的各个部件。

5. 如需进行维修调试或更换零部件时，应切断电源，并由专业人员进行操作。

四、安全注意事项1. 操作人员必须熟悉液体灌装机的安全操作规程，并遵守相关安全操作规定。

2. 液体灌装机操作过程中，注意避免手部或其他身体部位接近机器运动部件以免发生意外伤害。

3. 在灌装过程中，严禁将任何金属物或其他杂物掉落到机器内部，以免引起故障或损坏。

4. 操作人员应随时保持警觉，及时发现和排除液体灌装机可能出现的故障或异常情况。

结语以上就是液体灌装机的操作说明，按照上述步骤和注意事项进行操作，可以确保液体灌装机的正常运行，并提高工作效率和产品质量。

灌装机使用说明书灌装机使用说明书1.简介1.1 产品概述本灌装机是一种用于灌装液体或粉状物料的设备，适用于各种行业的生产线。

1.2 主要特点- 高精度灌装：通过先进的控制系统和传感器，保证灌装过程的准确度。

- 多功能操作：支持多种灌装模式和参数设置，以适应不同产品的需求。

- 自动化控制：设备配备自动化控制系统，可实现自动运行和监控。

- 可靠性和稳定性：采用高质量的材料和先进的制造工艺，保证设备的可靠和稳定性。

2.安装与调试2.1 设备安装2.1.1 环境要求：确保灌装机安装在干燥、无尘、无振动、无腐蚀性气体的环境中。

2.1.2 位置选择：根据生产线的布局和操作要求选择适当的位置安装设备。

2.1.3 固定设备：使用适当的方法将设备固定在地面上，确保设备稳定。

2.2 装配与连接2.2.1 连接电源：将设备正确地连接到电源，确保电源电压与设备要求相符。

2.2.2 连接气源：根据设备要求连接气源，并确保气源质量符合要求。

2.2.3 连接液体供应：将设备与液体供应系统连接，确保流体管道没有泄漏。

2.3 调试与测试2.3.1 启动系统：按照设备说明书上的操作步骤启动系统，确保设备正常运行。

2.3.2 参数设置：根据产品的要求设置灌装机的参数，包括灌装容量、速度等。

2.3.3 测试运行：使用一定数量的样品进行测试运行，检查设备的灌装准确度和稳定性。

3.操作指南3.1 开机与关机3.1.1 开机：按下开机按钮，设备将开始运行并进入工作状态。

3.1.2 关机：按下关机按钮，设备将停止工作并断开电源。

3.2 灌装操作3.2.1 设置参数：根据产品要求，在操作界面中设置灌装容量、速度等参数。

3.2.2 装载物料：将待灌装物料放置在设备的供料口，确保物料源稳定和连续。

3.2.3 开始灌装：按下启动按钮，设备将开始进行灌装操作。

3.2.4 检查灌装质量：在灌装过程中，及时检查灌装质量，确保产品的准确度和一致性。

4.维护与保养4.1 清洁和消毒4.1.1 清洁：定期对设备外部和内部进行清洁，清除积尘和污垢。

等压灌装机工作原理
1.吸液
等压灌装机通过负压原理，将要灌装的液体从储液罐中抽取出来。

它通过负压区的吸入阀门，利用灌装头内的空气增压，使液体通过吸入管道进入灌装器。

在吸液过程中，需要设置一个恰当的负压区域，以确保液体能够被顺利吸入。

2.灌装
当液体到达一定的高度时，等压灌装机会启动灌装阀门，将液体注入灌装容器中。

灌装阀门由电磁阀控制，通过开关控制灌装阀门的开启和关闭，灌装器会根据设定的容量自动控制灌装时间。

在灌装过程中，需要保持灌装头与容器的严密接触，以防止液体泄漏和浪费。

3.卸液
当灌装完成后，等压灌装机会停止灌装阀门的工作，同时启动卸液阀门。

通过灌装器内的压力平衡系统，将剩余的液体从容器中排出，以保持容器内的压力平衡，防止液体溢出和瓶内真空。

4.清洗
1.利用负压原理将液体抽取到灌装器中。

2.通过开启灌装阀门进行灌装，控制灌装时间和容量。

3.启动卸液阀门排放剩余液体，保持容器内的压力平衡。

4.进行清洗，确保设备卫生和产品质量。

总之，等压灌装机是一种常用的灌装设备，通过控制吸液、灌装、卸液和清洗等步骤来完成液体的灌装工作。

它具有操作简单、效率高、精确等优点，广泛应用于各个行业。

在实际应用中需要根据不同的液体和容器进行调整和设置，以保证灌装的准确性和稳定性。

全自动液体灌装机控制系统设计报告目录一、内容概要 (2)1.1 编写目的 (2)1.2 背景与意义 (3)二、系统需求分析 (4)2.1 系统功能需求 (4)2.2 系统性能需求 (5)2.3 系统安全与可靠性需求 (6)三、系统设计方案 (7)3.1 总体设计 (8)3.2 控制器选择 (10)3.3 传感器与执行器设计 (11)3.4 通信与网络设计 (13)四、硬件系统设计 (14)4.1 控制器硬件设计 (15)4.2 传感器硬件设计 (16)4.3 执行器硬件设计 (17)五、软件系统设计 (19)5.1 软件架构设计 (20)5.2 数据处理与算法设计 (21)5.3 用户界面设计 (22)六、系统测试与验证 (23)6.1 单元测试 (25)6.2 集成测试 (26)6.3 系统验证与确认 (27)七、结论与展望 (28)一、内容概要本设计报告主要阐述了全自动液体灌装机控制系统的设计与实现。

该系统采用先进的控制技术和传感器技术，实现了灌装过程的自动化控制，包括灌装速度、灌装量、灌装位置等关键参数的精确控制。

在系统设计方面，我们采用了模块化的设计思想，将系统划分为硬件控制模块、传感器模块、执行器模块和通信模块等四个部分。

其中。

在软件开发方面，我们使用了C语言开发了控制系统的软件部分，实现了与硬件设备的通信、数据处理、参数设置和故障处理等功能。

我们还设计了友好的用户界面，方便操作人员对系统进行操作和维护。

在系统集成方面，我们将硬件设备和软件系统进行了严格的测试和调试，确保了系统的稳定性和可靠性。

我们还考虑了系统的扩展性和通用性，为系统的进一步升级和扩展提供了便利。

通过本系统的设计和实现，我们提高了灌装机的自动化水平和生产效率，降低了人工成本和产品质量风险，为企业的可持续发展做出了贡献。

1.1 编写目的本文档旨在为全自动液体灌装机控制系统的设计提供详细的设计方案，以满足客户对产品性能、稳定性和可靠性的要求。

羹 动 与 制 ｚｏ ｈ ｎｈ 自 化 控 ◆ｉｎ ｕ ｕｏ ｚ ｄ ｇａ Ｋ ｇ Ｙ
液体灌装机控制 部分改进
刘 晓阳 赵文鑫
（ 神威 药 业 有 限公 司 ， 北 石 家庄 ０ １３） 河 ５４ ０
摘
要： 从提 出适用 纸盒 类液 体灌装 机变 更包 装规格 时 出现 的浪 费现象 出发 ， 阐述其 结构 与 原理 的基 础上 ， 出 在 提
４ 中国制药装备・０ １ ２月・ ２辑 ６ ２ 叠 一４ 底 部 成 型 （ 盒 含 有 处 纸
Ｚ ｎ ｕＹＫ ｇｉ自 化 控 ｌ ｉ ｇ ａｕ０ ｚ◆ 动 与 制 ｄ ｈ ｎｈ ｏ
要想 最 终 解 决 这 个 胶， 受热 后 在４ 急速 冷 却 ， 合 在 一起 ） ９ 的真 的机 器 速度 之 间有 一 定 的联 系 ， 处 黏 一 处 空 吸盘 取纸 盒 到链条 上一 ５ 处检 测 是否 加盖 一 ８ 进 问题 ， 须 找 到 一 个 与速 度 没 有 关系 的方 法 ， １ 处 必 图 中
４４ 、６ 同 报警信 号 以后 ， 缓冲罐 中剩余 的液体容 量接近２ 。 ４ 当 动 把２ 、 ８ ９ 三 个 参数 传 送 到 预 置 的变 量 当 中 （ Ｌ 再 出现低 液位 信 号后 ， 自动 上盒 功 能停 止 ，剩 余 在 样 可 以在触 摸 屏 上 设 定 数字 输 入 框 ， 作 人 员 可 以 操
个左 右 的空盒 没有 进行 灌装 ， 使不 合格 产 品 出现 ， 致 造成 辅材 浪 费 。基 于此 ， 技术 改进 势 在必行 。
则停 止上 盒 ， 并报警 。 是缓冲 罐 。 是灌 装嘴 。 是真 ７ ８ ９ 空拉盒机 构 ， 把纸 盒从 芯轴上 拉送 到链 条工 位 中 。 ０ １

旋转式液体灌装机操作验证方案背景和目标
本操作验证方案旨在确保旋转式液体灌装机的正常运行和操作，以提高生产效率和产品质量。

通过验证各个操作步骤和参数，可以
排除潜在的问题，并确保设备能够按照预期进行操作。

操作验证步骤
1. 准备工作：
- 检查旋转式液体灌装机的外部和内部清洁情况；
- 检查液体灌装机的液位和供电情况。

2. 操作步骤：
- 打开旋转式液体灌装机的电源，并进行预热；
- 将待灌装的液体放置在指定的中，并放置在旋转式液体灌装
机的进料口处；
- 设置灌装参数，包括灌装速度和灌装量，并确保设置正确；
- 启动旋转式液体灌装机，并观察其运行状态；
- 在灌装结束后，关闭旋转式液体灌装机的电源。

3. 验证参数：
- 检查灌装速度是否在指定范围内；
- 检查灌装量是否准确并符合要求。

4. 验证效果：
- 观察灌装的液体是否清洁、均匀，并且无泄漏现象；- 检查灌装后的封口情况和外观质量。

5. 记录和整理：
- 记录操作过程中的关键参数和观察结果；
- 整理验证方案的记录和报告。

验证频率
该操作验证方案应该在以下情况下进行验证：
- 设备更换或维修后；
- 长期未使用的设备启用前；
- 运行过程中出现异常或问题后。

结论
通过按照上述操作验证方案进行操作和验证，可以确保旋转式液体灌装机的正常运行和操作。

同时，及时发现并解决潜在问题，提高生产效率和产品质量。

笔者根据您的要求，提供了一份800字以上的旋转式液体灌装机操作验证方案文档。

如有任何问题，请随时告知。

虹吸式灌装机原理虹吸式灌装机是一种常用于液体灌装的设备，其原理基于虹吸效应和重力。

虹吸效应是指液体在两个不同高度的容器之间通过管道自动上升或下降的现象。

在虹吸式灌装机中，液体从一个高度较高的容器自动被吸引到一个高度较低的容器中，完成灌装过程。

虹吸式灌装机主要由液体源、灌装管道和接收容器等组成。

工作时，首先将待灌装的液体放入液体源容器中，并将容器与灌装管道连接。

然后开启灌装机的抽吸装置，通过负压力将液体源容器中的液体抽入灌装管道中。

灌装管道主要由上升段和下降段组成。

上升段是向上倾斜的管道，而下降段是向下倾斜的管道。

当抽吸装置负压力抽走液体，液体在灌装管道中流动。

由于重力的作用，液体会向上升段移动，直到达到一定高度。

在上升段的顶端，液体会形成一个"虹吸"，即液体会自动从上升段流入下降段。

这是因为液体在上升段的负压区域中受到了较低的压力，而在下降段的正压区域中受到了较高的压力，从而形成了一个压力差，推动液体向下流动。

当液体到达下降段的底部时，它会自动流入接收容器中，完成灌装过程。

接收容器可以是瓶子、罐子等灌装的目标容器。

虹吸式灌装机的原理基于重力和压力的作用，在抽吸装置的帮助下，液体可以被自动抽入灌装管道，并通过虹吸效应实现自动上升和下降，最终完成灌装过程。

这种机器不需要外部动力，只需通过操作开关控制抽吸装置的启停即可。

虹吸式灌装机具有操作简单、工作稳定、成本低等优点，广泛应用于食品、饮料、化妆品、医药等行业的液体灌装中。

但需要注意的是，在选择虹吸式灌装机时，应根据灌装物料的特点和要求进行合理选择，以确保灌装的准确性和稳定性。
