IDC机房UPS供电模式及供电需求分析

数据中心机房UPS供电解决方案随着现代科技的发展，数据中心成为现代社会不可或缺的基础设施之一。

数据中心机房作为数据的集散地，对供电系统的稳定性有着极高的要求。

UPS(不间断电源)系统成为数据中心机房供电的重要解决方案之一。

UPS系统主要用于在电源出现故障或突发情况时，提供临时电力，确保数据中心机房正常稳定运行。

下面将介绍一种适用于数据中心机房的UPS供电解决方案。

第一步是选择UPS系统的类型。

常用的UPS系统有线性UPS和在线UPS。

线性UPS通过电池供电，当主电断电时，电池会自动接管供电。

在线UPS则将主电交流转换为直流电，再转换为交流电供应设备。

在线UPS系统的优点是，无论主电是否正常，设备都能得到稳定供电。

在线UPS系统是较为合适的选择。

第二步是确定UPS系统的容量。

UPS系统的容量需要与机房的负载匹配，以确保UPS能够提供足够的电力。

计算UPS容量的常用方法是将机房的负载电流与UPS系统的额定输出电流进行比较。

在选择UPS容量时，还应该考虑到未来机房的扩展需求。

第三步是安装UPS系统。

UPS系统应该与机房的主电源和设备之间建立合适的连接。

这些连接包括主电源的输入，设备的输出和UPS系统的电池充电连接。

在安装UPS系统时，还应该考虑电池的安放位置和冷却系统。

第四步是监控和维护UPS系统。

UPS系统应该与机房的监控系统相连接，以便及时监测UPS的状态。

定期对UPS系统进行维护和测试，以确保其正常运行。

最后是备份供电方案。

尽管UPS系统能够提供临时的电力，但其供电时间并不长。

为了应对长时间的停电情况，应该考虑备用发电机等备份供电方案。

这样可以确保机房的连续供电，保证数据的安全和稳定。

数据中心机房UPS供电解决方案是保证数据中心正常运行的重要一环。

通过选择适合的UPS系统类型和容量，并进行正确的安装、监控和维护，以及配备备份供电方案，可以提高数据中心机房的供电可靠性和稳定性。

IDC数据中心机房供电解决方案正文：1、背景数据中心机房是现代信息技术的重要基础设施，为了保障机房正常运行，稳定的供电系统是非常关键的。

本文档将详细介绍IDC 数据中心机房供电解决方案，包括供电设备、配电系统、备用电源等全方位的内容。

2、供电设备2.1 主电源2.1.1 市电供电主电源使用市电供电，需要确保供电质量稳定，同时要符合相关法律法规的标准。

供电电压和频率需要满足机房设备的要求，并且要有备用的市电供电线路。

2.1.2 电源开关主电源入口需要设置电源开关作为主电源的接入和断开控制，该开关应具备过流、过压、欠压等保护功能。

2.1.3 变压器为了适应机房设备的不同电压需求，需要设置适当的变压器，将市电的电压转换成机房设备所需的电压。

2.2 备用电源2.2.1 UPS系统UPS（不间断电源）是防止突发停电等情况下保证机房设备继续供电的关键设备。

UPS系统应具备高效的电池充电和放电功能，并能在短时间内切换到备用电源。

2.2.2 发电机组发电机是备用电源的重要组成部分，当主电源发生长时间停电时，发电机组能够提供稳定的电力供应。

发电机组需要满足机房设备的功率要求，并具备自动启动和停止的功能。

3、配电系统3.1 配电柜配电柜是将主电源和备用电源引入机房设备的重要设备，它具备过载保护、漏电保护等功能，并能根据机房设备的不同需求进行电力分配。

3.2 电缆线路电缆线路是将配电柜提供的电力输送到机房设备的关键部分，应选择合适的电缆类型，确保电力传输效率和安全。

4、其他设备4.1 电池组电池组是UPS系统的重要组成部分，用于在停电时供应电力，并承担UPS系统在切换到备用电源时的过渡时间。

4.2 接地系统机房设备的接地是保障供电系统安全可靠的关键环节，应根据相关法律法规要求进行设计和布置。

4.3 灭火系统机房设备的灭火系统需要选择合适的灭火剂，并进行定期维护和检查，保障机房设备的安全。

5、附件本文档相关的附件包括：供电设备的技术规格书、配电柜的电路图、UPS系统的操作手册等。

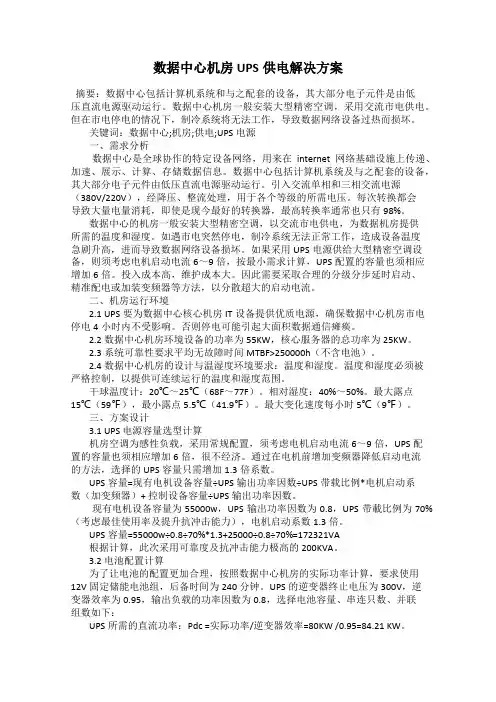

数据中心机房UPS供电解决方案摘要：数据中心包括计算机系统和与之配套的设备，其大部分电子元件是由低压直流电源驱动运行。

数据中心机房一般安装大型精密空调，采用交流市电供电。

但在市电停电的情况下，制冷系统将无法工作，导致数据网络设备过热而损坏。

关键词：数据中心;机房;供电;UPS电源一、需求分析数据中心是全球协作的特定设备网络，用来在internet网络基础设施上传递、加速、展示、计算、存储数据信息。

数据中心包括计算机系统及与之配套的设备，其大部分电子元件由低压直流电源驱动运行。

引入交流单相和三相交流电源（380V/220V），经降压、整流处理，用于各个等级的所需电压。

每次转换都会导致大量电量消耗，即使是现今最好的转换器，最高转换率通常也只有98%。

数据中心的机房一般安装大型精密空调，以交流市电供电，为数据机房提供所需的温度和湿度。

如遇市电突然停电，制冷系统无法正常工作，造成设备温度急剧升高，进而导致数据网络设备损坏。

如果采用UPS电源供给大型精密空调设备，则须考虑电机启动电流6～9倍，按最小需求计算，UPS配置的容量也须相应增加6倍。

投入成本高，维护成本大。

因此需要采取合理的分级分步延时启动、精准配电或加装变频器等方法，以分散超大的启动电流。

二、机房运行环境2.1 UPS要为数据中心核心机房IT设备提供优质电源，确保数据中心机房市电停电4小时内不受影响。

否则停电可能引起大面积数据通信瘫痪。

2.2 数据中心机房环境设备的功率为55KW，核心服务器的总功率为25KW。

2.3 系统可靠性要求平均无故障时间MTBF>250000h（不含电池）。

2.4 数据中心机房的设计与温湿度环境要求：温度和湿度。

温度和湿度必须被严格控制，以提供可连续运行的温度和湿度范围。

干球温度计：20℃～25℃（68F～77F）。

相对湿度：40%～50%。

最大露点15℃（59℉），最小露点5.5℃（41.9℉）。

最大变化速度每小时5℃（9℉）。

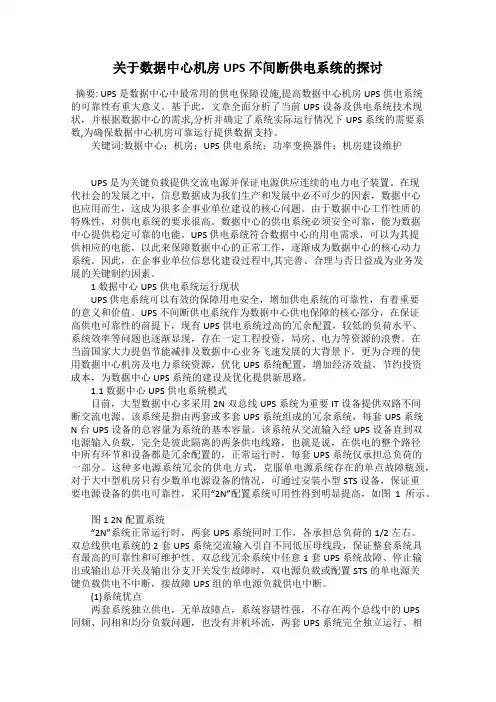

关于数据中心机房UPS不间断供电系统的探讨摘要: UPS是数据中心中最常用的供电保障设施,提高数据中心机房UPS供电系统的可靠性有重大意义。

基于此，文章全面分析了当前UPS设备及供电系统技术现状，并根据数据中心的需求,分析并确定了系统实际运行情况下UPS系统的需要系数,为确保数据中心机房可靠运行提供数据支持。

关键词:数据中心；机房；UPS供电系统；功率变换器件；机房建设维护UPS是为关键负载提供交流电源并保证电源供应连续的电力电子装置。

在现代社会的发展之中，信息数据成为我们生产和发展中必不可少的因素，数据中心也应用而生，这成为很多企事业单位建设的核心问题。

由于数据中心工作性质的特殊性，对供电系统的要求很高。

数据中心的供电系统必须安全可靠，能为数据中心提供稳定可靠的电能。

UPS 供电系统符合数据中心的用电需求，可以为其提供相应的电能，以此来保障数据中心的正常工作，逐渐成为数据中心的核心动力系统。

因此，在企事业单位信息化建设过程中,其完善、合理与否日益成为业务发展的关键制约因素。

1 数据中心UPS供电系统运行现状UPS 供电系统可以有效的保障用电安全，增加供电系统的可靠性，有着重要的意义和价值。

UPS不间断供电系统作为数据中心供电保障的核心部分，在保证高供电可靠性的前提下，现有UPS供电系统过高的冗余配置，较低的负荷水平、系统效率等问题也逐渐显现，存在一定工程投资，局房、电力等资源的浪费。

在当前国家大力提倡节能减排及数据中心业务飞速发展的大背景下，更为合理的使用数据中心机房及电力系统资源，优化UPS系统配置，增加经济效益，节约投资成本，为数据中心UPS系统的建设及优化提供新思路。

1.1 数据中心UPS供电系统模式目前，大型数据中心多采用2N双总线UPS系统为重要IT设备提供双路不间断交流电源。

该系统是指由两套或多套UPS系统组成的冗余系统，每套UPS系统N台UPS设备的总容量为系统的基本容量。

该系统从交流输入经UPS设备直到双电源输入负载，完全是彼此隔离的两条供电线路，也就是说，在供电的整个路径中所有环节和设备都是冗余配置的，正常运行时，每套UPS系统仅承担总负荷的一部分。

数据中心高压直流UPS供电系统的分析以前的很多数据中心机房都是采用UPS供电系统来进行供电的，但是随着网络大数据时代的到来，数据中心业务量大大增加，越来越多的数据信息使得传统的供电系统已经无法满足使用要求。

长期以来，数据机房使用UPS供电系统供电，但传统的UPS供电系统存在结构复杂、安全性差、成本高、效率低、维护困难以及不易拓展等问题。

随着数据业务的高速发展，IT行业将增加大量新服务器，UPS设备应用规模不断扩大，导致使用UPS供电系统存在的问题变得越来越明显。

在通信行业节能降耗的背景下，高可靠性和低运行成本的高压直流供电系统将取代传统UPS电源为数据中心供电。

關键词：数据中心;高压直流;UPS;供电系统1高压直流UPS供电系统特点分析首先，常规UPS供电系统结构中存在DC/AC逆变器，因此功耗大大增加，占总功耗的5%左右。

高压直流UPS供电系统结构中不需要DC/AC逆变器、静态开关以及滤波器等设备，不仅能有效提高电源效率和供电设备运行效率，而且有效降低了设备成本。

其次，在数据中心使用的过程中，由于输入的是直流电，所以不会产生谐波以及功率因数的问题，这样就不会让谐波电流污染电网以及系统，从而维护整个系统以及电网的环境。

在设备中，由于使用相对来说比较稳定的直流电作为负载电流，所以会有效降低输入谐波的成分。

网络设备一般都会配备开关电源，所以使用稳定的直流电可以将30%的谐波成分降低至零，这样就不会产生谐波干扰设备的情况。

同时，由于没有谐波的干扰和影响，负载端也就很少甚至不会出现零地电压的问题。

再次，高压直流UPS供电系统提高了运行效率，主要是由于系统结构简单，通信技术更加先进，且可以并联多个模块，最大程度地利用了每个设备，避免了资源浪费。

常规的UPS供电系统通常使用2N或N+1冷却系统，因此常规UPS供电系统中任何UPS设备都可能具有高压，而且每个UPS设备都需要增加容量以满足负荷增加的容量，从而导致资源浪费。

数据中心机房UPS供电解决方案随着信息化时代的发展，数据中心的重要性越来越凸显，为了确保数据中心的稳定运行，保证数据的安全和可靠性，UPS（不间断电源系统）供电解决方案成为数据中心建设中的关键环节。

一、UPS供电的重要性数据中心是企业重要的信息基础设施，它承载着公司的各种业务应用系统、大量的数据存储和处理，一旦停电，将造成严重的损失。

为了确保数据中心的持续稳定运行，UPS 供电解决方案必不可少。

UPS供电系统可为数据中心提供稳定的电力支持，确保在突发停电情况下保持设备的正常运行，并进行有序关机，保障数据的安全和完整性。

1. 双转换在线式UPS系统双转换在线式UPS系统是目前较为常见的一种供电解决方案，其特点是将输入的交流电源经过整流器转换为直流电池供电，同时并转换为交流供给负载。

在电网供电正常的情况下，UPS系统起到了一个过滤作用，稳压、稳频的电源特点。

在电网出现故障的时候，UPS系统立刻自动切换为内置的电池供电，对设备进行保护。

这种UPS系统可以大大减小因电网故障造成的影响。

2. 高密度UPS系统随着数据中心设备的不断增加，传统的UPS系统已经无法满足数据中心的用电需求，而高密度UPS系统则可以为数据中心提供更为稳定、高效的电力支持。

高密度UPS系统可以在相同的机架空间内提供更大的功率输出，帮助数据中心更好地应对不断增长的用电需求。

数据中心的用电需求可能随着时间不断增长，可扩展性UPS系统可以根据实际需要进行扩展，满足不同阶段的用电需求。

这种UPS系统可以为数据中心带来更高的灵活性和可靠性，帮助企业更好地应对未来的电力需求变化。

三、UPS供电应用案例1. 互联网数据中心金融数据中心承载着大量的金融交易数据和客户信息，对数据安全和可靠性有着极高的要求。

为了确保数据中心的持续稳定运行，金融数据中心通常会采用高密度UPS系统，确保数据中心能够应对不断增长的用电需求，保障金融交易的安全和稳定。

四、UPS供电解决方案的发展趋势1. 绿色环保随着人们对环保意识的不断提高，UPS供电解决方案也向着绿色环保的方向发展。

数据中心机房UPS供电解决方案UPS解决方案在数据中心中的主要功能是保证数据中心的稳定供电。

由于数据中心的设备需要长时间运行，对电力的要求非常高，任何电力中断或波动都可能导致数据丢失、系统故障甚至停机，给企业的运营带来巨大损失。

UPS的主要任务是在电力中断时提供很短的过渡时间来保证数据中心的不间断供电。

在选择UPS供电解决方案时，需要考虑以下几个重要因素：1.容量：根据数据中心的设备负荷需求确定UPS的容量。

UPS的容量应足够大，以便满足数据中心中所有设备的供电需求，并有一定的冗余容量，以备不时之需。

2.可靠性：UPS解决方案需要具备高可靠性，以确保数据中心的运行不受电力中断或波动的影响。

这包括UPS设备本身的可靠性以及备用电源的选择。

3.可管理性：UPS解决方案应具备良好的远程监控和管理功能，以便及时发现和排除故障，提高数据中心的运维效率。

4.效率：UPS解决方案应尽量提高能源利用率，减少能源的浪费，降低企业的能源成本。

目前市场上有多种不同类型的UPS供电解决方案可供选择。

常见的UPS类型包括在线式UPS、蓄电池式UPS和静态式UPS等。

根据具体需求，可以选择适合的UPS类型来满足数据中心的供电需求。

在线式UPS是目前应用最广泛的一种UPS类型。

它通过将交流电转换为直流电，再将直流电转换为交流电，来保证稳定的供电。

在线式UPS不仅可以提供无缝过渡的供电，还可以提供较高的输出电压质量。

蓄电池式UPS则主要通过储备电能的方式来解决数据中心的供电问题。

蓄电池式UPS 具备较高的运行时间，可以提供长时间的不间断供电。

但是由于蓄电池的寿命有限，需要定期更换，因此维护成本较高。

选择适合的UPS供电解决方案对于数据中心的稳定运行至关重要。

在选择时，需要综合考虑容量、可靠性、可管理性和效率等因素，并选择适合的UPS类型来满足数据中心的供电需求。

定期的维护和检修也是保证UPS供电解决方案正常运行的重要手段。

机房UPS系统方案在一个现代化的机房中，UPS系统（Uninterruptible Power Supply，不间断电源系统）扮演着非常重要的角色。

UPS系统的主要作用是提供备用电力，在主电源故障或波动时保持系统的正常运行，并在停电时提供足够的时间使系统安全关闭。

下面将提出一个适用于机房的UPS系统方案。

一、需求分析在选择和设计UPS系统方案之前，首先需要进行需求分析。

对于机房而言，以下几点需要考虑：1.平稳的电力输出：UPS系统需要能够在主电源故障或波动时平稳地输出电力，以保证机房设备的正常运行。

2.可持续供电：UPS系统应该能够提供足够的电力，以支持机房设备在停电期间维持运行，并有足够的时间将系统安全关闭。

3.高度可靠性：UPS系统应该具备高度可靠性，以应对各种电力故障情况，并能够提供稳定的电力输出。

4.快速恢复能力：UPS系统应该能够在主电源恢复后快速切换，以保证机房设备的持续供电。

5.易于管理和维护：UPS系统应该具备易于管理和维护的特点，以降低运维成本。

基于以上需求，以下是一个适用于机房的UPS系统方案。

二、UPS系统方案设计1.UPS的选择：根据需求分析，选择高可靠性的UPS系统供应商，并确保其产品具备高效的电力转换效率。

同时，UPS系统应该具备较长的备用电池工作时间，在停电期间能够提供足够的时间进行安全关闭。

2.并联多个UPS系统：为了提高可靠性和可扩展性，可以采用并联多个UPS系统的方式。

通过在每个UPS系统上安装独立的集电池组，并将它们连接到共享的主电池线路上，可以确保在任何一个UPS系统故障时仍能提供持续的电力支持。

3.冗余设计：在UPS系统的每个关键组件上进行冗余设计，以防止故障导致的漏电和停电。

例如，采用双输入电源供电、冗余电池组和冗余转换器模块等设计。

4.自动切换：使用自动切换设备来实现UPS系统和主电源之间的快速切换。

当主电源故障或波动时，自动切换设备可以快速将供电转换到UPS 系统，并在主电源恢复后再切回。

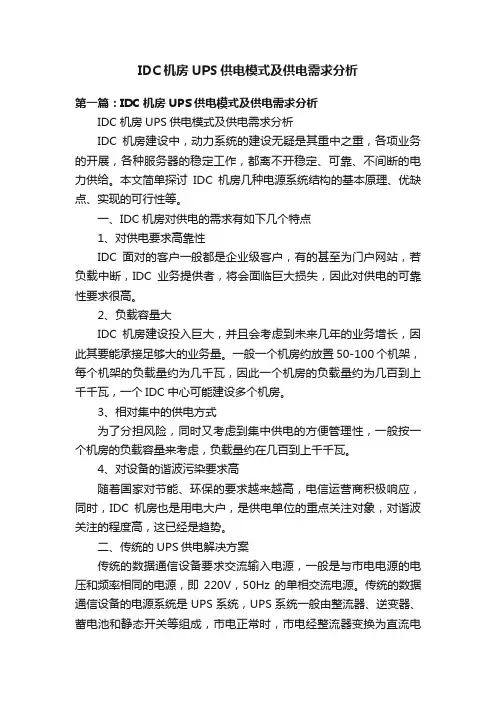

IDC机房UPS供电模式及供电需求分析第一篇：IDC机房UPS供电模式及供电需求分析IDC机房UPS供电模式及供电需求分析IDC机房建设中，动力系统的建设无疑是其重中之重，各项业务的开展，各种服务器的稳定工作，都离不开稳定、可靠、不间断的电力供给。

本文简单探讨IDC机房几种电源系统结构的基本原理、优缺点、实现的可行性等。

一、IDC机房对供电的需求有如下几个特点1、对供电要求高靠性IDC面对的客户一般都是企业级客户，有的甚至为门户网站，若负载中断，IDC业务提供者，将会面临巨大损失，因此对供电的可靠性要求很高。

2、负载容量大IDC机房建设投入巨大，并且会考虑到未来几年的业务增长，因此其要能承接足够大的业务量。

一般一个机房约放置50-100个机架，每个机架的负载量约为几千瓦，因此一个机房的负载量约为几百到上千千瓦，一个IDC中心可能建设多个机房。

3、相对集中的供电方式为了分担风险，同时又考虑到集中供电的方便管理性，一般按一个机房的负载容量来考虑，负载量约在几百到上千千瓦。

4、对设备的谐波污染要求高随着国家对节能、环保的要求越来越高，电信运营商积极响应，同时，IDC机房也是用电大户，是供电单位的重点关注对象，对谐波关注的程度高，这已经是趋势。

二、传统的UPS供电解决方案传统的数据通信设备要求交流输入电源，一般是与市电电源的电压和频率相同的电源，即220V，50Hz的单相交流电源。

传统的数据通信设备的电源系统是UPS系统，UPS系统一般由整流器、逆变器、蓄电池和静态开关等组成，市电正常时，市电经整流器变换为直流电供给逆变器，同时给蓄电池充电，逆变器将直流电变换为交流电供给负载。

UPS本身故障时负载可经静态开关转换为旁路市电供电，市电长时间停电时，由备用发电机组供电。

虽然IDC机房内的设备是单相供电，但功率越来越大，单相UPS 功率不能做的很大，受到限制，解决的方法是用三相UPS供电，功率一般平均分到三相上，同时进行UPS并机，解决其供电的可靠性。

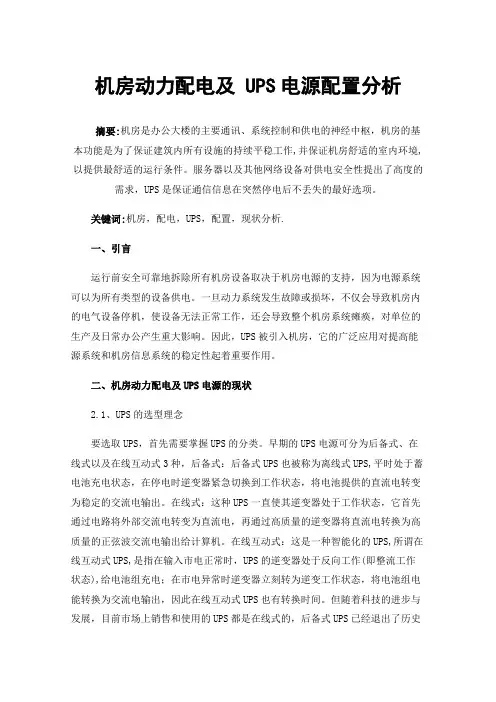

机房动力配电及 UPS电源配置分析摘要:机房是办公大楼的主要通讯、系统控制和供电的神经中枢，机房的基本功能是为了保证建筑内所有设施的持续平稳工作,并保证机房舒适的室内环境,以提供最舒适的运行条件。

服务器以及其他网络设备对供电安全性提出了高度的需求，UPS是保证通信信息在突然停电后不丢失的最好选项。

关键词:机房，配电，UPS，配置，现状分析.一、引言运行前安全可靠地拆除所有机房设备取决于机房电源的支持，因为电源系统可以为所有类型的设备供电。

一旦动力系统发生故障或损坏，不仅会导致机房内的电气设备停机，使设备无法正常工作，还会导致整个机房系统瘫痪，对单位的生产及日常办公产生重大影响。

因此，UPS被引入机房，它的广泛应用对提高能源系统和机房信息系统的稳定性起着重要作用。

二、机房动力配电及UPS电源的现状2.1、UPS的选型理念要选取UPS，首先需要掌握UPS的分类。

早期的UPS电源可分为后备式、在线式以及在线互动式3种，后备式：后备式UPS也被称为离线式UPS,平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，将电池提供的直流电转变为稳定的交流电输出。

在线式：这种UPS一直使其逆变器处于工作状态，它首先通过电路将外部交流电转变为直流电，再通过高质量的逆变器将直流电转换为高质量的正弦波交流电输出给计算机。

在线互动式：这是一种智能化的UPS,所谓在线互动式UPS,是指在输入市电正常时，UPS的逆变器处于反向工作(即整流工作状态),给电池组充电；在市电异常时逆变器立刻转为逆变工作状态，将电池组电能转换为交流电输出，因此在线互动式UPS也有转换时间。

但随着科技的进步与发展，目前市场上销售和使用的UPS都是在线式的，后备式UPS已经退出了历史的舞台。

目前的UPS分类主要有两种，即工频机UPS和高频机UPS，工频机UPS素来以稳定著称，但是其效率相对来说较高频机UPS要低，通常其功率因数在0.8左右。

高频机UPS有良好地功率因数，造价低、占用空间小等优势，目前正占据市场的主流地位，优质的高频机UPS功率因数甚至能接近于1，高频机UPS又分为塔式机、和模块机，其中模块机UPS更易于配电扩容，用户只需要选择适当冗余的机架，后期可以根据需要增加模块以完成配电扩容。
