医学成像原理第三章--模拟X线成像

医学成像原理第三章--模拟X线成像
向基层的荧光，提高影 像清晰度
单纯型：CaWO4
荧
母体：基本成分，荧光体具有
光
某种特性的基础。
体
赋活型： 赋活剂：增强荧光体活性的物
如稀土类 质，如Tb、Eu等。
溶剂：促进母体结晶化，并增
加发光效率
（二）荧光物质
❖ 1896年，美国发明家托马斯·爱迪生发现了一种吸 收X线后能发射出荧光的物质。
❖ 1897年，一种以荧光物质为主要材料的钨酸钙 （CaWO4）增感屏开始在临床使用。
❖ 今天，增感屏得到不断改进，已成为模拟X线摄 影不可缺少的组成部分。
1、荧光物质及发光机制
荧光现象：物理学定义，某种物质吸收了射线形式（紫 外线、 X线、电子线）的激发能量，并将吸收的能量以 可见光的形式（荧光）释放出来。
荧光物质：上述能发光的物质。 发光机制：荧光体在X线的激发下，通过能量转换的方
线占原X线的百分数。
吸收效率越高， X线有效利用率越高，其与荧光物质的 原子序数和X线的能量有关。
原子序数：其越高，入射X线光子与荧光物质相互作用 的几率增加，ηa也越高。稀土增感屏中含钡、镧、钇等 高原子序数的稀土元素，其吸收可达50～60%，高于 CaWO4增感屏（20～40% ）。
K层结合能：当X线的光子能量处于荧光体材料的K层吸 收峰之上时， ηa 。
经自动洗片机的显影、定影、水洗、干燥 等化学加工过程，胶片上保存的潜影还原 为金属银；
银颗粒在照片堆积的数量决定影像的密度 不同，形成X线影像。
（二）结构：分双面和单面
是一层坚硬的保护 性明胶，防静电
利于乳剂层牢固 地粘附在片基上
多使用透明聚酯材料，作 为胶片的物理支架
由AgX、明胶、少量的有机 和无机物组成

《x线成像》PPT课件

《x线成像》PPT课件

❖ 直接引入：①口服法②灌注 法③穿刺注入法
❖ 间接引入：先引入某一特定 的组织或器官，再经吸收聚 集于造影器官，如淋巴造影， 静脉胆道，肾盂造影，口服 胆囊造影。
精选课件ppt
20
（三）检查前准备与造影反应
❖ 各种造影检查都应作好相应检查前准备和 注意事项
❖ 在对比剂中，钡剂应用较安全；气体造影 应注意防止气栓的发生；碘剂过敏反应较 常见，也较严重
❖ 先实施血管造影使检查部位连续成像
❖ 在系列图像中取血管内尚无造影剂和含造影剂 最多的图像各一帧
❖ 将这同一部位的两帧图像的数字矩阵，用计算 机处理，使两个数矩中代表骨及软组织的数字 抵销，而代表血管的数字保留
❖ 再经数/模转换器变为只有血管造影图像
❖ 这两帧图像叫做减影对，因是在不同时间摄取， 故称时间减影法
显示
精选课件ppt
36
能量减影(定义）
利用单次或双次能量曝光法，得到一幅经 加权减影技术处理的特殊图像
该技术能提供三种解剖学视读影像 ①常规X线照片影像（原始影像） ②骨减影影像 ③软组织减影影像
精选课件ppt
37
病例1：呼吸困难1年，加重2个月。
病理：
小细胞癌
精选课件ppt
38
病例8：胸痛半个月。
精选课件ppt
2
2、X线的特性 波长：0.0006~50nm X线诊断常用波长:0.008~0.031nm
与X线成像相关的特性： 穿透性 荧光效应 摄影效应 电离效应 (生物效应)
精选课件ppt
3
❖ 与成像相关的特性
❖ 穿 透 性：能穿透可见光不能穿透的各种不同密度 物体，此为X线成像的基础（吸收与衰减，穿透与管 电压，厚度与密度）

X线摄影原理的认知 第二次课X线摄影原理的认知

X线摄影原理的认知 第二次课X线摄影原理的认知
3
一、模拟X线成像基本条件
（一）信息载体：即X线 产生：高速电子与阳极靶面相互作用。 连续X线和特征X线。 X线束的质量与： 1、靶面的原子序数； 2、管电压（KV） 3、管电流量（mAs） 4、高压波形
4
一、模拟X线成像基本条件
（二）信息源：被检者 （三）信息接收器 （四）模拟X线影像的形成与传递 1.模拟X线影像的形成 （1）X线透视 ①荧光透视 ②影像增强透视
12
二、X线束与X线管焦点
（一）X线束 2.X线束的量与质： （1）X线的量：决定X线的量多少的是管电 流量，即曝光所用的管电流值与曝光时间的 乘积，记做mAs。X线的量越大，X线束的总 能量就越大，所给予感光系统的感光效应就 越大。
13
二、X线束与X线管焦点
（一）X线束 2.X线束的量与质： （1）X线的质：是用来描述单个X线光子能 量大小的。X线的质是由管电压所决定的。 管电压值越大，单个X线光子的能量就越 大，X线束的总能量也就越大。临床上常用 “X线的硬度”来描述X线的质。 X线约硬，穿透性越强。

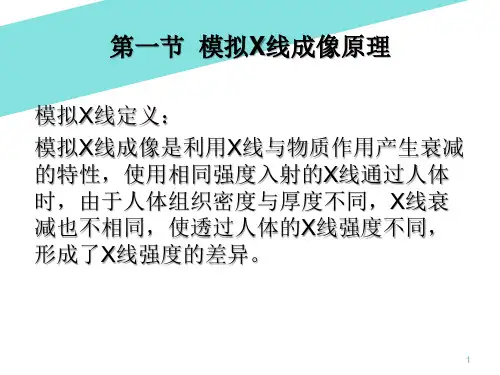

第一节 模拟X线成像原理
模拟X线定义： 模拟X线成像是利用X线与物质作用产生衰减 的特性，使用相同强度入射的X线通过人体 时，由于人体组织密度与厚度不同，X线衰 减也不相同，使透过人体的X线强度不同， 形成了X线强度的差异。
1
一、ห้องสมุดไป่ตู้拟X线成像基本条件
模拟X线成像的基本条件有三要素: ①模拟X线成像的信息载体，即X线; ②信息源，即受检体; ③信息接收器(IR)。
5
一、模拟X线成像基本条件
（2）X线摄影 ①普通X线摄影：管电压40KV-100KV ②软X线摄影：管电压25-40KV，增大了光 电效应，提高软组织对比度。。 ③高千伏摄影：管电压120-150KV，增大了 康普顿效应，组织对比度降低，层次增加。

第二章模拟X线成像 [自动保存的]

第二章模拟X线成像 [自动保存的]
胶片特性曲线由足部、直线部、肩部和反 转部组成。
X线胶片特性曲线
①足部：特性曲线开始的部分，走行近似与横坐标平 行，密度的上升与曝光量不成正比。感光材料对曝光量开 始产生反应的这一点称为初感点。
②直线部：光学密度与曝光量的增加成正比，曲线沿 一定的斜率直线上升。它在整个特性曲线中是曝光正确的 部分，也是X线摄影力求利用的部分。
2.熟悉 X线成像性能的主要参量；X线束的特 点；X线胶片的冲洗原理；X线摄影及X线透视的特 点；X线影像的传递过程；散射线对照片的影响； 滤线栅的主要性能参量。
3.了解 扁平颗粒技术；照片颗粒度的测量方 法。
第一节 模拟X线成像的基本条件
一、模拟X线成像的信息载体
（一）X线束 1．X线束的形状：X线管发出的X线是以阳极
模拟X线成像的信息接收器是屏-片系统。 屏-片系统由增感屏与X线胶片系统组合而成。 屏-片系统使胶片感光形成潜影，通过冲洗处 理形成照片影像。
（一）医用X线胶片
1.种类
(1)直接摄影用X线胶片
1）感绿胶片：是一种配合发绿色荧光的 增感屏使用的正色胶片，其吸收光谱的峰值为 550nm。感绿胶片的最大特点是，在与发绿色 荧光的稀土增感屏组合下感度可高达1200，能 使被照体X线的接受剂量大幅度减少。
外线激光胶片和氦氖激光胶片两种。
2)热敏胶片：属于非银盐材料，其对可见光 不敏感。常使用碳黑材料，用于干式打印方式。 可在明室下操作。
（3）多幅相机胶片
多幅相机胶片亦称CRT记录图像，适用于 CT、MRI、DSA、ECT、超声等图像技术的记录。 其特点是能摄取显示器屏幕影像，单面涂布感 光乳剂，背面涂有防光晕层以减小荧光物质造 成的模糊，成像清晰、细腻。
X线管短轴方向上焦点像

第二章模拟X线成像

第二章模拟X线成像
X线胶片的宽容度
（3）感光测定 1）定义：是一种表示感光材料所接受的曝光量，
同由此产生的密度之间关系的定量测定方法。 2）应用：胶片特性进行测定、显影液性能的测定
、冲洗机因素的测定、增感屏感度的测定、X线 物理特性对影像影响的测定等。
3）感光测定的方法：
时间阶段曝光法 铝梯定量测定法（自举法） 距离法
了解扁平颗粒技术；X线照片影像的对比度。
第一节 模拟X线影像的形成与传递
第二节 模拟X线成像方式
一、X线透视
➢ 原理：利用X线的穿透性和荧光效应，在荧光屏 上形成人体组织结构影像的检查方法。
➢ 优点：可多角度、实时动态观察组织器官的形 态和功能。
➢ 不足：动态的影像不能永久保留，影像的细节 不及摄影，且患者接受的辐射剂量较大。
X线成像
学习目标
掌握X线管焦点的概念和特性；医用x线胶片，增 感屏的基本结构及特性；X线照片密度，X线照 片对比度的概念；消除散射线的方法；照片的模 糊的概念及其分类。
熟悉X线摄影及X线透视的特点；X线成像性能的 主要参量；X线束的特点；影响照片密度及影响 照片对比度的因素；散射线对照片的影响；滤线 栅的主要性能参量；x线照片的层次及其影响因 素；锐利度及其影响因素；影响照片模糊的因素。
2.影像增强透视
接收器是X线电视系统。
特点：
影像亮度提高， 可在明室下操作， 方便准确。
二、X线摄影
➢ 原理：应用光或其它能量来表现被照体信息状态， 并以可见光学影像加以记录的一种技术
➢ 优点：影像的空间分辨力高、患者受照剂量小及影 像便于长期保存记录等
➢ 不足：照片影像是瞬间固定的，难于动态了解脏器 的变化
片）摄影或体检荧光缩影。
（二）医用X线胶片的结构

医学影像成像原理简介 ppt

医学影像成像原理简介 ppt
X射线能使多种物质发生光化学反应。例如，X射线能使照相底 片感光。
（6）X射线的生物效应。
生物组织经一定量的X射线照射，会产生电离和激发，使细胞受 到损伤、抑制、死亡或通过遗传变异影响下一代，这种现象称为X射 线的生物效应。这个特性可充分应用在肿瘤放射治疗中。
9
-
3பைடு நூலகம்.1高.速2带X电射粒子线撞成击物像质原受阻理而突然减速时，能够产生X
射线。医学影像诊断所用的X线产生设备是X线管（X-ray tube，球管）。 1．X射线的产生 X射线的产生需要的基本条件是： （1）有高速运动的电子流； （2）有阻碍带电粒子流运动的障碍物（靶），用来阻止 电子的运动，可以将电子的动能转变为X射线光子的能量。
10
-
3X射.1线. 2的产X生射装线置主成要包像括原三部理分：X射线管、高压电源及
12
-
3②.1.人2体不X同射厚线度组成织与像X原线成理像的关系
密度和厚度的差别是产生影像对比的基础，是X线成像的基本条件
13
-
32..1X.射2线人X射体成线像 成像原理
（2）X射线的采集与显示 ① 医用X 射线胶片与增感屏 医用X射线胶片的主要特性是感光，即接受光照并产生化 学反应，形成潜影（latent image）。
3.1.1 X线的特征
3
-
4
-
3➢.1X.射1线X在线电的磁特辐射征中的特点属于高频率、波长短
的射线 ➢X射线的频率约在3×1016～3×1020 Hz之间， 波长约在10～10-3nm之间 ➢ X线诊断常用的X线波长范围为0.008～0.031nm
5
-
31..1X.射1线X的线波粒的二象特性 征
✓X射线同时具有波动性和微粒性，统称为波粒二象 性。

第二章 模拟X线成像

特性曲线上直线部分在横坐标上的投影，即正确
曝光量的范围
X线胶片的宽容度
（3）感光测定
1）定义：是一种表示感光材料所接受的曝
光量，同由此产生的密度之间关系的定量测定
方法。
2）应用：胶片特性进行测定、显影液性能 的测定、冲洗机因素的测定、增感屏感度的测 定、X线物理特性对影像影响的测定等。
3）感光测定的方法：
X线
被照体 （信息源）
透射线 （信息载体）
接收器 （荧光屏）
影像形成
透视的荧光图像称为正像 特点： 肺：白灰色 骨骼：黑灰色
荧光透视 模拟透视
影像增强透视
1.荧光屏透视
接收器是荧光屏，根据穿过被照体的透射线不同，在荧光
屏上产生亮暗不同的荧光影像
由于荧光亮度弱，需暗室观察操作
2.影像增强透视
明胶的作用：
①提高感光乳剂的感光度 ：银胶络合物 吸卤剂 ②起保护性胶体作用
③吸水膨胀后具有多孔性
④具有热熔冷凝性
⑤具有很强的粘性
⑥明胶参与坚膜作用
3.色素
有机染料，调节胶片的吸收光谱范围。
感蓝胶片：不含有色素，又称色盲片。
感绿胶片：在胶片乳剂中加色素（如碳菁），使
乳剂的吸收峰值移向绿色波长（550 nm）范围来 提高感光度。
第一节 模拟X线影像的形成与传递
第二节 模拟X线成像方式
一、X线透视
原理：利用X线的穿透性和荧光效应，在荧光屏 上形成人体组织结构影像的检查方法。 优点：可多角度、实时动态观察组织器官的形 态和功能。 不足：动态的影像不能永久保留，影像的细节 不及摄影，且患者接受的辐射剂量较大。
X线透视过程：
措施：人体厚，高密度放阴极侧 延长焦-片距

第三章 模拟X线成像(医学影像成像原理)

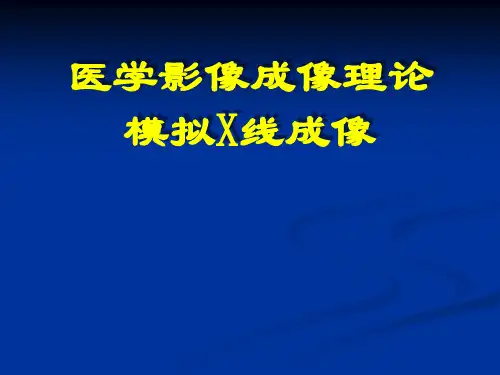

医学影像成像原理
第三章 模拟X线成像
主要内容

第一节 X线影像的形成

第二节 X线照片
第三节 X线照片影像的基本要素


第四节 X线影像清晰度
2016/12/3
2
概述

X线成像是医学成像方法的一种，模拟X线成像是传统X线成像，是区别于数
字化X线成像的一种成像方式。即采用传统X线摄影、X线造影、X线透视、X
7
透视的荧光图像称为正像
特点： 肺：白灰色
骨骼：黑灰色
2016/12/3
8
荧光透视
模拟透视
影像增强透视
1.荧光屏透视
接收器是荧光屏，根据穿过被照体的透射线不同，在荧光屏 上产生亮暗不同的荧光影像。
早期使用的荧光屏透视，由于荧光屏亮度太低，图像质量差，
检查时患者及医生接受的辐射剂量大，防护条件差。



影像增强器记录胶片随着数字化影像的普及和开发，逐渐
被淘汰。
2016/12/3
19

3.特种胶片*
①直接反转片 ②自动冲洗机辊轮清洁胶片 4.数字成像的干式胶片*（后面介绍）



2016/12/3
20

（二）结构 1.X线胶片结构 ：双面结构和单面结构， （1）感光乳剂层：主要由卤化银 1）卤化银：是一种具有感光性能的物

在其它条件相同时： 晶体颗粒大，感光度高； 晶体颗粒小，分辨力高； 晶体颗粒分布均匀，颗粒性好； 晶体颗粒大小不一，宽容度大。




2016/12/3
22
溴-碘化银晶体的晶格结构
2016/12/3
23

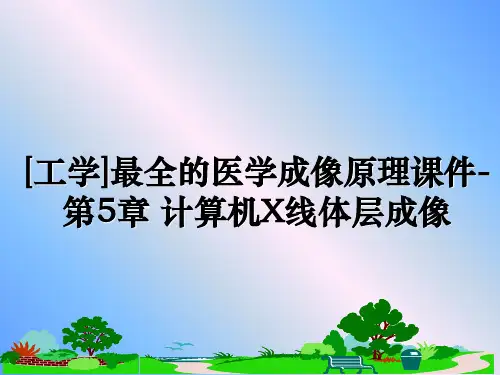

最新[工学]最全的医学成像原理课件-第5章 计算机X线体层成像PPT课件


• 4． 投影 把投照受检体后出射的X 线束强度I 称为投影（projection） ，投影的数值称为投影值，投影值的分布称为投影函数。
• 5．部分容积现象 如果划分的体素内包含有几种不同的组织成分，则 该体素的CT 值应是所含各种成分的加权平均值。在这种情况下，平 均CT 值不能准确地与体素内任何一种组织成分的密度相对应，这种 现称为部分容积现象（partial volume phenomenon）。
第三节 数据采集与扫描方式
• 一、数据采集的基本原理、原则 • CT 数据采集目的是获取重建图像的原始数据。CT 成像的数据采集是
利用X 线管和检测器等的同步扫描来完成的。
• （二）数据采集原则
• 1．投影是X 线束扫描位置的函数 数据采集须按照被测体层平面的空 间位置有规律地进行，图像重建过程也是按数据采集中确定好的空间 位置来重建。
• 4．数据采集要精确 CT 图像重建和图像处理等都是以数据采集为依据 的，所以提高数据采集过程中的精确度，是保证获取高质量的CT 图 像的关键。
二、常规CT 扫描方式
• 扫描（scanning）：是用近似于单能 窄束的X 线束以不同的方式、按一定 的顺序、沿不同的方向对划分好体 素编号的受检体层进行投照，并用 高灵敏度的检测器接收透过一排排 体素后的出射X线束的强度（I）。
• 在螺旋扫描过程中，由于X 线管和检测器相对于被检者作螺旋状运动 ，螺旋扫描的覆盖区域是对某一区段进行连续采集。需要对原始螺旋 投射数据进行插值处理，才能得到足够多的重建平面投射数据。常用 的插值方法为线性内插法，线性内插法包括全扫描内插法（FI， 360°线性内插）和半扫描内插法（HI，180°线性内插）。
• 2．扫描应毫无空隙的覆盖或局部的重叠 在将被检测体层平面预先划 分好各个体素后，X 线束的扫描要通过各个体素一次以上，这样才能 保证得到各个位置上的投影值，计算出各个体素的吸收系数。

医学课件数字X线成像医学影像成像原理ppt


示。
18.密度分辨力(density resolution)：又称低对比分辨力，是指在低对比
情况下分辨物体密度微小差 别的能力。通常用百分数表示。
19.时间分辨力( temporal resolution)：成像系统单位时间可采集的图像数。
20.噪声(noise)：为图像中可见的斑点、细粒、网纹或雪花状的异常结构，
3
4.矩阵（matrix） ： 一个横成行、纵成列的数字方阵。 5.采集矩阵（acquision matrix）：每幅画面观察视野所含像素的数目； 6.显示矩阵（display matrix）：监示器上显示的图像像素数目。 7.视野（field of view，FOV）： 拟进行检查容积的选定区域。 8.位深(bit depth) ： 又称位分辨力( bit resolution)，代表一幅图像中包 含的二进制位的数量。8位深 (28)表示有256种灰度或彩色组合。 9.模/数( analogi data， A/D ) ：指把模拟信号转换为数字形式，即把 连续的模拟信号分解为离散的信息，并分别赋予相应的数字量级，完成 这种转换的元件称模/数转换器(ADC)。
26
2．成像板的原理 X线→PSL物质（BaFXEu 2+晶体），发出荧光，荧光强度与入射 X线量相关，形成潜影→激光扫描→电信号（模拟信号） →A/D转换 （数字信号） 。
27
(1)发射与激发光谱:当X线初次照射掺杂Eu2+的BaFXEu2+晶体时，其 吸收光谱在37keV处有一锐利、锯齿形的不连续吸收，这是晶体中钡原子 的K缘所致。被X线激活的BaFXEu2+晶体在受到二次激发光照射时，作为 发光中心的Eu2+可发出波长峰值约为390~400nm的紫色荧光，荧光的强度 主要取决于作为一次激发光的X线的照射量。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 模拟X线图像形成的三个基本条件： • 第一，X线具有一定的穿透力，能穿透人体的组织结构； • 第二，被穿透的组织结构，存在着密度、原子序数和厚度的差异，X线
在穿透过程中被吸收的线量不同，透过的线量有差别； • 第三，透过的有差别X线是不可见的，经过成像介质的显像，在X线片
上（或荧屏上）显出具有黑白（或明暗）对比、层次差异的X线图像。
• 明胶的性能不稳定，随动物生长条件的不同而变化，这常常给胶片的 感光特性带来不稳定的因素。
• 3）色素：色素为一种有机染料，用以调节胶片的吸收光谱范围（感 色性）。不含有色素的胶片，其吸收光谱范围大都限制在500 nm 以 下的蓝、紫色光区域，此称为卤化银〝固有感色波长域〞。
• （2）片基：片基是乳剂层的支持体，承载感光乳剂的涂布。 • 片基应具备条件：①光学性能，片基本身无色透明；②物理性能，片
第三章 模拟X线成像
主要内容
• 第一节 模拟X 线信息影像 • 第二节 模拟X 线成像信息接收器 • 第三节 X 线影像信息载体 • 第四节 X 线照片密度 • 第五节 X 线照片对比度 • 第六节 X 线照片的层次 • 第七节 X 线照片的锐利度 • 第八节 X 线照片影像的失真
第一节 模拟X 线信息影像
光谱的峰值约为550nm。特点是在与发绿色荧光的稀土增感屏组合下 感度可高达1200，被照体X 线的接受剂量大幅度减少。 • （2）感蓝胶片（色盲片）：是配合发蓝色荧光增感屏使用的胶片， 感光乳剂的固有感色是以蓝色为主，不添加色素。其吸收光谱的峰值 约为420 nm。
• 2．激光打印及热敏成像胶片 • （1）激光胶片：激光胶片用于记录激RT 记录图像。适用于CT、MRI、DSA、ECT、 超声等图像的记录。
• 特点是能摄取显示器屏幕影像，单面涂布感光乳剂，背面涂有防光晕 层以减小荧光物质造成的模糊，成像清晰、细腻。在核医学的动态研 究中，能以低剂量而显示出高清晰的图像效果。
• 4．影像增强器记录胶片 • （1）荧光电影胶片：用于摄取动态荧光电影图像。胶片既有很高的
层韧性很强的胶体，予以保护。
• 透视的优点：可以动态、多角度、适时的观察组织器官的形态，并可 以立即得到检查结果。
• 缺点：其影像细节的显示与屏-片系统摄影相比还不够清晰，非数字 化透视装置不能留下动态的永久记录。另外，透视对于患者的辐射剂 量比较大，所以选择透视检查手段时要慎重考虑其必要性。
二、X 线摄影及其特点
• X 线摄影主要优点是照片影像空间分辨力较高，可长期保存记录，便 于复查对比，被检者接受的X 线量少，缺点是照片仅是瞬间的固定影 像，难以了解脏器的动态变化。
一、X 线透视及其特点
• X 线透视分为荧光屏透视和影像增强器透视等。 • 早期使用的荧光屏透视，因为荧光强度低，需要在全黑的环境下直接
观察由X 线激发的荧光屏的亮度所显示的影像，由于荧光屏亮度太低 ，图像质量差，检查时患者及医生接受的辐射剂量大，防护条件差。 • 影像增强器透视：此方式影像亮度高，便于观察，可以实现医生的明 室操作环境，提高了诊断的正确率和工作效率，监视器可以放在任意 位置，方便观察并且为隔室透视提供了技术基础。
• 其他还有软X 线摄影、眼异物定位以及X 线造影等检查方法。
第二节 模拟X 线成像信息接收器
• 一、医用X 线胶片 • 二、增感屏 • 三、扁平颗粒技术 • 四、荧光屏及X 线电视系统
一、医用X 线胶片
• （一）种类 • 1．直接摄影用X 线胶片 • （1）感绿胶片：这是一种配合发绿色荧光增感屏使用的胶片，吸收
激光胶片和氦氖激光胶片两种，按后处理形式分为干式和湿式两类。 • 湿式激光胶片主要特点是具有极微细的乳剂颗粒，片基背底涂有防光晕层；
可体现高对比度、高锐利度图像特点；可感受红色激光、红外线激光或记录 氦氖激光图像。属超微粒单层乳剂胶片。 • （2）热敏胶片：用于干式打印方式，常使用碳黑材料，不对可见光感光， 多属非银盐材料。直接热成像方式使用的胶片，在可见光下曝露后仍可使用 ，不影响成像效果。激光打印及热敏成像一般习惯上称其为〝干式激光打印 〞；而采用非激光、直接热成像技术的打印成像，一般称其为〝干式打印〞 。
基的平面性、均一性良好，无晕残影。坚韧而不脆，具有一定机械强 度和几何尺寸稳定性，导电性好。有耐热性，热变形尺寸很小，软化 温度高，不易燃烧；③化学性能稳定，同乳剂及冲洗药液不起任何化 学反应；④制造适宜性。
• （3）附加层：附加层包括保护层、底层及防光晕层（防反射层）。 • 1）保护层：为防止质地柔软的乳剂层的机械损伤，在其表面涂有一
• （1）感光乳剂层：感光乳剂层主要由卤化银（AgX）和明胶组成。 • 1）卤化银：是一种具有感光性能的物质，起着记录影像的作用。其
中氯化银（AgCl）、溴化银（AgBr）、碘化银（AgI）分别为白色、 乳白色和淡黄色的固体，都应用于感光材料。只有氟化银因极易溶于 水，不能应用。
• 晶体颗粒大，感光度高；晶体颗粒小，分辨力高；晶体颗粒分布均匀 ，颗粒性好；晶体颗粒大小不一，宽容度大。
• 2）明胶：用于感光材料的各种卤化银均不溶于水，不能直接涂布于 片基上。因此，需要明胶使卤化银晶体处于永久性的悬浮状态，互不 接触，并能均匀涂布在片基上。
• 明胶的作用：①提高感光乳剂的感光度；②起保护性胶体作用；③吸 水膨胀后具有多孔性；④具有热熔冷凝性；⑤具有很强的粘性；⑥参 与坚膜作用，加入坚膜剂后明胶熔点可从30oC 提高到70oC。
感光度，又要有颗粒细腻的特点。 • （2）荧光屏图像及荧光缩影胶片：用于荧光屏下的（点片）摄影或
体检荧光缩影。 • 影像增强器记录胶片随着数字化影像的普及和开发，逐渐被淘汰。 • 此外，还有一些特殊片种，包括直接复制用反转片、直接反转型幻灯
片、手术摄影专用胶片、自动冲洗机辊轮清洁片等。
• （二）医用银盐感光胶片的结构及成像原理 • 1．结构 主要由感光乳剂层、片基、附加层构成。
