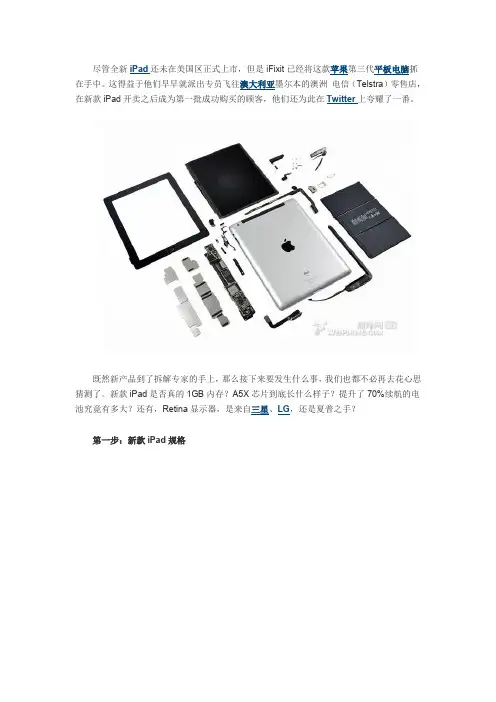

既然新产品到了拆解专家的手上，那么接下来要发生什么事，我们也都不必再去花心思猜测了。
新款iPad是否真的1GB内存？A5X芯片到底长什么样子？提升了70%续航的电第一步：新款iPad规格-苹果定制的双核A5X处理器-9.7英寸LED背光平面切换液晶显示器（2048 x 1536分辨率）-四核PowerVR SGX MP4+-16/32/64GB闪存-背置500万像素高清摄像头第二步：拆解序言很简单，一台Wi-Fi iPad 2，一个Pro Tech Base拆解工具包，还有几瓶红牛就够了。
虽然依然持有信心。
第三步：新款iPad初印象（一）iFixit拿到了16GB的4G LTE版本新款iPad，其包装上醒目地标着：本产品不与澳大利亚的4G LTE网络兼容，而且在当地最多只能够实现3G网速。
那这款产品在澳大利亚应该叫3G版iPad 2，还是4G版iPad 3比较适当？顺便说一下，这台iPad的序列号非常独新款iPad的背部就是这个样子了，这时候你们是不是想起了iPad 2？这枚500万像素，名曰iSight的背置摄像头拥有自动对焦，面部检测，1080p高清视频录制，以及更高的视频稳定性等新功能。
相比去年那枚70万像素的摄像头得到了极大的改善。
这个屏幕是何等的精致，何等的不可思议！甚至在电源关闭时，拥有2048 x 1536分辨率的Retina显示屏仍然会亮瞎我们的双眼，你敢信吗？第五步：开始拆解通过一个空气加热器，几片弹吉它时使用的拨片（这个你又敢信？），以及塑料制的开启工具，只要几个步骤就可以解除新款iPad的面板连接了，很不可思议吧。
第六步：移除面板（一）上一步只是解除连接，现在才是正式移除工作。
所谓物有专攻，这种面板只能够通过特定的吸盘来进行移除。
现在，全球第一台通过合法途径购买，合法途径拥有，以及合法途径如果这台iPad拥有自己的意识，被人剥皮的感觉一定非常不爽。
第七步：移除面板（二）移除工作还剩下最后一步。
iPad拆解苹果玩家QQ群：222422701.2.苹果玩家QQ群222422703.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.芯片，芯片，各种芯片。
iFixit形容这是在主板背面的各种莎拉。
我们一起来看看到底都有哪些芯片吧：-红色：德州仪器CD3240驱动装置-橙色：Broadcom BCM4330，支持802.11a/b/g/n，集成蓝牙4.0+HS和FM收发器，MAC/基带/收音机-黄色：64位配置的两个单独内存包。
2 x 4Gb Elpida LP DDR2 =1GB内存-粉色：Fairchild FDMC 6683-蓝色：Broadcom BCM5973 I/O控制器-紫色：Broadcom BCM5974微处理器-黑色：苹果33850987 BOLI1150 SGP卡24.在A5X芯片的另一侧，还有更多的莎拉：-红色：高通PM8028 Power Management IC（电源管理集成电路芯片）-橙色：高通RTR8600多频段/模式径向流无线收发器for LTE频带-黄色：东芝YOA0000存储磁罗经导航处理芯片-粉色：Triquint TQM7M5013四频段线性功率放大器模块-蓝色：Avago A590425.终于看到传说中的A5X芯片了。
正如它的前辈A4和A5芯片一样，A5X也是由三星制造。
与A5并没有太大的不同，A5X在这里为新款iPad额外提供了 0.2Ghz的速度——也就是1GHz，而X是代表着新的GPU，苹果曾在发布会声称A5X拥有比英伟达的Tegre 3还要厉害图形处理性能。
我们还得知，这台iPad上的A5X生产于2012年的第一周。
26.-红色：苹果A5X芯片-橙色：苹果343S0561集成电路芯片（疑似iPad 2身上343S052的升级版，用于电源管理）-黄色：NAND闪存，序列号THGVX1G7D2GLA08是产自东芝的16GB，24纳米闪存芯片。
网易USB-C 65W PD电源适配器拆解图
最近在研究Type-C充电器，所以对一些充电器进行了拆解。
其中一款竟然是网易品牌的充电器。
锤子不是都做手机了么？大家都在玩跨界。
一个互联网公司为啥要做个充电头呢，估计应该是O的，不过我们一点点分析一下。
1、外观
为了实现PD3.0的协议，所以接口需要4根线以外对的信号，充电头上面的接口是Tpye-C 的接口。
底部名牌参数如下，品名：网易智造USB-C电源适配器（65W）、型号：NIT-TAC-01-65W-WH、输入：100-240V~50/60Hz 1.8A、输出：5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A、制造商：杭州网易严选贸易有限公司。
2、尺寸：6.9cmX6.9cm
总体来说，尺寸还是比较小的，便于携带。
3、散热
主要功率器件：MOSFET、变压器都通过大量的金属进行散热。
可见散热的挑战还是非常大的。
这个体积，需要做这么大功耗的非金属外壳的电源，散热密度还是比较大的，很困难。
背面，无大功率器件。
但是运用背面空间，做了一个金属层，辅助散热
四、固定
这个适配器是移动设备，所以超高器件的固定算是比较重要的。
iPad2拆：内部器件大曝光,高通芯片扮要角解iPad 2拆：内部器件大曝光,高通芯片扮要角解iPad 2拆解：内部器件大曝光，高通芯片扮要角20XX年5月16日环球资源苹果(Apple)第二代平板电脑iPad 2在美国开卖，各家市场研究机构的拆解分析报告也陆续出炉，以下是EETimes美国版姊妹公司UBM TechInsights 所提供的数张iPad 2 拆解图，而目前该机构仍在进行A5处理器内部的拆解。
根据拆解分析，iPad 2 内部的主角是高通(Qualcomm)的*****；基本上，高通已经把英飞凌(Infineon)的无线芯片业务──现在已经隶属于英特尔(Intel)──挤出了苹果的旗舰产品。
TechInsights 技术行销经理Allan Yogasingam 表示：“这让人想问英特尔是不是有点后悔──毕竟该公司收购英飞凌无线业务时，后者的芯片仍在iPhone与iPad内占有一席之地。
”iPad 2内部也重复采用了不少前一代产品使用的组件；Yogasingam指出：“例如无线数据卡，看来百分之百是与Verizon 合作首推的CDMA版iPhone 4 所用的一样。
” TechInsights 拆解分析显示，iPad 2的通讯电路所使用芯片如下：iPad 2通讯电路板高通PM8028电源管理IC；Skyworks的SKY*****-4 CDMA/PCS功率放大模块；Skyworks的SKY*****-4双模CDMA/AMPS功率放大模块；安华高(Avago) AFI05Z前端模块；东芝(Toshiba) Y9A0A*****LA内存堆栈；iPad 2拆：内部器件大曝光,高通芯片扮要角解高通*****多模基频处理器(支持GSM/GPRS/EDGE、CDMA、HSDPA/HSPA+与EV-DO)；TechInsights旗下TechIntelligence副总裁David Carey表示：“在iPad 2发表之前，我们就猜测该产品内部设计架构会因为采用高通的多模无线芯片，而与大量CDMA版iPhone 4十分相似；而摩托罗拉(Motorola)的新款平板计算机Xoom也采用一样的无线芯片、设计架构也类似。
