AutoCAD三维建模系列教程

如何使用AutoCAD进行三维建模和渲染一、AutoCAD三维建模介绍及工具基本概念（200字）AutoCAD是一款广泛应用于建筑、机械和工程设计领域的计算机辅助设计软件。

它不仅能进行二维平面图的设计，还可以进行三维建模和渲染。

三维建模是指通过AutoCAD将物体在三维空间中进行虚拟建模，渲染是将建模好的物体添加材质和光照效果，使其呈现逼真的效果。

在AutoCAD中，三维建模主要通过“建模”工具栏中的命令完成。

常用的三维建模命令有“绘制”命令、“拉伸”命令、“旋转”命令等。

绘制命令用于创建各种基本的几何体，如线段、圆形、矩形等。

拉伸命令可以将二维图形延展为三维物体，旋转命令可以将物体按照指定的轴进行旋转。

二、三维建模的基本步骤与技巧（300字）进行三维建模时，首先需要进行设计草图的创建和编辑。

AutoCAD中的3D环境下，可以通过“平面”命令或“绘制”命令来创建二维草图，然后再将其转换为三维模型。

设计草图需要准确、清晰地表达设计意图，可以使用自动约束工具来进行几何关系的设定，以提高草图的精确度。

创建草图后，需要使用建模命令进行物体的创建和编辑。

首先可以使用绘制命令创建基本的几何体，如长方体、柱体、球体等。

然后可以使用拉伸命令将二维图形拉伸成三维物体，或使用修剪命令来修剪和合并物体。

此外，使用“移动”命令和“复制”命令可以对物体进行位置和数量的调整。

在进行三维建模时，还需注意以下技巧：一是尽量使用实体对象进行建模，以便进行后续的编辑和渲染。

二是使用“约束”命令对物体进行约束，以保持物体之间的相对位置和尺寸关系。

三是合理使用图层和轴，可以方便地对不同部分进行编辑和控制。

还可通过设置视图视角、调整视图比例等方式进行预览和调整。

三、AutoCAD三维建模的常用工具与高级技巧（400字）AutoCAD提供了丰富的三维建模工具和功能，以下列举几种常用工具和高级技巧：1.轮廓命令：通过在源物体上绘制环形轮廓来生成柱体或锥体等物体。

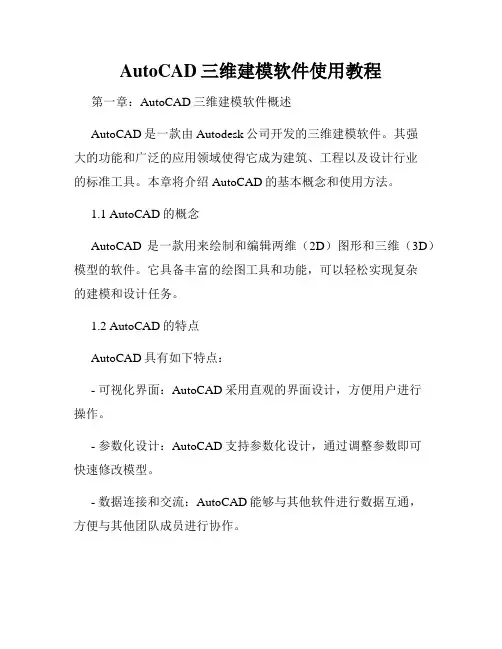

AutoCAD三维建模软件使用教程第一章：AutoCAD三维建模软件概述AutoCAD是一款由Autodesk公司开发的三维建模软件。

其强大的功能和广泛的应用领域使得它成为建筑、工程以及设计行业的标准工具。

本章将介绍AutoCAD的基本概念和使用方法。

1.1 AutoCAD的概念AutoCAD是一款用来绘制和编辑两维（2D）图形和三维（3D）模型的软件。

它具备丰富的绘图工具和功能，可以轻松实现复杂的建模和设计任务。

1.2 AutoCAD的特点AutoCAD具有如下特点：- 可视化界面：AutoCAD采用直观的界面设计，方便用户进行操作。

- 参数化设计：AutoCAD支持参数化设计，通过调整参数即可快速修改模型。

- 数据连接和交流：AutoCAD能够与其他软件进行数据互通，方便与其他团队成员进行协作。

- 自定义功能：用户可以根据需要添加自定义命令、工具栏和界面，提高工作效率。

第二章：AutoCAD三维建模基础在进行三维建模之前，我们需要了解AutoCAD的基础知识和操作技巧。

本章将介绍AutoCAD的基本绘图工具、视图操作和对象编辑。

2.1 绘图工具AutoCAD提供了丰富的绘图工具，包括线、圆、矩形、多边形等。

通过这些工具，我们可以快速绘制二维图形。

2.2 视图操作AutoCAD提供了丰富的视图操作功能，如缩放、平移、旋转等。

通过这些功能，我们可以调整视图以更好地查看和编辑模型。

2.3 对象编辑AutoCAD提供了多种对象编辑功能，如移动、复制、镜像等。

通过这些功能，我们可以对已绘制的对象进行修改和调整。

第三章：AutoCAD三维建模进阶在掌握了基础知识后，我们可以进行更复杂的三维建模操作。

本章将介绍AutoCAD中常用的三维建模工具和技巧。

3.1 三维绘图工具AutoCAD提供了丰富的三维绘图工具，如绘制立方体、圆柱体、球体等。

通过这些工具，我们可以绘制复杂的三维模型。

3.2 三维编辑AutoCAD提供了多种三维编辑功能，如拉伸、倾斜、旋转等。

CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。

AutoCAD三维建模系列教程：长方体、三维阵列、差集的应用(1)【三维练习题】本题主要是介绍：1、在三维实体命令“长方体”的运用。

2、三维阵列(矩形阵列)的运用。

3、二位线框的“消隐”命令以及多层实体“差集”的应用。

在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在使用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。

还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。

下面就是对这2个命令的简单介绍：下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。

2、用“长方体”命令画一正立方体，立方体的边长为50。

3、按照开头介绍的消隐方法，输入“hi”，生成消隐图，如下图。

在消隐图的状态下，对接下来的操作会产生方便。

4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。

小立方体的角点在大立方体的中间的最下面，如下图所示。

5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。

6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为3 。

7、再接下来输入的“行”、“列”、“层”的间距均为20 。

8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。

点击“差集”按钮，选中要从中减去实体的大的立方体。

9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。

10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作是否做得对，如下图。

11、三维视图初步完成后，看到中间的孔尚未贯通，接下来要打通中间的三个孔，我们可以在中间的三个孔里，画三个长方体，再差集一下就可以完成。

点击一下“长方体”按钮，指定长方体的角点，注意，指定方孔上的任一角点均可，但不要指定有斜线联系的角点，因会产生误选中。

学会使用AutoCAD进行三维建模与渲染第一章：AutoCAD三维建模基础AutoCAD是一款广泛应用于建筑设计、机械工程等领域的三维建模和渲染软件。

在开始学习使用AutoCAD进行三维建模之前，我们首先需要了解一些基础概念和操作技巧。

1.1 坐标系和视图操作AutoCAD中使用三维坐标系来描述物体的位置和方向。

我们可以通过指定坐标点的方式来绘制基本的几何图形，比如直线、圆、矩形等。

在进行三维建模过程中，我们需要注意不同坐标系的选择和切换，以便准确地定位和绘制对象。

此外，AutoCAD还提供了多种视图操作命令，如平移、缩放、旋转等，能够帮助我们正确控制和编辑模型。

灵活运用这些命令，可以提高我们的绘图效率和质量。

1.2 基本建模工具AutoCAD提供了多种建模工具，可以满足不同类型物体的建模需求。

其中，建立三维模型的基本步骤为：绘制基本形状、编辑和组合形状、生成复杂模型。

我们可以使用直线、圆弧、矩形等命令绘制基本形状。

同时，AutoCAD还支持三维构建命令，如圆柱体、球体、锥体等，可以直接生成常见的几何体。

此外，AutoCAD还提供了编辑命令，如移动、旋转、拉伸等，可以对已有三维模型进行修改和调整。

通过组合和操作不同的基本形状，我们可以构建出更为复杂的模型。

第二章：高级三维建模技术除了基础的建模工具外，AutoCAD还提供了一些高级的三维建模技术，可以让我们更加方便地创建复杂的三维模型。

2.1 曲面建模技术曲面建模是AutoCAD中的一项重要技术，通过曲面建模，我们可以创建出更加真实和复杂的物体。

AutoCAD提供了多种曲面建模命令，如实体建模、线框建模、剖面建模等。

我们可以通过采用不同的曲面建模方法，根据实际需要选择合适的建模方式。

2.2 布尔操作布尔操作是一种将多个实体进行组合和剪裁的操作，可以帮助我们快速创建复杂的物体。

AutoCAD中的布尔操作包括并集、交集和差集等，通过灵活运用这些操作，我们可以有效地改变实体之间的关系，得到所需的模型。

AutoCAD的三维建模教程第一章：AutoCAD三维建模简介AutoCAD是目前广泛应用于计算机辅助设计和绘图领域的一种软件。

它提供了丰富的工具和功能，使用户能够进行高效的三维建模工作。

本章将介绍AutoCAD的三维建模基础知识，包括界面布局、工具栏、视图调整等内容。

1.1 界面布局AutoCAD的界面主要由菜单栏、工具栏、绘图区域和命令行组成。

菜单栏提供了各种功能命令的入口，工具栏则提供了常用工具按钮，方便用户快速选择和操作。

绘图区域是用户进行绘图和编辑的主要区域，而命令行则用于输入命令和查看系统信息。

1.2 视图调整在进行三维建模时，正确的视图调整是非常重要的。

AutoCAD提供了多种视图调整命令，包括平移、旋转、缩放、缺省视图等。

通过灵活使用这些命令，用户可以随时调整视图以便更好地查看和编辑模型。

第二章：三维建模基础操作本章将介绍AutoCAD中的三维建模基础操作，包括创建基本图形、编辑形状、应用实体操作等内容。

2.1 创建基本图形在进行三维建模时，首先需要创建基本图形作为模型的基础。

AutoCAD提供了丰富的绘图命令，如线、圆、矩形、多边形等，用户可以根据需要选择适当的命令来创建图形。

2.2 编辑形状在创建基本图形后，用户可以使用编辑命令对图形进行进一步的编辑和调整。

如移动、旋转、缩放、拉伸等操作，以及倒角、倾斜等命令，可以使模型形状更加符合设计要求。

2.3 应用实体操作AutoCAD提供了丰富的实体操作命令，如联接、镜像、旋转、复制等。

通过灵活应用这些命令，用户可以快速地生成复杂的三维模型。

第三章：三维建模高级技巧本章将介绍AutoCAD中的三维建模高级技巧，包括体素建模、复杂几何体建模和渲染等内容。

3.1 体素建模体素建模是一种基于像素处理技术的三维建模方法。

AutoCAD提供了体素建模工具，如二维到三维转换、实体剪切、真尺寸建模等功能。

通过使用这些工具，用户可以在不断细化的粒度上进行建模，从而得到更加精确和逼真的模型。

CAD三维建模教程详解首先，进行CAD三维建模之前，我们需要有一个清晰的构思和设计方案。

例如，如果要设计一个建筑模型，我们需要知道建筑的形状、大小、材质等等。

在有了设计方案之后，我们可以开始进行实际的建模工作。

第一步是创建基本几何体。

对于建筑模型来说，我们可以使用长方体来代表建筑的主体。

在CAD软件中，我们可以选择“创建”或“绘制”工具，在绘图区域中绘制一个长方体。

然后，通过输入具体的尺寸和坐标来调整长方体的大小和位置。

第二步是进行细化和修饰。

通常情况下，建筑模型不仅仅是简单的长方体。

我们可能还需要添加门窗、楼梯、天花板等细节。

在CAD软件中，我们可以使用“布尔运算”等工具来进行细化。

例如，我们可以使用“布尔并集”将一个长方体和一个圆柱体合并在一起，以创建一个柱形的结构。

第三步是添加材质和贴图。

为了使建模更加逼真，我们可以给建筑模型添加材质和贴图。

CAD软件通常提供了各种不同类型的材质和贴图，我们可以选择适合我们设计的材质和贴图。

例如，我们可以给墙壁添加砖石贴图，给地板添加木质材质。

第四步是进行灯光和渲染设置。

在建模完成后，我们可以设置场景中的灯光效果。

灯光可以影响模型的明暗效果，从而提高逼真度。

此外，我们还可以设置渲染参数，以获得高质量的渲染效果。

通常情况下，CAD软件提供了多种渲染模式和参数，我们可以根据需要选择合适的设置。

除了以上的基本步骤外，CAD三维建模还需要一些技巧和注意事项。

首先，熟练掌握CAD软件的操作方法非常重要。

不同的CAD软件有不同的操作界面和工具栏，我们需要熟悉这些工具和操作方法，才能高效地进行建模工作。

其次，注意模型的准确性和精度。

CAD三维建模是一个精确的过程，因此我们需要确保模型的尺寸和位置都是准确的。

一些CAD软件提供了尺寸和坐标调整工具，我们可以使用这些工具来调整模型。

此外，灵活运用CAD软件的特殊功能也是提高建模效率的关键。

例如，一些CAD软件提供了“数组”工具，可以快速复制和排列相同或相似的构件。

AutoCAD三维建模教程：公告牌制作流程先来看看最终效果：本题用的主要方法：1、应用“拉伸”命令的“路径”选项;2、灵活设置UCS。

3、应用视图转换。

下面，是本习题的详细绘图步骤讲解。

1、首先，绘制侧面框架一。

(1)绘制框架的轮廓线。

利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。

(2)圆角连接框架。

利用“F”命令，圆角两对象。

(3)在A和b1点两点之间作一圆弧，圆弧高度可如图所示。

(4)删掉下方的横线Ab1。

接下来，利用多段线的合并命令将以上对象合并为一个整体。

2、绘制另一侧的框架及底部框架。

(1)设置视图。

单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。

绕X轴旋转当前UCS，旋转角度为-90度。

(2)复制框架1，距离为250，得到框架2。

效果如上图左所示。

(3)利用“PL”命令按图示尺寸绘制底部框架。

3、绘制上下部框架。

先设置视图。

单击“视图”工具栏的“三点”按钮。

单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C’指定Y轴正向。

启用“直线”命令，指定点F的坐标50,0,0，输入距离250，得到直线FG。

同理，得到直线HJ。

4、绘制拉伸圆。

绘制顶部的拉伸圆。

先设置视图。

单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。

启用“圆”命令，作圆心在C点，圆半径为5的圆。

同理，在C’点也作一等半径圆。

绘制公告牌横杆的拉伸圆。

旋转视图到当前作图面上。

单击“UCS”工具栏的“X”按钮，指定旋转角度为90。

启用“圆”命令，绘制横杆的两个拉伸圆。

绘制底部支架的拉伸圆。

启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E 为Y轴正向。

单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为-90。

用“圆”命令画底部支架的拉伸圆。

5、拉伸实体对象。

启用“拉伸”命令，_EXTRUDE↙(或单击“实体”工具栏的“拉伸”按钮)，选择上支架的Φ10圆为拉伸对象，选择“路径(P)”选项，单击直线FG。

利用AutoCAD进行三维建模的实用技巧第一章：AutoCAD三维建模的基础知识AutoCAD是一款广泛使用的三维建模软件，它可以用于绘制、修改和展示各种类型的建筑设计。

在使用AutoCAD进行三维建模之前，我们需要了解一些基本概念和技巧。

1.1 坐标系和工作区域在AutoCAD中，有三个主要的坐标系：世界坐标系（WCS）、用户坐标系（UCS）和视觉坐标系（VCS）。

世界坐标系是整个绘图区域的参考坐标系，用户坐标系是根据需要定义的坐标系，而视觉坐标系是用于观察或渲染模型时的坐标系。

工作区域是AutoCAD中用于放置、编辑和操作图形对象的区域。

了解如何自定义和最大利用工作区域可以提高建模效率。

1.2 创建基本几何图形在AutoCAD中，我们可以使用各种命令和工具来创建基本几何图形，如直线、圆、矩形、多边形等。

掌握创建和编辑这些基本几何图形的技巧是进行三维建模的基础。

1.3 修改和组织图形对象AutoCAD提供了许多修改命令和工具，可以用于修改和组织图形对象。

例如，我们可以使用移动命令将对象从一个位置移动到另一个位置，使用旋转命令将对象绕指定点旋转等。

同时，我们还可以使用图层、块等功能来组织和管理图形对象。

第二章：AutoCAD三维建模的高级技巧除了基本的三维建模技巧之外，AutoCAD还提供了许多高级的建模工具和功能，可以帮助我们更加高效地进行三维建模。

2.1 使用实体建模工具AutoCAD提供了各种实体建模工具，如推拉、倒角、镜像等，可以帮助我们创建复杂的实体模型。

掌握这些工具的使用技巧可以大大提高建模的效率。

2.2 应用三维引线和剪切三维引线和剪切是AutoCAD中常用的建模技巧，可以帮助我们在建模过程中精确地控制对象的形状和位置。

掌握三维引线和剪切的使用方法可以使建模过程更加方便和灵活。

2.3 使用实体建模操作命令AutoCAD提供了许多实体建模操作命令，如联接、分割、偏移等，可以帮助我们对实体对象进行各种操作。

cad三维建模基础教程CAD三维建模基础教程导语：CAD（计算机辅助设计）是一种通过计算机软件进行工程设计、图形处理和模拟分析的技术，凭借其高效速度和精确度已成为现代设计领域的重要工具。

三维建模是CAD技术的重要应用之一，通过三维建模可以在计算机中生成具有真实感和实际尺寸的三维模型。

本教程将介绍CAD三维建模的基础知识和技巧，帮助初学者快速入门。

一、CAD三维建模概述三维建模是基于CAD软件的一种技术，通过在计算机中创建丰富的几何体和模型，从而将设计从二维转化到三维。

三维建模可以为工程师、设计师和制造商提供更直观、更精确的设计和分析平台。

二、CAD三维建模的基本操作1. 创建新的三维模型文件：打开CAD软件，选择“新建”命令，选择适当的模板和单位设置，创建新的工程文件。

2. 绘制基本几何体：通过绘图命令绘制基本的几何体，如线、圆、矩形等，可以使用CAD软件提供的绘图工具，也可以通过键盘输入绘图命令。

这些基本几何体将作为建模的基础。

3. 编辑和修改几何体：CAD软件提供了多种编辑和修改工具，可以对已创建的几何体进行移动、旋转、缩放、拉伸等操作，以满足具体的设计需求。

4. 创建复杂几何体：通过组合和变换基本几何体，可以创建出更复杂的几何体和模型。

例如，可以使用布尔运算对几何体进行求交、求并等操作，或者使用平移、旋转、缩放等操作对几何体进行变换。

三、CAD三维建模的工具和技巧1. 快捷键和命令：熟悉CAD软件提供的快捷键和命令，可以极大地提高工作效率。

例如，Ctrl+C和Ctrl+V可以复制和粘贴选定的几何体，Ctrl+Z可以撤销上一步操作，F3可以切换到3D视图等。

2. 快速选择和过滤：CAD软件通常提供了快速选择和过滤工具，可以根据特定的属性、图层或对象类型选择几何体。

这些工具可以大大简化复杂模型的选择和编辑。

3. 坐标系和参照：在三维建模过程中，坐标系和参照物非常重要。

可以通过设置和调整坐标系来精确定位和对齐几何体，也可以使用参照物作为基准进行建模。

如何使用AutoCAD进行三维建模与布局设计AutoCAD是一款非常强大的计算机辅助设计（CAD）软件，广泛应用于建筑、土木工程、机械制图等领域。

在三维建模与布局设计方面，AutoCAD同样提供了丰富的功能和工具，使设计师能够更高效、准确地创建和编辑三维模型，并进行布局设计。

本文将介绍如何使用AutoCAD进行三维建模与布局设计，并按类划分为以下几个章节。

第一章：AutoCAD基础知识在开始使用AutoCAD进行三维建模与布局设计之前，我们需要了解一些基础知识。

首先，AutoCAD提供了多种工作空间，如2D草图（Drafting & Annotation）、3D建模（3D Modeling）和展示（Visualization），我们可以根据需要选择合适的工作空间。

其次，AutoCAD中的基本绘图命令和工具包括线段（Line）、圆（Circle）、矩形（Rectangle）、偏移（Offset）等，在进行三维建模与布局设计时会用到这些基本命令。

第二章：三维建模使用AutoCAD进行三维建模是创作三维模型的关键步骤。

AutoCAD提供了多种创建三维模型的方法，如绘制实体、拉伸、旋转、倒角等。

我们可以通过组合这些方法来快速、灵活地创建具有复杂形状和结构的三维模型。

在建模过程中，我们可以使用AutoCAD的实体编辑工具（如移动、缩放、旋转等）对模型进行调整和优化，确保模型的准确性和完整性。

此外，AutoCAD还提供了一些高级建模工具，如花纹、实体建模工具集等，可以进一步扩展我们的建模能力。

第三章：布局设计在完成三维建模后，我们需要进行布局设计。

AutoCAD提供了灵活的布局工具，可以帮助我们将模型放置在合适的位置，并调整其大小和比例。

我们可以使用AutoCAD的视图功能（如透视图、正射视图、截视图等）来查看模型的不同角度和细节。

此外，AutoCAD还支持添加文本、标注、尺寸等注释，以便更好地呈现和交流设计意图。

快速入门使用AutoCAD进行三维建模AutoCAD是一款广泛应用于工程设计领域的计算机辅助设计软件。

它可以帮助用户创建、编辑和查看各种类型的设计图纸，并提供丰富的功能和工具来进行三维建模。

在本文中，我们将介绍如何快速入门使用AutoCAD进行三维建模，并按照以下方式进行章节划分。

第一章：AutoCAD三维建模的基本概念与界面介绍AutoCAD的三维建模是基于二维的CAD工具的延伸，它允许用户在X、Y和Z轴上创建和编辑三维对象。

首先，我们将介绍一些基本的三维建模概念，如坐标系、视图和实体。

然后，我们将向读者展示AutoCAD的界面，包括菜单栏、工具栏、命令行和属性编辑器。

第二章：三维建模的基本操作学习任何软件的第一步是熟悉基本操作。

在本章中，我们将介绍一些重要的三维建模操作，如平移、旋转和缩放。

我们还将学习如何创建基本的几何体，如立方体、球体和圆柱体，并对这些几何体进行编辑和变换。

第三章：使用命令进行三维建模AutoCAD提供了许多强大的命令和工具，可以帮助我们快速地进行三维建模。

在本章中，我们将介绍一些常用的命令，如绘制、修改和建立，以及如何使用这些命令来创建复杂的三维对象，如建筑物、机械零件和电路图。

第四章：三维表面建模除了基本的几何体外，AutoCAD还提供了三维表面建模的功能，用于创建更复杂的曲线和曲面。

在本章中，我们将学习如何使用曲线工具和曲面工具进行三维表面建模，并介绍一些常用的命令和技巧。

第五章：材质和贴图在三维建模中，材质和贴图可以赋予模型更加逼真和具体的外观。

在本章中，我们将学习如何为模型添加不同的材质和贴图，并调整其颜色、透明度和光照效果，以达到更好的渲染效果。

第六章：投影和渲染一旦我们完成了三维建模，就可以将其投影到二维平面上，并进行渲染。

在本章中，我们将介绍如何使用不同的视图和投影方式来呈现模型，以及如何调整渲染参数和光源，使其更加逼真。

第七章：三维组装和动画效果除了静态的建模外，AutoCAD还提供了三维组装和动画效果的功能，用于模拟和演示机械装配和运动效果。

CAD 3D建模入门教程CAD （Computer-Aided Design）是计算机辅助设计的缩写，广泛应用于工程设计和制造领域。

其中的3D建模是CAD中的重要部分，它可以帮助设计师以三维立体的方式展示设计图纸。

本教程将为你介绍CAD 3D建模的基本技巧，帮助你快速入门并掌握这一强大工具。

首先，打开你的CAD软件并创建一个新的工程文件。

选择3D模式，进入3D建模界面。

例如，在AutoCAD中点击"3D Modeling"，即可进入到3D建模模式。

在3D建模中，最基础的对象是点、线和面。

点是二维的，用于确定坐标位置。

线由两个点连接而成，用于构建平面上的形状。

面是由连续的线构成的封闭图形，即多边形。

你可以使用这些基本对象进行建模。

下面介绍一些基本的建模命令。

首先是直线命令。

你可以通过指定起点和终点来创建一段直线。

例如，输入“line”，按下回车键，然后依次输入起点坐标和终点坐标，最后按下回车键完成直线的创建。

接下来是圆弧命令。

通过指定圆心、起点和终点来创建一段圆弧。

例如，输入“arc”，按下回车键，然后依次输入圆心坐标、起点坐标和终点坐标，最后按下回车键完成圆弧的创建。

旋转命令可以帮助你将对象沿着一个轴线进行旋转。

输入“rotate”，按下回车键，然后选择要旋转的对象，接着选择旋转轴线的起点和终点，最后输入旋转角度，按下回车键完成旋转操作。

倾斜命令可以将对象按照指定的角度沿着一个轴线倾斜。

输入“rotate”，按下回车键，然后选择要倾斜的对象，接着选择倾斜轴线的起点和终点，最后输入倾斜角度，按下回车键完成倾斜操作。

拉伸命令可以将一个对象在指定方向上进行拉伸，从而扩展或压缩对象的形状。

输入“extrude”，按下回车键，然后选择要拉伸的对象，接着输入拉伸的距离，最后按下回车键完成拉伸操作。

在进行3D建模时，你还可以使用各种其他的命令和工具来创建复杂的形状和结构。

例如，你可以使用多边形命令创建多边形的面，使用旋转命令和复制命令来创建旋转体，使用阵列命令来复制并排列对象等等。

CAD 3D建模基础教程大家好！今天我将为大家介绍CAD 3D建模的基础教程和使用技巧。

CAD，全称为计算机辅助设计，是一种常用于建筑、工程和制造等领域的设计工具。

3D建模是指利用CAD软件创建三维模型，以便更直观地呈现设计概念和构思。

下面，我将为大家详细介绍CAD 3D建模的步骤和技巧。

第一步，了解CAD软件界面。

CAD软件通常具有复杂的界面，但掌握基本的工具栏和菜单选项对于进行3D建模非常重要。

熟悉软件的界面布局和主要工具将使你更加容易上手和操作。

第二步，创建基本几何图形。

在CAD软件中，你可以利用基本的几何图形构建你的3D模型。

例如，你可以使用线条工具绘制线段，使用圆形工具绘制圆形等等。

通过组合这些基本图形，你可以创建出更加复杂和精确的形状。

第三步，利用操作命令进行编辑。

CAD软件提供了各种各样的操作命令，用于对已创建的几何图形进行编辑。

其中最基本的命令包括平移、缩放、旋转等等。

通过这些命令，你可以对图形进行移动、调整大小和旋转等操作，从而获得你想要的效果。

第四步，使用实体建模工具。

实体建模是CAD 3D建模中的关键步骤，它使你能够将你的2D图形转化为3D模型。

CAD软件通常提供了丰富的实体建模工具，例如拉伸、旋转、镜像等。

使用这些工具，你可以在不同的方向上拉伸、旋转或镜像你的几何图形，以创建出真实的三维物体。

第五步，添加材质和纹理。

为了使你的3D模型更加逼真和有趣，你可以添加材质和纹理。

CAD软件通常提供了库存材质和纹理的选项，你可以选择适合你模型的材质和纹理进行应用。

你还可以修改和调整这些材质和纹理的属性，以满足你的特定需求。

第六步，应用光照和渲染效果。

CAD软件中的光照和渲染功能使你能够模拟真实世界中的光线效果，并增强你的3D模型的真实感。

通过调整灯光的位置、颜色和亮度等参数，你可以改变场景的氛围和效果。

另外，渲染功能能够为你的3D模型添加表面细节和光影效果，使其更加逼真。

第七步，进行模型校正和优化。

CAD三维建模教程详解CAD三维建模1．CAD三维建模首先应做什么？答：首先应当熟悉世界坐标系和三维空间的关系。

其次是掌握CAD的用户坐标系以及多个视图的使用技巧。

另外必须熟悉面域的操作和多段线的编辑。

至于基本立体的绘图练习全靠反复训练，掌握各自的特点。

切记：CAD的每一个命令中都蕴涵着各自的技巧，好好探索和熟练它们。

2．何为三维世界坐标系？答：世界坐标系是CAD在作图时，用于确定平面或空间点位置的一个笛卡尔坐标体系，每一个坐标的正向和另两个坐标的旋向必须符合右手定则。

CAD 在平面作图时的三维世界坐标系标志是坐标符号图中有一“W”字样。

一般将X-Y平面理解为水平面，Z轴方向表示高度距离，就是说“Z”值等同于用来确定X-Y水平面高度的标高命令“ELEV”。

无论是“Z”值还是“ELEV”值，其“+”值表示在X-Y面上方，而“-”值表示在X-Y面的下方。

用户在作图时要切记这一点。

注意：不管你的三维建模设计多复杂，作图过程中一定要有个基本坐标体系不能变。

否则，作图方向的紊乱，将使你陷入困境！3．如何灵活使用三维坐标？答：在三维实体建模的作图过程中，要经常地变换坐标系统，从而有利于作图。

CAD的世界坐标系是不变的，主要是用户坐标系的变换，其命令为“UCS”，它可以完成平移、新建坐标方向、旋转等功能。

执行过“UCS”后，命令行提示如下：用户可以选择需要的项目。

如果选择新建项，即键如“N”后回车，则命令行再次显示为：用户即可确定Z轴方向，利用三点重新定坐标系或分别绕X、Y、Z轴旋转任意角度。

也可以打开工具条点击图标，如图一所示，常用的项目用户一定要熟练。

图一坐标变换工具条注意：坐标“UCS”的变换是作图方向或实体定位的需要，不可任意倾斜。

4．如何使用柱面坐标和球面坐标？答：这两个坐标主要适用于三维建模作图，而且在三维模型空间较为直观。

尤其是在渲染效果图中用来确定灯光的位置十分方便。

柱面坐标的形式为：（R<角度1，H），相对坐标形式为：（@ R<角度1，H）,其中R为柱面的半径，角度1为柱面上的点在X-Y平面上的投影点与X轴正向的夹角，H为距X-Y 平面的高度值。
