各种工业冷水机组分类及各类冷水机组优缺点工业冷冻冷水机组的分类：低温冷水机、低温冷冻机组、深冷机组、复叠冷冻机组、工业冷水机组，螺杆式冷水机组，水冷式冷水机组、风冷式水冷水机组，水冷冷水机组、低温盐水机组、乙二醇冷水机组、模块化冷水机组一、分类方式1、按压缩机形式分：活塞式冷水机组、螺杆式冷水机组、离心式冷水机组2、按燃料种类：燃油型(柴油、重油)、燃气型(煤油、天然气)3、按冷凝器冷却方式：水冷式冷水机组、风冷式水冷水机4、按能量利用形式：单冷型热泵型、热回收型、单冷、冰蓄冷双功能型5、按冷水出水温度高温型(7度、10度、13度、15度)、中低温型(-5度～-30度)、超低温型（-30~-120度）6、按密封方式：开启式、半封闭式、全封闭式7、按载冷剂分：水冷冷水机组、盐水冷水机组、乙二醇冷水机组8、按能量补偿不同分：电力补偿(压缩式)、热能补偿(吸收式)9、按制冷剂分：R22、R123、R134a、R404a等10、按热源不同(吸收式)：热水型、蒸汽型、直燃型二、各种冷水机组的优缺点A、活塞式冷水机组优点：1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善缺点：1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小工业冷冻3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大B、螺杆式冷水机组优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题缺点：1.价格比活塞式高2.单机容量比离心式小，转速比离心式低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高C、离心式冷水机组优点：1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节缺点：1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险D、模块化冷水机组优点：工业冷冻1.系活塞式冷水机组和螺杆式冷水机组的改良型，它是由多个冷水单元组合而成2.机组体积小，重量轻，高度低，占地小3.安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程缺点：1.价格较贵2.模块片数一般不宜超过8片E、水源热泵机组优点：1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便；缺点：1.在过度季节不能最大限度利用新风2.机组噪声较大3.机组多数暗装于吊顶内，给维修带来一定难度F、溴化锂吸收式冷水机组(蒸汽，热水和直燃型)优点：1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。

图解开启式螺杆制冷压缩机单级螺杆式制冷压缩机组：螺杆式制冷压缩机组主要部件：压缩机、油分离器、油冷却器、油泵、油压调节阀、吸⽓过滤器、油过滤器、吸排⽓截⽌⽌回阀、经济器（带经济器机组）、补⽓过滤器（带经济器机组）、电控、电机和联轴器等。

螺杆式压缩机：单级螺杆压缩机结构：螺杆压缩机部件组成：机体，转⼦，主轴承，轴封，平衡活塞，能量调节装置。

机体：组成：螺杆机机体分为三段，分别是吸⽓端座、汽缸体和排⽓端座。

结构：吸⽓端座，端⾯上开有吸⽓孔⼝，低温低压的制冷剂⽓体由此进⼊。

两个轴承孔承担转⼦重⼒，下部孔腔为滑阀导管移动通道。

油缸体内安装油活塞，油活塞在其内移动为能量调节提供动⼒。

汽缸体：端⾯有呈∞形的转⼦⼯作腔，与两个转⼦的端⾯贴合形成端⾯密封。

下部为滑阀移动腔。

外壁上铸有加强筋板，壁内铸有油⽓通道。

排⽓端座：排⽓端座也设有⽀撑阴阳转⼦的轴承孔，下部铸有排⽓腔，在靠近汽缸体的端⾯上开有排⽓孔⼝，与排⽓腔相同。

转⼦：结构：转⼦是⼀对平⾏放置的并相互啮合的螺杆，螺杆上具有特殊的螺旋齿型，其中具有凸齿型的称为阳转⼦，具有凹齿型的叫阴转⼦。

线特点--双边⾮对称全圆弧包络型线：转⼦直径相近，承载能⼒⾼。

双边：型线在转⼦节圆内外。

齿间⾯积⼤，⾯积利⽤系数⾼，容积效率⾼。

⾮对称：齿顶中⼼线两边。

泄漏三⾓形⼩，是对称型线的1/10。

全圆弧：没有点、直线、摆线，全部采⽤圆弧、椭圆、抛物线。

实现带密封，利于形成润滑油⾯，减少齿⾯磨损。

转⼦采⽤⾼强度球墨铸铁，疲劳强度⾼，耐磨减振,综合性能好。

转⼦加⼯采⽤磨削加⼯，相⽐铣削加⼯具有没有样板误差、没有⼑具误差、没有⼑具磨损、准确⽆误实现理论型线等优点。

转⼦平衡试验：⼯作原理：压缩机内的⼀对相互啮合，按⼀定传动⽐旋转的阴、阳转⼦，产⽣周期性的V型齿间容积变化，完成制冷剂⽓体的吸⼊、压缩和排出。

⼯作过程：（下附动图）滑动轴承：滑动轴承⼜称为流体动⼒轴承，是指轴被油膜⽀撑起来，不存在机械磨损部件，只要轴承被充以适当粘度和品质的润滑油，⼯作在适当的压⼒和温度下，⽆所谓轴承寿命。

关于空调制冷机房课程设计空调制冷机房课程设计3篇空调制冷机房课程设计篇1《空气调节用制冷技术》课程设计题目：北京某建筑空气调节系统制冷机房设计学院：建筑工程学院专业：建筑环境与设备工程姓名：陈兰东学号：__106指导教师：刘焕胜2015 年12月15日1原始条件1.1工况本工程为北京某建筑空气调节系统制冷机房设计，空调建筑所需冷量为1200KW，冷冻水供水温度7℃，回水温度12℃。

1.2原始资料北京夏季空调室外干球温度为33.5℃，空调室外湿球温度为26.4℃。

2方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往旅馆的各个区域，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。

从冷水机组出来的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此循环往复。

考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。

3负荷计算3.1制冷机房负荷一般对于间接供冷系统，当空调制冷量小于174KW时，A=0.15~0.20；当空调制冷量为174~1744KW时，A=0.10~0.15；当空调制冷量大于1744KW时，A=0.05~0.07；对于直接供冷系统，A=0.05~0.07。

对于间接供冷系统一般附加7%—15%，这里选取10%。

= (1+10%)=1200×(1+10%)=1320kW4设备选择4.1制冷机组4.1.1确定制冷剂种类和系统形式考虑到机场对卫生及安全的要求较高，宜选用R22为制冷剂，R22的适用范围和特点如下表4-1所示：R22适用范围表4-14.1.2确定制冷系统设计工况确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。

1SH-170-3-CN 应用手册Applications ManualSemi-hermetic Compact Screws CSH65 .. CSH95SH-170-3-CN半封闭整体式螺杆压缩机CSH65 .. CSH952SH-170-3-CN排气量（50Hz）Displacements(50Hz)SH-170-3-CN34SH-170-3-CN5SH-170-3-CN6SH-170-3-CN□ 完备的标准配置能量调节/卸载启动排气截止阀带焊接套管的吸气法兰内置排气单向阀视油镜带套筒的插入式油加热器 油服务阀大面积精吸气过滤器内置释压阀电气保护装置SE-E1可靠的选配件 □Fully equipped●Capacity control / start unloading●Discharge shut-off valve●Suction fl ange with brazing / welding bushing●Check valve in discharge gas outlet●Oil sight glass●Insertion type oil heater with sleeve●Oil service valve●Suction gas fi lter with large surface area andmesh●Internal pressure relief valve●Electronic protection device SE-E1□Approved optional accessories7SH-170-3-CN8SH-170-3-CN9SH-170-3-CNSH-170-3-CN10CAP Cooling capacityCapacity Steps 75% /50% /25% are rated values. The real residual capacities depend on operating conditions and com pressor design. Data can be speci fi ed with the BITZER Software.CAP CAP increasing CAP CAP constant CAP CAP decreasingIn fi nite capacity control in the range of 100%..25%Capacity control in the range of 100%..50%4-Step capacity controlCAP制冷量 75%，50%，25%的能量都是近 似值，实际冷量根据工况和压缩机设计。

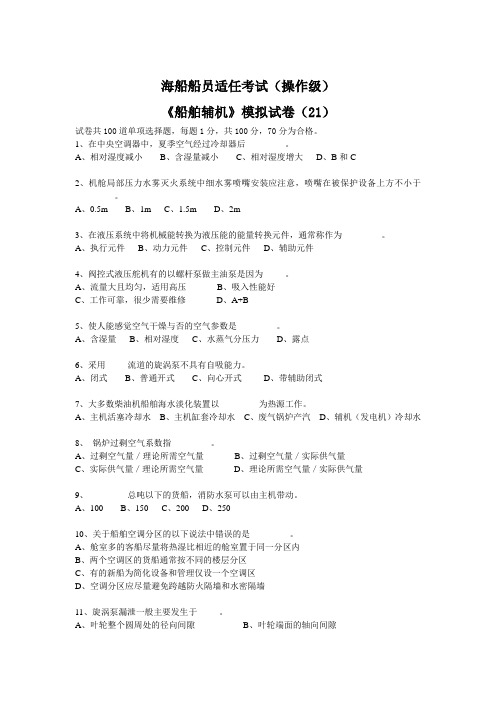

海船船员适任考试（操作级）《船舶辅机》模拟试卷（21）试卷共100道单项选择题，每题1分，共100分，70分为合格。
