新型cdte量子点材料
新型CdTe量子点材料是一种新型的半导体材料,具有很高的量子效
率和较高的稳定性。
在光电子学、生物医学等领域都有着广泛的应用
前景。
CdTe量子点材料是一种半导体纳米材料,具有很小的体积,通常只有几纳米。
它们的尺寸相对于它们的能带宽度非常小,因此它们可以表
现出半导体材料中独特的量子限制效应。
其中,CdTe量子点因其优越的光电性能和良好的化学稳定性,成为学术研究和新技术发展的重点。
CdTe量子点材料的制备方法有很多,其中最常用的方法是热分解或浴池法。
热分解法能够产生尺寸更加均匀的量子点,但是需要高温,不
少的量子点受到了热镀膜过程中的损害,从而导致它们在实际使用时
的效率降低。
与之相比,浴池法制备CdTe量子点的过程更加优化,
能够产生较小但更加均匀的粒子,并具有很高的产品收率。
CdTe量子点材料在电子学、光电互换体系、发光二极管(LEDs)、
太阳能电池、阴极发光显示器(OLEDs)和生物医学区域等方向都有
着广泛的应用前景。
例如,这些材料可以用于增强LED的效率和强度,因此具有广泛的照明和显示应用前景。
CdTe量子点荧光探针在药物
和生物领域中也有应用。
此外,CdTe量子点还被广泛地应用于生长着
原核生物和人类细胞的量子点探针,这有可能会在检测和治疗癌症等重大疾病方面产生重大影响。
总之,新型CdTe量子点材料是一种性质优异的材料,具有广泛的应用前景。
在未来,CdTe量子点材料的研究和利用将进一步开拓出新的应用领域。

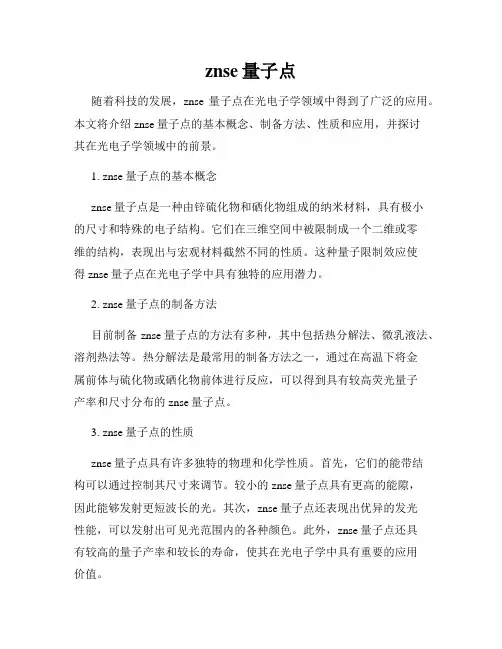

znse量子点随着科技的发展,znse量子点在光电子学领域中得到了广泛的应用。
本文将介绍znse量子点的基本概念、制备方法、性质和应用,并探讨其在光电子学领域中的前景。
1. znse量子点的基本概念znse量子点是一种由锌硫化物和硒化物组成的纳米材料,具有极小的尺寸和特殊的电子结构。
它们在三维空间中被限制成一个二维或零维的结构,表现出与宏观材料截然不同的性质。
这种量子限制效应使得znse量子点在光电子学中具有独特的应用潜力。
2. znse量子点的制备方法目前制备znse量子点的方法有多种,其中包括热分解法、微乳液法、溶剂热法等。
热分解法是最常用的制备方法之一,通过在高温下将金属前体与硫化物或硒化物前体进行反应,可以得到具有较高荧光量子产率和尺寸分布的znse量子点。
3. znse量子点的性质znse量子点具有许多独特的物理和化学性质。
首先,它们的能带结构可以通过控制其尺寸来调节。
较小的znse量子点具有更高的能隙,因此能够发射更短波长的光。
其次,znse量子点还表现出优异的发光性能,可以发射出可见光范围内的各种颜色。
此外,znse量子点还具有较高的量子产率和较长的寿命,使其在光电子学中具有重要的应用价值。
4. znse量子点的应用由于其优异的性质,znse量子点在光电子学领域中有广泛的应用。
首先,它们可以用于LED背光源、显示器件和光电转换器件等光源的研发。
其次,znse量子点还可用作生物探针和药物载体,用于生物成像和治疗。
此外,由于其较高的荧光产率和较长的寿命,znse量子点还可用于传感器和太阳能电池等领域。
5. znse量子点的前景随着光电子学技术的不断发展,znse量子点在光电子学领域中的应用前景非常广阔。
研究人员正在不断改进制备方法,提高量子产率和寿命,并进一步探索其在光电子学中的应用。
相信在不久的将来,znse 量子点将在LED照明、生物医学和能源领域等方面发挥重要的作用,并为人们的生活带来更多的便利和创新。
钙钛矿量子点的介绍钙钛矿量子点的介绍量子点是一种可控制的纳米材料,具有窄的发射光谱和高的光学发射效率。
由于具有优异的电子传输性能和光学性质,在荧光成像、生物标记、能源转化、光电器件等领域具有广泛的应用前景。
其中,钙钛矿量子点是一种备受关注的量子点,其优异的光学性质被认为是下一代光电器件所需要的能源转换材料。
下面我们将从类别、制备方法、光学性质、应用等方面进行介绍。
一、钙钛矿量子点的类别钙钛矿是一种具有优异光学性质和电学性质的材料,通常为ABX3型结构,其中A为有机离子、B可以是铅、锡、钛等离子,X可以是氯、溴离子等。
当前钙钛矿量子点的类别主要有CsPbX3(X=Cl、Br、I)、MAPI(CH3NH3PbI3)、CsPbBr3等。
二、制备方法目前已经开发出多种制备钙钛矿量子点的方法,其中最为常见的包括原位生长法、热分解法、溶剂热法等。
原位生长法是将钙钛矿前驱体加入碱性溶液中,在高温高压下形成核心结构,并通过后续的处理将其转变为钙钛矿量子点。
热分解法则是将有机和无机前驱体混合后,经过高温热分解得到钙钛矿量子点。
而溶剂热法则是通过及时改变反应溶液的pH值或者溶剂的种类与比例,从而调节产物的尺寸、形状、组成和物理化学性质,实现对钙钛矿量子点的可控性制备。
三、光学性质钙钛矿量子点具有高的量子效率,并且具有宽的吸收光谱和窄的发射光谱,使得其在可见光谱范围内能够同时吸收多种波长的光,并将其能量转化成强发光。
此外,钙钛矿量子点的缺陷能级、阴离子种类和镉离子修饰等因素,都可能在光学性质上产生影响。
例如,研究发现,通过在CsPbBr3量子点表面掺杂碘离子,可以明显提高其量子效率和发光亮度。
四、应用前景钙钛矿量子点具有优异的光学性质和电学性质,因此在各种领域中均有广泛的应用。
例如,钙钛矿量子点在荧光成像领域中被广泛应用于细胞成像、生物标记、蛋白质研究等;在固态照明中,钙钛矿量子点+ LED TM技术可以形成更加高效的LED光源,提高其整体能源利用效率;在太阳能电池中,钙钛矿量子点具有较高的光电转换效率和较好的稳定性,因此具有很好的应用前景。

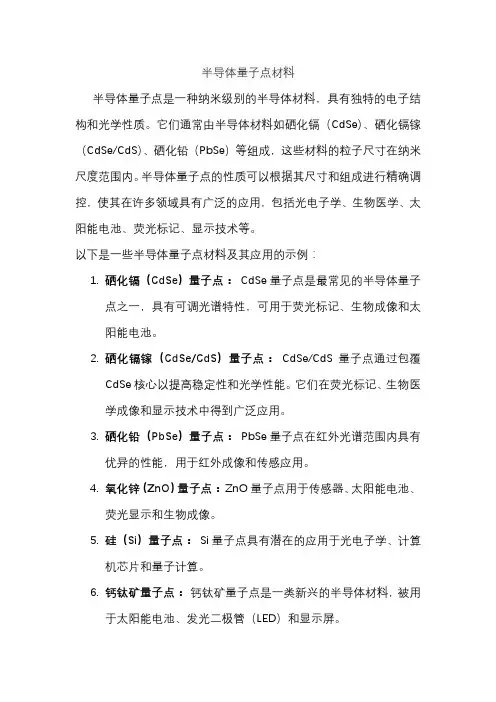

半导体量子点材料
半导体量子点是一种纳米级别的半导体材料,具有独特的电子结构和光学性质。
它们通常由半导体材料如硒化镉(CdSe)、硒化镉镓(CdSe/CdS)、硒化铅(PbSe)等组成,这些材料的粒子尺寸在纳米尺度范围内。
半导体量子点的性质可以根据其尺寸和组成进行精确调控,使其在许多领域具有广泛的应用,包括光电子学、生物医学、太阳能电池、荧光标记、显示技术等。
以下是一些半导体量子点材料及其应用的示例:
1.硒化镉(CdSe)量子点:CdSe量子点是最常见的半导体量子
点之一,具有可调光谱特性,可用于荧光标记、生物成像和太阳能电池。
2.硒化镉镓(CdSe/CdS)量子点:CdSe/CdS量子点通过包覆
CdSe核心以提高稳定性和光学性能。
它们在荧光标记、生物医学成像和显示技术中得到广泛应用。
3.硒化铅(PbSe)量子点:PbSe量子点在红外光谱范围内具有
优异的性能,用于红外成像和传感应用。
4.氧化锌(ZnO)量子点:ZnO量子点用于传感器、太阳能电池、
荧光显示和生物成像。
5.硅(Si)量子点:Si量子点具有潜在的应用于光电子学、计算
机芯片和量子计算。
6.钙钛矿量子点:钙钛矿量子点是一类新兴的半导体材料,被用
于太阳能电池、发光二极管(LED)和显示屏。
这些半导体量子点材料因其优越的光学和电学性质,以及可调控的尺寸和波长特性,对科研和工业应用都具有潜在的重要性。
它们在不同领域中都有广泛的应用,从生物医学到能源技术,都有潜力推动创新。

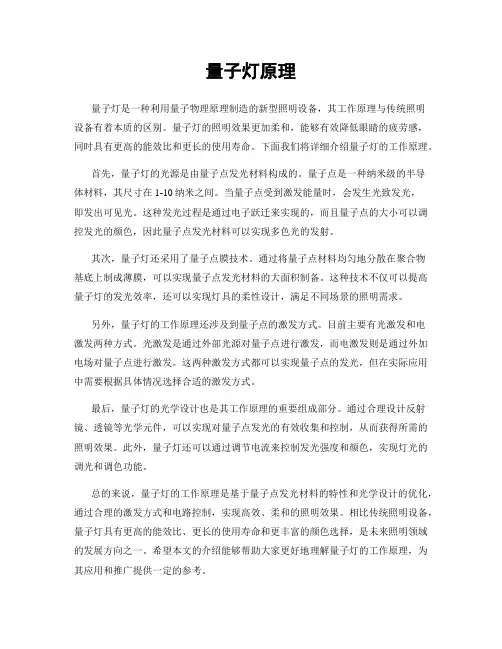

量子灯原理量子灯是一种利用量子物理原理制造的新型照明设备,其工作原理与传统照明设备有着本质的区别。
量子灯的照明效果更加柔和,能够有效降低眼睛的疲劳感,同时具有更高的能效比和更长的使用寿命。
下面我们将详细介绍量子灯的工作原理。
首先,量子灯的光源是由量子点发光材料构成的。
量子点是一种纳米级的半导体材料,其尺寸在1-10纳米之间。
当量子点受到激发能量时,会发生光致发光,即发出可见光。
这种发光过程是通过电子跃迁来实现的,而且量子点的大小可以调控发光的颜色,因此量子点发光材料可以实现多色光的发射。
其次,量子灯还采用了量子点膜技术。
通过将量子点材料均匀地分散在聚合物基底上制成薄膜,可以实现量子点发光材料的大面积制备。
这种技术不仅可以提高量子灯的发光效率,还可以实现灯具的柔性设计,满足不同场景的照明需求。
另外,量子灯的工作原理还涉及到量子点的激发方式。
目前主要有光激发和电激发两种方式。
光激发是通过外部光源对量子点进行激发,而电激发则是通过外加电场对量子点进行激发。
这两种激发方式都可以实现量子点的发光,但在实际应用中需要根据具体情况选择合适的激发方式。
最后,量子灯的光学设计也是其工作原理的重要组成部分。
通过合理设计反射镜、透镜等光学元件,可以实现对量子点发光的有效收集和控制,从而获得所需的照明效果。
此外,量子灯还可以通过调节电流来控制发光强度和颜色,实现灯光的调光和调色功能。
总的来说,量子灯的工作原理是基于量子点发光材料的特性和光学设计的优化,通过合理的激发方式和电路控制,实现高效、柔和的照明效果。
相比传统照明设备,量子灯具有更高的能效比、更长的使用寿命和更丰富的颜色选择,是未来照明领域的发展方向之一。
希望本文的介绍能够帮助大家更好地理解量子灯的工作原理,为其应用和推广提供一定的参考。
量子点荧光技术1. 介绍量子点荧光技术是一种基于量子点材料的荧光发射技术。
量子点是一种纳米级别的半导体材料,具有特殊的光学和电学性质。
通过控制量子点的大小和组成,可以实现对荧光发射的调控,从而应用于多个领域,如显示技术、生物医学和光电子学等。
2. 量子点的特性量子点具有以下几个主要特性:2.1 尺寸效应由于量子点的尺寸通常在纳米级别,其尺寸效应对其光学和电学性质有着显著影响。
量子点的能带结构会随着尺寸的改变而发生变化,从而导致荧光发射波长的调控。
2.2 窄发射带宽相比于传统的荧光材料,量子点具有更窄的发射带宽。
这意味着量子点可以发射更纯净的光,使得显示设备的色彩更加鲜艳和准确。
2.3 高发光效率量子点具有高发光效率,可以将电能转化为光能的效率达到90%以上。
这使得量子点在能源利用和光电子学领域具有广泛的应用前景。
3. 量子点荧光技术的应用量子点荧光技术在多个领域都有广泛的应用,以下是几个主要的应用领域:3.1 显示技术量子点荧光技术在显示技术中有着重要的应用。
通过使用不同大小和组成的量子点,可以实现对显示设备的发光颜色的调控,从而实现更鲜艳和准确的色彩显示。
此外,量子点还可以用于增强显示设备的亮度和对比度。
3.2 生物医学量子点荧光技术在生物医学领域有着广泛的应用。
量子点可以作为生物标记物,用于细胞和分子的成像。
由于量子点具有窄发射带宽和高发光效率的特性,可以提供更准确和清晰的图像,帮助研究人员更好地理解生物体内的结构和功能。
3.3 光电子学量子点荧光技术在光电子学领域也有着重要的应用。
量子点可以用于制造高效的光电子器件,如太阳能电池和光电二极管。
由于量子点具有高发光效率和尺寸效应的特性,可以帮助提高光电子器件的能量转换效率和性能稳定性。
4. 量子点荧光技术的发展和挑战量子点荧光技术在过去几十年中取得了重大的进展,但仍面临一些挑战和限制:4.1 毒性和环境影响目前广泛使用的量子点材料中含有一些有毒元素,如镉和铅。

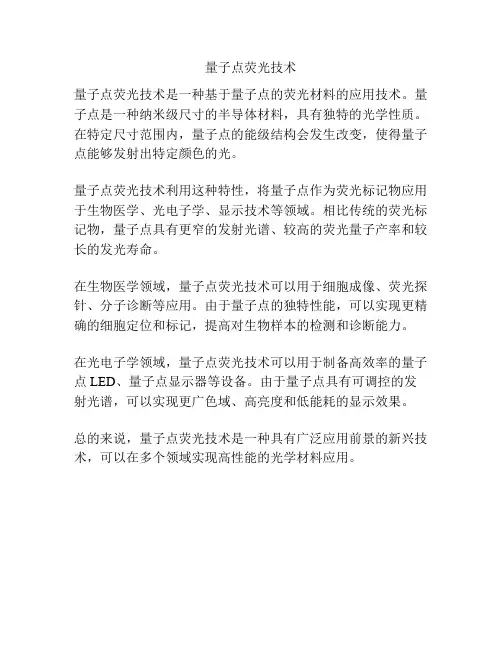

量子点荧光技术
量子点荧光技术是一种基于量子点的荧光材料的应用技术。
量子点是一种纳米级尺寸的半导体材料,具有独特的光学性质。
在特定尺寸范围内,量子点的能级结构会发生改变,使得量子点能够发射出特定颜色的光。
量子点荧光技术利用这种特性,将量子点作为荧光标记物应用于生物医学、光电子学、显示技术等领域。
相比传统的荧光标记物,量子点具有更窄的发射光谱、较高的荧光量子产率和较长的发光寿命。
在生物医学领域,量子点荧光技术可以用于细胞成像、荧光探针、分子诊断等应用。
由于量子点的独特性能,可以实现更精确的细胞定位和标记,提高对生物样本的检测和诊断能力。
在光电子学领域,量子点荧光技术可以用于制备高效率的量子点LED、量子点显示器等设备。
由于量子点具有可调控的发射光谱,可以实现更广色域、高亮度和低能耗的显示效果。
总的来说,量子点荧光技术是一种具有广泛应用前景的新兴技术,可以在多个领域实现高性能的光学材料应用。
生物医学荧光量子点功能材料的应用量子点(quantumdot,QD)又称为半导体纳米微晶体(semiconductornanocrystal)材料,由Ⅱ-Ⅱ族或Ⅱ-Ⅱ族元素组成,粒径为1~100nm,是小于或接近激子玻尔半径的半导体纳米颗粒[1]。
荧光量子点功能材料是一种新兴的无机发光纳米材料,因其独特的光学性能、电学和光电性质,克服了细胞在可见光区的自发荧光对标记分子所发信号的掩盖现象,较好地实现对所研究分子的长时间荧光标记观察。
因此,荧光量子点功能材料作为一种生物示踪的标志物,受到了越来越广泛的关注与研究,并已成为近期新的国内外研究热点。
1荧光量子点功能材料的基本特点及合成修饰方法1.1荧光量子点功能材料的基本特点探索和发展高灵敏度的非同位素检测方法一直是生物医学研究领域十分关注的课题,其中使用有机荧光染料来标记细胞是广泛应用的方法之一。
传统的荧光染料有着不可逾越的缺陷:较宽的发射光谱和较窄的激发光谱,在多种成分同时成像时容易造成荧光光谱的重叠,导致了荧光探针数量较少;荧光染料性质不稳定,容易分解和漂白,其产物易对细胞造成破坏[2]。
荧光量子点功能材料相比于传统的有机荧光分子,具有分子激发光谱特性好、发射光谱对称、吸收光谱宽而连续、荧光效率高、寿命长、光学化学稳定性、不易被生物活性物质降解等优点[3]。
量子点的荧光发射波长可以通过改变荧光量子点的半径以及化学成分而得到,因此其荧光覆盖了从近紫外光到近红外光的光谱范围。
量子点标记作为一种高灵敏度的非同位素检测方法,被认为是有机荧光标记染料的合适替代物。
1.2荧光量子点功能材料的合成及修饰方法荧光量子点功能材料的合成方法有溶胶法、溶胶凝胶法、微乳液法、电化学沉积法、气相沉积法等[4],其制备研究早期,普遍使用产量低、粒径分布特性差的气相沉积法或者是水溶液中的共沉淀法。
经过不断发展,荧光量子点功能材料的合成从有机金属法过渡到水相合成法,再到目前较为常用的溶胶法。
材料科学中的新型材料——石墨烯量子点石墨烯是一种由碳原子组成的单层薄片材料,具有独特的电学、热学和力学性质。
而石墨烯量子点,则是一种由数百个碳原子构成的零维材料,也称为碳量子点。
石墨烯量子点具有非常小的尺寸,通常在5-50纳米之间,因此具有许多独特的性质,使其成为材料科学中的新型材料。
本文将介绍石墨烯量子点的制备、结构、性质和应用。
一、制备方法石墨烯量子点的制备方法通常有两大类:顶部向下剥离法和底部向上生长法。
顶部向下剥离法是通过化学氧化或机械剥离的方法,从石墨烯材料中剥离出小尺寸的石墨烯量子点。
底部向上生长法则是将小分子碳源的分解产物在合适的条件下生长成石墨烯量子点。
这两种方法各有优劣,具体情况应根据实际需求选择。
二、结构和性质石墨烯量子点的结构和性质与其尺寸有着密切的关系。
一般来说,石墨烯量子点的表面能和光学性质随着尺寸的变化而发生改变。
对于小尺寸的石墨烯量子点来说,其表面积较大,通常会出现更高的物理、化学反应活性,因此具有更加丰富的应用前景。
此外,石墨烯量子点还具有独特的光电性质和发光性质,可用于开发新型的光电子器件。
三、应用前景石墨烯量子点在材料科学领域中具有广泛的应用前景。
一般来说,其应用可以分为几个方面:1、作为染料敏化太阳能电池的光电转换材料,提升光电转换效率。
2、作为催化剂的载体,能够提升催化剂的稳定性和催化性能,用于生产化学品或环境净化。
3、用于制造二维/三维材料的纳米复合材料,这些材料具有优异的电、磁、光学和机械性能。
4、作为生物染料分子,可用于细胞成像和药物传递。
总之,石墨烯量子点以其独特的结构和性质,在许多领域中如催化、能源、光电子器件、生物医学等方面都有着潜在的应用价值。
然而,石墨烯量子点还有许多问题需要解决,如制备方法的改进、结构和性质的优化等,这些问题的解决将会进一步推动其应用领域的扩展。
结语石墨烯量子点作为新型材料,展现出了非常广泛的应用前景,尤其在能源、催化、生物医学等领域应用广泛。
量子点光扩散板的工作原理-概述说明以及解释1.引言1.1 概述概述量子点光扩散板是一种具有高效能散射光能力的新型材料。
它利用量子点的特殊性质,实现了对光的高效能散射和扩散,具有很大的应用潜力。
在过去的几十年中,随着科学技术的发展和人们对材料特性的深入研究,量子点材料逐渐成为研究的热点。
量子点是一种纳米级别的半导体结构,其直径通常在1纳米到10纳米之间。
由于其尺寸的量子限制效应,量子点具有特殊的光学和电学性质。
例如,量子点具有窄的能带宽度,导致其对光的吸收和发射呈现出离散的能级结构。
而光扩散板是一种常见的光学器件,用于改变光的传播方向和光的空间分布。
一般来说,光在传播过程中会经历折射和反射等现象,使得光的传播方向无法精确控制。
而光扩散板通过散射光束,使光以更广泛的角度传播,从而可以实现光的有效扩散和均匀分布。
量子点光扩散板的工作原理是通过将量子点材料应用于光扩散板的制备过程中。
在材料制备中,量子点被均匀分散在透明基底材料中,形成了一个有序的结构。
当入射光照射到光扩散板上时,部分光会被量子点吸收,并在其能级间跃迁后重新发射出来。
由于量子点的离散能级结构,这些重新发射的光波长会发生变化,从而形成了散射光。
值得注意的是,量子点的能带宽度可以通过控制量子点的尺寸调节。
因此,在制备量子点光扩散板时,可以通过调节量子点的大小来控制散射光的波长范围。
这为光扩散板的应用提供了更大的灵活性。
总之,量子点光扩散板利用量子点材料的特殊性质,实现了对光的高效能散射和扩散。
它为光学器件的设计和应用提供了新的可能性,具有广泛的应用前景。
在接下来的正文中,我们将进一步探讨量子点的概念和特性,以及光扩散板的作用和应用。
1.2文章结构文章结构部分的内容应该包含以下信息:文章结构部分旨在介绍本文的组织和内容安排。
主要包括本文的章节划分及各个章节的主要内容概述。
本文主要包含三个部分:引言、正文和结论。
引言部分旨在引出文章的主题并对文章进行概述。
量子点发光材料综述
1.1 量子点的概述
量子点(quantum dot, QD)是一种细化的纳米材料。
纳米材料是指某一个维度上的尺寸小于100nm的材料,而量子点则是要求材料的尺寸在3个维度都要小于100nm[1]。
更进一步的规定指出,量子点的半径必须要小于其对应体材料的激子波尔半径,其尺寸通常在1-10nm 左右[2]。
由于量子点半径小于对应体材料的激子波尔半径,量子点能表现出明显的量子点限域效应,此时载流子在三个方向上的运动受势垒约束,这种约束主要是由静电势、材料界面、半导体表面的作用或是三者的综合作用造成的。
量子点中的电子和空穴被限域,使得连续的能带变成具有分子特性的分离能级结构[1]。
这种分离结构使得量子点有了异于体材料的多种特性以及在多个领域里的特殊应用。
1.2 量子点的特性
由于量子点中载流子运动受限,使得半导体的能带结构变成了具有分子原子特性的分离能级结构,表现出与对应体材料完全不同的光电特性。
1.2.1 量子尺寸效应
纳米粒子中的载流子运动由于受到空间的限制,能量发生量子化,连续能带变为分立的能级结构,带隙展宽,从而导致纳米颗粒的吸收和荧光光谱发生变化[3]。
这种现象就是典型的量子尺寸效应。
研究表明,随着量子点尺寸的缩小,其荧光将会发生蓝移,且尺寸越小效果越显著[4]。
1.2.2 表面效应
纳米颗粒的比表面积为,也就是说量子点比表面积随着颗粒半径的减小而增大。
量子点尺寸很小,拥有极大的比表面积,其性质很大程度上由其表面原子决定。
当其表面拥有很大悬挂键或缺陷时,会对量子点的光学性质产生极大影响[5]。
1.2.3 量子隧道效应
量子隧道效应是基本的量子现象之一。
简单来说,即当微观粒子(例如电子等)能量小于势垒高度时,该微观粒子仍然能越过势垒。
当多个量子点形成有序阵列,载流子共同越过多个势垒时,在宏观上表现为导通状态。
因此这种现象又称为宏观量子隧道效应[6][7]。
1.2.4 介电限域效应
上世纪七十年代Keldysh等人首先发现了介电限域效应[8]。
该现象可以表示为在不同介质中,因两种不同材料接触界面引起的介电作用变强的现象。
与未被介质包裹的量子点相比,被介质包裹的量子点屏蔽效应变弱,带电粒子间库伦作用变大,增加了激子的振子强度和结合能,体现到吸收光谱上就表现为光谱红移。
1.2.5 Stark效应
在量子点上加上外电场时,激子会得到额外的能量,第一吸收峰会发生改变,这种现象称为Stark效应。
对量子点而言,所有外加电场均会导致吸收光谱的红移,且红移程度随电场强度的增加而增加[9]。
1.3 半导体量子点的光学性质
量子点的发光原理与常规半导体发光原理相近,均是材料中载流子在接受外来能量后,达到激发态,在载流子回复至基态的过程中,会释放能量,这种能量通常以光的形式发射出去。
与常规发光材料不同的是,量子点发光材料还具有一下的一些特点。
1.3.1 发射光谱可调节
半导体量子点主要由ⅡB-ⅥA、ⅢA-ⅤA或者ⅣA-ⅥA族元素构成。
尺寸、材料不同的量子点发光光谱处于不同的波段区域[10]。
如不同尺寸的ZnS量子点发光光谱基本涵盖紫外区,CdSe 量子点发光光谱基本涵盖可见光区域,而PbSe量子点发光光谱基本涵盖红外区,如图1.1所示[11]。
即使是同一种量子点材料,其尺寸的不同,其发光光谱也不一样。
以CdSe为例,如图1.2所示,当CdSe颗粒半径从1.35nm增加至2.40nm时,其发射光波长从510nm增加至610nm。
1.3.2宽的激发光谱和窄的发射光谱
能使量子点达到激发态的光谱范围较宽,只要激发光能量高于阈值,即可使量子点激发。
且不论激发光的波长为多少,固定材料和尺寸的量子点的发射光谱是固定的,且发射光谱范围较窄且对称。
1.3.3 较大的斯托克斯位移
量子点材料发射光谱峰值相对吸收光谱峰值通常会产生红移,发射与吸收光谱峰值的差值被称为斯托克斯位移。
相反,则被称为反斯托克斯位移。
斯托克斯位移在荧光光谱信号的检测中有广泛应用。
量子点的斯托克斯位移较常规材料而言要大。
