建筑结构屋顶概括

古代建筑屋顶结构名称
一、顶式屋顶：
1、瓦灰顶：以瓦片覆盖的顶层，在中国古代建筑中常见，如宫殿，寺庙等。

由于瓦片质地坚硬，能够承受大雨的冲击而不漏水，因此这种屋顶备受古代建筑设计者的青睐。

2、椽顶：一种古代建筑的屋顶，通常是由一系列横板桁架组成，用木板或竹板打造而成。

这种屋顶具有较强的抗风性，能够承受大雨的冲击而不漏水，因此在古代建筑中非常常见。

3、砖顶：古代建筑中常用的一种屋顶，由砖块和水泥构成，具有较高的抗压强度，能够承受大雨的冲击而不漏水，因此受到古代建筑设计者的青睐。

二、植物屋顶：
1、屋顶花园：古代建筑中常见的一种屋顶，通常是用草坪覆盖，因此可以抵御高温，凉爽舒适，植物在屋顶上绽放，也使屋顶美观大方。

2、绿色屋顶：通过植物和植被覆盖屋顶，使屋顶可以承受较大的降雨，减少屋顶的温度，减少雨水冲刷，同时保持屋顶的美观。

3、垂藤屋顶：采用植物覆盖屋顶而形成的建筑结构，具有保护屋顶、减少温度、降低噪音、减少污染等优点，是古代建筑的一个特色。

油毡瓦屋面屋脊铺设图
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于2 50mm，铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖 收头部位，镀锌钢板用钉固定在墙内木砖上或直接用水泥钉 钉在墙上，上口与墙之间的缝隙用密封材料封严。 见下页图
油毡瓦屋面泛水构造
坡屋顶的屋面构造
（一）平瓦屋面的构造 （二）油毡瓦屋面
油毡瓦的铺设
2、油毡瓦屋面的细部构造
（1）檐口 ➢ 自由落水檐口：油毡瓦要伸出封檐板10∼20mm，首排应加倒
铺油毡瓦一层。 ➢ 天沟排水檐口：油毡瓦要深入沟内10∼20mm。
见下页图
油毡瓦屋面檐口构造
（2）屋脊 铺设屋脊时，应将油毡瓦沿切槽剪开，分成四块作为脊瓦，每 块用两个油毡钉固定在屋脊线两侧，并应搭盖住丙坡面瓦接缝 的1/3。脊瓦与脊瓦的压盖不应小于脊瓦面积的1/2，并应顺年 主导风向搭接。 见下页图
油毡瓦屋面屋脊铺设图
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于2 50mm，铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖 收头部位，镀锌钢板用钉固定在墙内木砖上或直接用水泥钉 钉在墙上，上口与墙之间的缝隙用密封材料封严。 见下页图
油毡瓦屋面泛水构造
坡屋顶的形式和支承结构
• 斜屋顶窗本身应做好防水、排水外，更要做好洞口 周围与屋面之间的防水。
斜屋顶窗
（二）油毡瓦屋面
• 油毡瓦是以玻璃纤维为胎基经浸涂石油沥清后，面层热压天然 各色彩砂，背面撒以隔离材料而制成的瓦状片材。
• 瓦的形状有方形和圆形，尺寸为1000mm×333mm，厚度＞2.8mm。 • 油毡瓦屋面适用于坡度大于20%的屋面。
坡屋顶的屋面构造
（一）平瓦屋面的构造 （二）油毡瓦屋面

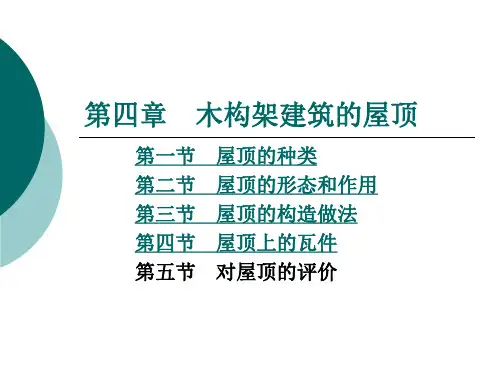

第一节 屋顶的种类
屋顶的构成要素 一、正式建筑的屋顶 二、杂式建筑的屋顶 三、卷棚式 四、重檐 五、屋顶等级
四、重檐
1. 重檐庑殿 2. 重檐歇山 3. 重檐攒尖
第一节 屋顶的种类
屋顶的构成要素 一、正式建筑的屋顶 二、杂式建筑的屋顶 三、卷棚式 四、重檐 五、屋顶等级
五、屋顶等级（正式建筑而言）
二、杂式建筑的屋顶
1. 攒尖顶 2. 盔顶 3. 盝顶 4. 勾连搭 5. 组合式屋顶
杂式建筑的屋顶
1. 攒尖顶
四角攒尖顶—四垂脊，圆攒尖顶—无垂脊
杂式建筑的屋顶
第一节 屋顶的种类
屋顶的构成要素 一、正式建筑的屋顶 二、杂式建筑的屋顶 三、卷棚式山 3. 卷棚歇山 庑殿顶没法做卷棚
（二）屋顶的组合形态
脊、庇活变与屋顶的派生型
1) 脊变 I. 正脊隐匿：卷棚顶 II. 增脊 III.脊夸张 2) 庇变
增脊
脊、庇活变与屋顶的派生型
1) 脊变 I. 正脊隐匿：卷棚顶 II. 增脊 III.脊夸张 2) 庇变
脊夸张：马头墙
脊、庇活变与屋顶的派生型
1) 脊变 I. 正脊隐匿：卷棚顶 II. 增脊 III.脊夸张 2) 庇变
底层：椽条、望板、苫背 面层：瓦
瓦
按材质分：琉璃瓦、布瓦 按色彩分：青灰色，黄、绿、蓝、黑等色 按铺瓦方式分：筒瓦屋面、仰瓦灰梗屋面、干槎瓦
屋面、棋盘心屋面等 按用瓦情况分：满铺、剪边
屋顶铺瓦的不同形式
2. 脊：是由于对庇的交接线和边 沿线的特殊处理而产生的
1) 形态：呈线的形态 2) 类别：
2. 竖向组合
1) 重檐构成 2) 重楼构成 3) 重檐—重楼构成
3. 竖向—水平构成

古建筑之屋顶
中国古代建筑的屋顶 可分为庑殿式顶、歇 山式顶、悬山式顶、 硬山式顶、攒尖式顶 和录顶等形式。按屋 檐的层数分，庑殿顶、 歇山顶和攒尖顶又分 为单檐和重檐两种。 歇山式、悬山式和硬 山式又分出一种没有 正脊的卷棚式屋顶。 此外，歇山式还分出 一种极少见的十字歇 山顶。
古建筑之庑殿顶
庑殿顶 又称四阿顶， 五脊四坡式，又叫五 脊顶。前后两坡相交 处是正脊，左右两坡 有四条垂脊，分别交 于正脊，四角各有一条 短垂脊，共九脊。现 存的古建筑物中，如 太和殿和曲阜孔庙大 成殿。重檐庑殿顶是 清代所有殿顶中最高 等级，只有皇帝和孔 子的殿堂可以使用。
顶）
古建筑之录顶
录顶 屋顶（四边或正多 边形）上部做成平顶，下 部做成四面坡四向（或多 面坡多向）。垂脊上端有 横脊，横脊排水的数目与 角数相同。各条横脊首尾 相连，故亦称圈脊。
上面是平顶，往下有斜坡和屋檐
古建筑之卷棚顶
卷棚顶 屋面双坡，屋顶 最上方没有突出的正脊。 从梁架结构看，梁架最上 方没有正中的脊檩，而是 在上方两侧并列两个脊檩， 上加弧形罗锅椽，使两坡 相接处呈圆弧形。硬山式、 悬山式和歇山式都可以做 成卷棚顶。此种建筑，园 林中居多；宫殿建筑群中， 太监、佣人等居住的边房， 多为此顶。
上图为前面为卷棚式硬山
古建筑之卷棚顶
左图为卷棚式歇山
左图为悬山式卷棚顶
古建筑之十字歇山式屋顶
左图为歇山 式的变种— —十字歇山 式（临汾东 岳庙元代戏
台）
古建筑之三川脊式屋顶
硬山式变种——三川 脊式硬山 正脊中间高起来，并 在高起来的两侧增加 垂脊
左图为三川脊式 歇山 .
古建筑之结构框架
中国古代建筑的承重部分为框架结 构，主要包括梁、柱、檩、椽、枋 等。关于中国古代建筑各承重部分 的名称，有不同的说法。一般来说， 如果以横向的屋脊作为x轴，以房 屋进深方向为y轴，以垂直的立柱 方向为z轴的话，z轴方向的圆木为 柱；y轴方向的圆木或方木为梁， 梁由下至上层层重叠，逐渐缩短， 最下方的长梁落在柱头上或通过斗 拱落在柱头上，上下的每层梁之间 由短柱支撑形成梁架；x轴方向的 圆木为檩，最上方为脊檩；沿屋顶 向下，在相邻两个梁架之间的每根 梁端架檩；在檩架形成的斜面上， 在檩上排列椽，形成屋顶的两个坡 面的骨架。在骨架上加置望板，覆 以瓦，就形成了屋顶。
