合金钢牌号(ppt)

合金钢是按钢材的含碳量以及所含合金元素的种类和数量编号的。

①钢号首部是表示含碳量以及所含合金结构钢与碳素结构钢相同，以万分之一的碳作为单位，如首部数字为45，则表示平均含碳量为0.45%；合金工具钢以千分之一的碳作为单位，如首部数字为5，则表示平均含碳量为0.5%。

②在表示含碳量的数字后面，用元素的化学符号表示出所含的合金元素。

合金元素的含量以百分之几表示，当平均含量小于1.5%时，只标明元素符号，不标含量。

如25Mn2V，表示平均含碳量为0.25%，含锰量约为2%，含钒量小于1.5%的合金结构钢。

又如9SiCr，表示平均含碳量为0.9%，含硅、铬都少于1.5%的合金工具钢。

③对于含碳量超过1.0%的合金工具钢，则在牌号中不表示含碳量。

如CrWMn钢，表示含碳量大于1.0%并含有铬、钨、锰三种合金元素的合金工具钢。

但也有特例，高速钢的含碳量小于1.0%，牌号中也不表示含碳量。

如W18Cr4V钢，其含碳量仅为0.7%～0.8%。

④特殊性能钢牌号中也不表示方法基本上与合金工具钢相同。

如2Cr13，表示平均含碳量为0.2%，含铬量约为13%的不锈钢。

⑤有些特殊用钢，则用专门的表示方法，如滚动轴承钢，其牌号以G表示，不标含碳量，铬的平均含量用千分之几表示。

如GCr15，表示含铬量为1.5%的滚动轴承钢。

⑥对于高级优质钢，在钢号末尾加一个“A”字，如38CrMoAIA。

军工钢军工钢高强钢具有硬性高、耐磨性好、强度高等特性，也用于制造性能要求高的模具、轧辊、高温轴承和高温弹簧等。

军工钢高强钢经热处理后的使用硬度可达HRC63以上，在600℃左右的工作温度下仍能保持高的硬度，而且其韧性、耐磨性和耐热性均较好。

退火状态的军工钢高强钢的主要军工钢元素有多、钼、铬、钒，还有一些军工钢高强钢中加入了钴、铝等元素。

这类钢属于高碳高军工钢莱氏体钢，其主要的组织特征之一是含有大量的碳化物。

铸态高速工军工钢高强钢具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。

这些碳化物对低军工钢高强钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。

碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。

工具钢分析仪分析钨、钼是军工钢高强钢的主要元素，对钢的二次硬化和其他性能起重要作用。

铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。

钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。

火温度很高，接近熔点，军工钢其目的是使军工钢碳化物更多的溶入基体中，使钢具有更好的二次硬化能力。

低军工钢高强钢淬火后硬度升高，此为第一次硬化，但淬火温度越高，则回火后的强度和韧性越低。

淬火后在350℃以下低温回火硬度下降在350℃以上温度回火硬度逐渐提高，至520~580℃范围内回火(化学成分不同，回火温度不同)出现第二次硬度高峰，并超过淬火硬度，此为二次硬化，这是低军工钢高强钢的重要特性。

军工钢属于合金钢的一种用途，因为强度，硬度，耐腐蚀性等各性能更强，适用于军用设备的特殊材料。

合金钢钢里除铁、碳外，加入其他的元素，就叫合金钢，是在普通碳素钢基础上添加适量的一种或多种合金元素而构成的铁碳合金。

根据添加元素的不同，并采取适当的加工工艺，可获得高强度、高韧性、耐磨、耐腐蚀、耐低温、耐高温、无磁性等特殊性能。

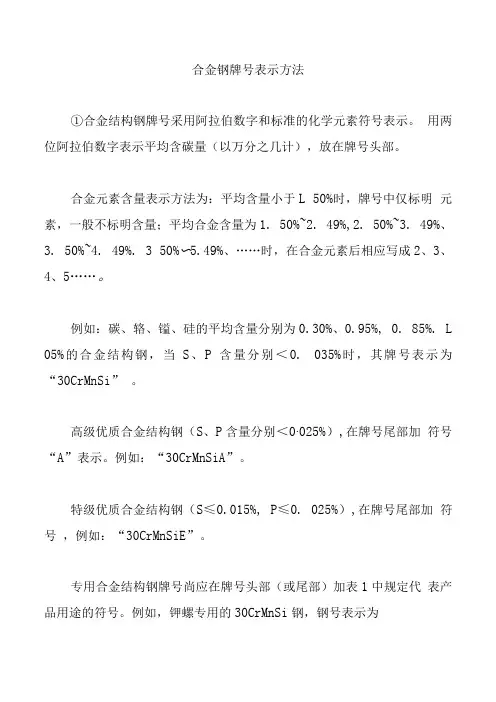

合金钢牌号表示方法①合金结构钢牌号采用阿拉伯数字和标准的化学元素符号表示。

用两位阿拉伯数字表示平均含碳量（以万分之几计），放在牌号头部。

合金元素含量表示方法为：平均含量小于L 50%时，牌号中仅标明元素，一般不标明含量；平均合金含量为1. 50%~2. 49%,2. 50%~3. 49%、3. 50%~4. 49%. 3 50%〜5.49%、……时，在合金元素后相应写成2、3、4、5……。

例如：碳、辂、镒、硅的平均含量分别为0.30%、0.95%, 0. 85%. L 05%的合金结构钢，当S、P含量分别＜0. 035%时，其牌号表示为“30CrMnSi” 。

高级优质合金结构钢（S、P含量分别＜0∙025%）,在牌号尾部加符号“A”表示。

例如：“30CrMnSiA”。

特级优质合金结构钢（S≤0.015%, P≤0. 025%）,在牌号尾部加符号，例如：“30CrMnSiE”。

专用合金结构钢牌号尚应在牌号头部（或尾部）加表1中规定代表产品用途的符号。

例如，钾螺专用的30CrMnSi钢，钢号表示为ML30CrMnSio②合金弹簧钢牌号的表示方法与合金结构钢相同。

例如：碳、硅、镒的平均含量分别为0. 60%、1.75%、0.75%的弹簧钢，其牌号表示为"60Si2Mn''。

高级优质弹簧钢，在牌号尾部加符号“A”，其牌号表示为“60Si2MnA”。

优质碳素结构钢采用两位阿拉伯数字（以万分之几计表示平均含碳量）或阿拉伯数字和元素符号、表1中规定的符号组合成牌号。

①沸腾钢和半镇静钢，在牌号尾部分别加符号“F”和“b”。

例如：平均含碳量为0.08%的沸腾钢，其牌号表示为“08F” ；平均含碳量为0. 10%的半镇静钢，其牌号表示为“10b”。

②镇静钢（S、P分别W0.035%）一般不标符号。

例如：平均含碳量为0.45%的镇静钢,其牌号表示为“45”。

③较高含镒量的优质碳素结构钢，在表示平均含碳量的阿拉伯数字后加镒元素符号。

3. 合金元素对回火转变的影响
• 提高钢的回火稳定性：Cr Mo W V Nb Si • 产生二次硬化：Mo W V Ti等合金元素使钢在 500~600℃回火时硬度升高 • 回火脆性: 第一类： 250~400℃ 不可逆 防止方法：就是避开这一温度范围回火。 第二类： 500~600℃可逆 防止方法：在500～600 ℃快速冷却。 加入合金元素W、Mo。
一． 合金元素对钢中基本相的影响
1. 溶于基体中形成合金 F 或合金 A
合金元素溶入铁素体后，产生固溶强化，使铁素体的 强度、硬度提高，但塑性、韧性都有下降趋势。
2. 与碳作用形成合金碳化物如 (Fe, Mn)3C
弱碳化物元素: Fe、Mn。 中强碳化物元素: Cr、Mo、W。 强碳化物元素: V、Ti、Nb、Zr。 3.单独形成特殊碳化物，如TiC、NbC、VC， 具有高熔点、高硬度、高耐磨的性能，且稳 定性极高。
编号原则 Q表示屈服点的字母，用最低屈服 强度数值表示
钢种举例 Q345C 20CrMnTi
数字表示含碳量的万分数，化学元 素符号表示主加元素，后面的数字 表示所加元素的百分数
40Cr 60Si2Mn
G表示滚动轴承钢，数字表示含铬量 的千分数
GCr15 W18Cr4V
数字表示含碳量的千分数，化学元素 符号表示主加元素，后面的数字表示 所加元素的百分数
二．合金元素对Fe-Fe3C相图的影响
影响A和F存在的范围 Mn、Ni、Co等扩大γ相区，扩大A存在的区域， 如1Cr18Ni9和ZGMn13，室温下单相A Cr、Mo、W、V、Ti、Si缩小γ相区均缩小A 存在区域，如1Cr17Ti高铬铁素体不锈钢
Mn对奥氏体区的影响
Cr对奥氏体区的影响

21.11.2024
11
(3) 回火稳定性差 碳钢在进行调质处理时，为了保证较高的强度 需采用较低的回火温度这样钢的韧性就偏低； 为了保证较好的韧性，采用高的回火温度时强 度又偏低，所以碳钢的综合机械性能水平不高。 (4) 不能满足特殊性能的要求 碳钢在抗氧化、耐蚀、耐热、耐低温、耐磨损以 及特殊电磁性等方面往往较差，不能满足特殊使 用性能的需求。碳钢不能完全满足科学技术和工 业的发展要求。为了提高钢的性能，在铁碳合金 中特意加入合金元素。所获得的钢种称为合金钢。
也较好，被广泛用于制造桥梁、锅炉、船舶等大型结构。
●强度级别超过500 MPa后，铁素体和珠光体组织难以 满足要求，于是发展了低碳贝氏体钢。加入Cr、Mo、 Mn、B等元素，有利于空冷条件下得到贝氏体组织， 使强度更高，塑性、焊接性能也较好，多用于高压
锅炉、高压容器等。
21.11.2024
21
5. 热处理特点 这类钢一般在热轧空冷状态下使用， 不需要进行专门的热处理。使用状 态下的显微组织一般为铁素体+索氏体。
21.11.2024
32
40Cr钢经不同温度回火后的机械性能 (直径D=12mm, 油淬)
21.11.2024
21.11.2024
5
常用优质碳素结构钢： ●08F 塑性好，可制造冷冲压零件；
●10、20钢 冷冲压性与焊接性能良好，可用 作冲压件及焊接件，经过热处理 （如渗碳）也可以制造轴、销等零件；
●35、40、45、50钢
经热处理后，可获得良好的综合机械性能 ，用来制造齿轮、轴类、套筒等零件；
21.11.2024
21.11.2024
28
汽
车 万 向
连 杆
节

~1.
0.20 ~0.06 0.20 0.70 16~35
70 Q460
0
WNi≤ 35~50
0.70
≥275 ≥255 ≥345 ≥325 ≥295 ≥390 ≥370 ≥350
≥420 ≥400 ≥380
≥460 ≥440 ≥420
70 470~6 21~22 34 30 490~6 19~20 34 50
中温高压容器。
厚度或
化学成分/%
直径
力学性能
钢号
/mm
应用举例
C
Mn Si
V
Nb Ti 其他
≤0.16 0.80 ≤0.55 0.02~ 0.015 0.02~
<16
σs/MPa σ
δ5/% AKV/J(
b/MPa
20℃)
≥295 390~5 23 34 桥梁，车辆，
Q295
~1.
0.15 ~0.06 0.20
Q390 60
0
WNi≤ 35~50
0.70
≤0.20 1.00 ≤0.55 0.02~ 0.015 0.02~ WCr≤ <16
~1.
0.20 ~0.06 0.20 0.40 16~35
Q420 70
0
WNi≤ 35~50
0.70
≤0.20 1.00 ≤0.55 0.02~ 0.015 0.02~ WCr≤ <16
• 热处理：包括预先热处理(球化退火)和最终热处理(淬火
+低温回火)。组织为M回+颗粒状碳化物+A’(少量)；精密 轴承：淬火后进行冷处理(-60～-80℃), 可以减少A’、 稳定尺寸；然后低温回火；并在磨削后稳定化处理。

常用合金调质钢的牌号引言合金调质钢是一种经过热处理和机械加工的钢材，具有优异的力学性能和耐磨性。

在工业领域广泛应用，特别在制造重型机械和工具时具有重要作用。

本文将介绍一些常用合金调质钢的牌号及其特点。

1. 42CrMo442CrMo4是一种低碳合金钢，主要用于制造大型和高负荷的机械设备的零件。

具有高强度和良好的硬化性能，适合进行淬火和回火处理，以达到所需的机械性能。

该材料的化学成分：碳(C)含量为0.38-0.45%，铬(Cr)含量为0.90-1.20%，钼(Mo)含量为0.15-0.30%，镍(Ni)含量小于等于0.30%。

此外，还含有少量磷(P)和硫(S)等杂质。

42CrMo4牌号的钢材具有高强度、良好的耐磨性和抗疲劳性能，可广泛应用于制造轴承、齿轮、曲轴等工程零部件。

2. 34CrNiMo634CrNiMo6是一种高强度合金钢，通常用于制造大型机械设备和重型车辆的重要构件。

它具有较高的强度和耐磨性，适用于承受巨大冲击和振动负荷的工作环境。

该材料的化学成分：碳(C)含量为0.30-0.38%，锰(Mn)含量为0.50-0.80%，硅(Si)含量为0.15-0.40%，铬(Cr)含量为1.30-1.70%，镍(Ni)含量为1.30-1.70%，钼(Mo)含量为0.15-0.30%。

此外，还含有少量磷(P)和硫(S)等元素。

34CrNiMo6牌号的钢材具有优异的强度和韧性，可用于制造风力发电机轴、发动机曲轴、车辆传动轴等重型零部件。

3. 20CrMo20CrMo是一种低碳合金钢，具有良好的耐热性和焊接性能。

它在化学力学性能方面相对较低，但在高温和高压环境下具有良好的性能稳定性。

该材料的化学成分：碳(C)含量为0.17-0.24%，硅(Si)含量为0.17-0.37%，锰(Mn)含量为0.40-0.70%，铬(Cr)含量为0.80-1.10%，钼(Mo)含量为0.15-0.25%。

此外，还含有少量磷(P)和硫(S)等杂质元素。

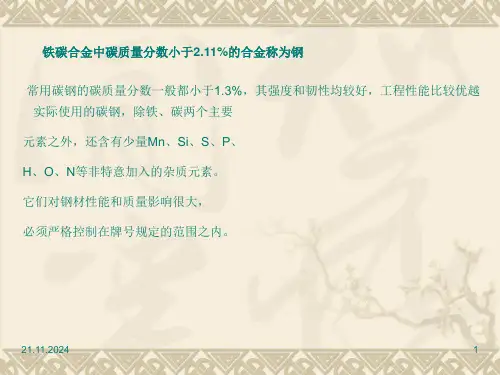

第六章 工业用钢
工业用钢按化学成分分为碳素钢和合金钢两大类。
碳素钢是指含碳量低于 2.11%的铁碳合金。
合金钢是指为了提高钢
的性能，在碳钢基础上
有意加入一定量合金元
素所获得的铁基合金。
精选课件
1
第一节 钢的分类及编号
一、钢的分类
1、按化学成分分
低碳钢 0.25%C 碳素钢 中碳钢 0.25~0.6%C
③ 当0.1%>含碳量上限> 0.03%时，以“0”表示，如 0Cr18Ni9（含碳量上限为0.08%）
④ 当0.03%≥含碳量上限>0.01%时（超低碳），以 “03”表示，如03Cr19Ni10(含碳量上限为0.03%）
⑤ 当含碳量上限≤0. 01%时
(极低碳)，以“01”表示，
如01Cr19Ni11（含碳量上
高碳钢 0.6%C
低合金钢 合金元素总量 5%
合金钢 中合金钢 合金元素总量 5~10%
高合金钢 合金元素总量 10%
精选课件
2
2、按质量分 钢的质量是以磷、硫的含量来划分的。 分为普通质量钢、优质钢、高级优质钢和特级优质钢. 根据现行标准，各质量等级钢的磷、硫含量如下：
钢类
普通质量钢 优质钢 高级优质钢 特级优质钢
淬火碳钢 回火 时的 硬度变化
当回火硬度相同时，合金钢比同含碳量碳钢回火温
度高。如果同温度回火，合金钢硬度比碳钢高。
精选课件
35
⑵ 产生二次硬化 含高W、Mo、Cr、V钢
淬火后回火时，由于析出 细小弥散的特殊碳化物及 回火冷却时A’转变为M回, 使硬度不仅不下降，反而 升高的现象称二次硬化。
化作用
非碳化物形成元素及过剩 的碳化物形成元素都溶于 铁素体，形成合金铁素体.

（1）形成合金铁素体，合金铁素体对钢具有固溶强化的作用。
7.3 合金钢
（2）形成合金碳化物
合金元素按其与钢中碳的亲和力的大小，可分为碳化物形成元 素和非碳化物形成元素两大类。
碳化物形成元素：常见碳化物形成元素有Mn、Cr、W、V、 Nb、Zr、Ti等（按形成的碳化物的稳定性程度由弱到强的次序排 列），它们在钢中一部分固溶于基体相中，一部分形成合金渗碳体， 含量高时可形成新的合金碳化物。
7.4.1低合金高强度结构钢
1. 化学成分及性能特点 低合金高强度结构钢的含碳量较低，一般不超过0.2%，合金
元素的含量不超过3%，因含碳量较低，所以其塑性、韧性和焊接 性能较好，此类钢中常加入的元素有Mn、Si、V、Nb、Ti、Al、 Mo和N等，其中以Mn最为常用。
C：在钢中形成珠光体或弥散析出的合金碳化物，使钢得到强 化。在合金钢中为来形成一定量的碳－氮化物，碳的含量只需要 0.01~0.02％，所以降碳是这类钢发展的必然趋势，从而可大大改善 钢的韧性和焊接性能。
7.1.4 P对钢性能的影响
磷由炼钢时由矿石带入到钢中，它能够增加钢的强度和硬度， 但对塑性变形、冲击韧性的负面作用更加明显，[但对塑性变形、 冲击韧性的负面作用更加明显，]特别是在低温时，它使钢材显著 变脆，这种现象称为"冷脆"。冷脆使钢材的冷加工及焊接性能变 坏，含磷越高，冷脆性越大，故钢中对含磷量控制较严，所以一般 说磷也是有害元素。
Mn：Mn/C比值越高，越有助于提高钢的屈服强度和冲击韧性。 锰降低了γ→α 转变温度，有利于针状铁素体的形核；另外，在加 热过程中可增大碳-氮化物形成元素在γ-Fe中的溶解度，从而增加 铁素体中碳化物的弥散析出量。高锰还可以导致钢的应力-应变特 性的变化，可以抵消晶格效应的强度损失。

详细描述
根据用途，合金钢可以分为结构钢、工具钢、不锈钢、耐热钢等。根据合金元素的种类和含量，合金钢可以分为 低合金钢、中合金钢、高合金钢等。根据金相组织，合金钢可以分为珠光体钢、奥氏体钢、马氏体钢等。这些分 类方式并不是互斥的，而是可以根据实际情况进行交叉分类。
PART 02
合金钢的分类
PART 02
https://
2023 WORK SUMMARY
合金钢的分类及牌号
REPORTING
目录
• 引言 • 合金钢的分类 • 合金钢的牌号 • 合金钢的应用领域 • 总结
https://
目录
• 引言 • 合金钢的分类 • 合金钢的牌号 • 合金钢的应用领域 • 总结
汽车工业
总结词
汽车工业是合金钢的重要应用领域之一，主 要用于制造汽车零部件和车身结构件。
详细描述
由于合金钢具有高强度、高韧性、良好的耐 腐蚀性和加工性能等特点，因此在汽车工业 中被广泛应用。例如，汽车的车身结构件、 底盘件、发动机部件等重要零部件多采用合 金钢制造，以提高汽车的安全性和可靠性。
汽车工业
建筑行业
总结词
建筑行业是合金钢的重要应用领域之一，主要用于桥梁、高层建筑、工业厂房等 大型建筑的结构件和连接件。
详细描述
由于合金钢具有高强度、高韧性、良好的焊接性能和耐腐蚀性等特点，因此在建 筑行业中被广泛应用。例如，高层建筑的梁、柱、板等结构件多采用合金钢制造 ，以提高建筑的安全性和稳定性。
机械制造
按化学成分分类
低合金钢
含有少量合金元素，如锰、硅、磷等， 主要用于制造对强度和韧性要求不高 的结构和机械零件。
中合金钢
高合金钢
含有大量合金元素，如铬、镍、钨、 钴等，主要用于制造对强度、韧性和 耐腐蚀性要求极高的工模具、不锈钢 和耐热钢等。

低合金工具钢
1.合金刃具钢 2)高速钢 高速钢是一种含钨、铬、钒等多种元素的高合金刃具 钢。高速钢主要合金元素总量达到10%～25%，具有较 高的淬透性。经过适当热处理后，具有高的硬度、红硬 性和耐磨性。当其切削刃的温度高达600 ℃时，仍能使 硬度保持50HRC以上，从而保证其切削性能和耐磨性。 切削速度可达碳素工具钢的1~3倍。 高速钢主要用于制造切削速度较高的刃具（车刀、钻 头等）和形状复杂、负荷较重的成形刀具（铣刀、拉刀 等）。此外，高速钢还可用于制造冷冲模、冷挤压模以 及某些耐磨零件。常用的高速钢有：钨系高速钢，其代 表为W18Cr4V；钼系高速钢，其代表为W6Mo5Cr4V2。
阅读和思考
阅读P14，P17-18回答 1.合金工具钢的牌号表示方法。 2.9SiCr和Cr12MoV两个牌号表示的具体意义 是什么？ 3.合金工具钢的分类。
合金工具钢牌号表示方法
合金工具钢的牌号表示方法与合金结构钢相似， 其区别在于用一位数字表示平均碳含量的千分数， 即一位数字+元素符号+数字。当碳含量大于或等 于1.00%时则不予标出。如： 9SiCr，其中平均碳含量为0.9%，Si、Cr的含量 都小于1.5%； Cr12MoV，表示平均碳含量大于1.00%，铬含量 约为12%，钼和钒的含量都小于1.5%的合金工具 钢。
度高得多，而且还
和耐磨性。因此，采用低合金高强度钢代替普通碳素结构钢可减轻结
具有良好的塑性、韧性、焊接性
构重量，保证使用可靠，节约钢材。如用普低钢16Mn（Q345）代替Q235钢， 一般可节约钢材25%～30%以上。 低合金高强度钢大多数是在热轧状态下使用。加工过程中经常采用冷弯、 冷卷和焊接成构件后不再进行热处理。主加元素为锰（0.8%～1.8%），为 了某些需要，还加入钒、钛、铌、铜或铬、钼、硼等元素，合金元素总量一 般不超过3%。最常见的牌号有

硬质合金钢牌号硬质合金钢牌号是指一种具有高硬度、高耐磨性和高强度的钢材。

它是由钢材和硬质合金粉末通过高温烧结而成的复合材料。

硬质合金钢牌号通常由数字和字母组合而成，每个牌号代表着不同的化学成分和性能特点。

下面是一些常见的硬质合金钢牌号：1. YG6：这是一种常用的硬质合金钢牌号，它由94%钨碳化物和6%钴粉末组成。

它具有高硬度、高耐磨性和良好的韧性，广泛应用于切削工具、矿山工具和机械零件等领域。

2. YG8：这是另一种常见的硬质合金钢牌号，它由92%钨碳化物和8%钴粉末组成。

与YG6相比，它的硬度稍高，耐磨性更好。

它适用于制造切削工具、矿山工具和冲压模具等。

3. YG10X：这是一种高硬度的硬质合金钢牌号，它由90%钨碳化物和10%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

4. YG15：这是一种超硬的硬质合金钢牌号，它由85%钨碳化物和15%钴粉末组成。

它具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和冲压模具等。

5. YW1：这是一种高速切削硬质合金钢牌号，它由93%钨碳化物和7%钴粉末组成。

它具有较高的硬度和耐磨性，适用于制造高速切削工具和刀具等。

6. YW2：这是另一种高速切削硬质合金钢牌号，它由91%钨碳化物和9%钴粉末组成。

与YW1相比，它的硬度稍低，但耐磨性更好。

它适用于制造高速切削工具和刀具等。

除了上述常见的硬质合金钢牌号外，还有许多其他牌号，如YG3、YG11、YG20等。

每个牌号都有其特定的化学成分和性能特点，可以根据具体应用场景选择适合的牌号。

总之，硬质合金钢牌号是一种重要的材料标识，它能够帮助人们选择适合的材料来满足不同领域的需求。

在实际应用中，我们需要根据具体情况选择合适的硬质合金钢牌号，以确保材料具有良好的性能和可靠性。

YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。

K01 YG3XYG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。

K05 YG6AYG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。

K10 YG6XYK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。

具有较高的耐磨性及韧性。

K15 K20 YK15YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。

K20 YG6YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。

K20 YG6X-1YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。

K30 YG8NYG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。

K30 YG8YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。

K35 YG10XYS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。

K30 YS2TYL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。

K15-K25 YL10.1YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具和耐磨零件。

《金属材料与热处理》导学案主备人：栾义审核人：栾义编号：017§5-2 合金钢的分类和牌号【使用说明】1、依据学习目标，全体同学积极主动的根据教材内容认真预习并完成导学案，小组长做好监督与检查，确保每位同学都能认真及时的预习相关知识。

2、结合导学案中的问题提示，认真研读教材，回答相关问题。

3、要求每位同学认真预习、研读课本，找出不明白的问题，用红笔做好标记。

【学习目标】1、知识与技能：掌握合金钢的分类和牌号。

2、学习与方法：通过研读课本，积极讨论，踊跃展示，能识别一般的合金钢牌号，并能根据牌号分析其用途。

3、情感态度价值观：激情投入，大胆质疑，快乐学习。

【重点难点】合金钢的分类合金钢的牌号【自主学习】合金钢的分类重要级别：★★★★★合金结构钢重要级别：★★★★★合金工具钢重要级别：★★★★★高速钢重要级别：★★★★★特殊性能钢重要级别：★★★★★【合作探究】1、合金钢的分类方法。

2、合金钢的牌号编制有何特点？班级：姓名：使用时间：年月日3、简述合金结构钢的牌号表示方法，并标出40Cr、60Si2Mn等牌号的含义。

4、简述合金工具钢的牌号表示方法，并标出9SiCr、Cr12MoV等牌号的含义。

5、简述高速钢的牌号表示方法，并标出W18Cr4V等牌号的含义。

6、简述特殊性能钢的牌号表示方法，并标出2Cr13、0Cr18Ni9、00Cr30Mo2等牌号的含义。

7、简述特殊专用钢的牌号表示方法，并标出GCr15、GCr15SiMn、Y15等牌号的含义。

8、简述高级优质合金钢的牌号表示方法，并标出38CrMoAlA等牌号的含义。

【课后作业】(自己默写，组长监督)1、理解掌握本导学案内容，并完成习题册第五章第二节相关题目。

【学后反思】。
