几种微型电机驱动
- 格式:pdf
- 大小:95.84 KB
- 文档页数:4
微型马达用途微型电动马达是一种体积小、功率小的电动设备,其用途广泛,涵盖了许多不同的领域和应用。
下面将详细介绍微型马达的一些主要用途。
首先,在家用电器领域中,微型马达被广泛应用于各种家用电器中,如电动牙刷、剃须刀、电动剪刀、吸尘器、电动工具等。
微型马达的小体积和高效能转动使得这些设备更加轻便、易于携带,并且可以提供足够的转动力和速度,从而实现设备的正常运行。
其次,在汽车行业中,微型马达被广泛应用于汽车的各个部件中。
例如,微型马达可以用于汽车座椅的调节系统,使乘客可以根据自己的需要来调整座椅的位置和角度。
微型马达也可以用于汽车的天窗系统,提供开启和关闭天窗的动力。
此外,微型马达还可以用于汽车的雨刮器系统,带动雨刮器的运动,确保驾驶者有良好的视线。
再次,在消费电子产品领域中,微型马达也发挥着重要的作用。
例如,微型马达广泛应用于手机、平板电脑、音响等设备中。
在手机中,微型马达被用于振动马达,可以提供手机的震动功能,用来提醒用户接收到新的消息或通知。
在平板电脑和音响中,微型马达可以用于震动音腔,提升音质效果。
此外,在医疗器械领域中,微型马达也发挥着重要的作用。
微型马达可以被用于心脏起搏器、人工耳蜗等医疗设备中,帮助患者恢复正常的生活功能。
微型马达的小巧、高效性使得这些医疗器械可以更加舒适和可靠地使用。
除此之外,微型马达还广泛应用于机器人技术、航空航天、办公设备等领域。
在机器人技术中,微型马达可以用于机器人的关节驱动,提供机器人的运动能力和灵活性。
在航空航天领域,微型马达可以用于姿态控制系统、航天器的稳定和定位,确保航天器的正常运行。
在办公设备中,微型马达可以用于打印机的进纸机构、复印机的联机系统等,提供设备平稳、高效的工作状态。
综上所述,微型马达是一种功能强大、用途广泛的电动设备。
它不仅在家用电器、汽车、消费电子中发挥重要作用,还被广泛应用于医疗器械、机器人技术、航空航天、办公设备等领域。
微型马达的小型化和高效能转动为这些应用设备提供了可靠的动力,使得这些设备更加便捷、高效、智能化。
Microstep Driver,即微步驱动器,是用于控制步进电机的一种驱动器。
步进电机是一种特殊的电机,其旋转角度是由一系列离散的步进组成的,每个步进的角度是固定的。
Microstep Driver通过细分步进电机的步进来实现更精细的控制。
Microstep Driver的原理可以简单概括为以下几点:
1.电流控制:Microstep Driver通过控制步进电机各相电流的幅值和相位,来改
变电机产生的转矩和旋转方向。
电流的控制通常是通过功率电子开关(如MOSFET或IGBT)来实现的。
2.微步细分:传统的步进电机通常以固定的步距角旋转,例如1.8度(对于50
步进的电机)或0.9度(对于100步进的电机)。
然而,Microstep Driver通过细
分电流控制,使得步进电机能够以更小的步距角旋转,从而实现更精细的位置控制。
例
如,一个50步进的电机可以被细分为200或400微步,每步的角度就变为0.45度或0.225度。
3.运动平滑:由于Microstep Driver可以实现微步细分,因此步进电机的运动
更加平滑,减少了振动和噪音。
此外,微步控制还可以提高电机的定位精度和重复定位精度。
4.速度和加速度控制:Microstep Driver通常还具备速度和加速度控制能力,可
以实现对步进电机的平滑加速和减速,进一步提高运动性能和定位精度。
总之,Microstep Driver通过细分步进电机的步进来实现更精细的控制,提高了步进电机的运动性能和定位精度。
这种驱动器在需要高精度位置控制的应用中非常有用,如机器人、自动化设备、3D打印机等。
生物超微型电机-概述说明以及解释1.引言1.1 概述生物超微型电机是一种基于生物机制和纳米技术的新型微型电机。
相比传统的电机,生物超微型电机体积更小、效率更高,并且具备生物特性的优势。
它采用生物材料或仿生材料作为结构组件,利用微观尺度的力、动力和能量转换原理,实现微米级甚至纳米级的精确控制和操作。
生物超微型电机在生物科技、纳米技术和医疗领域具有广泛的应用前景。
生物超微型电机的引入,突破了传统电机在尺寸限制和适应特定环境方面的限制。
它可以适用于各种微小空间,如细胞内、血管内、神经系统等。
在生物科技领域,生物超微型电机被广泛应用于细胞操作、组织工程和基因编辑等研究中,为科学家提供了更多的研究手段和操作工具。
另外,生物超微型电机在医疗领域也有着巨大的潜力和应用价值。
它可以用于纳米药物的输送和定位,通过精确的控制,将药物送达到特定的细胞内部或病变组织,提高药物的疗效和减少副作用。
此外,生物超微型电机还可以用于微创手术和内窥镜手术,实现对人体内部病变的精确治疗和手术操作。
总之,生物超微型电机具有广泛的应用前景和重要的研究价值。
它的发展将为生物科技和纳米技术带来新的突破和进展,推动科学和医学领域的发展。
随着科技的不断进步,相信生物超微型电机将在未来发挥更大的作用,为人类健康和生活带来更多的福祉。
1.2 文章结构文章结构:本文将分为引言、正文和结论三个部分介绍生物超微型电机的相关内容。
在引言部分,首先将对生物超微型电机进行概述,介绍其定义和基本原理。
接着,将介绍本文的文章结构,说明每个部分的内容与目的。
最后,明确本文的目的,即希望通过本文的介绍,让读者了解和认识生物超微型电机。
接下来的正文部分将分为两个小节。
首先,将详细解释生物超微型电机的定义和原理,包括其结构组成、工作原理和操作方式等。
其次,将介绍生物超微型电机的应用领域,包括生物医学、纳米技术、生物传感等方面的应用。
通过对这些领域的案例和研究的介绍,展示生物超微型电机在不同领域的应用前景和价值。
微型380电机小马达参数表
(实用版)
目录
1.微型 380 电机概述
2.微型 380 电机参数表内容
3.参数表详解
4.应用领域
5.结论
正文
一、微型 380 电机概述
微型 380 电机,又称为小马达,是一种体积小、效率高、功率强的电机。
它的出现,为各种微型设备和仪器提供了强大的动力支持,极大地推动了科技的发展。
二、微型 380 电机参数表内容
微型 380 电机参数表详细记录了电机的各种性能参数,包括但不限于:
1.电压:电机的工作电压,单位为伏特(V)。
2.功率:电机的输出功率,单位为瓦特(W)。
3.转速:电机每分钟转动的圈数,单位为转每分钟(rpm)。
4.力矩:电机输出的力矩,单位为牛顿米(N·m)。
5.工作温度:电机正常工作的环境温度,单位为摄氏度(℃)。
三、参数表详解
1.电压:这是选择和使用微型电机时需要首先考虑的参数,不同的电
压对应的电机型号和功率会有所不同。
2.功率:这是电机驱动设备的能力,也是电机选型的重要依据。
3.转速:这是电机转动的速度,影响着电机的效率和设备的运行速度。
4.力矩:这是电机输出的动力,影响着电机驱动设备的能力。
5.工作温度:这是电机正常工作的环境温度,超过这个温度可能会影响电机的使用寿命和性能。
四、应用领域
微型 380 电机广泛应用于各种微型设备和仪器中,如无人机、机器人、智能家居、医疗设备等,为我国的科技发展做出了重要贡献。
五、结论
微型 380 电机参数表详实地记录了电机的各种性能参数,这些参数是选择和使用微型电机的重要依据。

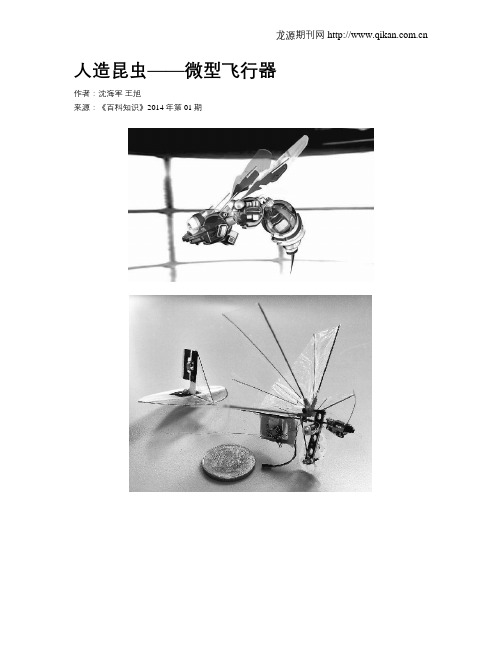

人造昆虫——微型飞行器作者:沈海军王旭来源:《百科知识》2014年第01期从飞机诞生至今的百余年航空发展历史中,飞机的尺寸不断刷新记录,分别向着更大或更小两个方向发展。
目前,人类设计并成功飞行的飞机中,个头最大的当属苏联的“安225”。
“安225”翼展约88米,机长84米,是名副其实的空中“巨无霸”,它不仅是体积最大的飞机,而且也是载重量最大的飞机。
至于说世界上个头最小的、可飞行的飞机,只有1枚硬币那么大,如美国哈佛大学的扑翼微型飞行器——“机器蜂”、我国同济大学的昆虫动力飞机,其重量均仅为数百微克。
“带着刺的飞虫”若要追溯微型飞行器的由来,时间应回到1992年。
那一年,美国刚刚漂亮地取得了第一次海湾战争的胜利。
美国国防部随即召开了题为“未来科技驱动的军事变革”的研讨会。
该研讨会旨在总结海湾战争中高新技术所起的关键作用,并为美军提供一些未来作战的新型技术构想。
其中的两种新技术即是微型飞行器的原始构想,这两种飞行器分别被命名为“墙上的飞虫”及“带着刺的飞虫”。
前者指携带多种传感器并能实现特殊环境侦查的类飞虫机器人,后者则指具备瘫痪敌方系统能力的类飞虫机器人。
1997年,美国国防部制订了一个为期4年、耗资3500万美元的微小型飞行器研究与验证计划,即“国防先进研究项目”(英文缩写为DARPA)。
DARPA的研究范围涉及飞行器及其主要子系统,如推进系统、飞行控制/引导系统、传感器等相关技术。
起初,美国科学家们设想,随着技术的不断发展,可能将这些飞行机器做到1厘米大小并有约1克的有效载荷;然而,经可行性分析后,科学家们认为,15厘米最大尺寸、小于90克总重、最大有效载荷18克的飞行器比较适合目前的科技水平。
于是,15厘米成为判别微型飞行器的一把标尺,“尺寸为15 厘米大小并能靠其自身能力飞行和完成各种探测任务的飞行器”随之成为业内普遍接受的微型飞行器的定义。
与常规无人飞行器相比,微型飞行器具有体积小、重量轻、成本低的优势,它们操纵方便、机动灵活、噪音小、隐蔽性好,具有很高的军事和民用应用价值。
步进电机型号参数选择步进电机是一种能将数字脉冲信号转换为角位移或直线位移的电机。
它通过控制电流的连续变化实现位置控制,具有精度高、稳定性好、启停速度快等优点。
步进电机在许多领域中广泛应用,包括机械、电子设备、医疗器械等。
本文将介绍几种常见的步进电机型号、参数和选择方法。
一、步进电机型号1.42型步进电机42型步进电机是一种直径为42mm的经典步进电机。
它由两相或四相线圈组成,每一相的线圈可以通过一个电流控制芯片驱动。
42型步进电机具有结构简单、驱动电流小、噪音低等特点,广泛应用于一些小型机械设备中。
2.57型步进电机57型步进电机是一种直径为57mm的步进电机。
它由四相线圈组成,每一相的线圈可以通过一个电流控制芯片驱动。
57型步进电机具有结构稳定、扭矩输出大、运行平稳等特点,广泛应用于一些需要较大扭矩输出的场合。
3.86型步进电机86型步进电机是一种直径为86mm的大功率步进电机。
它由四相线圈组成,每一相的线圈可以通过一个电流控制芯片驱动。
86型步进电机具有功率大、运行平稳等特点,广泛应用于一些需要大功率输出的机械设备。
二、步进电机参数1.步距角:步进电机通常以步距角来描述,它表示每次接收一个脉冲信号时电机转动的角度。
常见的步距角有1.8度型和0.9度型。
1.8度型步进电机每个步距可以转动1.8度,0.9度型步进电机则可以转动0.9度。
2.额定电流:步进电机的额定电流是指电机在正常工作时所需的电流大小。
一般来说,额定电流越大,电机的输出扭矩就越大,但也会产生更多的热量。
3.驱动电压:步进电机的驱动电压是指电机在正常工作时所需的电压大小。
一般来说,驱动电压越高,电机的运行速度就越快,但也会增加驱动电路的复杂度。
4.静态扭矩:步进电机的静态扭矩是指在停止时所能提供的最大转矩。
它通常与步进电机的物理结构和线圈参数有关。
5.转动惯量:步进电机的转动惯量是指电机转动一定角度所需的转动力矩大小。
它通常与电机的转子质量和转子结构有关。
微特电机用途
微特电机是一种小型直流电机,因其体积小、功率大、效率高、寿命长等特点,在各种小型电子设备中得到广泛应用。
以下是微特电机的主要用途:
1. 电动玩具:微特电机可以驱动各种小型电动玩具,如遥控车、遥控飞机、遥控船等。
2. 模型制作:微特电机可以用于驱动各种模型,如飞机模型、船模型、汽车模型等。
3. 家用电器:微特电机可以用于家用电器,如吸尘器、电动工具、电动牙刷等。
4. 汽车行业:微特电机可以用于汽车行业,如驱动汽车座椅、车窗升降器、汽车空调风扇等。
5. 医疗器械:微特电机可以用于医疗器械,如医用注射器、医用护理床、医用手术器械等。
6. 机器人制造:微特电机可以用于机器人制造,如机器人的关节驱动、机器人的移动驱动等。
7. 电动工具:微特电机可以用于电动工具,如电动钻、电动锤、电动剪等。
8. 安防设备:微特电机可以用于安防设备,如监控摄像机、安防门禁系统等。
9. 其他领域:微特电机还可以用于其他领域,如航空航天、军事、船舶等。
总之,微特电机是一种小巧、高效、可靠的电机,可以在各种小型电子设备中发挥重要作用。
pwm驱动电机的原理
PWM驱动电机的原理是通过调节脉冲宽度来控制电机的速度。
PWM(Pulse Width Modulation,脉宽调制)是一种通过调整
脉冲信号的高电平时间与低电平时间比例来控制输出信号的技术。
在驱动电机时,PWM信号作为控制信号,通过改变脉冲的宽
度来控制电机的功率输出。
当脉冲宽度较短时,电机会以较低的功率运行;当脉冲宽度增加时,电机的功率也相应增加。
具体实现原理可分为以下几个步骤:
1. 确定控制信号的频率:选择一个适当的频率用于控制信号的生成。
常用的频率范围在几千赫兹到几十千赫兹之间。
2. 脉冲信号的生成:使用微控制器、FPGA等器件产生PWM
信号。
这些设备通常都有专门的PWM模块,它们可以根据设
定的频率和占空比来生成相应的脉冲信号。
3. 设定占空比:占空比是指高电平信号在整个周期中所占的比例。
通过改变占空比,可以调节电机的平均功率输出。
一般情况下,占空比为50%时,电机输出功率最大。
4. PWM信号输出:将生成的PWM信号输出到驱动器的输入
引脚。
驱动器将根据PWM信号的高低电平来控制电机的工作
状态。
5. 电机驱动:驱动器接收PWM信号后,根据信号来控制电机
的转速。
根据占空比的大小,驱动器可以控制电机在不同的转速下运行。
总结起来,PWM驱动电机的原理是通过改变脉冲信号的宽度,即占空比来调节电机的转速和功率输出。
这种驱动方式使用简单,效率高,广泛应用于各种电机控制系统中。
微型电机的用途
微型电机是一种小型的电动机,通常用于制造小型电子设备和机器人技术中。
在这里,我们了解微型电机的用途,以及何时你可以使用它们。
1. 机器人技术
微型电机在机器人技术中很重要,因为它们可以用来控制机器人的各个运动。
机器人
的动力和控制可以用一系列微型电动机来完成。
例如,用微型电机操纵关节和肌肉模拟
器。
2. 科学实验
3. 汽车制造
微型电机可以用于汽车制造中,例如用于驱动车内的小型电子装置。
它们可以操纵座
椅的调节,调节车辆的气温控制和其他小型电子设备。
4. 医疗设备
微型电机在医疗设备中也很重要,可以用来制造血糖测试器和其他便携式医疗设备。
它们通常很小,但非常强大,可以完成医疗设备所需的控制和动力需求。
5. 家用电器
微型电机也可以用于制造家用电器,例如洗衣机、烘干机和抽油烟机等。
它们可以用
来驱动这些电器的运转,并控制其操作,以便更容易地使用家用电器。
6. 消费电子产品
在消费电子产品中,如智能手机、平板电脑、个人电脑等,微型电机也扮演着重要的
角色。
它们被用来控制这些设备的运转,例如马达可以用来震动和柔和屏幕等。
7. 工业设备
工业设备需要许多不同类型的电机,其中许多是微型电机。
这些电机可以用于运输商品,控制各种工作环境,例如飞机的换乘器或工厂中的机器等。
综上所述,微型电机在现代技术中扮演着重要的角色,广泛应用于很多领域。
总的来说,微型电机不仅可以控制小型电子设备的操作,也可以用来制造大型设备的部件。
步进电机四相八拍怎么驱动步进电机是一种常见的电机类型,其特点是可以通过控制每一个步进角度来实现准确的位置控制。
步进电机按照其驱动方式可以分为几种,其中四相八拍驱动方式是比较常见的一种。
在四相八拍驱动方式中,步进电机的每个相位都有两个状态,通电和断电。
通过控制这八个状态的组合,可以精确地控制步进电机的运动。
下面将介绍一下四相八拍驱动方式的原理和具体操作方法。
首先,步进电机有四个线圈,分别称为A、B、C、D相。
在四相八拍驱动方式中,需要两个控制器来控制电机的运动,一个控制器用来控制A相和C相的通断,另一个控制器用来控制B相和D相的通断。
这样就可以实现步进电机的顺时针和逆时针旋转。
具体来说,当控制器1给出A相通电、C相断电的指令时,步进电机会向前走一步;当控制器1给出A相断电、C相通电的指令时,步进电机会向后走一步。
同理,通过控制器2给出B相和D相的通断指令,也可以实现步进电机的正反转。
为了控制步进电机按照设定的路径运动,需要编写相应的控制程序。
这个程序会根据步进电机的特性和要求,确定每一步的控制信号顺序和时序,以实现准确的位置控制。
编写这样的程序需要考虑到步进电机的速度、加速度、负载情况等因素,保证步进电机能够按照预期的路径精确运动。
在实际应用中,四相八拍驱动方式可以广泛用于需要精确定位和控制的场合,例如打印机、数控机床、机器人等领域。
通过准确控制步进电机的旋转角度,可以实现复杂的动作和路径规划,提高生产效率和质量。
总的来说,四相八拍驱动方式是一种常见且有效的步进电机驱动方式,通过合理的控制可以实现精准的位置控制。
在工业自动化和机械控制领域有着广泛的应用,对于提高生产效率和产品质量都起到了积极的作用。
1。
版权归原版权人所有,请勿用于商业用途!
更多资料下载:
www.icdiy.cn
几种微型电机驱动电路实验和分析
以下所述电路用于3V供电的微型直流电机的驱动,这种电机有两根引线,更换两根引线的极性,电机
换向。该驱动电路要求能进行正反转和停止控制。
电路一
如下图所示,些电路是作者最初设计的电路,P1.3、P2.2和P2.4分别是51单片机的IO引脚。设计的工
作原理是:当P1.3高电平、P2.2和P2.4都为低电平时,电机正转。此时,Q1和Q4导通,Q2和Q3截止,
电流注向为+5VàR1àQ1àMàQ4;当P1.3低电平、P2.2和P2.4都为高电平时,电机反转。此时,Q2和Q3
导通,Q1和Q4截止。P2.2为高电平同时P2.4为低电平时,电路全不通,电机停止。
图中电阻:R1=20Ω,R2=R3=R4=510Ω
但实际实验情况去出人意料,即电机正向和反向都不转。经测量,当P1.3高电平,P2.2和P2.4都为低
电平时,Q4导通,但Q1不导通,P1.3的电平只有0.67V左右,这样Q1无法导通。
经分析原因如下:51的P1、P2、P3各引脚都是内部经电阻上拉,对地接MOSFET管,所谓高电平,是
MOSFET截止,引脚上拉电阻拉为高电平。若此内部上拉电阻很大,比如20K,则当上图电路接上后,则流
过Q1的b极的电流最大为(5-0.7)/20mA=0.22mA,难以动Q1导通。所以此电路不通。
总结:51单片机的引脚上拉能力弱,不足以驱动三极管导通。
电路二
如下图所示:这个电路中四个三极管都采用PNP型,这样,导通的驱动是控制引脚输出低电平,而51
的低电平时,是通过MOSFET接地,所以下拉能力极强。
但此电路的Q1和Q3需要分别控制,所需控制引脚较多。如果要用一个IO脚控制则可以加一个反相器。
但此电路的Q1和Q3需要分别控制,所需控制引脚较多。如果要用一个IO脚控制则可以加一个反相器。如
图3所示。图中标有各点实测电压值。
版权归原版权人所有,请勿用于商业用途!
更多资料下载:
www.icdiy.cn
电路三
在电路二中,由于Q2和Q4的发射极高出基极一个0.7V,而基极最低为0V,实际由于CPU引脚内部
有MOSFET管压降,所以Q2和Q4的发射极不会低于1V,这样使M两端的有效电压范围减小。
要解决这一问题,则Q2和Q4需换成NPN管。但NPN管的驱动如电路一所示,只靠CPU引脚的上拉
是不行了,所以需要另加上拉电阻,如下图所示。
版权归原版权人所有,请勿用于商业用途!
更多资料下载:
www.icdiy.cn
上图中,与电路一不同的是两只NPN管移到了下方,PNP在上方,这样,Q1和Q3的集电极的电位最
低可达到一个管压降(0.3V)。这样增加了M的压降范围。
但为了保证对NPN管的足够的驱动,P1.3和P2.2必须加上拉电阻,如图所示。图中,R2、R5、R6都
不可少。所以这种电路的元件用量比较大。
还有,R5应该比R6大几倍,比如10倍,这样,当Q1导通时,P1.3处的电压可以分得较大,不致于使
Q2导通。如果R5太小或为0,则当Q1导通时,由于P1.3处的压降只有0.7V左右,将使Q2也导通。
经过试验,R2、R6、R3、R4可取510Ω,R5取5.1kΩ。这种值下各处的电压如下(R1为20欧):
U1:4.04 U2:2.99 U3:3.87 U4:4.00 U5:0.06 U7:0.79
电路四
这个电路由电路一改造而来,如下图5,图中标有各点实测电压值:
此图中基极的限流电阻都去掉了,因为作者设计的电路对元件要求要少。从电路上分析,不要没什么关
系,有R1起着总的限流作用 乙 拍诓坑猩侠 缱瑁 庋 Vさ缏凡换嵬ü 蟮牡缌鳌?BR> 这个
版权归原版权人所有,请勿用于商业用途!
更多资料下载:
www.icdiy.cn
电路可以使电机运行。
但在R2的选择上,比较讲究,因为R2的上拉作用不但对Q1有影响,而且对Q2的导通也有影响。如
果R2选的过小,则虽然对Q1的导通有利,但对Q2的导通却起到抵制作用,因为R2越小,上拉作用越强,
Q2的导通是要P1.3电位越低越好,所以这是矛盾的。也就是说,Q1的导通条件和Q2的导通条件是矛盾的。
经实验,R2取5.1k欧比较合适。由此可见,这个电路虽然很省元件和CPU引脚,但驱动能力有个最大
限,即Q1和Q2的驱动相互制约下,只能取个二者都差不多的折中方案。否则如果一个放大倍数大,则另一
个则会变小。
总结:以上电路各有利蔽,要视应用场而选用。
