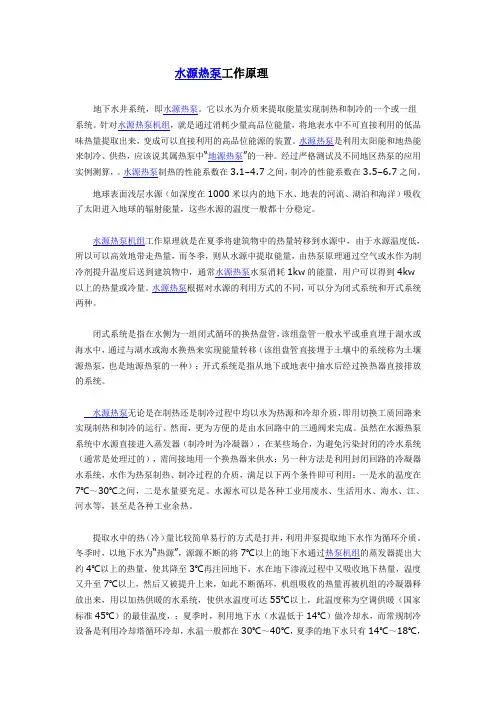

水源热泵工作原理及特点

水源热泵工作原理

地下水井系统，即水源热泵。它以水为介质来提取能量实现制热和制冷的一个或一组系统。针对水源热泵机组，就是通过消耗少量高品位能量，将地表水中不可直接利用的低品味热量提取出来，变成可以直接利用的高品位能源的装置。水源热泵是利用太阳能和地热能来制冷、供热，应该说其属热泵中“地源热泵”的一种。经过严格测试及不同地区热泵的应用实例测算，。水源热泵制热的性能系数在3.1–4.7之间，制冷的性能系数在3.5–6.7之间。

地球表面浅层水源（如深度在1000米以内的地下水、地表的河流、湖泊和海洋）吸收了太阳进入地球的辐射能量，这些水源的温度一般都十分稳定。

水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为制冷剂提升温度后送到建筑物中，通常水源热泵水泵消耗1kw的能量，用户可以得到4kw以上的热量或冷量。水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。

闭式系统是指在水侧为一组闭式循环的换热盘管，该组盘管一般水平或垂直埋于湖水或海水中，通过与湖水或海水换热来实现能量转移（该组盘管直接埋于土壤中的系统称为土壤源热泵，也是地源热泵的一种）；开式系统是指从地下或地表中抽水后经过换热器直接排放的系统。

水源热泵无论是在制热还是制冷过程中均以水为热源和冷却介质，即用切换工质回路来实现制热和制冷的运行。然而，更为方便的是由水回路中的三通阀来完成。虽然在水源热泵系统中水源直接进入蒸发器（制冷时为冷凝器），在某些场合，为避免污染封闭的冷水系统（通常是处理过的），需间接地用一个换热器来供水；另一种方法是利用封闭回路的冷凝器水系统，水作为热泵制热、制冷过程的介质，满足以下两个条件即可利用：一是水的温度在7℃～30℃之间，二是水量要充足。水源水可以是各种工业用废水、生活用水、海水、江、河水等，甚至是各种工业余热。

论水源热泵的特点及发展前景

摘要: 本文论述了水源热泵空调系统现状，技术原理，技术特点，应用及存在的问题进行分析，并展望了水源热泵系统的发展前景，非常值得我们去研究探讨。

关键词：能源利用；存在问题；技术优点；发展前景；

近年来，随着全球经济的迅速崛起，温室效应和臭氧层枯竭等威胁这人类的生存，这些都与各国的能源产业结构有直接关系。而我国的能源紧缺、能源利用率低、浪费能源等问题直接导致大气中的二氧化碳增长，致使大气层温度不断升高，从而导致了大自然无法保持正常的生态平衡。本文从节能环保的角度出发，对水源热泵技术进行深入研究，有效提高能源利用率，同时也可以改善大自然的环境。

1水源热泵的技术原理

根据热力学第二定律，把高品位的能量作为低品位能量使用是不等位交换，是一次能源的浪费。热泵是利用那些温度太低而不可能被其他的设备加以利用的热量的唯一系统，是一种从低温热源吸取热量，使其在较高温度下，作为可利用的有用能源的装置。热泵技术正是开发和强化高质量能源利用率的重要手段，是我们获取可再生能源，维护生态平衡环境的有效手段之一。

水源热泵，是将蕴藏于江河，湖泊，深井水，地表水中的大量不可直接利用的低品位热量提出，采用热泵技术原理，变成可以直接利用的高品位热能的装置。水源热泵供热空调系统主要由二部分

组成，即室内制冷制，热系统和室外的冷热源系统。地球表面浅层水源地下水，地表的河流，湖泊和海洋中吸收了太阳进入地球相当的辐射能量，并且水源的温度都十分稳定，水源热泵的工作原理就是在夏季将建筑中的能量转移到水源中，由于水源温度低，所以可以高效地带走热量；而冬季，则从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物种。水源热泵机组可利用水体的温度，冬季一般为12~22℃，水体温度比环境空气的温度高；而夏季一般为18~35℃，水体的温度比环境空气温度低，所以制冷的冷凝温度降低，能效比也因此提高，水源热泵机组可供暖，空调，同时还可以供生活热水，一机多用，一套系统可以替代传统的锅炉加空调二套甚至更多的装置。

水源热泵的特点及设计施工注意事项

【摘 要】作为自然界的现象，正如水由高处流向低处那样，热量也总是从高温流向低温。如同采用水泵可以把水从低处提升到高处那样，人们也可以把热量从低温（低品味能）抽吸到高温（高品味能），这种机器就是热泵。水源热泵是目前最为节能的中央空调系统应用，其利用大地水体作为冷热源的稳定载体，采用最新热泵技术，可以实现夏季制冷、冬季制热以及提供全年提供生活热水。

【关键词】水源热泵；特点；热泵；施工

水源热泵系统是21世纪能源利用的最优方式之一。水源热泵工作原理及其系统构成，在我国《暖通空调术语标准gb50155-92》中，对“热泵”的解释是“能实现蒸发器和冷凝器功能转换的制冷机”，在《新国际制冷词典new international dictionary of

refrigeration》中，对“热泵”的解释是“以冷凝器放出的热量来供热的制冷系统”。可见，热泵在本质上是与制冷机相同的，只是运行工况不同。水源热泵工程是一项系统工程，一般由水源系统、水源热泵机房系统和末端散热系统三部分组成。

一、 水源热泵的特点

1、属于可再生能源利用技术

水源热泵是具备了利用地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。其中可以利用的水体，包括地下水或河流、地表部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散地相对地均衡。这使得利用储存于其中地近乎无限地太阳能或地能成为可能。所以说，水源热泵利用的是清洁的可再生能源地一种技术。

2、便于计量和收费

空调用电负荷在用户位置，因此便于空调的计量与收费。这对于用户合理使用空调系统，节约空调系统的能耗，公平、公正、公开地摊派空调运行管理是很有利的。

龙源期刊网

水源热泵系统的特点及节能效果分析

作者：边洪霞

来源：《城市建设理论研究》2014年第07期

摘要：随着世界能源危机和环境污染的日益加剧，节能和环保已经成为了影响人类生存的关键因素，如何提高各种系统的运行效率，从各个方面来提高设备的节能效果，就成为各行各业所广泛关注的问题。水源热泵系统是通过热量交换来实现温度调节的系统，如何提高热量交换的效率，降低热量的消耗，决定着整个系统的节能效果。本文将对水源热泵系统的运行原理和特点进行分析，探索提升水源热泵系统节能效果的方法。

关键词：水源热泵系统；节能效果；特点；运行原理

中图分类号：N845 文献标识码：A

Abstract: With the growing world energy crisis and environmental pollution, energy conservation

and environmental protection has become a key factorto human survival。Howto raise the efficiency

of various systems, and to improve the effect of energy saving from all aspects of the equipment,

becomes all walks the widespread industry concern. Water source heat pump system is achieved by

heat exchange with the temperature control system.How to improve the efficiency of heat exchange to

reduce the consumption of heat,determines the energy-saving effect. Operating principles and
