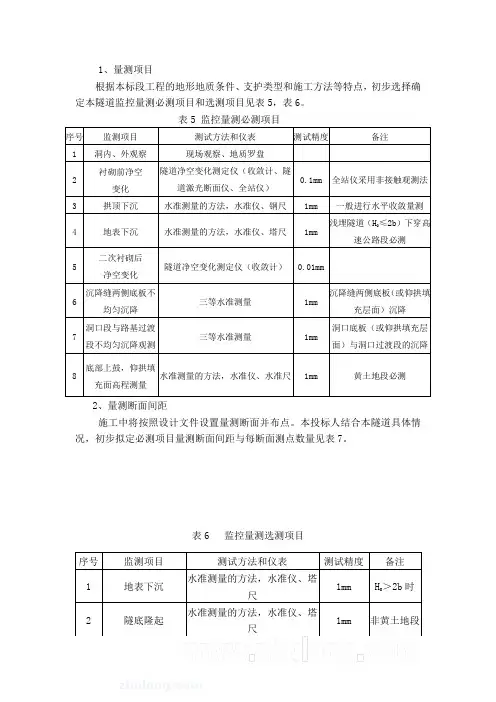

1、量测项目
根据本标段工程的地形地质条件、支护类型和施工方法等特点，初步选择确定本隧道监控量测必测项目和选测项目见表5，表6。
表5 监控量测必测项目
序号 监测项目 测试方法和仪表 测试精度 备注
1 洞内、外观察 现场观察、地质罗盘
2 衬砌前净空
变化 隧道净空变化测定仪（收敛计、隧道激光断面仪、全站仪） 0.1mm 全站仪采用非接触观测法
3 拱顶下沉 水准测量的方法，水准仪、钢尺 1mm 一般进行水平收敛量测
4 地表下沉 水准测量的方法，水准仪、塔尺 1mm 浅埋隧道（H0≤2b）下穿高速公路段必测
5 二次衬砌后
净空变化 隧道净空变化测定仪（收敛计） 0.01mm
6 沉降缝两侧底板不均匀沉降 三等水准测量 1mm 沉降缝两侧底板（或仰拱填充层面）沉降
7 洞口段与路基过渡段不均匀沉降观测 三等水准测量 1mm 洞口底板（或仰拱填充层面）与洞口过渡段的沉降
8 底部上鼓，仰拱填充面高程测量 水准测量的方法，水准仪、水准尺 1mm 黄土地段必测
2、量测断面间距
施工中将按照设计文件设置量测断面并布点。本投标人结合本隧道具体情况，初步拟定必测项目量测断面间距与每断面测点数量见表7。
表6 监控量测选测项目
序号 监测项目 测试方法和仪表 测试精度 备注
1 地表下沉 水准测量的方法，水准仪、塔尺 1mm H0＞2b时
2 隧底隆起 水准测量的方法，水准仪、塔尺 1mm 非黄土地段 注：H0—隧道埋深；b—隧道最大开挖宽度。
表7必测项目量测断面间距和每断面测点数量
围岩级别 断面间距（m） 每断面测点数量
净空变化 拱顶下沉
Ⅴ～Ⅳ 5～10 1～2条基线 1～3点
Ⅳ 10～30 1条基线 1点
Ⅲ 30～50 1条基线 1点
注： 1 洞口及浅埋地段断面间距取小值。
安革连～琶布铁路隧道
监控量测月报
（第1期）
单位：1#斜井工区
2014年1月22日
目 录
一、本月施工情况概述
二、量测工作开展情况
1）量测项目
2）布点与观测
3）量测频率
三、数据统计与分析
四、总结
一、本月施工情况概述
开挖支护本月累计完成91.5米,部分里程段出现围岩破碎，掉块严重，如K0+266.965左侧局部出现滑层，现已经加强支护和量测观测频率。
二、量测工作开展情况
1）量测项目
拱顶下沉、斜距、斜距收敛。
2）布点与观测
目前掌子面围岩为Ⅲ级，按规范40米布设一组量测点，有时也根据围岩情况而及时布点。目前，观测采用莱卡全站仪TS02观测数据。
3）量测频率
当位移、周边收敛、拱顶下沉量达到予测最终值的80～90%，收敛速度小于0.2mm/d，拱顶下沉速率小于0.15mm/d时，可认为围岩基本稳定。当位移～时间曲线出现反弯点时，同时支护开裂或掉块，此时尽快采取补强措施以防坍方。
按距开挖面距离确定的监控量测频率
量测断面距开挖面距离（m） 量测频率
(0～1)B 2次/d
(1～2)B 1次/d
(2～5)B 1次/2-3d
＞5B 1次/7d
按位移速度确定的监控量测频率 量测断面距开挖面距离（mm/d） 量测频率
≥5mm 2次/d
1～5 1次/d
0.5～1 1次/2-3d
0.2～0.5 1次/3d
＜0.2 1次/7d
如果是由于基底下沉引起的，尽快仰拱封闭，如仍然下沉，在墙角处加设锚杆，复喷砼并在基底钻孔注浆加固；
如果是由于偏压引起的，复喷砼，加设锚杆；
如果是由于围岩压力引起的，可多次复喷并用锚杆加固围岩，补强初期支护。在下一循环施工时，修改支护参数，增强初期支护，同时增大观测频率；及时施作二次衬砌，必要时采用加强衬砌。
在浅埋地段有及膨胀性和挤压性围岩等情况下，采取监控量测分析判别。
表1 变形管理等级
管理等级 位移（mm） 施工状态
Ⅲ U＜U0/3 可正常施工
隧道周边位移量测测线及锚杆轴力量测布置示意图
周边位移量测断面间距和每断面测点数量
围岩级别
断面间距（m） 每断面测点数量
周边收敛位移 拱顶下沉
V 10 3条基线 3点
IV 20 2条基线 1点
III 40 2条基线 1点
隧道周边允许相对收敛值
VIVIII＜5050～300＞3000.20～0.800.15～0.500.10～0.300.60～1.600.40～1.201.00～3.000.20～0.500.80～2.000.40～1.20说明：
1、本图为公路隧道监控量测必测项目设计图；
2、周边收敛位移量测是隧道施工监控量测的重要项目，收敛值是最基本的量测数据，必须量测准确，计算无误；
3、洞身相对收敛值指实测收敛量与两测点之间距离之比；
4、周边收敛位移量测应持续到变形基本稳定后2～3周结束。对于膨胀性和挤压性围岩，位移长时间没有减缓趋势时，应适当延长量测时间；
5、一般情况下，周边熟练测点距开挖工作面应小于2m，测点埋设后，第一次量测时间应在上次爆破后24小时内，并在下次爆破前进行；第一次量测的初读数是关键型数据，应反复测读，当连续量测3次的误差R≤0.18mm时（R根据收敛计而异），才能最终确定为初读数；
6、周边收敛位移量测在洞口段和浅埋段应布设3条测线；
7、拱顶下沉观测基准点应设在距离观测点3倍洞径以外的稳定点处；
8、拱顶下沉量测断面每个断面布置1～3个测点，测点设在拱顶中心或其附近；
9、拱顶下沉量测精度为±1mm，量测时间应延续到拱顶下沉稳定后；
10、 锚杆轴力量测应该和净空收敛量测、拱顶下沉量测设在同一断面；
11、 量测锚杆所有的孔位应布置在同一垂直断面内；水平钻孔倾斜角度在垂直断面内应不超过5°，水平面内钻孔与隧道壁面交角应在85°～90°之间；钻孔时孔径应比量测锚杆杆体直径大20～30mm，扩孔深为200～250mm；钻孔完成后，应该要均匀饱满地往孔内注满水泥砂浆，插入量测锚杆时务必使锚杆端部与围岩壁面保持在同一水平面内；
分离式隧道现场监控量测项目量测方法及频率要求
序号 项目名称 方法和工具 布 置 量测频率
1～15d 16d～
1个月 1～3月 3个月以后
1 洞内外地质和支护状况观察 岩性、结构面产状及支护裂隙观察或描述,地质罗盘等 开挖后和初期支护后进行 每次爆破后进行
2 周边位移 收敛仪 Ⅳ类围岩不大于40m,Ⅲ类围岩不大于20m,Ⅱ类围岩不大于10m测一个断面,每个断面2～3个测点,围岩变化处适当加密布置。 1～2次/天 1次/
2天 1～2次/周 1～3次/月
3 拱顶下沉 水平尺、水准仪、钢尺或测杆 同上 1～2次/天 1次/2天 1～2次/周 1～3次/月
4 锚杆抗拔力 锚杆测力计及拉拔器 每10米一个断面，每个断面至少做3根锚杆 — — — —
5 地表下沉 水平仪、水准仪 每5～50 m一个断面,每个断面至少7个测点,每隧道至少2个断面,中线每5～20 m一个测点 开挖面距量测面前后﹤2B时，1～2次/天。开挖面距量测断面前后﹤5B时，1次/2天。开挖面距量测断面前后﹥5B时，1次/1周。
6 围岩体内位移（洞内设点） 洞内钻孔中安装单点、多点杆式或钢丝式位移计 每5～100一个断面,每个断面2～11个测点 1～2次/天 1次/2天 1～2次/周 1～3次/月
7 围岩体内位移（地表设点） 地面钻孔中安装各类位移计 每代表性地段一个断面,每个断面3～5个钻孔 同序号5地表下沉要求
8 围岩压力及两层支护间压力 各种类型压力盒 每代表性地段一个断面,每个断面5～20个钻孔 1～2次/天 1次/2天 1～2次/周 1～3次/月
9 钢支撑内力与外力 支柱压力计或其他测力计 每10榀钢拱支架一对测力计 1～2次/天 1次/2天 1～2次/周 1～3次/月
10 喷射砼应力及衬砌砼应力、裂缝量测 应变计、应力计、测缝计 每代表性地段一个断面,每个断面设11个测点 1～2次/天 1次/2天 1～2次/周 1～3次/月
