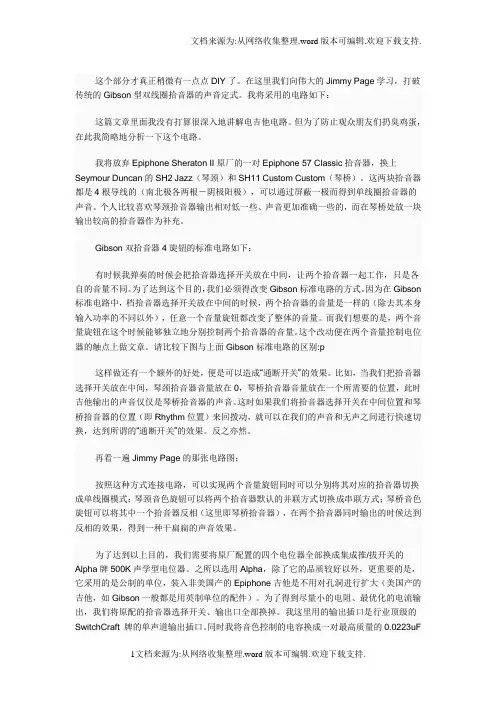

1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 这个部分才真正稍微有一点点DIY了。在这里我们向伟大的Jimmy Page学习，打破传统的Gibson型双线圈拾音器的声音定式。我将采用的电路如下：

这篇文章里面我没有打算很深入地讲解电吉他电路。但为了防止观众朋友们扔臭鸡蛋，在此我简略地分析一下这个电路。

我将放弃Epiphone Sheraton II原厂的一对Epiphone 57 Classic拾音器，换上Seymour Duncan的SH2 Jazz（琴颈）和SH11 Custom Custom（琴桥）。这两块拾音器都是4根导线的（南北极各两根－阴极阳极），可以通过屏蔽一极而得到单线圈拾音器的声音。个人比较喜欢琴颈拾音器输出相对低一些、声音更加准确一些的，而在琴桥处放一块输出较高的拾音器作为补充。

Gibson双拾音器4旋钮的标准电路如下：

有时候我弹奏的时候会把拾音器选择开关放在中间，让两个拾音器一起工作，只是各自的音量不同。为了达到这个目的，我们必须得改变Gibson标准电路的方式。因为在Gibson标准电路中，档拾音器选择开关放在中间的时候，两个拾音器的音量是一样的（除去其本身输入功率的不同以外），任意一个音量旋钮都改变了整体的音量。而我们想要的是，两个音量旋钮在这个时候能够独立地分别控制两个拾音器的音量。这个改动便在两个音量控制电位器的触点上做文章。请比较下图与上面Gibson标准电路的区别:p

这样做还有一个额外的好处，便是可以造成“通断开关”的效果。比如，当我们把拾音器选择开关放在中间，琴颈拾音器音量放在0，琴桥拾音器音量放在一个所需要的位置，此时吉他输出的声音仅仅是琴桥拾音器的声音。这时如果我们将拾音器选择开关在中间位置和琴桥拾音器的位置（即Rhythm位置）来回拨动，就可以在我们的声音和无声之间进行快速切换，达到所谓的“通断开关”的效果。反之亦然。

关于电吉他 Electric guitar

的介绍

发声装置

电吉他

与传统木吉他相比，电吉他少了共鸣箱，琴体部分由实木构成。电吉它的发音是通过电磁拾音装置(拾音器)连接音箱(扬声器)而实现的，因此可以调节发音音量。由于摆脱了共鸣箱的限制，就扩大了普通吉他的音域，并使高把位的表现力大大增强。另外，由于电吉它音量可大可小，音值可长可短，故比起普通木质吉他来，在演奏方面回旋余地更大，在表现滑音、颤音和倚音方面(这正是吉他类乐器的突出特点)更是游刃有余。而且电吉他的音色可由各种效果器来改变、修饰，达到各种不同的效果，以演奏各种不同风格的乐曲，更是这种乐器的魅力所在。电吉它必须通过扩音装置才能发声，琴与扩音装置之间以一条电缆线连接，也可以采用无线发射器以达到琴和扩音器连接的目的。演奏时通常还要连接各种效果器，以发出各种风格的声音。

琴颈

构造类似于民谣吉他，但琴格增加到22或24甚至更多。相对于民谣吉他，电吉他的高把位演奏更加舒适，表现力更强大，使用细、软且带磁性钢丝弦。琴颈和琴身的连接方式一般分为：插接式、螺丝栓连接、通体琴颈。按形状分类琴颈还分为U型、C型和V型，以满足不同手型的演奏者需要。

分类

以结构来分

Bolt-on : 琴柄是以四个螺丝锁在琴身上的。此类琴以Fender为代表。 Set-in : 琴柄是以粘胶予琴身结合的。此类琴以Gibson为代表。

Through neck :

琴柄整支通到底，琴身是由两块木头将其夹住而成。此类琴以Carvin出的较多，ESP早期也有很多，但现在或许成本的增加，或许制作技术的困难，已较少见。

以材质来分

指板的材质： 除了少数合成材料外，可分为枫木(maple)， 紫檀(rosewood,

又称玫瑰木)， 及黑檀(ebony)。

琴颈的材质 ：大多数是枫木及桃花心木(mahogany)。

琴身材质： 这就多了。绝大多数Fender形式的吉他用白杨木(Alder)，

［吉他效果器术语解释］

－－1.失真效果器

1.Distortion（失真）

作为声音的制造者，怎么样都要用到效果。而作为一个吉他手，也一定是会用到吉他效果器的。

当年世界上第一批吉他效果器问世的时候，大多都是在国外生产的，所以难免就会出现名称和参数都是英文的情况。而后来

更有无数的效果器问世，都保持了使用英文标记名称参数的习惯。所以关于吉他效果的种种中文名称，实际都是后来我们自

己翻译过来的。

这里，我们就浅谈一下吉他常用效果器的名词解释。 注：以下效果名称所引申出的效果器将使用全球销量第一的Boss系列效果器作为展示。

1.Distortion（失真）

这是我们必备的音色，音色没有必要过多的解释，所以这里要多花一点篇幅从波形原理上来说明。

失真效果主要分为：过载(Overdrive)、失真（Distortion）、法兹(Fuzz)、金属(Metal)。

首先我们来看一张图：

所有的失真效果器的原理都是通过对信号的大量增益，让线路达到饱和，从而实现非线性放大并产生失真的。

电吉他原来的信号类似一个正弦波，我们现在假设让这个信号通过一个失真效果器，先把失真度调到最小，然后慢慢开大，

于是波形上下两端开始出现剪切，这时吉他音色发生了一些变化，出现了奇次的偕波，继续调大失真度，就将会出现对称限

幅失真的情形，这时可以看到，正弦波已经变成方波了。也就是说失真度大小是和输入信号大小成正比的，由于过载效果器

是工作在临界失真状态附近，这时吉他音色将随着你拨弦力度而变化，你在拨弦时用力越大，信号就越大，失真也就越厉

害，而吉他的信号是随着时间衰减的，但是失真却能使吉他信号减弱程度变小。在压缩状态下，吉他声音将会比原来稍微延

长一些，而在对称限幅失真的状态下，只要你轻轻拨弦都会有音色出来。可见提高失真度是有利于弹奏Solo时的连贯性

的。

而影响失真音色还有一个重要因素就是失真的硬和软。硬的失真听起来特别结实，偕波成分比较丰富，颗粒比较小，就像粉

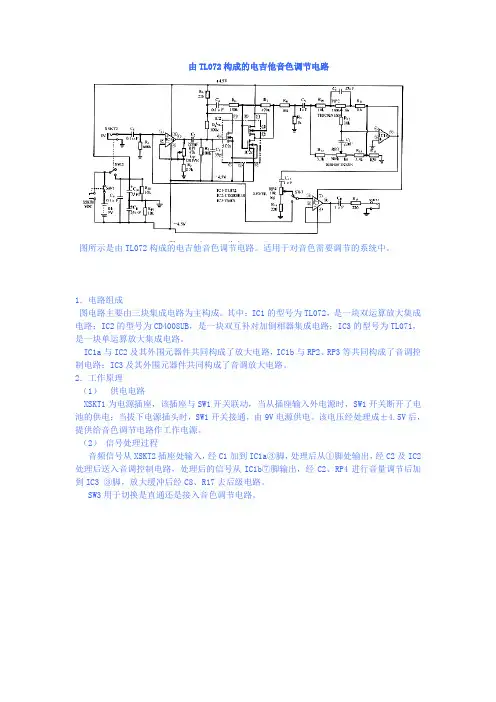

由TL072构成的电吉他音色调节电路

图所示是由TL072构成的电吉他音色调节电路。适用于对音色需要调节的系统中。

1．电路组成

图电路主要由三块集成电路为主构成。其中：IC1的型号为TL072，是一块双运算放大集成电路；IC2的型号为CD4008UB，是一块双互补对加倒相器集成电路；IC3的型号为TL071，是一块单运算放大集成电路。

IC1a与IC2及其外围元器件共同构成了放大电路，IC1b与RP2、RP3等共同构成了音调控制电路；IC3及其外围元器件共同构成了音调放大电路。

2．工作原理

（1） 供电电路

XSKT1为电源插座，该插座与SW1开关联动，当从插座输入外电源时，SW1开关断开了电池的供电；当拔下电源插头时，SW1开关接通，由9V电源供电。该电压经处理成±4.5V后，提供给音色调节电路作工作电源。

（2） 信号处理过程

音频信号从XSKT2插座处输入，经C1加到IC1a③脚，处理后从①脚处输出，经C2及IC2处理后送入音调控制电路，处理后的信号从IC1b⑦脚输出，经C2、RP4进行音量调节后加到IC3 ③脚，放大缓冲后经C8、R17去后级电路。

SW3用于切换是直通还是接入音色调节电路。
