天然气设备冰堵原因及防治措施

  • 格式：pdf
  • 大小：1.16 MB
  • 文档页数：1

72能源环保与安全常温环境中，工程天然气管道投入使用后，终端场站经过一系列措施，如提升分离器的功率、管道清理、控制阀门等设备的调节方法的作用下，在用户终端使用情况平稳。然而在冬季到来之后，压力在温度的影响下，产生了强烈波动，环境温度的骤变和清管不净，使得设备中的杂质，特别是由于内部残留水分遇冷冻胀，使得压力调节设备、流量控制设备发生了冰堵问题。一、冰堵原因分析天然气中的水分与某些遇冷凝结的成分，在压力与温度变化时产生了固体物质，将天然气管道、相应设备堵塞，这种现象称为冰堵。合成的物质为水合物，颜色为白色，形态为固体结晶状，从形态上看好似冰与雪的结合体，其本质是C、H化合物与多分子水化物，比重范围在0.88~0.90g/cm3。科研数据指出，水合物分子组成多面体晶体，H2O借助H键的结构生成多面结晶，天然气中的水合物晶体将CH4、C2H6、C3H8、C4H10、H2S包围其中，当晶体中被分子形式的气体充满时，其中组成部分的分子式为CH4•6H2O，C2H6•6H2O，C3H8•17H2O，C4H10•17H2O，H2S•6H2O，戊烷以上一般不形成水化物。天然气在低温输送过程中，其中在场站输送的流速变化位置，由于节流作用非常容易形成水合物，在遇冷凝结后形成冰堵，对管线和设备造成不良影响。由气体物理学原理可知，在压力变化剧烈的情况下，由于封闭空间内的气体总量不变，其内部温度必然快速降低，最终形成冰堵。气体在从高压向低压过渡过程中，在孔塞与阀门位置发生体积增加的现象，同时伴随温度波动。常温环境中，由气体-温度-压力公式可知，气体在体积变大后温度骤降，该过程被定义为冷（正）效应。气体在理想状态下，在隔绝环境温度并进行节流操作后，温度会维持原始状态。然而在真实环境中，气体虽然经过绝热节流，但温度变化无法准确预测，或高、或低、或不变，这三种结果被定义为正、负、零焦耳-汤姆孙效应。焦耳-汤姆孙效应是真实情况下的气体的实际反应。正向焦耳-汤姆孙效应如压力剧烈降低造成的温度下降以致结冰等现象。进行流速调节操作中，温度下降的快慢与调控前的初始温度、调控前后的压力差异相联系。在进行天然气输送过程中，内部介质温度变化与外部温度有很大联系，在压力进行最终调节后，压力即保持不变，流速控制的压力差只与管线内部天然气压力有关。二、防治措施1.减少天然气水含量。针对天然气水含量的控制，需要确保天然气是含量能够处于一个相对较低的水平，从而避免水蒸气出现冷凝的情况。在使用过滤分离器的时候，应该尽可能降低天然气的水含量，并且从天然气之中直接排出其中的水分。特别是在冬天低温的时候，其出现的节流部位有部分液态水的存在，这样的水就可能会出现结冰的情况，因此，就需要利用一系列有效的措施，才能够将其中存在的液态水直接排除，从而防止出现冰堵的情况。2.降低气压。在天然气场站之中，调压系统是出现冰堵的高发地带，因此，就需要针对上游以及下游的气压进行调节，防范天然气温度带来过于明显的变化，这也是冰堵预防的一个有效措施。特别是在调压系统之中，这一种手段效果是非常明显的。3.升高温度。当水温降低到一定程度的时候就会出现结冰的情况，同样，水蒸气也要降温，才能够达到液态水的要求。通过天然气温度的提升，一方面可以避免水化物的形成。在实际的操作之中，可以通过合适的加热装置以及水套炉装置来提升整个管道以及天然气的温度。就目前的情况来看，在脆弱的部位安置电伴热，就是目前最常用的防冰堵方式，如引压管、调压阀等，这样就可能会有脆弱部位冰堵的情况出现。在水套炉设备安装的时候，就可以选择直接进行内部天然气的加热，确保天然气的温度能够得以保护，从而避免其降低到水露点之下，也可以避免形成液态水，从而对冰堵进行有效的防范。4．加入抑制剂。直接将甲醇、乙醇等化学抑制剂添加到天然气管道之中，这样就可以将水合物形成的温度降低，并且还可以减少天然气之中的水分含量，从而降低天然气的冰露点，直接抑制水合物的形成。5.冰堵问题的解堵处理方法。（1）针对冰堵段，选择放空降压。通过冰堵部位的放空或者是进行降压处理之后，随着压力的降低，其水合物形成的温度也会逐渐的降低，并且一旦降低到管线之内的天然气温度的时候，就会将已经形成的水合物直接分解，这样就可以满足冰堵的处理。（2）加热解堵法。在水合物已经形成的部位，就可以利用热源加热天然气的方式，从而帮助天然气提升其温度，这样会对水合物形成的条件产生破坏，导致水合物形成分解，并且还会直接带走天然气，将水合物局部的堵塞情况直接消除。（3）注入防冻剂解堵法。通过甲醇的注入，就可以通过良好的亲水性有限以及水分子相互的结合，从而吸收大量的水分，这样就可以将气体之中的水分含量减少，直接破坏水合物形成需要的热力学条件，让水合物直接被分解，这样就可以达到冰堵解除的目的。三、结束语总之，出现冰堵现象，实际上就是在输送天然气的时候，出现了管道、设备以及仪表堵塞的安全隐患。所以，希望通过本文针对冰堵的原因以及实际的危害进行论述，能够降低压力，提升天然气的温度，能够脱除水分，添加抑制剂几个方面进行分析，这样就可以在冰堵出现之后，通过有效的措施来解决问题。通过多年以来的摸索与实践之后，虽然在技术方面取得了一定的突破，但是针对天然气冰堵防治技术的现象产生的原因进行分析，这样就可以针对性的提出预防性与处理措施，确保天然气输配场站本身的安全和平稳的运行。参考文献：[1]王伟.天然气管道冰堵原因与治理措施[J].石化技术，2017,24(07):97. 天然气设备冰堵原因及防治措施钱文凯 华北油田华港燃气集团华北事业部【摘　要】天然气设备中存在水分及遇冷凝结成分，会在温度或者压力变化下从液态转变为固态，导致天然气设备的管道被堵塞，引发冰堵问题。对冰堵原因及防治措施的分析，能够加深主管部门对冰堵问题的认识，及时、妥善处理冰堵问题，避免冰堵问题引发安全事故。【关键词】天然气设备；冰堵；原因

合集下载

甲醇除冰堵原理-概述说明以及解释

甲醇除冰堵原理-概述说明以及解释

甲醇除冰堵原理-概述说明以及解释

1.引言

1.1 概述

概述

甲醇除冰堵原理是一种应用于冰冻或堵塞的情况下的解决方案。在寒冷的气候条件下，管道、设备或机械可能会受到冰冻、堵塞的问题影响其正常运行。甲醇除冰堵技术通过使用甲醇来解决这些问题，使得受冰冻或堵塞影响的设备可以恢复正常使用。

甲醇作为一种有机溶剂，具有很强的溶解性和挥发性。它可以被广泛应用于各种工业领域中，包括石油勘探开发、天然气输送、化工生产等领域。在甲醇除冰堵中，甲醇被用作一种溶剂，能够有效地将冰、霜或堵塞物溶解或融化，从而恢复设备的正常工作状态。

甲醇除冰堵技术的应用领域非常广泛。它可以用于防止或解决石油管道、天然气管道、水管道等管道系统的冰冻或堵塞问题。同时，甲醇除冰堵技术也可以应用于航空领域，解决航空器表面结冰的问题，确保飞机的安全起降。

甲醇除冰堵原理的重要性不容忽视。在寒冷季节，冰冻和堵塞问题经常会发生，给工业生产和日常生活带来很大的困扰。甲醇除冰堵技术提供了一种高效、安全可靠的解决方案，能够迅速解决冰冻和堵塞问题，保证设备的正常运行，从而维持生产和生活的正常进行。

展望未来，随着工业技术的不断发展，甲醇除冰堵技术也将会得到进一步的完善和推广。我们可以预见，未来的甲醇除冰堵技术将更加高效、环保和经济，能够更好地满足各个领域的需求。同时，人们对甲醇除冰堵技术的研究和应用也将不断深入，为解决冰冻和堵塞问题带来更多创新的解决方案。

文章结构部分的内容可以按照以下方式编写：

1.2 文章结构

本文将按照以下结构进行阐述甲醇除冰堵原理的相关内容：

1. 引言：概述甲醇除冰堵原理的背景和意义，介绍文章的目的。

2. 正文：

2.1 甲醇除冰堵原理的介绍：详细分析甲醇除冰堵原理的工作原理、关键技术以及其在冰冻环境下的应用情况。

2.2 甲醇除冰堵的应用领域：探讨甲醇除冰堵在各个领域中的应用情况，包括航空、航海、道路交通以及工业等领域，并逐一分析其优势和不足。

天然气长输管道冰堵防治和应急处理

天然气长输管道冰堵防治和应急处理

天然气长输管道冰堵防治和应急处理

随着我国天然气消费量的不断增长，天然气长输管道的建设和运营成为我国能源行业的重要组成部分。在寒冷的冬季，天然气长输管道面临着冰堵的风险，这不仅会影响天然气的输送效率，还会给管道带来安全隐患。冰堵防治和应急处理成为了管道运营管理的重要内容。

一、冰堵的形成原因

天然气长输管道冰堵的形成主要与以下几个因素有关：

1. 温度低：在冬季寒冷的气候条件下，管道外部的环境温度低于天然气的冰点，会导致管道外部结冰。

2. 大风雪天气：在大风雪的天气条件下，管道周围的积雪会降低管道的环境温度，进一步促进管道的结冰。

3. 管道内外温差大：由于管道内部的天然气温度和管道外部环境温度存在较大的温差，管道外部结冰的可能性增加。

4. 管道老化：管道的老化和损坏会导致管道外部的绝热层受损，容易导致结冰。

以上因素综合作用会导致天然气长输管道冰堵的形成，对天然气的输送和管道的安全运营造成威胁。

二、冰堵防治措施

为了防止天然气长输管道的冰堵，需要采取一系列的预防措施，主要包括以下几个方面：

1. 绝热保温：对于新建的天然气长输管道，在设计和建设过程中要充分考虑管道的绝热保温措施，确保管道的外部不易结冰。

2. 局部加热：对于存在结冰风险的管道区域，可以采用局部加热的方式，通过电热带或加热器等设备对管道进行保温加热，防止冰堵的形成。

3. 加强检查维护：定期对天然气长输管道进行检查和维护，及时发现管道内外的问题并进行修复和处理。

4. 处理管道老化：及时对老化和损坏的管道进行维修和更换，确保管道的完整和安全。 5. 采取抗冰措施：在天然气长输管道建设和运营中，采取一系列抗冰措施，包括使用防冻剂、提高管道防护层厚度等。

通过以上一系列的冰堵防治措施，可以有效降低天然气长输管道冰堵的风险，确保管道的安全运营。

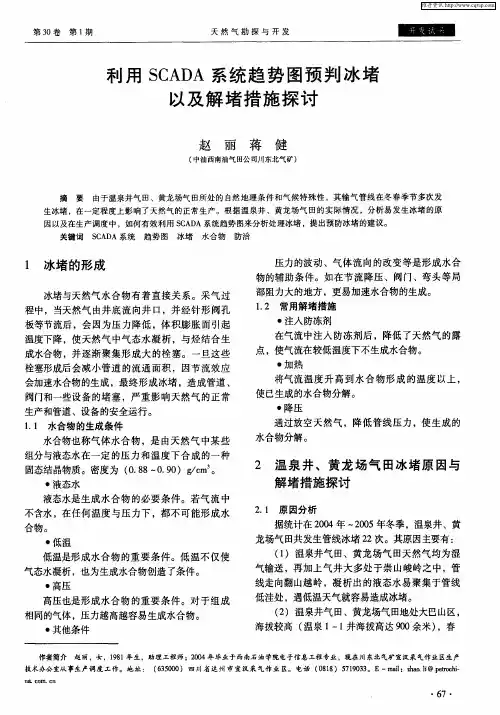

利用SCADA系统趋势图预判冰堵以及解堵措施探讨

利用SCADA系统趋势图预判冰堵以及解堵措施探讨

第３Ｏ卷第１期　天然气勘探与开发　

利用ＳＣＡＤＡ系统趋势图预判冰堵　以及解堵措施探讨　

赵丽蒋健　（中油西南油气田公司川东北气矿）　

摘要　由于温泉井气田、黄龙场气田所处的自然地理条件和气候特殊性，其输气管线在冬春季节多次发　生冰堵，在一定程度上影响了天然气的正常生产。根据温泉井、黄龙场气田的实际情况，分析易发生冰堵的原　因以及在生产调度中，如何有效利用ＳＣＡＤＡ系统趋势图来分析处理冰堵，提出预防冰堵的建议。　关键词ＳＣＡＤＡ系统趋势图冰堵水合物防治　１冰堵的形成　

冰堵与天然气水合物有着直接关系。采气过　程中，当天然气由井底流向井口，并经针形阀孔　板等节流后，会因为压力降低，体积膨胀而引起　温度下降，使天然气中气态水凝析，与烃结合生　成水合物，并逐渐聚集形成大的栓塞。一旦这些　栓塞形成后会减小管道的流通面积，因节流效应　会加速水合物的生成，最终形成冰堵，造成管道、　阀门和一些设备的堵塞，严重影响天然气的正常　生产和管道、设备的安全运行。　１．１水合物的生成条件　水合物也称气体水合物，是由天然气中某些　组分与液态水在一定的压力和温度下合成的一种　固态结晶物质。密度为（０．８８—０．９０）ｇ／ｃｍ。。　・液态水　液态水是生成水合物的必要条件。若气流中　不含水，在任何温度与压力下，都不可能形成水　合物。　・低温　低温是形成水合物的重要条件。低温不仅使　气态水凝析，也为生成水合物创造了条件。　・高压　高压也是形成水合物的重要条件。对于组成　相同的气体，压力越高越容易生成水合物。　・其他条件　压力的波动、气体流向的改变等是形成水合　物的辅助条件。如在节流降压、阀门、弯头等局　部阻力大的地方，更易加速水合物的生成。　１．２常用解堵措施　・注入防冻剂　在气流中注入防冻剂后，降低了天然气的露　点，使气流在较低温度下不生成水合物。　・加热　将气流温度升高到水合物形成的温度以上，　使已生成的水合物分解。　・降压　通过放空天然气，降低管线压力，使生成的　水合物分解。　２　温泉井、黄龙场气田冰堵原因与　解堵措施探讨　２．１原因分析　据统计在２００４年一２００５年冬季，温泉井、黄　龙场气田共发生管线冰堵２２次。其原因主要有：　（１）温泉井气田、黄龙场气田天然气均为湿　气输送，再加上气井大多处于崇山峻岭之中，管　线走向翻山越岭，凝析出的液态水易聚集于管线　低洼处，遇低温天气就容易造成冰堵。　（２）温泉井气田、黄龙场气田地处大巴山区，　海拔较高（温泉Ｉ—ｌ井海拔高达９００余米），春　

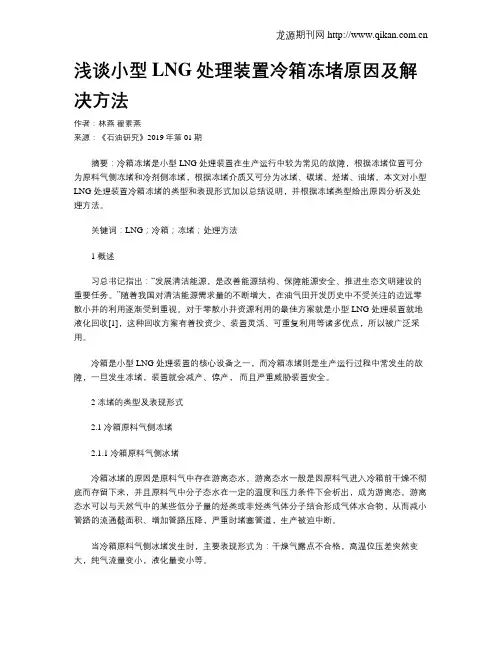

浅谈小型LNG处理装置冷箱冻堵原因及解决方法

浅谈小型LNG处理装置冷箱冻堵原因及解决方法

龙源期刊网

浅谈小型LNG处理装置冷箱冻堵原因及解决方法

作者：林燕 翟素燕

来源：《石油研究》2019年第01期

摘要：冷箱冻堵是小型 LNG 处理装置在生产运行中较为常见的故障，根据冻堵位置可分为原料气侧冻堵和冷剂侧冻堵，根据冻堵介质又可分为冰堵、碳堵、烃堵、油堵。本文对小型

LNG 处理装置冷箱冻堵的类型和表现形式加以总结说明，并根据冻堵类型给出原因分析及处理方法。

关键词：LNG；冷箱；冻堵；处理方法

1 概述

习总书记指出：“发展清洁能源，是改善能源结构、保障能源安全、推进生态文明建设的重要任务。”随着我国对清洁能源需求量的不断增大，在油气田开发历史中不受关注的边远零散小井的利用逐渐受到重视。对于零散小井资源利用的最佳方案就是小型 LNG 处理装置就地液化回收[1]，这种回收方案有着投资少、装置灵活、可重复利用等诸多优点，所以被广泛采用。

冷箱是小型 LNG 处理装置的核心设备之一，而冷箱冻堵则是生产运行过程中常发生的故障，一旦发生冻堵，装置就会减产、停产， 而且严重威胁装置安全。

2 冻堵的类型及表现形式

2.1 冷箱原料气侧冻堵

2.1.1 冷箱原料气侧冰堵

冷箱冰堵的原因是原料气中存在游离态水。游离态水一般是因原料气进入冷箱前干燥不彻底而存留下来，并且原料气中分子态水在一定的温度和压力条件下会析出，成为游离态。游离态水可以与天然气中的某些低分子量的烃类或非烃类气体分子结合形成气体水合物，从而减小管路的流通截面积、增加管路压降，严重时堵塞管道，生产被迫中断。

当冷箱原料气侧冰堵发生时，主要表现形式为：干燥气露点不合格，高温位压差突然变大，纯气流量变小，液化量变小等。 龙源期刊网

2.1.2 冷箱原料气侧烃堵
