雨水进水井施工工艺方法

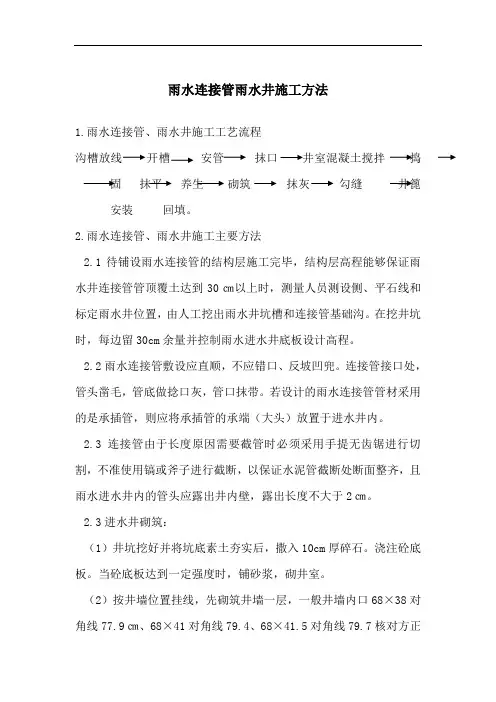

雨水连接管雨水井施工方法

1.雨水连接管、雨水井施工工艺流程

沟槽放线 开槽 安管 抹口

井室混凝土搅拌

捣固 抹平 养生 砌筑 抹灰 勾缝 井篦安装 回填。

2.雨水连接管、雨水井施工主要方法

2.1待铺设雨水连接管的结构层施工完毕，结构层高程能够保证雨水井连接管管顶覆土达到30㎝以上时，测量人员测设侧、平石线和标定雨水井位置，由人工挖出雨水井坑槽和连接管基础沟。在挖井坑时，每边留30cm余量并控制雨水进水井底板设计高程。

2.2雨水连接管敷设应直顺，不应错口、反坡凹兜。连接管接口处，管头凿毛，管底做捻口灰，管口抹带。若设计的雨水连接管管材采用的是承插管，则应将承插管的承端（大头）放置于进水井内。

2.3连接管由于长度原因需要截管时必须采用手提无齿锯进行切割，不准使用镐或斧子进行截断，以保证水泥管截断处断面整齐，且雨水进水井内的管头应露出井内壁，露出长度不大于2㎝。

2.3进水井砌筑：

（1）井坑挖好并将坑底素土夯实后，撒入10cm厚碎石。浇注砼底板。当砼底板达到一定强度时，铺砂浆，砌井室。

（2）按井墙位置挂线，先砌筑井墙一层，一般井墙内口68×38对角线77.9㎝、68×41对角线79.4、68×41.5对角线79.7核对方正

（竣工验收时收水井尺寸不允许小）。

（3）砌筑井墙应随砌随刮平缝。砌至雨水支管处应满卧砂浆，砌砖已包满支管时应将管口周围用砂浆抹严抹平，不能有缝隙，管顶砌半圆砖券。

（4）井室砌至连接管上20cm后，暂停砌砖，用1:2水泥砂浆对井室进行抹面，抹面分二遍，第一遍厚1.5cm抹平，第二遍厚0.5cm压光，总厚为2cm。抹面完成后再接着砌砖至设计高，井室内除抹面部位外其余部位使用水泥砂浆勾缝。砌完后将井内杂物清除干净，将井篦子座砂浆安放在井上。严格控制井外侧内壁与侧、平石线的距离，并根据井篦的大小来准确确定距离。

塑料检查井施工

A、井坑与基础

1、井坑应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。井坑边坡与管沟边坡一致。井坑开挖时，不得扰动基土超挖；如基土受到扰动，则应按现行的《给排水管道工程施工及验收规范》GB 50268的有关规定，根据基土土质采取补救措施。有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端得坑壁应与管沟齐平。

2、地下水位较高的地区或雨季施工，应有排水，降低水位措施。

3、检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。当无资料时，可按检查井基础图施工。

B、检查井接管安装

1、检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井-管-井-管顺序安装，并逐渐向下游支管，干管延伸。

2、井座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。

3、井座与汇入管，排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管顶平接；井座排出管接口大于下游管道时，应管内底平接。

4、管道采用可变角接头或球形接头调整坡度时，当其管径为315mm,应采用专用工具，不得使用链条扳手。

5、附加接头的安装，应根据井筒尺寸和连接管道的直径，采用专用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。

6、在地下水位较高或雨季施工期间，在管道（含检查井）安装完成（但尚未进行灌水试验）时，应采取防止井体上浮的技术措施。

C、井筒安装

1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度，再减去井筒顶至地面的净距。当地面或路面标高难以精确确定时，井筒长度可适当预留余量。

2、井筒插入井座应保持垂直。井筒插接时，不得使用重锤敲打，应采用专用收紧工具。

D、回填

1、回填应在排水管线（含管道和检查井）验收合格后进行，并与管道沟槽的回填同时进行。

集水井工程施工方案及施工工艺方法

一、引言

集水井是指用于收集、存储和排放雨水的设施，广泛应用于城市排水系统中。本文将介绍集水井工程的施工方案及施工工艺方法。

二、施工前准备

1.前期调查与设计：在施工前，需进行充分的前期调查与设计工作，包括排水系统的设计参数、集水井的位置和数量确定等。

2.施工团队组建：为确保施工的顺利进行，需组建专业技术团队，包括工程师、技术人员和施工人员等。

3.施工材料准备：根据设计要求，准备施工所需的材料，如钢筋、混凝土等。

三、施工工艺方法

1.地面准备工作

（1）标线：使用标线仪进行准确的标线，标明集水井的位置和尺寸。 （2）清理施工区域：清除施工区域的杂草、灰尘和其他障碍物，保持施工环境清洁。

2.基础施工

（1）挖掘基坑：根据设计要求，使用挖掘机挖掘集水井的基坑，保证基坑的稳定和坚实。

（2）基坑处理：清理基坑内的泥土和杂物，并压实基坑底部。

（3）安装模板：根据集水井的尺寸和形状，安装适当的模板。

（4）浇筑混凝土：按照施工设计要求，进行混凝土的浇筑。同时，注意混凝土的均匀性和密实性。

3.井筒施工

（1）安装井筒模板：根据设计要求，安装井筒模板，并确保模板的垂直度和水平度。

（2）浇筑混凝土：按照混凝土的设计配合比，进行混凝土的浇筑。

1、场地排水场地开挖常会遇到地下水和地表滞水大量渗入，造成场地浸水，破坏边坡稳定，影响施工进行，因此必须做好现场场地的排水、截水、疏水、排洪等工作，并尽可能减少雨季施工工作量，处理方法是：

（1）在现场周围地段应修设临时或永久性排水沟、防洪沟或挡水堤，山坡地段应在坡顶或坡脚设环形防洪沟或截水沟，以拦截附近 的雨水、潜水排入施工区域内。

（2）现场内外原有自然排水系统尽可能保留或适当加以整修、疏水，改造或根据需要增设少量排水沟，以利排泄现场积水、雨水和地表滞水。

（3）在有条件时，尽可能利用正式工程排水系统为施工服务，先修建正式工程主干排水设施和管网，以方便排除地面滞水和基坑井点抽出的地下水。

（4）现场道路应在两侧设排水沟，支道应在两侧设小排水沟，沟底坡度一般为2%~8%，保持场地排水和道路畅通。

（5）基坑开挖应在地表流水的上游一侧设排水沟、散水沟或截水挡土堤，将地表滞水截住；在低洼地段挖基坑时，可利用挖出之土沿四周或迎水一侧，二侧筑0.5~0.8m高的土堤截水。

（6）大面积的表水，可采取在施工范围区段内挖排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，将水排走。

（7）在可能滑坡的地段，应在该地段外设置多道环形截水沟，以拦截附近的地表水，修设和疏通坡脚的原排水沟，疏导地表水，处理好该区域内的生活和工程用水，阻止渗入该地段。

（8）对粘性黄土地区，现场应设有临时或永久性的排洪防水设施，以防基坑受水浸泡，造成地基下陷。施工用水、废水应设有临时排水管道；贮水构筑物、灰池、防洪沟、排水沟等应有防止漏水措施，并与建筑物保持一定的安全距离。安全距离：距建筑物的四周，对非重湿陷性黄土地区在15m以内，对自重湿陷性黄土地区在25m以内不应设有集水井。材料设备的堆放，不得阻碍雨水排泄。需要浇水的建筑材料，宜堆放在距基坑外5m以外，并严防水流入基坑内。

2、基坑槽（沟）排水在地下水位较高的地段或有地面滞水的地段开挖基坑槽（或沟，下同），常会遇到地下水问题。由于地下水的存在，非但土方开挖困难，费工费时，边坡易于塌方，而且会导致地基被水浸泡，扰动地基土，造成工程竣工后建筑物的不均匀沉降，使建筑物开裂或破坏。因此，基坑槽开挖施工中，应根据工程地质和地下水文情况，采取有效地降低地下水位措施，使基坑开挖和施工达到无水状态，以保证工程质量和工程的顺利进行。
