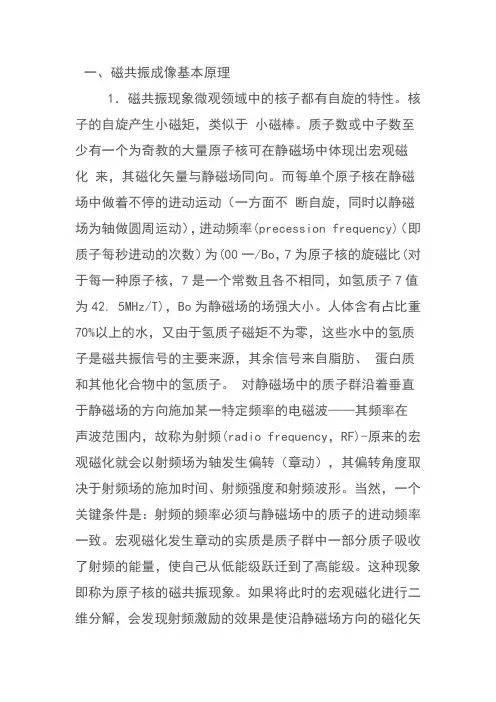

一、磁共振成像基本原理

1．磁共振现象微观领域中的核子都有自旋的特性。核子的自旋产生小磁矩，类似于

小磁棒。质子数或中子数至少有一个为奇教的大量原子核可在静磁场中体现出宏观磁化

来，其磁化矢量与静磁场同向。而每单个原子核在静磁场中做着不停的进动运动（一方面不

断自旋，同时以静磁场为轴做圆周运动），进动频率(precession frequency)（即质子每秒进动的次数）为(00一/Bo，7为原子核的旋磁比(对于每一种原子核，7是一个常数且各不相同，如氢质子7值为42. 5MHz/T)，Bo为静磁场的场强大小。人体含有占比重70%以上的水，又由于氢质子磁矩不为零，这些水中的氢质子是磁共振信号的主要来源，其余信号来自脂肪、

蛋白质和其他化合物中的氢质子。

对静磁场中的质子群沿着垂直于静磁场的方向施加某一特定频率的电磁波——其频率在声波范围内，故称为射频(radio frequency，RF)-原来的宏观磁化就会以射频场为轴发生偏转（章动），其偏转角度取决于射频场的施加时间、射频强度和射频波形。当然，一个关键条件是：射频的频率必须与静磁场中的质子的进动频率一致。宏观磁化发生章动的实质是质子群中一部分质子吸收了射频的能量，使自己从低能级跃迁到了高能级。这种现象即称为原子核的磁共振现象。如果将此时的宏观磁化进行二维分解，会发现射频激励的效果是使沿静磁场方向的磁化矢量（纵向磁化）减小，而垂直于静磁场方向的磁化（横向磁化）增 大了。RF脉冲有使进动的质子同步化的效应，质子同一时间指向同一方向，处于所谓“同相”，其磁化矢量在该方向上叠加起来，即横向磁化增大。使质子进动角度增大至90。的RF脉冲称为90。脉冲，此时纵向磁化矢量消失，只有横向磁化矢量。同样还有其他角度的RF脉冲。质子的进动角度受RF脉冲强度和脉冲持续时间影响，强度越强、持续时间越长，质 子的进动角度越大，且强RF脉冲比弱RF脉冲引起履子进动角度改变得要快。

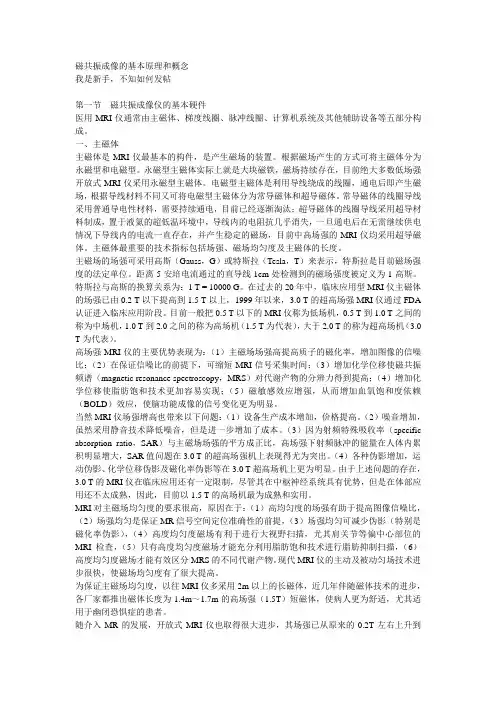

磁共振成像的基本原理和概念

我是新手，不知如何发帖

第一节 磁共振成像仪的基本硬件

医用MRI仪通常由主磁体、梯度线圈、脉冲线圈、计算机系统及其他辅助设备等五部分构成。

一、主磁体

主磁体是MRI仪最基本的构件，是产生磁场的装置。根据磁场产生的方式可将主磁体分为永磁型和电磁型。永磁型主磁体实际上就是大块磁铁，磁场持续存在，目前绝大多数低场强开放式MRI仪采用永磁型主磁体。电磁型主磁体是利用导线绕成的线圈，通电后即产生磁场，根据导线材料不同又可将电磁型主磁体分为常导磁体和超导磁体。常导磁体的线圈导线采用普通导电性材料，需要持续通电，目前已经逐渐淘汰；超导磁体的线圈导线采用超导材料制成，置于液氦的超低温环境中，导线内的电阻抗几乎消失，一旦通电后在无需继续供电情况下导线内的电流一直存在，并产生稳定的磁场，目前中高场强的MRI仪均采用超导磁体。主磁体最重要的技术指标包括场强、磁场均匀度及主磁体的长度。

主磁场的场强可采用高斯（Gauss，G）或特斯拉（Tesla，T）来表示，特斯拉是目前磁场强度的法定单位。距离5安培电流通过的直导线1cm处检测到的磁场强度被定义为1高斯。特斯拉与高斯的换算关系为：1 T = 10000 G。在过去的20年中，临床应用型MRI仪主磁体的场强已由0.2 T以下提高到1.5 T以上，1999年以来，3.0 T的超高场强MRI仪通过FDA认证进入临床应用阶段。目前一般把0.5 T以下的MRI仪称为低场机，0.5 T到1.0 T之间的称为中场机，1.0 T到2.0之间的称为高场机（1.5 T为代表），大于2.0 T的称为超高场机（3.0

T为代表）。

高场强MRI仪的主要优势表现为：（1）主磁场场强高提高质子的磁化率，增加图像的信噪比；（2）在保证信噪比的前提下，可缩短MRI信号采集时间；（3）增加化学位移使磁共振频谱（magnetic resonance spectroscopy，MRS）对代谢产物的分辨力得到提高；（4）增加化学位移使脂肪饱和技术更加容易实现；（5）磁敏感效应增强，从而增加血氧饱和度依赖（BOLD）效应，使脑功能成像的信号变化更为明显。

第一节 磁共振成像仪的基本硬件

医用MRI仪通常由主磁体、梯度线圈、脉冲线圈、计算机系统及其他辅助设备等五部分构成。

一、主磁体

主磁体是MRI仪最基本的构件，是产生磁场的装置。根据磁场产生的方式可将主磁体分为永磁型和电磁型。永磁型主磁体实际上就是大块磁铁，磁场持续存在，目前绝大多数低场强开放式MRI仪采用永磁型主磁体。电磁型主磁体是利用导线绕成的线圈，通电后即产生磁场，根据导线材料不同又可将电磁型主磁体分为常导磁体和超导磁体。常导磁体的线圈导线采用普通导电性材料，需要持续通电，目前已经逐渐淘汰；超导磁体的线圈导线采用超导材料制成，置于液氦的超低温环境中，导线内的电阻抗几乎消失，一旦通电后在无需继续供电情况下导线内的电流一直存在，并产生稳定的磁场，目前中高场强的MRI仪均采用超导磁体。主磁体最重要的技术指标包括场强、磁场均匀度及主磁体的长度。

主磁场的场强可采用高斯（Gauss，G）或特斯拉（Tesla，T）来表示，特斯拉是目前磁场强度的法定单位。距离5安培电流通过的直导线1cm处检测到的磁场强度被定义为1高斯。特斯拉与高斯的换算关系为：1 T = 10000 G。在过去的20年中，临床应用型MRI仪主磁体的场强已由0.2 T以下提高到1.5 T以上，1999年以来，3.0 T的超高场强MRI仪通过FDA认证进入临床应用阶段。目前一般把0.5 T以下的MRI仪称为低场机，0.5 T到1.0 T之间的称为中场机，1.0 T到2.0之间的称为高场机（1.5 T为代表），大于2.0 T的称为超高场机（3.0

T为代表）。

高场强MRI仪的主要优势表现为：（1）主磁场场强高提高质子的磁化率，增加图像的信噪比；（2）在保证信噪比的前提下，可缩短MRI信号采集时间；（3）增加化学位移使磁共振频谱（magnetic resonance spectroscopy，MRS）对代谢产物的分辨力得到提高；（4）增加化学位移使脂肪饱和技术更加容易实现；（5）磁敏感效应增强，从而增加血氧饱和度依赖（BOLD）效应，使脑功能成像的信号变化更为明显。

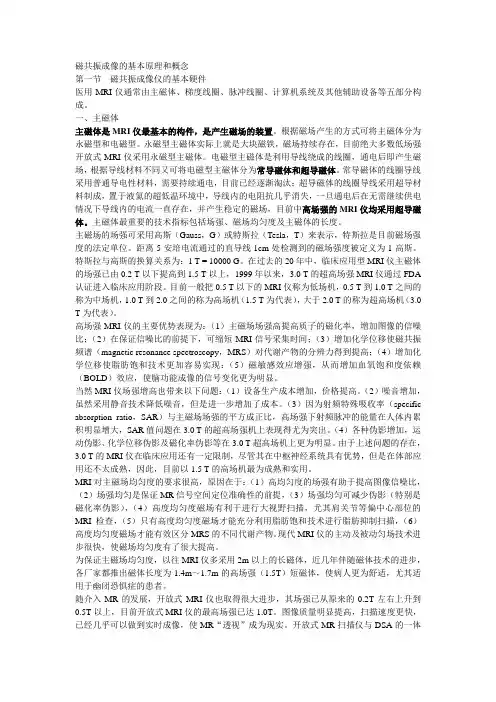

磁共振成像的基本原理和概念

第一节 磁共振成像仪的基本硬件

医用MRI仪通常由主磁体、梯度线圈、脉冲线圈、计算机系统及其他辅助设备等五部分构成。

一、主磁体

主磁体是MRI仪最基本的构件，是产生磁场的装置。根据磁场产生的方式可将主磁体分为永磁型和电磁型。永磁型主磁体实际上就是大块磁铁，磁场持续存在，目前绝大多数低场强开放式MRI仪采用永磁型主磁体。电磁型主磁体是利用导线绕成的线圈，通电后即产生磁场，根据导线材料不同又可将电磁型主磁体分为常导磁体和超导磁体。常导磁体的线圈导线采用普通导电性材料，需要持续通电，目前已经逐渐淘汰；超导磁体的线圈导线采用超导材料制成，置于液氦的超低温环境中，导线内的电阻抗几乎消失，一旦通电后在无需继续供电情况下导线内的电流一直存在，并产生稳定的磁场，目前中高场强的MRI仪均采用超导磁体。主磁体最重要的技术指标包括场强、磁场均匀度及主磁体的长度。

主磁场的场强可采用高斯（Gauss，G）或特斯拉（Tesla，T）来表示，特斯拉是目前磁场强度的法定单位。距离5安培电流通过的直导线1cm处检测到的磁场强度被定义为1高斯。特斯拉与高斯的换算关系为：1 T = 10000 G。在过去的20年中，临床应用型MRI仪主磁体的场强已由0.2 T以下提高到1.5 T以上，1999年以来，3.0 T的超高场强MRI仪通过FDA认证进入临床应用阶段。目前一般把0.5 T以下的MRI仪称为低场机，0.5 T到1.0 T之间的称为中场机，1.0 T到2.0之间的称为高场机（1.5 T为代表），大于2.0 T的称为超高场机（3.0

T为代表）。

高场强MRI仪的主要优势表现为：（1）主磁场场强高提高质子的磁化率，增加图像的信噪比；（2）在保证信噪比的前提下，可缩短MRI信号采集时间；（3）增加化学位移使磁共振频谱（magnetic resonance spectroscopy，MRS）对代谢产物的分辨力得到提高；（4）增加化学位移使脂肪饱和技术更加容易实现；（5）磁敏感效应增强，从而增加血氧饱和度依赖（BOLD）效应，使脑功能成像的信号变化更为明显。
