电梯技术参数表

  • 格式：doc
  • 大小：127.00 KB
  • 文档页数：24

-

. z. 电梯技术参数表

普通住宅小机房电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000Z MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT10/10-19 台

额定载重量: 800公斤

额定速度: 1.0/1.6/1.75米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达)

机械位置: 井道顶部

建筑尺寸

井道尺寸: 详见通力公司2015年样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 800毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板

门框: 标准门框

厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

普通住宅小机房电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000Z MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT13/10-19 台

额定载重量: 1000公斤 -

. z. 额定速度: 1.0/1.6/1.75米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达)

机械位置: 井道顶部

建筑尺寸

井道尺寸: 详见通力公司2015年样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 900毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板

门框: 标准门框

厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1600毫米(宽) * 1400毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

普通住宅小机房电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000E MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT10/10-19 台

额定载重量: 800公斤

额定速度: 2.0/2.5米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达) -

. z. 机械位置: 井道顶部

建筑尺寸

井道尺寸: 详见通力公司2015年样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 800毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板

门框: 标准门框

厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

普通住宅小机房电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000E MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT13/10-19 台

额定载重量: 1000公斤

额定速度: 2.0/2.5米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达)

机械位置: 井道顶部

建筑尺寸

井道尺寸: 详见通力公司样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 900毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板

门框:标准门框 -

. z. 厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1600毫米(宽) * 1400毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

担架电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000E MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT13/10-19 台

额定载重量: 1000公斤

额定速度: 1.0/1.6/1.75/2.0/2.5米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达)

机械位置: 井道顶部

建筑尺寸

井道尺寸:详见通力公司2015年样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 900毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板

门框: 标准门框

厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1100毫米(宽) * 2100毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

别墅小机房电梯 -

. z. 技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000E MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT08/10-19 台

额定载重量: 630公斤

额定速度: 1.0/1.6/1.75/2.0/2.5米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

操作系统

控制系统: (KONE LCE 型)电脑智能控制，串行传输系统

控制方式: 集选

机械规格

驱动系统: 交流调频调压驱动

曳引系统: EcoDisc无齿轮曳引机(碟式马达)

机械位置: 井道顶部

建筑尺寸

井道尺寸: 详见通力公司2015年样本井道

顶层高度: 详见通力公司2015年样本井道

地坑深度: 详见通力公司2015年样本井道

入口尺寸

类型: 2扇中分自动门

尺寸: 800毫米(宽) * 2100毫米(深)

候梯厅门

厅门、门框装修: 所有层发纹不锈钢

门框: 标准门框

厅外显示: 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸: 1100毫米(宽) * 1400毫米(深) * 2400毫米(高)

轿厢装潢: 发纹不锈钢

轿顶型式: CL91集成式天花

轿内显示: 全高轿厢位置及方向显示器

地板型号: PVC

别墅小机房电梯

技术规格（电梯）

一般规格

电梯编号: L

产品名称: KONE 3000Z MiniSpaceTM 小机房乘客电梯

型号/规格/数量: KONE MiniSpace / PT10/10-19 台

额定载重量: 800公斤

额定速度: 1.0/1.6/1.75米/秒

行程: 米

服务楼层/停站: 层 /站

轿厢类型：单开门

合集下载

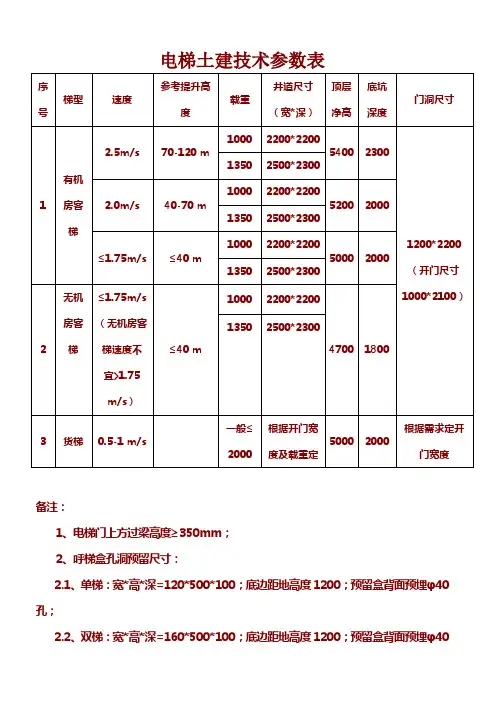

电梯土建设计参数表(总结)

电梯土建设计参数表(总结)

电梯土建技术参数表

序号 梯型 速度 参考提升高度 载重 井道尺寸（宽*深） 顶层净高 底坑深度 门洞尺寸

1 有机房客梯 2.5m/s 70-120 m 1000 2200*2200 5400 2300

1200*2200

（开门尺寸1000*2100） 1350 2500*2300

2.0m/s 40-70 m 1000 2200*2200 5200 2000 1350 2500*2300

≤1.75m/s ≤40 m 1000 2200*2200 5000 2000 1350 2500*2300

2 无机房客梯 ≤1.75m/s（无机房客梯速度不宜>1.75

m/s） ≤40 m 1000 2200*2200

4700 1800 1350 2500*2300

3 货梯 0.5-1 m/s 一般≤2000 根据开门宽度及载重定 5000 2000 根据需求定开门宽度

备注：

1、电梯门上方过梁高度≥350mm；

2、呼梯盒孔洞预留尺寸：

2.1、单梯：宽*高*深=120*500*100；底边距地高度1200；预留盒背面预埋φ40孔；

2.2、双梯：宽*高*深=160*500*100；底边距地高度1200；预留盒背面预埋φ40孔；

3、砖混电梯井道圈梁设置：第一道圈梁距底坑300-500 mm，中间圈梁间距2300 mm，最上面一道距井道顶面500 mm。

4、货梯不宜设置为无机房货梯。

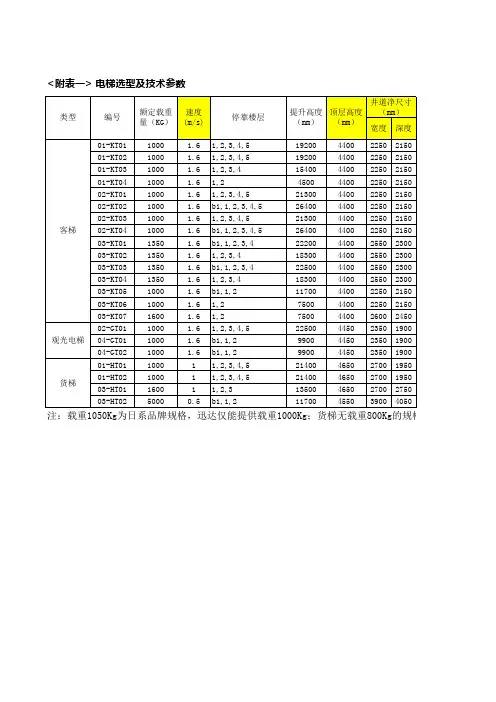

迅达电梯参数

迅达电梯参数

宽度深度01-KT0110001.61,2,3,4,51920044002250215001-KT0210001.61,2,3,4,51920044002250215001-KT0310001.61,2,3,41540044002250215001-KT0410001.61,2450044002250215002-KT0110001.61,2,3,4,52130044002250215002-KT0210001.6b1,1,2,3,4,52640044002250215002-KT0310001.61,2,3,4,52130044002250215002-KT0410001.6b1,1,2,3,4,52640044002250215003-KT0113501.6b1,1,2,3,42220044002550230003-KT0213501.61,2,3,41830044002550230003-KT0313501.6b1,1,2,3,42250044002550230003-KT0413501.61,2,3,41830044002550230003-KT0510001.6b1,1,21170044002250215003-KT0610001.61,2750044002250215003-KT0716001.61,2750044002600245002-GT0110001.61,2,3,4,52250044502350190004-GT0110001.6b1,1,2990044502350190004-GT0210001.6b1,1,2990044502350190001-HT01100011,2,3,4,52140046502700195001-HT02100011,2,3,4,52140046502700195003-HT01160011,2,31350046502700275003-HT0250000.5b1,1,211700455039004050速度(m/s)停靠楼层提升高度（mm）顶层高度（mm）

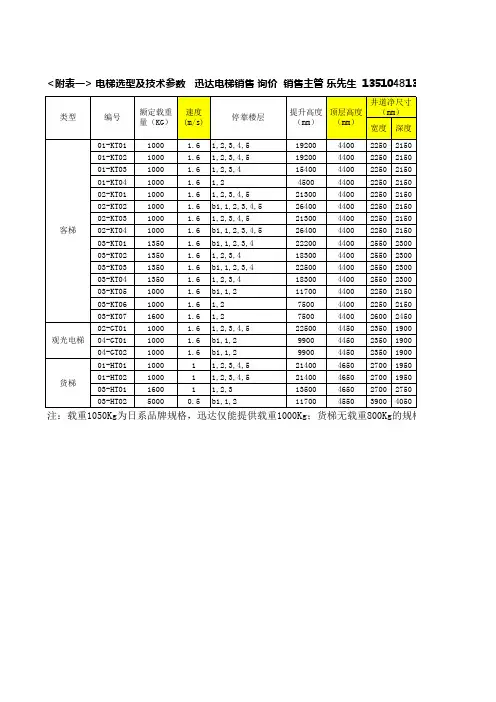

迅达电梯参数 2
