嘿，你知道变频器不？那可是个超厉害的家伙！咱就说说变频器模拟量控制参数设置方法吧。

首先，找到变频器的参数设置界面，这就像找到宝藏的入口一样重要。然后，仔细观察各个参数选项，就像在挑选自己最爱的糖果。确定模拟量输入通道，可别搞错了，不然就像在黑暗中迷路一样糟糕。接着，设置输入信号的范围，这就好比给马儿套上合适的缰绳。再调整输出频率与模拟量信号的对应关系，哇，这一步可得小心，就像走钢丝一样刺激。

设置过程中一定要注意安全哦！要是不小心弄错了参数，那可不得了，就像点燃了一颗炸弹。稳定性也至关重要，不然一会儿快一会儿慢，像坐过山车一样，谁受得了？

那变频器模拟量控制都用在啥场景呢？比如说工业生产中，需要精确控制电机转速的时候，这就像一位超级英雄闪亮登场。它的优势可多啦，能实现平滑调速，就像在丝绸上滑行一样顺畅。还能提高能源利用率，哇，这不是在帮咱省钱嘛！

我给你讲个实际案例吧。有个工厂，之前电机转速不好控制，生产效率低下。用了变频器模拟量控制后，嘿，那效果，简直像换了个新工厂。

电机转速稳稳当当，产品质量也大大提高。

所以说，变频器模拟量控制参数设置方法真的超棒。只要你认真设置，注意安全和稳定性，就能让你的设备如虎添翼。相信我，没错的！

安川G7B在起重应用设置（模拟量输入）

默认分类 2009-10-16 15:32:10 阅读98 评论0 字号：大中小 订阅

开环

安川变频器-安川G7变频器不带PG用在起重机起升上如何设置

电动机是85KW的,变频器是CIMR-G7B4132 ，制动单元 CDBR-4045 三个，制动电阻18KW/15欧 三箱

详细参数（请参考）

选择电压跳线 400/415V 见 4-3 （根据电网电压决定）

初始化

A1-03 =2220 （2线制模式初始化）

按MENU选择“高级程序模式”ADV

A1-00=7 语言选择 7 代表汉语

A1-01=1 用户选择参数（仅可设定/查看A2-01~32所设定的参数）

A1-02=2 无PG的矢量控制

运行模式选择：

b1-01=1 控制回路端子（模拟量输入）模拟量

b1-02=1 控制回路端子（顺控输入）开关量

调整：C

C1-01=3S 频率从0 %升到100%所需时间

C1-02=3S 频率从100%降到0%所需时间

C2 初始圆弧（S特性）可选

E 电机参数：

E1-01=380 输入电压设定

E1-04=50.0 最高输出频率

E1-5=380/400V 最高输出电压

H 参数 端子功能选择

H2-01=5 M1 M2 功能选择（抱闸）要设定L4-01（抱闸临界频率）

H2-01-37 端子M1 M2 功能选择（抱闸） 如发生溜沟，请调节直流制动B2参数。 谨慎使用 L4-01=0~10HZ观察U1-83峰值电流（1HZ）

L保护功能

L3-04=0（0无效（按设定的减速时间停止，时间过短，报OV过压报警)

L7-01=150% 正转电动转矩极限

L7-02=-150% 反转电动转矩极限

自学习 按MENU键选择 A TUNE 自学习模式 按DATA/ENTER 进入自学习模式

T1-00=1 电机选择

■　！！　

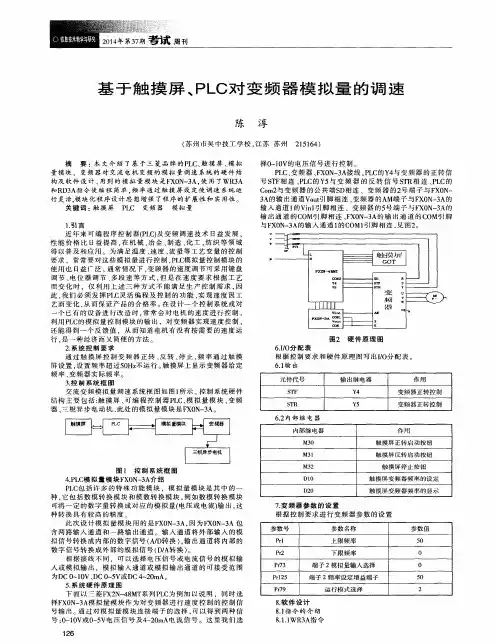

基于触摸屏、ＰＬＣｇ，－ｔ变频器模拟量的调速　

陈　淳　

（苏州市吴中技工学校，江苏苏州２１５１６４）　

摘　要：本文介绍了基于三菱品牌的ＰＬＣ、触摸屏、模拟　

量模块、变频器对交流电机变频的模拟量调速系统的硬件结　构及软件设计、用到的模拟量模块是ＦＸ０Ｎ一３Ａ．使用了ＷＲ３Ａ　

和ＲＤ３Ａ指令使编程简单．频率通过触摸屏设定使调速系统运　

行灵活，模块化程序设计思想增强了程序的扩展性和实用性。　

关键词：触摸屏ＰＬＣ　变频器　模拟量　

１．引言　近年来可编程序控制器ｆＰＬＣ１及变频凋速技术日益发展，　

性能价格比日益提高，在机械、冶金、制造、化工、纺织等领域　

得以普及和应用。为满足温度、速度、流量等工艺变量的控制　

要求，常常要对这些模拟量进行控制，ＰＬＣ模拟量控制模块的　使用也日益广泛。通常情况下，变频器的速度调节可采用键盘　

调节、电位器调节、多段速等方式，但是在速度要求根据工艺　

而变化时．仅利用上述三种方式不能满足生产控制需求，因　

此，我们必须发挥ＰＬＣ灵活编程及控制的功能，实现速度因工　艺而变化，从而保证产品的合格率。在设计一个控制系统或对　

一个已有的设备进行改造时，常常会对电机的速度进行控制，　

利用ＰＬＣ的模拟量控制模块的输出，对变频器实现速度控制，　

还能得到一个反馈值．从而知道电机有没有按需要的速度运　行，是一种经济而又简便的方法。　

２．系统控制要求　通过触摸屏控制变频器正转、反转、停止，频率通过触摸　

屏设置．设置频率超过５０Ｈｚ不运行。触摸屏上显示变频器给定　

频率、变频器实际频率。　３．控制系统框图　

交流变频模拟量调速系统框图如图１所示。控制系统硬件　

结构主要包括：触摸屏、可编程控制器ＰＬＣ、模拟量模块、变频　

器、三相异步电动机．此处的模拟量模块是ＦＸＯＮ一３Ａ。　

图１控制系统框图　

４．ＰＬＣ模拟量模块ＦＸＯＮ一３Ａ介绍　

ＰＬＣ包括许多的特殊功能模块，模拟量模块是其中的一　

种，它包括数模转换模块和模数转换模块。例如数模转换模块　可将一定的数字量转换成对应的模拟量ｆ电压或电流）输出，这　

V20变频器如何使用模拟量输入、输出定标

V20变频器共有两个模拟量输入AI1，AI2和一个模拟量输出AO1。模拟量输入有哪些类型？与AI相关的参数有哪些？如何实现AI定标？与AO相关的参数有哪些？如何实现AO定标？

下面将分别介绍V20变频器的模拟量输入和模拟量输出功能，并通过举例来回答上述问题。

模拟量输入概述

V20变频器共有两个模拟量输入：AI1和AI2。AI1为单端双极性输入，可设置为0到10V电压输入、-10V到10V电压输入和0到20mA电流输入三种输入模式；AI2为单端单极性输入，可设置为0到10V电压输入和0到20mA电流输入两种输入模式。

模拟量输入相关参数如下表所示，从r0751到P0762的12个参数有in000和

in001两个下标，其中下标0代表AI1，下标1代表AI2：

说明

参数

号

r0750 显示变频器具有的模拟量输入个数

r0751 显示模拟量输入状态字，表示AI1、AI2信号是否丢失。该参数为16位无符号数，可整体连接至CI参数或者按位连接至BI参数

第0位为1：AI1信号丢失

第1位为1：AI2信号丢失

第8位为1：AI1信号未丢失

第9位为1：AI2信号未丢失

r0752 显示滤波之后、定标之前的模拟量输入实际值，单位为V或mA

P0753 模拟量输入的平滑滤波时间(ms)，增大该值可以平滑模拟量输入，减少信号抖动，但响应时间也会相应延长。设置为0表示禁用滤波器 r0754 以百分数形式显示滤波之后、定标之后的模拟量输入值

r0755 以十进制数形式显示滤波之后、定标之后的模拟量输入值，最大为16384

P0756 设置模拟量输入类型和是否使能AI信号丢失监控功能：

0：0V到10V电压输入

1：0V到10V电压输入，带监控功能

2：0mA到20mA电流输入

3：0mA到20mA电流输入，带监控功能

4：-10V到10V电压输入

P0757 模拟量输入定标的X1值(V/mA)，即定标直线第一个点的横坐标值
