恒定电流知识点归纳

高中物理组 选修3--1 恒定电流知识点

仁爱之心对学生 敬畏之心做教育 1

恒定电流

一、知识网络

电流：定义、微观式：I=q/t，I=nqSv

电压：定义、计算式：U=W/q，U=IR。导体产生电流的条件：导体两端存在电压

电阻：定义、计算式：R=U/I，R=ρl/s。金属导体电阻值随温度升高而增大

半导体：热敏、光敏、掺杂效应

超导：注意其转变温度

电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量

实验 恒定电流 部分电路：I=U/R

闭合电路：I=E/(R+r)，或E=U内+U外=IR+Ir

适用条件：用于金属和电解液导电

规律 电阻定律：R=ρl/s 基本

概念

欧姆定律：

公式：W=qU=Iut

纯电阻电路：电功等于电热

非纯电阻电路：电功大于电热，电能还转化为其它形式的能 电功：

用电器总功率：P=UI，对纯电阻电路：P=UI=I2R=U2/R

电源总功率：P总=EI

电源输出功率：P出=UI

电源损失功率：P损=I2r

电源的效率：%100%100EUPP总出，

对于纯电阻电路，效率为100% 电功率 ：

伏安法测电阻：R=U/I，注意电阻的内、外接法对结果的影响

描绘小灯泡的伏安特性

测定金属的电阻率 ：ρ=R s / l

测定电源电动势和内阻

电表的改装：

多用电表测黑箱内电学元件 高中物理组 选修3--1 恒定电流知识点

仁爱之心对学生 敬畏之心做教育 2 恒定电流知识点总结

一、部分电路欧姆定律 电功和电功率

(一)部分电路欧姆定律

1．电流

(1)电流的形成：电荷的定向移动就形成电流。形成电流的条件是：

①要有能自由移动的电荷； ②导体两端存在电压。

(2)电流强度：通过导体横截面的电量q跟通过这些电量所用时间t的比值，叫电流强度。

学校：包头市百灵庙中学 学科：高二物理 编写人：史殿斌 审稿人：

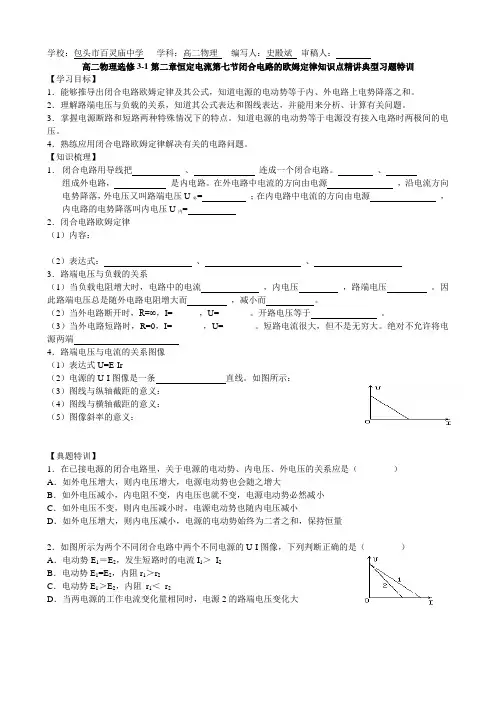

高二物理选修3-1第二章恒定电流第七节闭合电路的欧姆定律知识点精讲典型习题特训

【学习目标】

1．能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和。

2．理解路端电压与负载的关系，知道其公式表达和图线表达，并能用来分析、计算有关问题。

3．掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。

4．熟练应用闭合电路欧姆定律解决有关的电路问题。

【知识梳理】

1． 闭合电路用导线把 、 连成一个闭合电路。 、

组成外电路， 是内电路。在外电路中电流的方向由电源 ，沿电流方向电势降落，外电压又叫路端电压U外= ；在内电路中电流的方向由电源 ，内电路的电势降落叫内电压U内=

2．闭合电路欧姆定律

（1）内容：

（2）表达式： 、 、

3．路端电压与负载的关系

（1）当负载电阻增大时，电路中的电流 ，内电压 ，路端电压 。因此路端电压总是随外电路电阻增大而 ，减小而 。

（2）当外电路断开时，R=∞，I= ，U= 。开路电压等于 。

（3）当外电路短路时，R=0，I= ，U= 。短路电流很大，但不是无穷大。绝对不允许将电源两端

恒定电流复习

一、基本概念

1.电流

电流的定义式：tqI，适用于任何电荷的定向移动形成的电流。对于金属导体有I=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s，远小于电子热运动的平均速率105m/s，更小于电场的传播速率3×108m/s），这个公式只适用于金属导体，千万不要到处套用。

2.电阻定律

导体的电阻R跟它的长度l成正比，跟它的横截面积S成反比。slR

⑴ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。单位是Ωm。

⑵纯金属的电阻率小，合金的电阻率大。

⑶材料的电阻率与温度有关系：

①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。

②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。

③有些物质当温度接近0 K时，电阻率突然减小到零——这种现象叫超导现象。能够发生超导现象的物体叫超导体。材料由正常状态转变为超导状态的温度叫超导材料的转变温度TC。我国科学家在1989年把TC提高到130K。现在科学家们正努力做到室温超导。

3.欧姆定律

RUI（适用于金属导体和电解液，不适用于气体导电）。

电阻的伏安特性曲线：注意I-U曲线和U-I曲线的区别。还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。

例1. 实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示：

解：灯丝在通电后一定会发热，当温度达到一定值时才会发出可见光，这时温度能达到很高，因此必须考虑到灯丝的电阻将随温度的变化而变化。随着电压的升高，电流增大，灯丝的电功率将会增大，温度升高，电阻率也将随之增大，电阻增大，。U越大I-U曲线上对应点于原点连线的斜率必然越小，选A。

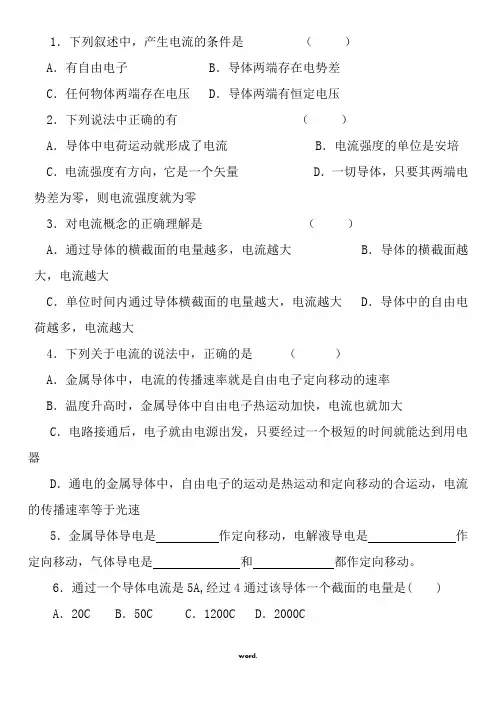

1．下列叙述中，产生电流的条件是 （ ）

A．有自由电子 B．导体两端存在电势差

C．任何物体两端存在电压 D．导体两端有恒定电压

2．下列说法中正确的有 （ ）

A．导体中电荷运动就形成了电流 B．电流强度的单位是安培

C．电流强度有方向，它是一个矢量 D．一切导体，只要其两端电势差为零，则电流强度就为零

3．对电流概念的正确理解是 （ ）

A．通过导体的横截面的电量越多，电流越大 B．导体的横截面越大，电流越大

C．单位时间内通过导体横截面的电量越大，电流越大 D．导体中的自由电荷越多，电流越大

4．下列关于电流的说法中，正确的是 （ ）

A．金属导体中，电流的传播速率就是自由电子定向移动的速率

B．温度升高时，金属导体中自由电子热运动加快，电流也就加大

C．电路接通后，电子就由电源出发，只要经过一个极短的时间就能达到用电器

D．通电的金属导体中，自由电子的运动是热运动和定向移动的合运动，电流的传播速率等于光速

5．金属导体导电是 作定向移动，电解液导电是 作定向移动，气体导电是 和 都作定向移动。

6．通过一个导体电流是5A,经过4通过该导体一个截面的电量是( )

A．20C B．50C C．1200C D．2000C

1.下列说法中正确的是( ).

A．电流的方向就是电荷移动的方向

B．在某一直流电源的外电路上，电流的方向是从电源正极流向负极

C．电流都是由电子的移动形成的

D．电流是有方向的量，所以是矢量

2．某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为( ).
