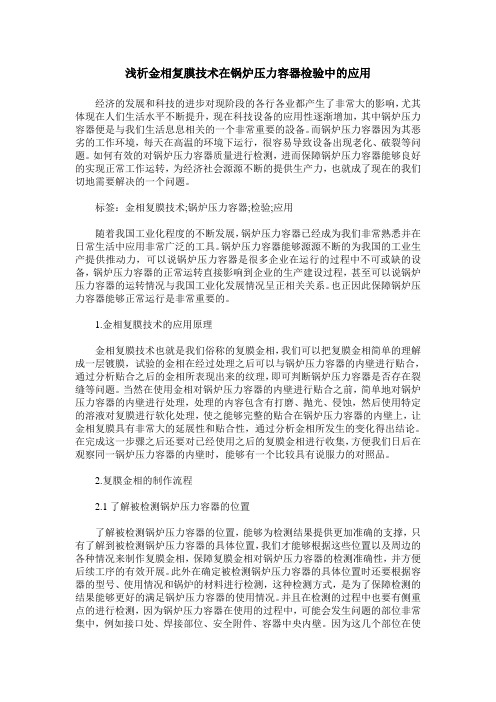

浅析金相复膜技术在锅炉压力容器检验中的应用经济的发展和科技的进步对现阶段的各行各业都产生了非常大的影响，尤其体现在人们生活水平不断提升，现在科技设备的应用性逐渐增加，其中锅炉压力容器便是与我们生活息息相关的一个非常重要的設备。
而锅炉压力容器因为其恶劣的工作环境，每天在高温的环境下运行，很容易导致设备出现老化、破裂等问题。
如何有效的对锅炉压力容器质量进行检测，进而保障锅炉压力容器能够良好的实现正常工作运转，为经济社会源源不断的提供生产力，也就成了现在的我们切地需要解决的一个问题。
标签：金相复膜技术;锅炉压力容器;检验;应用随着我国工业化程度的不断发展，锅炉压力容器已经成为我们非常熟悉并在日常生活中应用非常广泛的工具。
锅炉压力容器能够源源不断的为我国的工业生产提供推动力，可以说锅炉压力容器是很多企业在运行的过程中不可或缺的设备，锅炉压力容器的正常运转直接影响到企业的生产建设过程，甚至可以说锅炉压力容器的运转情况与我国工业化发展情况呈正相关关系。
也正因此保障锅炉压力容器能够正常运行是非常重要的。
1.金相复膜技术的应用原理金相复膜技术也就是我们俗称的复膜金相，我们可以把复膜金相简单的理解成一层镀膜，试验的金相在经过处理之后可以与锅炉压力容器的内壁进行贴合，通过分析贴合之后的金相所表现出来的纹理，即可判断锅炉压力容器是否存在裂缝等问题。
当然在使用金相对锅炉压力容器的内壁进行贴合之前，简单地对锅炉压力容器的内壁进行处理，处理的内容包含有打磨、抛光、侵蚀，然后使用特定的溶液对复膜进行软化处理，使之能够完整的贴合在锅炉压力容器的内壁上，让金相复膜具有非常大的延展性和贴合性，通过分析金相所发生的变化得出结论。
在完成这一步骤之后还要对已经使用之后的复膜金相进行收集，方便我们日后在观察同一锅炉压力容器的内壁时，能够有一个比较具有说服力的对照品。
2.复膜金相的制作流程2.1了解被检测锅炉压力容器的位置了解被检测锅炉压力容器的位置，能够为检测结果提供更加准确的支撑，只有了解到被检测锅炉压力容器的具体位置，我们才能够根据这些位置以及周边的各种情况来制作复膜金相，保障复膜金相对锅炉压力容器的检测准确性，并方便后续工序的有效开展。
