重庆市第一中学2017-2018学年高二上学期期中考试物理

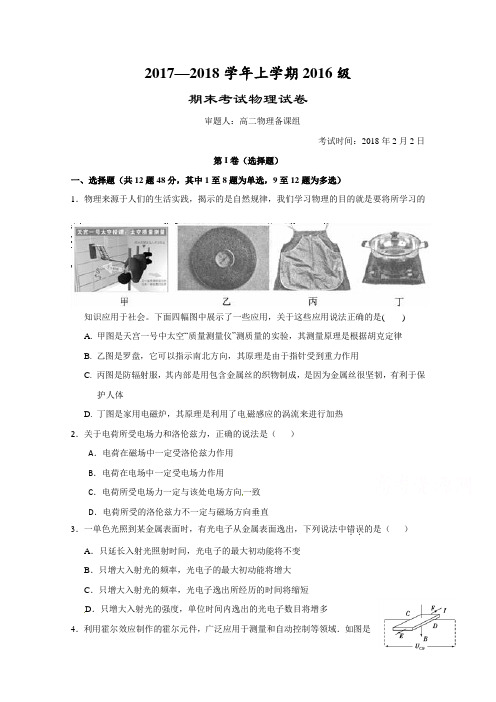

2017—2018学年上学期2016级期末考试物理试卷审题人：高二物理备课组考试时间：2018年2月2日第I卷（选择题）一、选择题（共12题48分，其中1至8题为单选，9至12题为多选）1．物理来源于人们的生活实践，揭示的是自然规律，我们学习物理的目的就是要将所学习的知识应用于社会。

下面四幅图中展示了一些应用，关于这些应用说法正确的是( )A. 甲图是天宫一号中太空“质量测量仪”测质量的实验，其测量原理是根据胡克定律B. 乙图是罗盘，它可以指示南北方向，其原理是由于指针受到重力作用C. 丙图是防辐射服，其内部是用包含金属丝的织物制成，是因为金属丝很坚韧，有利于保护人体D. 丁图是家用电磁炉，其原理是利用了电磁感应的涡流来进行加热2．关于电荷所受电场力和洛伦兹力，正确的说法是（）A．电荷在磁场中一定受洛伦兹力作用B．电荷在电场中一定受电场力作用C．电荷所受电场力一定与该处电场方向一致D．电荷所受的洛伦兹力不一定与磁场方向垂直3．一单色光照到某金属表面时，有光电子从金属表面逸出，下列说法中错误．．的是（）A．只延长入射光照射时间，光电子的最大初动能将不变B．只增大入射光的频率，光电子的最大初动能将增大C．只增大入射光的频率，光电子逸出所经历的时间将缩短D．只增大入射光的强度，单位时间内逸出的光电子数目将增多4．利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域．如图是霍尔元件的工作原理示意图，磁感应强度B 垂直于霍尔元件的工作面向下，通入图示方向的电流I ，CD 两侧面会形成电势差U CD ，下列说法中正确的是（ ）A. 电势差U CD 仅与材料有关B. 若霍尔元件的载流子是自由电子，则电势差U CD >0C. 仅增大磁感应强度时，电势差U CD 变大D. 在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平5．一带正电的粒子在仅受电场力作用下，从坐标原点O 以一定的初速度0v 沿电场中的x 轴正向做直线运动，x 轴上的电势分布如图所示，则粒子从O 点运动到0x x 的过程中，下列说法正确的是（ ）A. 粒子的电势能先增大后减小B. 粒子的动能先增大后减小C. 粒子运动的加速度先增大后减小D. 粒子受到的电场力一直沿x 轴正方向6．如图所示，有一个等腰直角三角形的匀强磁场区域其直角边长为L ，磁场方向垂直纸面向外，磁感应强度大小为B .边长为L 、总电阻为R的正方形导线框abcd ，从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域．取沿abcda 的感应电流为正，则表示线框中电流i 随bc 边的位置坐标x 变化的图象正确的是( )A B C D7、如图所示，两个闭合圆形线圈A 、B 的圆心重合，放在同一水平面内，线圈A 中通以如图2所示的变化电流，t=0时电流方向为顺时针（如图中箭头所示）．在t 1～t 2时间内，对于线圈B ，下列说法中正确的是（ ）A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势8．电源、开关S、定值电阻R1、灯泡L、光敏电阻R2和电容器连接成如图所示的电路，电容器的两平行板水平放置。

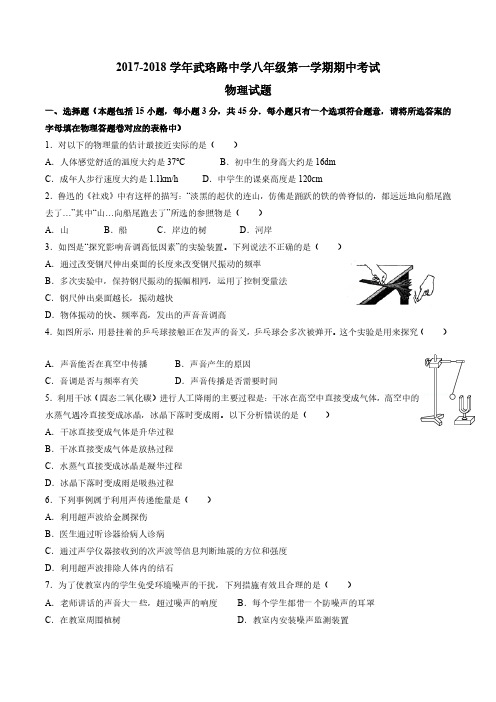

2017-2018学年武珞路中学八年级第一学期期中考试物理试题一、选择题（本题包括15小题，每小题3分，共45分．每小题只有一个选项符合题意，请将所选答案的字母填在物理答题卷对应的表格中）1．对以下的物理量的估计最接近实际的是（）A．人体感觉舒适的温度大约是37℃B．初中生的身高大约是16dmC．成年人步行速度大约是1.1km/h D．中学生的课桌高度是120cm2．鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”其中“山…向船尾跑去了”所选的参照物是（）A．山B．船C．岸边的树D．河岸3．如图是“探究影响音调高低因素”的实验装置。

下列说法不正确的是（）A．通过改变钢尺伸出桌面的长度来改变钢尺振动的频率B．多次实验中，保持钢尺振动的振幅相同，运用了控制变量法C．钢尺伸出桌面越长，振动越快D．物体振动的快、频率高，发出的声音音调高4．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开。

这个实验是用来探究（）A．声音能否在真空中传播B．声音产生的原因C．音调是否与频率有关D．声音传播是否需要时间5．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨。

以下分析错误的是（）A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程6．下列事例属于利用声传递能量是（）A．利用超声波给金属探伤B．医生通过听诊器给病人诊病C．通过声学仪器接收到的次声波等信息判断地震的方位和强度D．利用超声波排除人体内的结石7．为了使教室内的学生免受环境噪声的干扰，下列措施有效且合理的是（）A．老师讲话的声音大一些，超过噪声的响度B．每个学生都带一个防噪声的耳罩C．在教室周围植树D．教室内安装噪声监测装置8．下列温度计的使用方法正确的是（）A．B．C．D．9．关于热现象，下列说法正确的是（）A．干冰给食品保鲜，利用了干冰熔化吸热B．把酒精擦在手背上，手背感觉到凉爽，是由于酒精汽化放热C．一瓶水被冰箱冷冻后，取出放一会儿，表面会变湿，是由于水蒸气液化D．北方的冬天，为了保存蔬菜，在菜窖里放几桶水，利用了水凝华放热10．关于匀速直线运动的速度公式v=，下列说法正确的是（）A．物体通过的路程s越长，其速度v越大B．物体运动所用的时间t越少，其速度v越大C．物体运动的速度与路程成正比，与时间成反比D．物体运动的速度v由决定，但与s、t的大小无关11．如图记录了甲、乙两辆汽车在平直公路上行驶时，在某段时间内的运动过程。

一、选择题：本题共12小题，共计36分。

在每小题给出的四个选项中，1~6只有一个选项是正确的，7~12题有多个选项是正确的，全部选对得3分，选对但不全得2分，有选错得0分1．关于物理学家的贡献，下列叙述正确的是A ．牛顿做了著名的斜面实验，得出轻重不同的物体自由下落一样快的结论B ．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系C ．笛卡尔提出了电场的概念，并引入电场线形象地表示电场的强弱和方向D ．库仑首先提出了磁场的概念，并引入磁感线形象地表示磁场的强弱和方向 2．对于一定质量的物体而言，其速度、动量和动能的说法正确的是 A ．物体的速度发生变化，其动能一定发生变化 B ．物体的动量发生变化，其动能一定发生变化 C ．物体的速度发生变化，其动量不一定发生变化 D ．物体的动能发生变化，其动量一定发生变化3．如图所示，空间有两个等量的正点电荷，a 、b 两点在其连线的中垂线上，则下列说法正确的是A ．场强a b E E >B ．场强a b E E <C ．电势a b ϕϕ>D ．a b ϕϕ<4．如图所示，一条形磁铁放在水平桌面上，在其正中央上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时，下列说法正确的是A ．磁铁对桌面的压力减小B ．磁铁对桌面的压力不变C ．磁铁受到向左的摩擦力作用D ．磁铁受到向右的摩擦力作用5．如图所示，三根长直导线通电电流大小相等，通电方向为b 导线和d 导线垂直纸面向里，c 导线向纸外，a 点为bd 的中点，ac 垂直bd ，且ab=ad=ac ，则a 点磁感应强度的方向为A ．垂直纸面指向纸外B ．沿纸面由a 指向dC ．沿纸面由a 指向bD ．沿纸面由a 指向c6．如图所示，在真空中有两个点电荷A 和B ，电荷量分别为-Q 和+2Q ，它们相距2L ，如果在两点电荷连线的中点O 有一个半径为r （2r<2L ）的空心金属球，且球心位于O 点，则关于球壳上的感应电荷在O 点处此时的场强的大小和方向说法正确的是A 22k Q L，向左 B 23k Q L，向右 C0 D 212k Q L，向右7．某电场的电场线分别如图所示，一个带电粒子由M 点沿图中虚线所示的路径运动通过N 点，则下列判断正确的是A ．粒子带负电B ．粒子在N 点的电势能比在M 点的电势能小C ．粒子在N 点的加速度比在M 点的加速度大D ．粒子在N 点的电势比在M 点的电势高8．如图所示，水平面上有电阻不计的U 形导轨NMPQ 处于匀强磁场中，磁感应强度大小为B ，方向与水平夹角为θ，垂直于ab 且指向又斜上方，导轨宽度为L ，垂直于导轨搁一个质量为m ，接入导轨间的电阻为R 的金属棒ab ，ab 棒的电流为I ，当ab 棒静止时，ab 棒受到的支持力和摩擦力的大小说法正确的是A ．支持力大小为sin m gB IL θ- B ．支持力大小为co s m g B IL θ-C ．摩擦力的大小为()co s m g B IL μθ-D ．摩擦力的大小为sin B IL θ9．在如图所示的电路中，R 是一个定值电阻，A 、B 为水平正对放置的两块平行金属板，两板间带电微粒P 处于静止状态，则下列说法正确的是A ．若把A 、B 两金属板的间距增大一小段距离，则带电微粒P 将向下运动B．若把A、B两金属板的间距增大一小段距离，则带电微粒P将向上运动C．若只断开开关K，与开关闭合时相比带电微粒P将向上运动D．若断开开关K且把A、B两金属板间的距离增大一小段距离后，带电微粒P仍保持静止10．如图所示的情况中，a、b两点电势相等，电场强度大小也相等的是A．B．C．D．11．如图所示，质子（11H），氘核（21H）和 粒子（42H e）都沿平行板电容器中线'O O方向垂直于电场线射入板间的匀强电场，射出后都能打在同一个与中垂线垂直的荧光屏上，使荧光屏上出现亮点，粒子重力不计，下列推断正确的是A．若它们射入电场时的速度相等，在荧光屏上将出现3个亮点B．若它们射入电场时的动能相等，在荧光屏上将只出现1个亮点C．若它们射入电场时的动量相等，在荧光屏上将出现3个亮点D．若它们是由同一个电场从静止加速后射入此偏转电场的，在荧光屏上将只出现1个亮点12．如图甲所示为某电场中的一条电场线，在电场线上建立坐标轴，则坐标轴上O~2x间各点的电势分布如图乙所示，下列说法中正确的是A ．x 1点的电场强度最小B ．0-x 2之间，x 轴附近的电场线分布先变密后变疏C ．一正电电荷从O 点由静止释放，若仅受电场力作用，点电荷的加速度先增大后减小D ．一正电电荷从O 点由静止释放，若仅受电场力作用，速度先增大后减小 二、实验题13．由绝缘介质隔开的两个同轴的金属圆筒构成的圆柱形电容器，如图所示，圆柱筒的外径内径分别为12R R 、，筒高为H ，试根据你学到的有关平行板电容器的知识，推测影响圆柱形电容器电容的因素有____________。

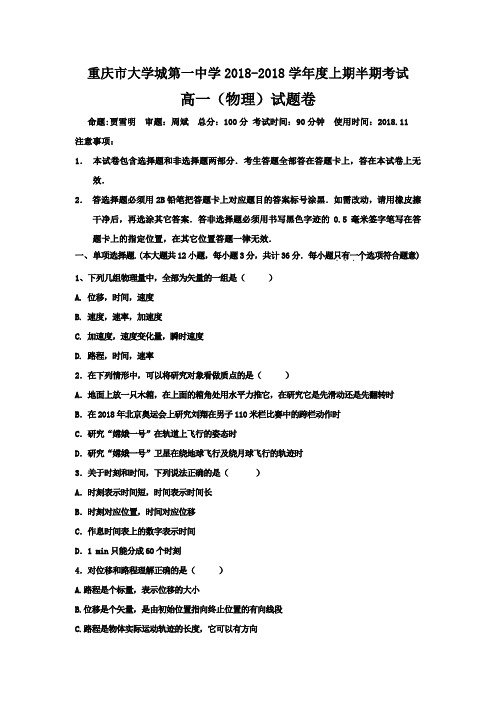

重庆市大学城第一中学2018-2018学年度上期半期考试高一（物理）试题卷命题:贾雪明审题：周斌总分：100分考试时间：90分钟使用时间：2018.11注意事项：1．本试卷包含选择题和非选择题两部分．考生答题全部答在答题卡上，答在本试卷上无效．2．答选择题必须用2B铅笔把答题卡上对应题目的答案标号涂黑．如需改动，请用橡皮擦干净后，再选涂其它答案．答非选择题必须用书写黑色字迹的0.5毫米签字笔写在答题卡上的指定位置，在其它位置答题一律无效．一、单项选择题.(本大题共12小题，每小题3分，共计36分．每小题只有一个．．．．选项符合题意)1、下列几组物理量中，全部为矢量的一组是（）A. 位移，时间，速度B. 速度，速率，加速度C. 加速度，速度变化量，瞬时速度D. 路程，时间，速率2．在下列情形中，可以将研究对象看做质点的是（）A．地面上放一只木箱，在上面的箱角处用水平力推它，在研究它是先滑动还是先翻转时B．在2018年北京奥运会上研究刘翔在男子110米栏比赛中的跨栏动作时C．研究“嫦娥一号”在轨道上飞行的姿态时D．研究“嫦娥一号”卫星在绕地球飞行及绕月球飞行的轨迹时3．关于时刻和时间，下列说法正确的是（）A．时刻表示时间短，时间表示时间长B．时刻对应位置，时间对应位移C．作息时间表上的数字表示时间D．1 min只能分成60个时刻4．对位移和路程理解正确的是（）A.路程是个标量，表示位移的大小B.位移是个矢量，是由初始位置指向终止位置的有向线段C.路程是物体实际运动轨迹的长度，它可以有方向D.当物体作直线运动时，位移大小和路程相等5．下面关于瞬时速度和平均速度的说法正确的是（）A.若物体在某段时间内每时刻的瞬时速度都等于零，则它在这段时间内的平均速度一定等于零B.若物体在某段时间内的平均速度等于零，则它在这段时间内任一时刻的瞬时速度一定等于零C.平均速度就是速度的平均值D.平均速度的方向与瞬时速度的方向一致6．用同一张底片对着小球运动的路径每隔0.1s拍一次照，得到的照片如图所示，则小球运动的平均速度是（）A．0.25 m/sB．0.2 m/sC．0.17 m/sD．无法确定7．关于加速度，下列说法中正确的是（）A．速度越大，加速度一定越大B．加速度是增加的速度C．速度变化越多，加速度一定越大D．速度变化越快，加速度一定越大8.如图，小球以v1＝3 m/s的速度水平向右运动，碰一墙壁经Δt＝0.01 s后以v2＝2 m/s的速度沿同一直线反向弹回，小球在这0.01 s内的平均加速度是（）A．100 m/s2，方向向右B．100 m/s2，方向向左C．500 m/s2，方向向左D．500 m/s2，方向向右9．如图所示，甲、乙、丙、丁是以时间为横轴的匀变速直线运动的图象,下列说法正确的是（）A．甲是a t-图象 B．乙是x t-图象 C．丙是x t-图象 D．丁是v t-图象10．如图所示，是某质点作直线运动在06s -内的x t -图象，则关于质点的运动下列说法正确的是（ ）A ．在02s -内质点做匀加速直线运动，最后2s 内做匀减速运动B ．全程的平均速率为3m/sC ．1t s =时和5t s =时速度方向相同D ．6t s =速度变为011.如图所示，是一位晨练者每天早晨进行锻炼时的行走路线，从A 点出发，沿半径分别为3 m 和5 m 的半圆经B 点到达C 点，则他的位移和路程分别为（ ）A ．8π m ，方向从A 到C ；16 mB ．16 m ，方向从A 到C ；8π mC ．8π m ，方向从A 到C ；8π mD ．16 m ，方向从C 到A ；16 m12．甲物体的质量是乙物体质量的5倍，甲从5m 高处自由下落，乙从10m 高处同时自由落下，以下几种说法正确的是（ ）A ．两物体下落过程中，同一时刻甲的速率比乙大B ．下落过程中，1秒末它们的速度相等C ．两物体同时落地D ．下落过程中甲的加速度比乙的大二、多项选择题（本题包括4小题，每小题4分，共16分。

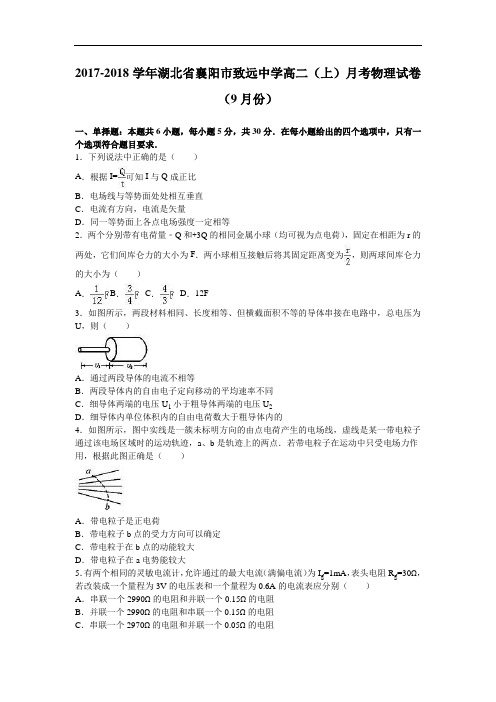

2017-2018学年湖北省襄阳市致远中学高二（上）月考物理试卷（9月份）一、单择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一个选项符合题目要求．1．下列说法中正确的是（）A．根据I=可知I与Q成正比B．电场线与等势面处处相互垂直C．电流有方向，电流是矢量D．同一等势面上各点电场强度一定相等2．两个分别带有电荷量﹣Q和+3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F．两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（）A．B．C．D．12F3．如图所示，两段材料相同、长度相等、但横截面积不等的导体串接在电路中，总电压为U，则（）A．通过两段导体的电流不相等B．两段导体内的自由电子定向移动的平均速率不同C．细导体两端的电压U1小于粗导体两端的电压U2D．细导体内单位体积内的自由电荷数大于粗导体内的4．如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图正确是（）A．带电粒子是正电荷B．带电粒子b点的受力方向可以确定C．带电粒于在b点的动能较大D．带电粒子在a电势能较大5．有两个相同的灵敏电流计，允许通过的最大电流（满偏电流）为I g=1mA，表头电阻R g=30Ω，若改装成一个量程为3V的电压表和一个量程为0.6A的电流表应分别（）A．串联一个2990Ω的电阻和并联一个0.15Ω的电阻B．并联一个2990Ω的电阻和串联一个0.15Ω的电阻C．串联一个2970Ω的电阻和并联一个0.05Ω的电阻D．并联一个2970Ω的电阻和串联一个0.05Ω的电阻6．星系由很多绕中心作圆形轨道运行的恒星组成．科学家研究星系的一个方法是测量恒星在星系中的运行速度v和离星系中心的距离r．用v∝r n这样的关系来表达，科学家们特别关心指数n．若作用于恒星的引力主要来自星系中心的巨型黑洞，则n的值为（）A．1 B．2 C．﹣D．二、多选题：本题共4小题，每小题5分，共20分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得5分，选对但不全的得3分，有选错的得0分7．平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对．一带电小球悬挂在电容器内部，闭合开关S，电容器充电，悬线静止时偏离竖直方向的夹角为θ，如图所示．则下列说法正确的是（）A．开关S闭合，将A板向B板靠近，则θ减小B．开关S闭合，将A板向B板靠近，则θ增大C．开关S断开，将A板向B板靠近，则θ增大D．开关S断开，将A板向B板靠近，则θ不变8．一带电液滴在空中由A点运动到B点的过程中，受重力、电场力和空气阻力三个力作用．若重力势能增加6J，机械能增加1J，电场力对小球做功2J，则小球（）A．重力做功为6J B．电势能增加2JC．克服空气阻力做功1J D．动能减少5J9．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示，一个电荷量为2C，质量为1kg的小物块从C点静止释放，其运动的v﹣t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的是（）A．B点为中垂线上电场强度最大的点，场强E=1V/mB．由C到A的过程中物块的电势能先减小后变大C．由C点到A点电势逐渐升高D．A、B两点间的电势差U AB=5V10．如图所示，光滑轨道ABCD是大型游乐设施过山车轨道的简化模型，最低点B处的入、出口靠近但相互错开，C是半径为R的圆形轨道的最高点，BD部分水平，末端D点与右端足够长的水平传送带无缝连接，传送带以恒定速度v逆时针转动，现将一质量为m的小滑块从轨道AB上某一固定位置A由静止释放，滑块能通过C点后再经D点滑上传送带，则（）A．固定位置A到B点的竖直高度可能为2RB．滑块在传送带上向右运动的最大距离与传送带速度v有关C．滑块可能重新回到出发点A处D．传送带速度v越大，滑块与传送带摩擦产生的热量越多三、实验填空题：（本题计两小题，11题3分，12题12分，共15分）11．用螺旋测微器测得该导线的外径如图所示，其示数D=mm．12．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组（3V，内阻1Ω）B．电流表（0～3A内阻约0.0125Ω）C．电流表（0～0.6A，内阻约0.125Ω）D．电压表（0～3V，内阻约3kΩE．电压表（0～15V，内阻约15kΩ）F．滑动变阻器（0～20Ω，额定电流1A）G．滑动变阻器（0～2000Ω，额定电流0.3A）H．开关、导线（1）上述器材中电流表应选用；电压表应选用；滑动变阻器应选用；（填写各器材的字母代号）（2）设实验中，电流表、电压表的某组示数如图1所示，图示中I=A，U=V．（3）为使通过待测金属导线的电流能在0～0.5A范围内改变请按要求在如图2的方框内画出测量待测金属导线的电阻R x的原理电路图．四、计算题（共四小题，9+11+12+13=45分；要求写出必要的文字说明、方程式和重要的演算步骤）13．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω．若电灯恰能正常发光，求：（1）流过电灯的电流是多大？（2）电动机两端的电压是多大？（3）电动机输出的机械功率是多少．14．汽车前方120m有一自行车正以6m/s的速度匀速前进，汽车以18m/s的速度追赶自行车，若两车在同一条公路不同车道上作同方向的直线运动，求：（1）经多长时间，两车第一次相遇？（2）若汽车追上自行车后立即刹车，汽车刹车过程中的加速度大小为2m/s2，则再经多长时间两车第二次相遇？15．如图所示为两组平行板金属板，一组竖直放置，一组水平放置，今有一质量为m的电子静止在竖直放置的平行金属板的A点，经电压U0加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板穿出，A、B分别为两块竖直板的中点，求：（1）电子通过B点时的速度大小；（2）右侧平行金属板的长度；（3）电子穿出右侧平行金属板时的动能．16．一质量为m1=1kg、带电量为q=0.5c的小球M以速度v=4.5m/s自光滑平台右端水平飞出，不计空气阻力，小球M飞离平台后由A点沿切线落入竖直光滑圆轨道ABC，圆轨道ABC的形状为半径R＜4m的圆截去了左上角127°的圆弧，CB为其竖直直径，在过A点的竖直线OO’的右边空间存在竖直向下的匀强电场，电场强度大小为E=10V/m，（sin53°=0.8，cos53°=0.6，重力加速度g取10m/s2）求：（1）小球M经过A点的速度大小v A；（2）欲使小球M在圆轨道运动时不脱离圆轨道，求半径R的取值应满足什么条件？2016-2017学年湖北省襄阳市致远中学高二（上）月考物理试卷（9月份）参考答案与试题解析一、单择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一个选项符合题目要求．1．下列说法中正确的是（）A．根据I=可知I与Q成正比B．电场线与等势面处处相互垂直C．电流有方向，电流是矢量D．同一等势面上各点电场强度一定相等【考点】等势面；电流、电压概念．【分析】电流不跟q成正比，也不与时间t成反比；电场中电势相等的各个点构成的面叫做等势面；沿着等势面移动点电荷，电场力不做功．电场线与等势面垂直，且从电势高的等势面指向电势低的等势面．负电荷在等势面高的位置的电势能小．【解答】解：A、电流的定义：I=，是根据比值定义法定义的，即电流不跟q成正比，也不与时间t成反比．故A错误；B、根据电场线与等势面的关系可知，电场线与等势面互相垂直，故B正确；C、电流有方向，但是在计算的过程中使用代数的方法计算，不用平行四边形定则，所以电流强度这个物理量是标量，故C错误；D、电场强度的大小与电势的高低没有关系，所以同一等势面上各点电场强度不一定相等，故D错误．故选：B2．两个分别带有电荷量﹣Q和+3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F．两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（）A．B．C．D．12F【考点】库仑定律；电荷守恒定律．【分析】清楚两小球相互接触后，其所带电量先中和后均分．根据库仑定律的内容，根据变化量和不变量求出问题．【解答】解：接触前两个点电荷之间的库仑力大小为F=k，两个相同的金属球各自带电，接触后再分开，其所带电量先中和后均分，所以两球分开后各自带电为+Q，距离又变为原来的，库仑力为F′=k，所以两球间库仑力的大小为．故选C．3．如图所示，两段材料相同、长度相等、但横截面积不等的导体串接在电路中，总电压为U，则（）A．通过两段导体的电流不相等B．两段导体内的自由电子定向移动的平均速率不同C．细导体两端的电压U1小于粗导体两端的电压U2D．细导体内单位体积内的自由电荷数大于粗导体内的【考点】欧姆定律；串联电路和并联电路．【分析】导体材料相同，单位体积内自由电荷的数目n相同．两个导体串联，电流相同．由电流的微观表达式I=nevS，研究自由电子定向移动速率关系．根据电阻定律研究电阻关系，分析电压关系．【解答】解：A、两个导体串联，电流相同．故A错误；B、电流的微观表达式I=nevS，由题可知n、e，I相同，而S不同，则自由电子定向移动的平均速率v不同．故B正确．C、根据电阻定律可知，细导体的电阻大于粗导体的电阻，由欧姆定律U=IR得知，I相同，则细导体两端的电压U1大于粗导体两端的电压U2．故C错误；D、由于两导体的材料相同，故细导体内单位体积内的自由电荷数等于粗导体内的自由电荷数，故D错误．故选：B．4．如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图正确是（）A．带电粒子是正电荷B．带电粒子b点的受力方向可以确定C．带电粒于在b点的动能较大D．带电粒子在a电势能较大【考点】电场线；电势能．【分析】从图中可以看到，粒子的运动轨迹向左弯曲，说明粒子受到的电场力大体向左，电场线方向不明，无法判断粒子的电性．根据电场力做功情况，判断动能和电势能的变化．当电场力做正功时，电荷的电势能减小，动能增大；当电场力做负功时，电荷的电势能增大，动能减小．【解答】解：A、B：由图，粒子的运动轨迹向左弯曲，说明粒子在a、b两点受到的电场力沿电场线向左．由于电场线方向不明，无法确定粒子的电性．故A错误，B正确．C、D：由于粒子在a、b两点受到的电场力沿电场线向左，故从a到b电场力对粒子做负功，粒子的动能减小，电势能增大，则粒子在a点的动能较大，在b点电势能较大．故CD错误故选：B5．有两个相同的灵敏电流计，允许通过的最大电流（满偏电流）为I g=1mA，表头电阻R g=30Ω，若改装成一个量程为3V的电压表和一个量程为0.6A的电流表应分别（）A．串联一个2990Ω的电阻和并联一个0.15Ω的电阻B．并联一个2990Ω的电阻和串联一个0.15Ω的电阻C．串联一个2970Ω的电阻和并联一个0.05Ω的电阻D．并联一个2970Ω的电阻和串联一个0.05Ω的电阻【考点】把电流表改装成电压表．【分析】本题应明确电流表的原理及改装方法，若增大量程应并联一个小电阻进行分流，表头及分流电阻两端的电压相等；若将电流表改装成电压表，则应串联一个大电阻，示数为表头及电阻两端的总电压；流过表头及电阻的电流相等．【解答】解：改装电流表要并联电阻，其并联阻值：R==0.05Ω改装成电压表要串联电阻，其串联阻值为：R′=应串联2970Ω，并联0.05Ω，则A，B，D错误，C正确故选：C6．星系由很多绕中心作圆形轨道运行的恒星组成．科学家研究星系的一个方法是测量恒星在星系中的运行速度v和离星系中心的距离r．用v∝r n这样的关系来表达，科学家们特别关心指数n．若作用于恒星的引力主要来自星系中心的巨型黑洞，则n的值为（）A．1 B．2 C．﹣D．【考点】万有引力定律及其应用．【分析】恒星绕巨型黑洞做匀速圆周运动，由巨型黑洞的万有引力提供向心力，根据万有引力定律和向心力公式列式求解．【解答】解：设巨型黑洞为M，该恒星的质量为m，则根据万有引力提供向心力，得：则得：v==，故n=﹣．故C正确、ABD错误．故选：C．二、多选题：本题共4小题，每小题5分，共20分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得5分，选对但不全的得3分，有选错的得0分7．平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对．一带电小球悬挂在电容器内部，闭合开关S，电容器充电，悬线静止时偏离竖直方向的夹角为θ，如图所示．则下列说法正确的是（）A．开关S闭合，将A板向B板靠近，则θ减小B．开关S闭合，将A板向B板靠近，则θ增大C．开关S断开，将A板向B板靠近，则θ增大D．开关S断开，将A板向B板靠近，则θ不变【考点】电容器的动态分析．【分析】保持电键S闭合时，电容器板间电压不变，由E=分析板间场强的变化，判断板间场强的变化，确定θ的变化．电键S断开，根据推论可知，板间场强不变，分析θ是否变化．【解答】解：A、B、保持电键S闭合时，电容器板间电压不变，带正电的A板向B板靠近时，板间距离d减小，由E=分析得知，板间场强增大，小球所受电场力增大，则θ增大．故A错误，B正确．C、D、电键S断开，根据推论，E===，可知，将A板向B板靠近，板间场强不变，小球所受电场力不变，则θ不变．故D正确，C错误．故选：BD．8．一带电液滴在空中由A点运动到B点的过程中，受重力、电场力和空气阻力三个力作用．若重力势能增加6J，机械能增加1J，电场力对小球做功2J，则小球（）A．重力做功为6J B．电势能增加2JC．克服空气阻力做功1J D．动能减少5J【考点】功能关系．【分析】本题根据功能关系分析：重力做功等于重力势能的减小量；电场力做功等于电势能的减小量；合力做功等于动能的增加量；除重力外的各个力做的总功等于机械能的增加量．【解答】解：A、重力做功等于重力势能的减小量，重力势能增加6J，故重力做功﹣6J，故A错误；B、电场力做功等于电势能的减小量，电场力做功2J，故电势能减少2J，故B错误；C、除重力外的各个力做的总功等于机械能的增加量，除重力外，只有电场力做功和空气阻力，电场力做功2J，而机械能增加1J、所以克服空气阻力做功1J，故C正确；D、合力做功等于动能的增加量，合力做功等于各个分力做的功，总功为W=﹣6J+2J﹣1J=﹣5J，故动能减小5J，故D正确；故选：CD9．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示，一个电荷量为2C，质量为1kg的小物块从C点静止释放，其运动的v﹣t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的是（）A．B点为中垂线上电场强度最大的点，场强E=1V/mB．由C到A的过程中物块的电势能先减小后变大C．由C点到A点电势逐渐升高D．A、B两点间的电势差U AB=5V【考点】电场的叠加；电势；电势能．【分析】两个等量的同种正电荷，其连线中垂线上电场强度方向由O点沿中垂线指向外侧；电量为2C仅在运动方向上受电场力作用从C点到B、到A运动的过程中，根据V﹣t图可知在B点的加速度为运动物体先做加速度增大后做加速度减小的加速运动，则判断电荷所受电场力大小变化情况和加速度变化情况．【解答】解：A、据V﹣t图可知带电粒子在B点的加速度最大为2m/s2，所受的电场力最大为2N，据E=知，B点的场强最大为1N/C，故A正确．B、据V﹣t图可知带电粒子的速度增大，电场力做正功，电势能减小，故B错误．C、据两个等量的同种正电荷，其连线中垂线上电场强度方向由O点沿中垂线指向外侧，故由C点到A点的过程中电势逐渐减小，故C错误．D、据V﹣t图可知A、B两点的速度，在根据动能定理得电场力做的功W BA=10J，再用U AB==V=﹣5V，故D错误．故选：A．10．如图所示，光滑轨道ABCD是大型游乐设施过山车轨道的简化模型，最低点B处的入、出口靠近但相互错开，C是半径为R的圆形轨道的最高点，BD部分水平，末端D点与右端足够长的水平传送带无缝连接，传送带以恒定速度v逆时针转动，现将一质量为m的小滑块从轨道AB上某一固定位置A由静止释放，滑块能通过C点后再经D点滑上传送带，则（）A．固定位置A到B点的竖直高度可能为2RB．滑块在传送带上向右运动的最大距离与传送带速度v有关C．滑块可能重新回到出发点A处D．传送带速度v越大，滑块与传送带摩擦产生的热量越多【考点】功能关系；动能定理．【分析】滑块恰能通过C点时根据牛顿第二定律列方程求c点时的速度，由动能定理知AC 高度差，从而知AB高度；对滑块在传送带上运动的过程根据动能定理列方程求滑行的最大距离的大小因素；根据传送带速度知物块的速度，从而知是否回到A点；滑块与传送带摩擦产生的热量Q=μmg△x，看热量多少，分析相对路程．【解答】解：若滑块恰能通过C点时有：mg=m①，由A到C根据动能定理知mgh AC=②联立①②解得h AC=R则AB最低高度为2R=2.5R，故A错误；B、设滑块在传送带上滑行的最远距离为x，则有动能定理有：0﹣m=2mgR﹣μmgx，知x与传送带速度无关，故B错误；C、若回到D点速度大小不变，则滑块可重新回到出发点A点，故C正确；D、滑块与传送带摩擦产生的热量Q=μmg△x，传送带速度越大，相对路程越大，产生热量越多，故D正确；故选：CD三、实验填空题：（本题计两小题，11题3分，12题12分，共15分）11．用螺旋测微器测得该导线的外径如图所示，其示数D= 3.207mm．【考点】螺旋测微器的使用．【分析】螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．【解答】解：螺旋测微器的固定刻度为3mm，可动刻度为20.7×0.01mm=0.207mm，所以最终读数为3mm+0.207mm=3.207mm．故答案为：3.207．12．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组（3V，内阻1Ω）B．电流表（0～3A内阻约0.0125Ω）C．电流表（0～0.6A，内阻约0.125Ω）D．电压表（0～3V，内阻约3kΩE．电压表（0～15V，内阻约15kΩ）F．滑动变阻器（0～20Ω，额定电流1A）G．滑动变阻器（0～2000Ω，额定电流0.3A）H．开关、导线（1）上述器材中电流表应选用C；电压表应选用D；滑动变阻器应选用F；（填写各器材的字母代号）（2）设实验中，电流表、电压表的某组示数如图1所示，图示中I=0.48A，U= 2.20 V．（3）为使通过待测金属导线的电流能在0～0.5A范围内改变请按要求在如图2的方框内画出测量待测金属导线的电阻R x的原理电路图．【考点】伏安法测电阻．【分析】（1）根据额定电流选择电流表，额定电压选择电压表；（2）根据图示电表确定其分度值，然后根据指针位置读出其示数；（3）根据题意确定滑动变阻器与电流表的接法，然后作出电路图．【解答】解：（1）待测电阻额定电流约为：I===0.6A，则电流表选择C；电阻额定电压为3V，电压表选择D；为方便实验操作，滑动变阻器应选阻值较小的，故选F．（2）由图示电流表可知，其分度值为0.02A，示数为0.48A；由图示电压表可知，其分度值为0.1V，示数为2.20V．（3）由题意可知： ==600， ==40，＞，电流表应采用外接法；实验要求通过待测金属导线的电流能在0～0.5A 范围内变化，滑动变阻器应采用分压接法，电路图如图所示：故答案为：（1）C ；D ；F ；（2）0.48；2.20；（3）电路图如图所示．四、计算题（共四小题，9+11+12+13=45分；要求写出必要的文字说明、方程式和重要的演算步骤）13．如图所示，电路两端电压U 恒为28V ，电灯上标有“6V ，12W ”字样，直流电动机线圈电阻R=2Ω．若电灯恰能正常发光，求： （1）流过电灯的电流是多大？ （2）电动机两端的电压是多大？ （3）电动机输出的机械功率是多少．【考点】电功、电功率． 【分析】（1）电灯正常发光时，其电压等于额定电压，功率等于额定功率．由功率公式求解电流I ．（2）由闭合电路的欧姆定律，可得M 两端的电压． （3）电动机输出的机械功率P 出=P 总﹣P 热．【解答】解：（1）灯泡L 正常发光，电路中的电流为I=；（2）由闭合电路的欧姆定律可知，电动机的电压为U M =U ﹣U L =28﹣6V=22V ； （3）电动机的总功率为P 总=IU M =2×22=44W ， 电动机的热功率为P 热=I 2R M =22×2=8W ，所以电动机的输出功率为P 出=P 总﹣P 热=44﹣8=36W ． 答：（1）流过电灯的电流是2A ； （2）电动机两端的电压是22V ；（3）电动机输出的机械功率是36W ．14．汽车前方120m 有一自行车正以6m/s 的速度匀速前进，汽车以18m/s 的速度追赶自行车，若两车在同一条公路不同车道上作同方向的直线运动，求： （1）经多长时间，两车第一次相遇？（2）若汽车追上自行车后立即刹车，汽车刹车过程中的加速度大小为2m/s2，则再经多长时间两车第二次相遇？【考点】匀变速直线运动的位移与时间的关系；匀变速直线运动的速度与时间的关系．【分析】（1）抓住汽车和自行车的位移关系，运用运动学公式求出第一次相遇的时间．（2）抓住位移相等，运用运动学公式求出第二次相遇的时间，需讨论汽车刹车到停止的时间，若经历的时间大于汽车到停止的时间，则汽车停在某处让自行车追赶，再根据运动学公式求出追及的时间．【解答】解：（1）设经t1秒，汽车追上自行车ν2t1=ν1t1+St1=10s故经过10s两车第一次相遇．（2）汽车的加速度为a=﹣2 m/s2设第二次追上所用的时间为t2，则ν1t2=ν2t2+at22t2=12s设汽车从刹车到停下用时t3秒0=ν2+at3t3=9s＜t2故自行车又追上汽车前，汽车已停下．=设经t4时间追上，则停止前汽车的位移s汽ν1t4=t4=13.5s故再经过13.5s两车第二次相遇15．如图所示为两组平行板金属板，一组竖直放置，一组水平放置，今有一质量为m的电子静止在竖直放置的平行金属板的A点，经电压U0加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板穿出，A、B分别为两块竖直板的中点，求：（1）电子通过B点时的速度大小；（2）右侧平行金属板的长度；（3）电子穿出右侧平行金属板时的动能．【考点】带电粒子在匀强电场中的运动；动能定理的应用．【分析】（1）质子在加速电场中，电场力做正功eU0，由动能定理求解质子射出加速电场的速度．（2）质子进入偏转电场后做类平抛运动，沿水平方向做匀速直线运动，位移大小等于板长L；竖直方向做匀加速直线运动，位移大小等于板间距离的一半，由牛顿第二定律求出加速度，由运动学公式求解板长L．（3）在偏转电场中，电场力对质子做为eU，根据动能定理，对全过程研究，求解质子穿出电场时的速度．【解答】解：（1）在加速过程根据动能定理得：eU0=解得到质子射出加速电场的速度v0=（2）粒子在竖直方向：y=，a=在水平方向：x=L=v0t联立上式得到代入数据得L=（3）从刚开始到射出电场的过程中运用动能定理得：=e（U0+）答：（1）电子通过B点时的速度大小为；（2）右侧平行金属板的长度为；（3）电子穿出右侧平行金属板时的动能为e（U0+）；16．一质量为m1=1kg、带电量为q=0.5c的小球M以速度v=4.5m/s自光滑平台右端水平飞出，不计空气阻力，小球M飞离平台后由A点沿切线落入竖直光滑圆轨道ABC，圆轨道ABC的形状为半径R＜4m的圆截去了左上角127°的圆弧，CB为其竖直直径，在过A点的竖直线OO’的右边空间存在竖直向下的匀强电场，电场强度大小为E=10V/m，（sin53°=0.8，cos53°=0.6，重力加速度g取10m/s2）求：（1）小球M经过A点的速度大小v A；（2）欲使小球M在圆轨道运动时不脱离圆轨道，求半径R的取值应满足什么条件？。

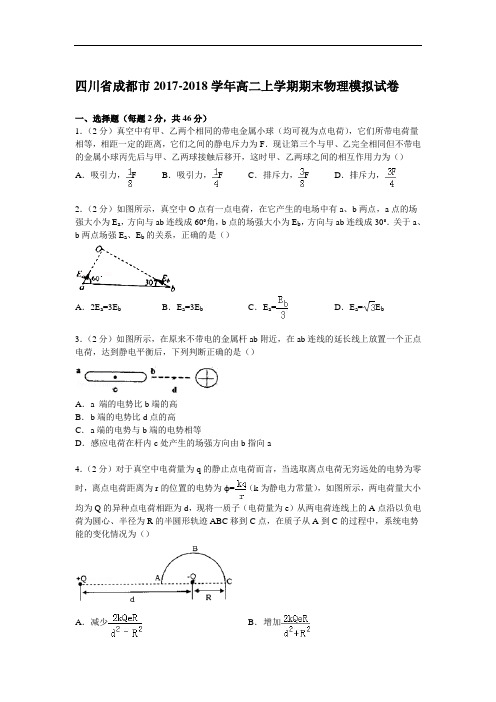

四川省成都市2017-2018学年高二上学期期末物理模拟试卷一、选择题（每题2分，共46分）1．（2分）真空中有甲、乙两个相同的带电金属小球（均可视为点电荷），它们所带电荷量相等，相距一定的距离，它们之间的静电斥力为F．现让第三个与甲、乙完全相同但不带电的金属小球丙先后与甲、乙两球接触后移开，这时甲、乙两球之间的相互作用力为（）A．吸引力， F B．吸引力， F C．排斥力， F D．排斥力，2．（2分）如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab连线成30°．关于a、b两点场强E a、E b的关系，正确的是（）A．2E a=3E b B．E a=3E b C．E a=D．E a=E b3．（2分）如图所示，在原来不带电的金属杆ab附近，在ab连线的延长线上放置一个正点电荷，达到静电平衡后，下列判断正确的是（）A．a端的电势比b端的高B．b端的电势比d点的高C．a端的电势与b端的电势相等D．感应电荷在杆内c处产生的场强方向由b指向a4．（2分）对于真空中电荷量为q的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r的位置的电势为φ=（k为静电力常量），如图所示，两电荷量大小均为Q的异种点电荷相距为d，现将一质子（电荷量为e）从两电荷连线上的A点沿以负电荷为圆心、半径为R的半圆形轨迹ABC移到C点，在质子从A到C的过程中，系统电势能的变化情况为（）A．减少B．增加C．减少D．增加5．（2分）如图所示，匀强电场中有a、b、c三点，在以它们为顶点的三角形中，∠a=30°，∠c=90°．电场方向与三角形所在平面平行．已知a、b和c点的电势分别为（2﹣）V、（2+）V和2V．该三角形的外接圆上最低、最高电势分别为（）A．（2﹣）V、（2+）V B．0、4 VC．（2﹣）V、（2+）V D．0、2V6．（2分）如图所示，平行板电容器在充电后不切断电源，此时板间有一带电尘粒恰能在电场中静止．若正对的平行板左右错开一些，则（）A．带电尘粒将向上运动B．带电尘粒将向下运动C．错开过程中，通过电阻R的电流方向为B到AD．错开过程中，通过电阻R的电流方向为A到B7．（2分）如图所示，有三个电阻，已知R l：R2：R3=1：3：6，则电路工作时，电压U l：U2为（）A．1：6 B．1：9 C．1：3 D．1：28．（2分）如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则（）A．如果台秤的示数增大，说明磁铁左端是N极B．如果台秤的示数增大，说明磁铁右端是N极C．无论如何台秤的示数都不可能变化D．台秤的示数随电流的增大而增大9．（2分）如图，是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场是均匀地辐向分布，线圈中a、b两条导线长均为l，通以图示方向的电流I，两条导线所在处的磁感应强度大小均为B．则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针方向转动D．a、b导线受到的安培力大小总为IlB10．（2分）如图所示，甲带正电，乙是不带电的绝缘物块，甲、乙叠放在一起，置于粗糙的固定斜面上，地面上方空间有垂直纸面向里的匀强磁场，现用平行于斜面的恒力F拉乙物块，在使甲、乙一起无相对滑动沿斜面向上加速运动的阶段中（）A．甲、乙两物块间的摩擦力不断增大B．甲、乙两物块间的摩擦力保持不变C．甲、乙两物块间的摩擦力不断减小D．乙物块与斜面之间的摩擦力不断减小11．（2分）如图所示，ABC为与匀强磁场垂直的边长为a的等边三角形，比荷为的电子以速度v0从A 点沿AB边射出（电子重力不计），欲使电子能经过AC边，磁感应强度B 的取值为（）A．B＜B．B＜C．B＞D．B＞12．（2分）如图所示为某圆柱体的截面图，O点为截面圆的圆心，圆形区域内分布有垂直圆面向外的、磁感应强度为B的匀强磁场．一带质子（不计重力）沿直径AC方向以速度v0从A点射入，经磁场偏转后从B点射出．已知∠BOC=60°，若将磁场改为竖直向下的匀强电场E，其他条件不变，要使质子仍从B点射出，则E的大小为（）A．Bv0B．Bv0C．B v0D．Bv013．（2分）如图所示，速度相同的一束粒子由左端垂直射入质谱仪后的运动轨迹，则下列相关说法中正确的是（）A．该束带电粒子带负电B．能通过狭缝S0的带电粒子的速率等于C．若保持B2不变，粒子打在胶片上的位置越远离狭缝S0，粒子的比荷越小D．若增大入射速度，粒子在磁场中轨迹半圆将变大14．（2分）如图所示，相距为d的平行金属板M、N的上方有一半径为R的圆形匀强磁场区域，磁感应强度大小为B、方向垂直纸面向里．质量为m、电荷量为q的带正电粒子紧靠M板的P处由静止释放，粒子经N板的小孔S沿半径SO方向射入磁场，离开磁场时速度方向偏离入射方向60°，粒子重力不计，则平行金属板间匀强电场的电场强度大小为（）A．B．C．D．15．（2分）如图所示，在xOy直角坐标系中，第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场，第Ⅱ象限内分布着沿y轴负方向的匀强电场．初速度为零、带电荷量为q、质量为m 的粒子经过电压为U的电场加速后，从x轴上的A点垂直x轴进入磁场区域，重力不计，经磁场偏转后过y轴上的P点且垂直于y轴进入电场区域，在电场中偏转并击中x轴上的C 点．已知OA=OC=d．则磁感应强度B和电场强度E可表示为（）A．B=，E=B．B=，E=C．B=，E=D．B=，E=16．（2分）如图所示，某一真空室内充满竖直向下的匀强电场E，在竖直平面内建立坐标xOy，在y＜0的空间里有与场强E垂直的匀强磁场B，在y＞0的空间内，将一质量为m的带电液滴（可视为质点）自由释放，此液滴则沿y轴的负方向，以加速度a=2g（g为重力加速度）做匀加速直线运动，当液滴运动到坐标原点时，瞬间被安置在原点的一个装置改变了带电性质（液滴所带电荷量和质量均不变），随后液滴进入y＜0的空间运动．液滴在y＜0的空间内的运动过程中（）A．重力势能一定不断减小B．电势能一定先减小后增大C．动能不断增大D．动能保持不变17．（2分）用一根横截面积为S、电阻率为p的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率=k（k＜0），则（）A．圆环中产生逆时针方向的感应电流B．圆环具有收缩的趋势C．圆环中感应电流的大小为D．图中a、b两点间的电压U=|0.25kπr2|18．（2分）如图所示是等腰直角三棱柱abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中不正确的是（）A．通过bcf平面的磁通量为零B．通过dcfe平面的磁通量大小为L2•BC．通过abfe平面的磁通量大小为零D．通过abcd平面的磁通量大小为L2•B19．（2分）如图所示，空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场．在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球．O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，bd沿水平方向．已知小球所受电场力与重力大小相等．现将小球从环的顶端a点由静止释放．下列判断正确的是（）A．小球能越过与O等高的d点并继续沿环向上运动B．当小球运动到c点时，小球受到的洛仑兹力最大C．小球从b点运动到c点，电势能增大，动能先增大后减小D．小球从a点到b点，重力势能减小，电势能增大20．（2分）如图所示，在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为的匀强磁场．一带负电的粒子从原点O以与x轴成30°角斜向上射入磁场，且在上方运动半径为R．不计重力，则（）A．粒子经偏转一定能回到原点OB．粒子在x轴上方和下方两磁场中运动的半径之比为2：1C．粒子完成一次周期性运动的时间为D．粒子第二次射入x轴上方磁场时，沿x轴前进3R21．（2分）如图所示，在半径为R的圆形区域内，有匀强磁场，方向垂直于圆平面（未画出）．一群相同的带电粒子以相同速率v0，由P点在纸平面内向不同方向射入磁场．当磁感应强度大小为B1时，所有粒子出磁场的区域占整个圆周长的；当磁感应强度大小减小为B2时，这些粒子在磁场中运动时间最长的是．则磁感应强度B1、B2的比值（不计重力）是（）A．1：B．2：C．3：D．4：22．（2分）如图所示，一半径为R的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m，电荷量为q的正电荷（重力忽略不计）以速度v沿正对着圆心O的方向射入磁场，从磁场中射出时速度方向改变了θ角．磁场的磁感应强度大小为（）A．B．C．D．二、多项选择（每空4分，共16分）23．（4分）某静电场中的一条电场线与X轴重合，其电势的变化规律如图所示．在O点由静止释放一个负电荷，该负电荷仅受电场力的作用，则在﹣x0～x0区间内（）A．该静电场是匀强电场B．该静电场是非匀强电场C．负电荷将沿X轴正方向运动，加速度不变D．负电荷将沿X轴负方向运动，加速度逐渐减小24．（4分）电位器是变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变灯泡的亮度，下列说法正确的是（）A．连接A、B使滑动触头顺时针转动，灯泡变暗B．连接A、C使滑动触头逆时针转动，灯泡变亮C．连接A、C使滑动触头顺时针转动，灯泡变暗D．连接B、C使滑动触头顺时针转动，灯泡变亮25．（4分）在如图所示电路中，R1＞r，当变阻器R3的滑片P向b端移动时，下列说法正确的是（）A．电源内部消耗的热功率增大B．电源的输出功率增大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小26．（4分）一个用半导体材料制成的电阻器D，其电流I随它两端的电压U的关系图象如图甲所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图乙所示，三个用电器消耗的电功率均为P．现将它们连接成如图丙所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为（）A．P1=4P2B．P D＜P2C．P1＞4P2D．P D＞P2三、计算题27．如图所示，从阴极K发射的电子经电势差U0=4500V的阳极加速后，沿平行于板面的方向从中央射入两块长L1=10cm，间距d=4cm的平行金属板AB之后，在离金属板边缘L2=75cm处放置一个直径D=20cm的带有记录纸的圆筒，轴线OO1垂直圆筒，整个装置放在真空内，电子发射的初速度不计．已知电子的质量m=0.9×10﹣30kg，电子的电荷量的绝对值e=1.6×10﹣19C，不考虑相对论效应．（1）求电子刚进入金属板AB时的速度大小．（2）若电子刚好能从AB极板边缘飞出，求加在AB两极板间的直流电压U1多大？刚好飞出时的动能多大？（用电子伏作为能量单位表示动能大小）（3）若在两个金属板上加上U2=1000cos 2πt（V）的交流电压，并使圆筒绕中心轴按图示方向以ω=4π rad/s的角速度匀速转动，确定电子在记录纸上的偏转位移随时间变化的关系式并在所给坐标系中定性画出1s内所记录的图形．（电子穿过AB的时间很短，可认为这段时间内板间的电压不变）28．如图所示，BCDG是光滑绝缘的圆形轨道，位于竖直平面内，轨道半径为R，下端与水平绝缘轨道在B点平滑连接，整个轨道处在水平向左的匀强电场中．现有一质量为m、带正电的小滑块（可视为质点）置于水平轨道上，滑块受到的电场力大小为mg，滑块与水平轨道间的动摩擦因数为0.5，重力加速度为g．（1）若滑块从水平轨道上距离B点s=3R的A点由静止释放，滑块到达与圆心O等高的C 点时速度为多大？（2）在（1）的情况下，求滑块到达C点时受到轨道的作用力大小；（3）改变s的大小，使滑块恰好始终沿轨道滑行，且从G点飞出轨道，求滑块在圆轨道上滑行过程中的最小速度大小．29．如图所示，绝缘的水平桌面上方有一竖直方向的矩形区域，该区域是由三个边长均为L 的正方形区域ABFE、BCGF和CDHG首尾相接组成的，且矩形的下边EH与桌面相接．三个正方形区域中分别存在方向为竖直向下、竖直向上、竖直向上的匀强电场，其场强大小比例为1：1：2．现有一带正电的滑块以某一初速度从E点射入场区，初速度方向水平向右，滑块最终恰从D点射出场区，已知滑块在ABFE区域所受静电力和所受重力大小相等，桌面与滑块之间的滑动摩擦因素为0.125，重力加速度为g，滑块可以视作质点．求：（1）滑块进入CDHG区域时的速度大小．（2）滑块在ADHE区域运动的总时间．30．如图所示，边长为2l的正方形ABCD内存在两个场强大小相等、方向相反的有界匀强电场，中位线OO′上方的电场方向竖直向下，OO′下方的电场方向竖直向上．从某时刻起，在A、O两点间（含A点，不含O点）连续不断地有电量为+q、质量为m的粒子以相同速度v0沿水平方向射入电场．其中从A点射入的粒子第一次穿越OO′后就恰好从C点沿水平方向射出正方形电场区．不计粒子的重力及粒子间的相互作用．求：（1）从A点入射的粒子穿越电场区域的时间t和匀强电场的场强E的大小；（2）在AO间离O点高度h为多大的粒子，最终能沿水平方向从CD间射出正方形电场区？（3）上一问中能沿水平方向射出正方形电场区的这些粒子，在穿越OO′时的速度v的大小．31．如图所示，为一磁约束装置的原理图，圆心为原点O、半径为R0的圆形区域Ⅰ内有方向垂直xoy平面向里的匀强磁场．一束质量为m、电量为q、动能为E0的带正电粒子从坐标为（0、R0）的A点沿y负方向射入磁场区域Ⅰ，粒子全部经过x轴上的P点，方向沿x 轴正方向．当在环形区域Ⅱ加上方向垂直于xoy平面的匀强磁场时，上述粒子仍从A点沿y 轴负方向射入区域Ⅰ，粒子经过区域Ⅱ后从Q点第2次射入区域Ⅰ，已知OQ与x轴正方向成60°．不计重力和粒子间的相互作用．求：（1）区域Ⅰ中磁感应强度B1的大小；（2）若要使所有的粒子均约束在区域内，则环形区域Ⅱ中B2的大小、方向及环形半径R至少为大；（3）粒子从A点沿y轴负方向射入后至再次以相同的速度经过A点的运动周期．32．在如图所示的直角坐标系中，第四象限内有互相正交的匀强电场E与匀强磁场B1，一质量m=1×10﹣14kg、电荷量q=1×10﹣10C的带正电微粒以某一速度v沿与y轴正方向60°角从M点沿直线运动，M点的坐标为（0，﹣10），E的大小为0.5×103V/m，B1大小为0.5T；粒子从x轴上的P点进入第一象限内，第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B2，一段时间后，粒子经过y轴上的N点并与y轴正方向成60°角的方向飞出，N点的坐标为（0，30），不计粒子重力，g取10m/s2．（1）请分析判断匀强电场E的方向并求出微粒的运动速度v；（2）粒子在磁场B2中运动的最长时间为多少？运动最长时间情况下的匀强磁场B2的大小是多少？（3）若B2=T，则矩形磁场区域的最小面积为多少？33．如图所示，在xOy平面内的第III象限中有沿﹣y方向的匀强电场，场强大小为E．只第I和第II象限有匀强磁场，磁场方向垂直于坐标平面向里，有一质量为m，电荷量为e的电子，从y轴的P点以初速度v0垂直于电场方向进入电场，P点坐标为，经电场偏转后，与x轴负半轴成一定角度进入磁场，设磁感应强度B的大小为．求：（1）电子经过x轴负半轴的坐标和此时速度方向与﹣x轴方向的夹角；（2）电子再次经过y轴负半轴的坐标．四、实验，探究题34．现有一块69C2型的小量程电流表G（表头），满偏电流为50μA，内阻约为800～850Ω，把它改装成1mA、10mA的两量程电流表．可供选择的器材有：滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ；电阻箱R′，最大阻值9999Ω；定值电阻R0，阻值1kΩ；电池E1，电动势1.5V；电池E2，电动势3.0V；电池E3，电动势4.5V；（电池内阻均不计）标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2，单刀双掷开关S 3，电阻丝及导线若干．（1）采用如图甲所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为；选用的电池为．（2）将G改装成两量程电流表．现有两种备选电路，如图乙和丙所示．图合理电路．（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用A′来表示．35．2013年12月14日晚上9点14分左右嫦娥三号月球探测器平稳降落在月球虹湾，并在4分钟后展开太阳能电池帆板．这是中国航天器第一次在地外天体成功软着陆，中国成为继美国、前苏联之后第三个实现月面软着陆的国家．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组用测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I﹣U特性．所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干．（1）为了达到上述目的，应选用图1中的哪个电路图（填“甲”或“乙”）；（1分）（2）该实验小组根据实验得到的数据，描点绘出了如图2的I﹣U图象．由图可知，当电压小于2.00V时，太阳能电池的电阻（填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为Ω．（保留一位有效数字）（3）该实验小组在另一实验中先用一强光照射太阳能电池，并用如图3电路调节滑动变阻器，通过测量得到该电池的U﹣I曲线a．再减小实验中光的强度，用一弱光重复实验，测得U﹣I曲线b，见图4．当滑动变阻器的电阻为某值时，若曲线a的路端电压为1.5V．则滑动变阻器的测量电阻为Ω，曲线b外电路消耗的电功率为W（计算结果保留两位有效数字）．四川省成都市2017-2018学年高二上学期期末物理模拟试卷参考答案与试题解析一、选择题（每题2分，共46分）1．（2分）真空中有甲、乙两个相同的带电金属小球（均可视为点电荷），它们所带电荷量相等，相距一定的距离，它们之间的静电斥力为F．现让第三个与甲、乙完全相同但不带电的金属小球丙先后与甲、乙两球接触后移开，这时甲、乙两球之间的相互作用力为（）A．吸引力， F B．吸引力， F C．排斥力， F D．排斥力，考点：库仑定律．专题：电场力与电势的性质专题．分析：接触带电的原则是先中和，再平分，根据该原则求出接触后两球的电量，根据库仑定律得出两球之间的库仑力大小．注意需讨论初始时，两球带等量的同种电荷或等量的异种电荷．解答：解：由于它们之间的静电斥力为F，故两球带等量的同种电荷，设电量都为Q，则有：F=k．则让第三个半径相同的不带电的金属小球先后与A，B两球接触后移开．两球所带的电量大小分别为、，则库仑力F′=k=F，由于仍为同种电荷，故为排斥力．故C正确，A、B、D错误．故选：C．点评：解决本题的关键掌握接触带电的原则，以及掌握库仑定律的公式F=k．2．（2分）如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab连线成30°．关于a、b两点场强E a、E b的关系，正确的是（）A．2E a=3E b B．E a=3E b C．E a=D．E a=E b考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：要比较两点的场强的大小，必需求出两点各自的场强E，根据E=可知必需知道ab两点到O的距离大小关系a点到O点的距离R a=L ab cos60°=L ab，b点到O点距离R b=L b cos30°=L ab．解答：解：a点到O点的距离为：r a=L ab cos60°=L ab，b点到O点距离r b=L b cos30°=L ab，根据点电荷的场强公式E=可得==故E a=3E b，故选：B点评：理解场强的决定式，把握沿电场线方向电势降低的特点即可顺利解决此类题目．3．（2分）如图所示，在原来不带电的金属杆ab附近，在ab连线的延长线上放置一个正点电荷，达到静电平衡后，下列判断正确的是（）A．a端的电势比b端的高B．b端的电势比d点的高C．a端的电势与b端的电势相等D．感应电荷在杆内c处产生的场强方向由b指向a考点：电势；静电场中的导体．专题：电场力与电势的性质专题．分析：根据静电平衡可知，同一个导体为等势体，导体上的电势处处相等，再由静电平衡的导体内部场强为零判断场强的反向．解答：解：ABCD、达到静电平衡后，导体为等势体，导体上的电势处处相等，所以可以得到φa=φb，由于杆处于静电平衡状态，所以内部的场强为零，即正电荷和感应电荷在内部产生的合场强为零，正电荷在c 处产生的场强方向由b指向a，所以感应电荷在杆内c处产生的场强方向由a指向b，故ABD错误，C正确．故选：C．点评：达到静电平衡后，导体为等势体，导体上的电势处处相等，这是解决本题的关键的地方，对于静电场的特点一定要熟悉．4．（2分）对于真空中电荷量为q的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r的位置的电势为φ=（k为静电力常量），如图所示，两电荷量大小均为Q的异种点电荷相距为d，现将一质子（电荷量为e）从两电荷连线上的A点沿以负电荷为圆心、半径为R的半圆形轨迹ABC移到C点，在质子从A到C的过程中，系统电势能的变化情况为（）A．减少B．增加C．减少D．增加考点：电势能；电势．专题：电场力与电势的性质专题．分析：根据题中信息φ=公式，分别求出质子在A点和C点的电势，由公式E p=qφ求解电势能及其变化量．解答：解：A点的电势为φA=﹣k+k=﹣；C点的电势为φC=﹣k+k=﹣则A、C间的电势差为U AC=φA﹣φC=﹣﹣（﹣）=，质子从A移到C，电场力做功为W AC=eU AC=，是正功，所以质子的电势能减少，故A正确．故选：A．点评：本题是信息给予题，关键要读懂题意，知道如何求解电势，并掌握电场力做功公式和电场力做功与电势能变化的关系．5．（2分）如图所示，匀强电场中有a、b、c三点，在以它们为顶点的三角形中，∠a=30°，∠c=90°．电场方向与三角形所在平面平行．已知a、b和c点的电势分别为（2﹣）V、（2+）V和2V．该三角形的外接圆上最低、最高电势分别为（）A．（2﹣）V、（2+）V B．0、4 VC．（2﹣）V、（2+）V D．0、2V考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：作出三角形的外接圆，其圆心O在ab的中点，该点电势为2V，OC为等势线，作出OC的垂线MN为电场线，根据U=Ed，顺着电场线MN，找出离O点最远的点，电势最低；逆着电场线，离O点最远点电势最高．解答：解：如图所示，取ab的中点O，根据几何知识可知：O就是三角形外接圆的圆心，且该点电势为：φO=2v=φc，故Oc为等势线，其垂线MN为电场线，方向为M→N方向．根据顺着电场线电势逐渐降低可知：外接圆上电势最低点为N点，最高点为M点．设外接半径为R，则U OP=U Oa=φO﹣φa=V．因为U ON=ER，U OP=ERcos30°，则U ON：U OP=2：，故U ON=2V，又U ON=φO﹣φN，则得：φN=φO﹣U oN=2V﹣2V=0V，即三角形的外接圆上最低电势为0；同理M点电势为4V，为最高电势点．故选：B点评：求电势时，往往要作出等势线．本题的关键是得到O点电势，知道O与c电势相等，找到等势点，再作等势线，进一步作出电场线，并结合几何知识是求电势问题常用的方法．6．（2分）如图所示，平行板电容器在充电后不切断电源，此时板间有一带电尘粒恰能在电场中静止．若正对的平行板左右错开一些，则（）A．带电尘粒将向上运动B．带电尘粒将向下运动C．错开过程中，通过电阻R的电流方向为B到AD．错开过程中，通过电阻R的电流方向为A到B考点：带电粒子在混合场中的运动；电容．专题：带电粒子在复合场中的运动专题．。

浙江省桐乡市凤鸣高级中学2017-2018学年高一上学期期中考试物理试题一、选择题1. 敦煌曲子词中有这样的词句：“满眼风波多闪灼，看山恰似走来迎，仔细看山山不动，是船行。

”其中“看山恰似走来迎”和“是船行”所选的参考系分别是（）A. 船和山B. 山和船C. 地面和山D. 河岸和流水【答案】A【解析】试题分析：在根据物体的运动情况选择参照物时，首先不能选研究对象本身为参照物；如果研究对象是运动的，就选择和对象位置发生变化的物体为参照物；如果研究对象是静止的，就选择和对象位置没有发生变化的物体为参照物．解：A、“看山恰似走来迎”意思是说“山”在运动，山和船的位置发生了变化，可以选船为参照物；“是船行”指船在运动，同样可以选山为参照物，故A正确；B、“看山恰似走来迎”的研究对象是山，故不能选山为参照物，同样“是船行”也不能选船为参照物，否则两个物体都是静止的，故B错误；C、“看山恰似走来迎”：如果选地面为参照物，山与地面之间位置没有发生变化，应是静止，与题意不符，故C错．D、“看山恰似走来迎”：如果选择河岸为参照物，山与河岸之间位置也没有发生变化，故D 错误．故选A．【点评】在选择参照物后，一定进行验证，关键就是看物体与参照物之间的位置变化是否与题意相符．视频2. 北京时间8月19日，2016年里约奥运会田径比赛在200m决赛中，“飞人”博尔特以19秒79的成绩夺得冠军，下列说法正确的是（）A. 200m指位移B. 19秒79为时间间隔C. 研究博尔特跑步时摆手的动作可以把他看成质点D. 博尔特夺冠是因为他的加速度最大【答案】B【解析】A项：200米是运动轨迹的长度，是路程，故A错误；B项：19秒79对应一段位移，是指时间间隔，故B正确；C项：研究博尔特跑步时摆手的动作时如看成质点，由于质点没有形状，所以则无法研究，故C错误；D项：博尔特夺冠是因为他的平均速率最大，不是因为加速度最大，故D错误。

3. 下列说法正确的是( )A. 形状规则的物体重心一定在几何中心B. 运动员将足球踢出,球在空中飞行是因为球受到一个向前的推力C. 静止的物体受到的摩擦力一定是静摩擦力D. 两个物体发生相互作用不一定相互接触【答案】D【解析】A项：物体的重心跟物体的形状和质量分布有关，形状规则且质量分布均匀的物体的重心才一定在其几何中心，故A错误；B项：运动员将足球踢出,球在空中飞行是因为球的惯性，故B错误；C项：静止的物体受到的摩擦不一定为静摩擦力，也可以是滑动摩擦力，故C错误；D项：彼此不接触的物体之间也会有力的作用，例如磁铁对铁钉的吸引，故D正确。

2017-2018学年安徽省黄山市高二（上）期末物理试卷一、单选题（共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的）1．关于对磁感线和电场线的理解，下列说法中正确的是（）A．电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向B．电场线的切线方向与放入电场中正电荷的受力方向垂直，磁感线的切线方向于放入磁场中通电直导线的受力方向垂直C．电场线起源于正电荷，终止于负电荷；磁感线起始于N极，终止于S极D．磁感线和电场线都只能分别表示磁场和电场的方向，不能反映磁场和电场的强弱2．在匀强磁场中，沿电场线方向为x轴正方向，下面关于场强E和Φ沿着x轴方向的变化图象正确的是（）A．B．C．D．3．一带正电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是（）A．该电场是某正点电荷电场B．粒子的速度逐渐增大C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大4．如图所示，R1阻值恒定，R2为热敏电阻（热敏电阻组织随温度降低而升高），L为小灯泡，当R2所在位置温度升高时（）A．R1两端的电压减小B．小灯泡的亮度变弱C．电流表的示数减小D．通过R2的电流减小5．如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向画法正确的是（）A．ab B．ac C．cd D．bd6．匀强磁场垂直穿过一个弹性圆形线框，由于某种原因，在线框中产生顺时针方向的感应电流，如图所示．则以下说法正确的是（）A．若磁场方向垂直线框向里，则可能是此磁场的磁感应强度是在增强B．若磁场方向垂直线框向里，则可能是弹性线框面积增大C．若磁场方向垂直线框向外，且可能是此磁场的磁感应强度是在减弱D．若磁场方向垂直线框向外，则可能是弹性线框面积扩大7．如图为穿过1匝闭合线圈的磁通量随时间变化的关系图线，设闭合线圈中的总电阻是1欧姆，下列判断正确的是（）A．0﹣2s内线圈中产生的感应电动势为5VB．2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相反C．2s﹣5s内线圈中电流方向始终不变，大小一直等于5AD．5s﹣10s内线圈中产生感应电流大小为1A，与0﹣2s内线圈中产生的感应电流方向相反8．回旋加速器是加速带电粒子的装置，其核心部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径9．固定导线c垂直纸面，可动导线ab通以如图方向的电流，用测力计悬挂在导线c的上方，导线c中通电时，以下判断正确的是（）A．导线a端转向纸外，同时测力计读数减小B．导线a端转向纸外，同时测力计读数增大C．导线b端转向纸里，同时测力计读数减小D．导线b端转向纸里，同时测力计读数增大10．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直，在电磁场区域中，有一个竖直放置的光滑绝缘圆环，换上套有一个带正电的小球，O 点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c为最低点，Ob沿水平方向，已知小球所受电场力与重力大小相等，现将小球从环的顶端a点由静止释放，下列判断正确的是（）A．小球从b点运动到c点，电势能增大，动能先增大后减小B．小球从a点运动到b点，重力势能减小，电势能增大C．当小球运动到b点，洛伦兹力最大D．当小球运动到c点时，洛伦兹力最大二、实验探究题（每空2分，共20分）1）用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为mm；（2）用20分度的游标卡尺测量某物体的厚度时，如图乙所示，此示数为mm．12．如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2位开关；S1、S2都闭合时，M、N间是一个（填“电流表”或“电压表”）；S1、S2都断开时，M、N间是一个（填“电流表”或“电压表”）．13．某同学用多用表测量一个电子元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过小，因此需选择倍率的电阻档（填：“×10”或“×1k”）；然后该同学姆调零后进行如下的操作：将如图电路中电键断开，将红黑表笔接在AB两点间，则其测量值比真实值（填“增大”、“偏小”或“相等”）．14．有一个小灯泡上标有“4V、2W”的字样，现在要用描绘这个灯泡的伏安特性曲线（I﹣U 图线）．现有下列器材供选用：A．电压表（0～5V，内阻约10kΩ）B．电流表（0～0.6A，内阻约0.4Ω）C．滑动变阻器（10Ω，2A）D．滑动变阻器（500Ω，1A）E．学生电源（直流6V）、开关、导线若干（1）实验时，选用图中电路图来完成实验；（选甲或乙）（2）实验中所用滑动变阻器应选（用序号字母表示）15．在测电源电动势和内阻实验中，由于电源内阻较小，电压表示数变化不明显，作出的U ﹣I图象如图甲中A所示，这对数据处理的结果将引入较大误差，为了解决此问题，某同学在电路中串联了一定电阻R=6.8Ω（如图乙），作出的U﹣I图象如图甲中B所示，则此电源的电动势大小为V，内阻为Ω．三、计算题（本大题4小题，共40分．解答时应写出必要的文字说明、公式和重要步骤，只写最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）16．如图所示，长为L的细线下悬挂一个带正电Q的小球，原来静止在悬挂点下方位置A 处．加上水平向左的匀强电场后，静止在位置B，细线此时与竖直线成θ．已知细线长L=1m，电量Q=10﹣6C，θ=37°，小球质量m=4×10﹣2kg．（sin37°=0.6，cos37°=0.8，g取10m/s2）．问：（1）所加匀强电场的场强多大？（2）AB两点间的电势差U AB=？（3）现在用外力将小球缓慢拉回原位置A，在此过程中外力做了多少功？17．环保汽车在我国许多旅游景点中广泛使用，某辆以蓄电池为驱动能源的环保汽车的总质量m=2×103kg，当它在水平路面上以v=18km/h的速度匀速行驶时，驱动电机的输入电流I=5A，电压U=200V，若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P机，g取10m/s2．在此行驶状态下，求：（1）驱动电机的输入功率P电；（2）驱动电机线圈的电阻；（3）汽车所受阻力．18．两根足够长的水平放置的平行光滑金属导轨AB、CD，导轨间距为l；垂直导轨隔着一根金属杆，金属杆在导轨间的电阻为r，导轨上的电阻忽略不计．导轨与右边电阻箱及电容器连接，如图所示．已知电容器的电容为C，电容器M、N两板间距为d，电阻箱开始时候的阻值R．在金属杆以速度v向左匀速运动的过程中，求：（1）电容器上M板所带电量以及电性；（2）一束电子流从电容器两板中间平行两板射入时，恰好能射出电容器；如果电阻箱阻值减小为，则电子流射出电容器时的偏转距离是多少？19．如图所示，水平放置的两块带金属板间同时存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，匀强电场场强E=1.8×103N/C，匀强磁场磁感应强度B0=10﹣3T；右侧存在“V”型的匀强磁场区域，左边界OA竖直，且与右边界OC之间的夹角θ=．一束电子流从两板正中间位置以速度v0水平匀速穿过，垂直边界OA从M点射入“V”型磁场中，OM间距1m．已知电子的比荷q/m=1.8×1011C/kg，求：（1）这束电子流的速度v0多大？（2）如果这束电子流恰好垂直OC边界射出，“V”型磁场的磁感应强度B1等于多少？（3）如果这束电子流不能从OC边界射出，则一个电子在“V”从磁场中飞行的最长时间等于多少？（结果取两位有效数字）2017-2018学年安徽省黄山市高二（上）期末物理试卷参考答案与试题解析一、单选题（共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的）1．关于对磁感线和电场线的理解，下列说法中正确的是（）A．电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向B．电场线的切线方向与放入电场中正电荷的受力方向垂直，磁感线的切线方向于放入磁场中通电直导线的受力方向垂直C．电场线起源于正电荷，终止于负电荷；磁感线起始于N极，终止于S极D．磁感线和电场线都只能分别表示磁场和电场的方向，不能反映磁场和电场的强弱考点：电场线；磁感线及用磁感线描述磁场．分析：电场周围存在着电场，为了形象地描述电场，我们引入了电感线，规定正电荷的受力方向为电场的方向磁体周围存在着磁场，为了形象地描述磁场，我们引入了磁感线，规定小磁针静止时N极所指的方向为该点磁场的方向．磁感线是闭合曲线，在磁体外部，从磁铁的北极出发，进入南极；在磁体内部，从南极指向北极解答：解：A、电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向，故A正确，B错误；C、电场线起源于正电荷，终止于负电荷；外部磁感线磁铁的北极出发，进入南极；在磁体内部，从南极指向北极，故C错误；D、磁感线和电场线都只能分别表示磁场和电场的方向，疏密反映磁场和电场的强弱，故D 错误；故选：A点评：本题对电场和电场线与磁场和磁感线的理解能力，注意电场线和磁感线是人为虚拟的线；但它能反映电场和磁场的方向及强弱2．在匀强磁场中，沿电场线方向为x轴正方向，下面关于场强E和Φ沿着x轴方向的变化图象正确的是（）A．B．C．D．考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：在运强电场中场强处处相等，沿电场方向电势逐渐降低解答：解：A、在匀强电场中，沿电场方向场强不变，故AB错误；C、沿电场方向，电势降低，故C正确，D错误；故选：C点评：本题主要考查了匀强电场中场强处处相等，沿电场方向电势逐渐降低；3．一带正电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是（）A．该电场是某正点电荷电场B．粒子的速度逐渐增大C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大考点：电场线．分析：解这类题的思路：根据带电粒子运动轨迹判定电场力方向，然后根据电性和电场线的疏密程度，判断电场力方向，根据电场力做功判断电势能的变化解答：解：A、只知道电场的分布，没法判断时正电荷产生的电场，故A错误；B、由于带电粒子是从A到B，带电粒子受电场力的方向大致斜向左下方，故电场力做负功，带电粒子的速度减少，故B错误；C、A点电场线密集，故电场强度大，故粒子在A点收到的电场力大于B点，由牛顿第二定律可得在A点的加速度大于B点，故C错误；D、由于带电粒子是从A到B，带电粒子受电场力的方向大致斜向左下方，故电场力做负功，带电粒子的电势能增大，故D正确；故选：D点评：解决这类带电粒子在电场中运动问题的关键是根据轨迹判断出电场力方向，利用电场中有关规律求解；明确电场力做功与电势能和动能间的关系4．如图所示，R1阻值恒定，R2为热敏电阻（热敏电阻组织随温度降低而升高），L为小灯泡，当R2所在位置温度升高时（）A．R1两端的电压减小B．小灯泡的亮度变弱C．电流表的示数减小D．通过R2的电流减小考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：先分析热敏电阻阻值的变化，得到总电阻的变化，分析总电流和路端电压的变化，即可进行分析．解答：解：A、当R2所在位置温度升高时R2减小，总电阻减小，总电流增大，则R1两端的电压增大，故A错误．B、总电流增大，内电压增大，则路端电压减小，并联部分的电压减小，所以灯泡L1变暗．故B正确．C、电流表测量总电流，则知电流表的示数增大，故C错误．D、通过L的电流减小，而总电流增大，则通过R2的电流增大，故D错误．故选：B．点评：本题考查闭合电路的欧姆定律，此类问题一般按“局部﹣整体﹣局部”顺序进行分析．5．如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向画法正确的是（）A．ab B．ac C．cd D．bd考点：通电直导线和通电线圈周围磁场的方向．分析：首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N 极）判断通电螺线管的磁极；根据磁极间的作用规律判断小磁针的指向是否正确．解答：解：根据安培定则判断得出，通电螺线管内部的磁感线方向左，与外部的磁感线形成闭合曲线，小磁针N极静止时的指向在该处磁感线的切线方向上，由通电螺线管的磁感线分布情况可知，a，b两个小磁针的指向均画错，c、d小磁针指向正确，故C正确，ABD 错误；故选：C．点评：安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．6．匀强磁场垂直穿过一个弹性圆形线框，由于某种原因，在线框中产生顺时针方向的感应电流，如图所示．则以下说法正确的是（）A．若磁场方向垂直线框向里，则可能是此磁场的磁感应强度是在增强B．若磁场方向垂直线框向里，则可能是弹性线框面积增大C．若磁场方向垂直线框向外，且可能是此磁场的磁感应强度是在减弱D．若磁场方向垂直线框向外，则可能是弹性线框面积扩大考点：楞次定律．分析：当磁感应强度增大或面积增大时，穿过线圈的磁通量增大，磁感应强度减小或面积减小时，穿过线圈的磁通量减小，由楞次定律可以判断出感应电流的方向．解答：解：A、若磁场方向垂直线框向里，当磁感应强度增大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故A错误；B、若磁场方向垂直线框向里，当弹性线框面积增大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故B错误；C、若磁场方向垂直线框向外，当磁感应强度增加减弱时，穿过线圈的磁通量减小，由楞次定律可知，线圈中感应电流沿逆时针方向，故C错误；D、若磁场方向垂直线框向外，当弹性线框面积扩大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故D正确；故选：D．点评：本题考查了判断感应电流方向，知道穿过线圈的磁场方向，根据磁通量的变化，由楞次定律即可判断出感应电流方向，本题难度不大，是一道基础题．7．如图为穿过1匝闭合线圈的磁通量随时间变化的关系图线，设闭合线圈中的总电阻是1欧姆，下列判断正确的是（）A．0﹣2s内线圈中产生的感应电动势为5VB．2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相反C．2s﹣5s内线圈中电流方向始终不变，大小一直等于5AD．5s﹣10s内线圈中产生感应电流大小为1A，与0﹣2s内线圈中产生的感应电流方向相反考点：楞次定律．分析：根据法拉第电磁感应定律，通过磁通量变化率的大小判断哪段产生的感应电动势大小，并由楞次定律来确定感应电流的方向，从而即可求解．解答：解：根据E=n得，感应电动势与磁通量的变化率成正比．Φ﹣t图线的斜率表示磁通量的变化率，也可表示感应电动势的大小，A、0﹣2s内线圈中产生的感应电动势为E==2.5V，故A错误；B、根据楞次定律可知，2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相同，故B错误；C、根据楞次定律可知在，2s﹣5s内线圈中产生感应电流方向不变，因2s﹣4s与4s﹣5s内的斜率相同，则2s﹣4s内线圈中产生的感应电动势等于4s﹣5s内线圈中产生的感应电动势，则感应电动势E′==5V，那么感应电流大小I==5A，故C正确；D、0﹣2s内和5 s～10 s内磁场的方向相反，且磁通量前者增大，后者减小，由楞次定律可知，产生感应电流方向相同．故D错误．故选：C．点评：解决本题的关键掌握法拉第电磁感应定律，知道电动势的大小与磁通量的变化率成正比，注意掌握楞次定律的应用．8．回旋加速器是加速带电粒子的装置，其核心部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径考点：质谱仪和回旋加速器的工作原理；带电粒子在匀强磁场中的运动．专题：带电粒子在磁场中的运动专题．分析：回旋加速器利用电场加速和磁场偏转来加速粒子，根据洛伦兹力提供向心力求出粒子射出时的速度，从而得出动能的表达式，看动能与什么因素有关．解答：解：根据牛顿第二定律，由洛伦兹力提供向心力，则有：qvB=m，解得：v=．则动能为：E K=mv2=，知动能与加速的电压无关，狭缝间的距离无关，与磁感应强度大小和D形盒的半径有关，增大磁感应强度和D形盒的半径，可以增加粒子的动能．故D正确，ABC错误．故选：D．点评：解决本题的关键知道回旋加速器电场和磁场的作用，知道粒子的最大动能与加速的电压无关，与磁感应强度大小和D形盒的半径有关．9．固定导线c垂直纸面，可动导线ab通以如图方向的电流，用测力计悬挂在导线c的上方，导线c中通电时，以下判断正确的是（）A．导线a端转向纸外，同时测力计读数减小B．导线a端转向纸外，同时测力计读数增大C．导线b端转向纸里，同时测力计读数减小D．导线b端转向纸里，同时测力计读数增大考点：安培力．分析：电流AB处于电流c产生的磁场中，在AB左右两边各取一小电流元，根据左手定则判断其安培力的方向，从而判断其运动．当AB导线转过90°后，看两电流是同向电流还是异向电流，同向电流相互吸引，异向电流相互排斥．解答：解：电流c产生的磁场在右边平行纸面斜向左，在左边平行纸面斜向下，在AB左右两边各取一小电流元，根据左手定则，左边的电流元所受的安培力方向向外，右边的电流元所受安培力方向向内，知AB导线逆时针方向（从上向下看）转动，即指向纸外．当AB 导线转过90°后，两电流为同向电流，相互吸引．导致弹簧秤的读数变大．故D正确，A、C、D错误．故选：B点评：在解决该题的过程中：1、使用了电流元法，即在导线上取一较短的电流，判断其受力方向．2、使用了特殊位置法，转过90°后判断其受力．3、使用了结论法，同向电流相互吸引，异向电流相互排斥10．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直，在电磁场区域中，有一个竖直放置的光滑绝缘圆环，换上套有一个带正电的小球，O 点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c为最低点，Ob沿水平方向，已知小球所受电场力与重力大小相等，现将小球从环的顶端a点由静止释放，下列判断正确的是（）A．小球从b点运动到c点，电势能增大，动能先增大后减小B．小球从a点运动到b点，重力势能减小，电势能增大C．当小球运动到b点，洛伦兹力最大D．当小球运动到c点时，洛伦兹力最大考点：带电粒子在混合场中的运动．专题：带电粒子在复合场中的运动专题．分析：电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置（即bc弧的中点）就是“最低点”，速度最大．再根据竖直平面内的圆周运动的相关知识解题即可．解答：解：电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置（即bc弧的中点）就是“最低点”，速度最大．A、小球从b点运动到c点，电场力做负功，电势能增大，但由于bc弧的中点速度最大，所以动能先增后减小，故A正确；B、从a到b，重力和电场力都做正功，重力势能和电势能都减少．故B错误；C、D．由于bc弧的中点相当于“最低点”，速度最大，当然这个位置洛伦兹力最大．故C错误，D错误．故选：A．点评：该题要求同学们能够根据受力分析找出做圆周运动新的最高点和最低点，再根据竖直平面内的圆周运动的知识解题，难度较大．二、实验探究题（每空2分，共20分）1）用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为 6.125mm；（2）用20分度的游标卡尺测量某物体的厚度时，如图乙所示，此示数为61.70mm．考点：刻度尺、游标卡尺的使用；螺旋测微器的使用．专题：实验题．分析：解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，再读可动刻度读数时需估读．解答：解：1、螺旋测微器的固定刻度为6mm，可动刻度为12.5×0.01mm=0.125mm，所以最终读数为6mm+0.125mm=6.125mm．2、游标卡尺的主尺读数为61mm，游标尺上第14个刻度和主尺上某一刻度对齐，所以游标读数为14×0.05mm=0.70mm，所以最终读数为：61mm+0.47mm=61.70mm．故答案为：（1）6.125（2）61.70点评：对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．12．如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2位开关；S1、S2都闭合时，M、N间是一个电流表（填“电流表”或“电压表”）；S1、S2都断开时，M、N间是一个电压表（填“电流表”或“电压表”）．考点：串联电路和并联电路．专题：恒定电流专题．分析：当开关闭合和断开时，理清电路，搞清电流计与电阻是串联还是并联，当电流计与小电阻并联，可以改装为大量程的电流表，当电流计与大电阻串联，可以改装为大量程的电压表．解答：解：S1、S2都闭合时，电流计与R1并联，R1起分流作用，M、N间是一个电流表．S1、S2都断开，电流计与R2串联，R2起分压作用，M、N间是一个电压表．故答案为：电流表，电压表．点评：解决本题的关键知道电流表和电压表改装的原理，电流计改装为大量程电流表，并联小电阻起分流作用，电流计改装为大量程的电压表，串联电阻起分压作用．13．某同学用多用表测量一个电子元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过小，因此需选择×1k倍率的电阻档（填：“×10”或“×1k”）；然后该同学姆调零。

2017-2018学年高一下学期期末考试试卷物理 (含答案)XXX2018-201年度下学期期末考试高一（18届）物理试题说明：1.测试时间：90分钟，总分：100分。

2.客观题需涂在答题纸上，主观题需写在答题纸的相应位置上。

第Ⅰ卷（48分）一、选择题（本题共12小题，每小题4分，共48分。

在每个小题所给出的四个选项中，第9、10、11、12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不答的得分。

其余题目为单选题）1.下列说法正确的是（）A．XXX的“XXX说”阐述了宇宙以太阳为中心，其它星体围绕太阳旋转。

B．XXX因为发表了行星运动的三个定律而获得了诺贝尔物理学奖。

C．XXX得出了万有引力定律并测出了引力常量G。

D．库仑定律是库仑经过实验得出的，适用于真空中两个点电荷间。

2.质量为2 kg的质点在xy平面上做曲线运动，在x方向的速度图像和y方向的位移图像如图所示，下列说法正确的是（）A．质点的初速度为3 m/s。

B．质点所受的合外力为3 N。

C．质点初速度的方向与合外力方向垂直。

D．2 s末质点速度大小为6 m/s。

3.如图所示，将篮球从同一位置斜向上抛出，其中有两次篮球垂直撞在竖直墙上，不计空气阻力，则下列说法中正确的是（）A．从抛出到撞墙，第二次球在空中运动的时间较短。

B．篮球两次撞墙的速度可能相等。

C．篮球两次抛出时速度的竖直分量可能相等。

D．抛出时的动能，第一次一定比第二次大。

4.地球半径为R，在距球心r处(r＞R)有一同步卫星。

另有一半径为2R的星球A，在距球心3r处也有一同步卫星，它的周期是48 h。

那么A星球平均密度与地球平均密度的比值为（）A．9∶32B．3∶8C．27∶32D．27∶165.如图，小球从高处下落到竖直放置的轻弹簧上，刚接触轻弹簧的瞬间速度是5 m/s，接触弹簧后小球速度v和弹簧缩短的长度△x之间关系如图所示，其中A为曲线的最高点。

已知该小球重为2 N，弹簧在受到撞击至压缩到最短的过程中始终发生弹性形变。

东台市第一中学2017—2018学年度第一学期期中考试高一物理试卷一、单项选择题：每小题只有一个选项符合题意（本部分18小题，每小题3分，共54分）1．中国是掌握空中加油技术的少数国家之一．如图是我国自行研制的第三代战斗机“歼－10”在空中加油的情景，以下列哪个物体为参照物，可以认为加油机是运动的A．“歼－10”战斗机B．地面上的房屋C．加油机中的飞行员D．“歼－10”战斗机里的飞行员2．关于质点的描述，下列说法中正确的是A．研究美丽的月食景象形成原因时，月球可看作质点B．研究飞行中的直升飞机螺旋桨的转动，螺旋桨可看作质点C．研究“天宫一号”在轨道上的飞行姿态时，“天宫一号”可看作质点D．研究地球绕太阳的运动轨迹时，地球可看作质点3. 从第3s初到第4s末所对应的时间是A. 1sB. 2sC. 3sD. 4s4.从高为5m处以某一速度竖直向下抛出一小球，在与地面后弹起上升到高为2m处被接住，则这段过程中-------（）A．小球的位移为3m，方向竖直向下，路程为7mB．小球的位移为7m，方向竖直向上，路程为7mC．小球的位移为3m，方向竖直向下，路程为3mD．小球的位移为7m，方向竖直向上，路程为3m5．竖直放置的玻璃管内有一根羽毛和一枚铜钱．现将玻璃管迅速翻转180°，如图所示，在玻璃管内是真空和非真空两种情形下，可以观察到羽毛和铜钱（）A．都同时落到底部B．都不同时落到底部C．只有真空情形下，才同时落到底部D．只有非真空情形下，才同时落到底部6．某打点计时器使用的电源频率为50Hz，则纸带上连续打下两点的时间间隔是（）A ．0.01sB ．0.02sC ．0.03sD ．0.04s阅读下列内容，回答7-10题问题改革开放以来，人们的生活水平得到了很大的改善，快捷、方便、舒适的家用汽车作为代步工具正越来越多的走进寻常百姓家中．汽车起动的快慢和能够达到的最大速度，是衡量汽车性能的指标体系中的两个重要指标．7．下列物理量中，属于矢量的是A ．位移B ．路程C ．质量D ．时间8．在平直的公路上，汽车启动后在第10 s 末速度表的指针指在如图所示的位置，前10 s 内汽车运动的距离为150 m ．下列说法中正确的是A ．第10 s 末汽车的瞬时速度大小是70 m/sB ．第10 s 末汽车的瞬时速度大小是70 km/hC ．第10 s 内汽车的平均速度大小是70 m/sD ．前10 s 内汽车的平均速度大小是35 m/s9．在如图所示的四个图象中，表示汽车做匀加速直线运动的是10．汽车在一条平直公路上，若从静止启动到最大速度的时间内做匀加速直线运动，则汽车做匀加速直线运动的加速度大小为A ．2.5m/sB ．5m/sC ．4.17m/sD ．9m/s11．物体以5 m/s 的初速度下落(忽略空气阻力)，那么下列关于该物体的运动的说法中，正确的是( )A ．是自由落体运动B ．不是自由落体运动C．可能是也可能不是自由落体运动D．以上说法都不对12．一物体从静止开始运动，其速度—时间图象如图所示，那么物体在0～t0和t0～2t0两段时间内()A．加速度大小之比为1∶1B．位移大小之比为1∶1C．平均速度大小之比为2∶1D．平均速度大小之比为1∶213．一物体从离地面H高处自由下落，下落位移为h时，物体的速度恰好是它着地时速度的一半，则h等于( )A B C D14．如图所示是物体做直线运动的v-t图象，由图象可得到的正确结论是( )A．t＝1 s时物体的加速度大小为1.0 m/s2B．t＝5 s时物体的加速度大小为7.5 m/s2C．第3 s内物体的位移为3 mD．物体在加速过程的位移比减速过程的位移大15．将原长10cm的轻质弹簧竖直悬挂，当下端挂200g的钩码时，弹簧的长度为12cm，则此弹簧的劲度系数约为A．1N/m B．10N/m C．100N/m D．1000N/m16．如图所示的装置中，小球的质量均相同，弹簧和细线的质量均不计，一切摩擦忽略不计，平衡时各弹簧的弹力大小分别为F1，F2，F3，其大小关系是A．F1＝F2＝F3 B．F1＝F2<F3 C．F1＝F3>F2 D．F3>F1>F217．如图所示，某同学在擦黑板．已知黑板擦对黑板的压力为8N，与黑板间的动摩擦因数为0.4，则黑板擦与黑板间的滑动摩擦力为（）A．2N B．3.2NC．20N D．32N18．苹果从树上由静止开始自由下落，能反映其运动的v一t图象是二、填空题：把答案填在答题卡相应的横线上（本部分2小题，共12分）19．如图所示，在μ=0.2的粗糙水平面上，有一质量为10kg 的物体以一定的速度向右运动，同时还有一水平向左的力F 作用于物体上，其大小为10N ，则物体受到的摩擦力大小为______，方向为_______．(g取10N/kg)20． 利用打点计时器《探究小车的速度随时间变化的规律》，如图5给出了某次实验中的纸带，其中0、1、2、3、4、5、6都为计数点，每相邻两个计数点的间还有四点（未画出），从纸带上测得：s1=1.50cm ，s2=2..00cm ，s3=2.50cm ，s4=3.00cm ，s5=4.00cm ，s6=5.00cm 。
