电子时钟程序

51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。

常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。

时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。

10秒位到5后，即59秒，分钟加1，10秒位回0。

依次类推，时钟最大的显示值为23小时59分59秒。

这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。

开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50M S×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。

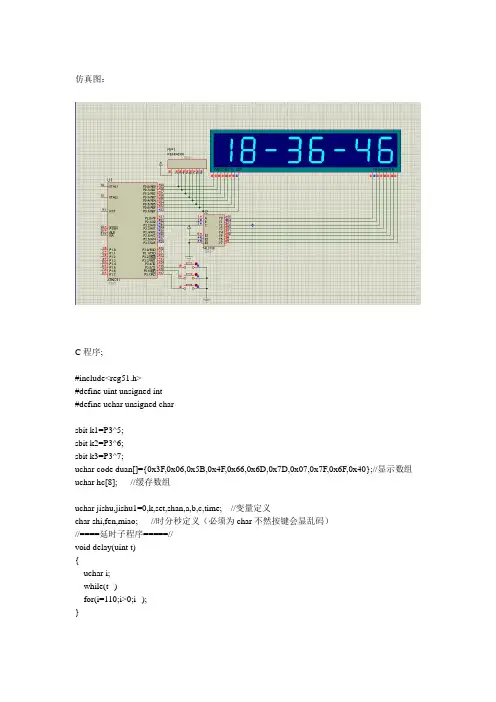

仿真图：C程序;#include<reg51.h>#define uint unsigned int#define uchar unsigned charsbit k1=P3^5;sbit k2=P3^6;sbit k3=P3^7;uchar code duan[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x40};//显示数组uchar hc[8]; //缓存数组uchar jishu,jishu1=0,k,set,shan,a,b,c,time; //变量定义char shi,fen,miao; //时分秒定义（必须为char不然按键会显乱码）//====延时子程序=====//void delay(uint t){uchar i;while(t--)for(i=110;i>0;i--);}//====按键子程序===//void key(){//====调节选择===//if(k1==0){delay(5);while(k1==0);if(++set==4) set=0;}//====时分秒，加调整=====// if(k2==0){delay(5);while(k2==0);if(set==1){if(++miao==60) miao=0;}if(set==2){if(++fen==60) fen=0;}if(set==3){if(++shi==24) shi=0;}}//====时分秒，减调整=====//if(k3==0){delay(5);while(k3==0);if(set==1){if(--miao<0) miao=59;}if(set==2){if(--fen<0) fen=59;}if(set==3){if(--shi<0) shi=23;}}//====调整闪烁====//if(set==1) a=0xff*shan; else{a=0;} if(set==2) b=0xff*shan; else{b=0;} if(set==3) c=0xff*shan; else{c=0;} }//=====中断初始化===//void init(){TMOD=0x01;TH0=(65535-5000)/256;TL0=(65535-5000)%256;EA=1;ET0=1;TR0=1;}//=====选择中断方式1=====//void tint(void) interrupt 1{TH0=(65535-5000)/256;TL0=(65535-5000)%256;//===10秒无操作跳出时间调整====//if(set!=0){if((k1==0)||(k2==0)||(k3==0)) time=0;if(time>=10) {set=0;time=0 ; }}//====时分秒即时==//jishu++;if(jishu==40){jishu=0;shan=!shan; //控制闪烁变量if(++k==4){ k=0;time++;if(++miao==60){miao=0;if(++fen==60){fen=0;if(++shi==24)shi=0;}}}}//=====显示位分离，存入缓存数组====//hc[0]= c|shi/10;hc[1]= c|shi%10;hc[2]=10;hc[3]=b|fen/10;hc[4]=b|fen%10;hc[5]=10;hc[6]=a|miao/10;hc[7]=a|miao%10;jishu1++;if(jishu1==8)jishu1=0;P2=(P2+1)%8; //138位扫描P0=duan[hc[jishu1]]; //显示段扫描}void main(){init(); //中断初始化P2=0x00; //138初始位校正（去掉显示会后移一位）while(1){key(); //按键程序}}。

// 本程序实现功能：显示小时和分钟，并以最后一位的小数点闪烁一次表示一秒。

按下INT0键后显示日期。

并在所设定的时间蜂铃器响5次以此为闹钟；// 第二：按下INT1键后，可对时间，日期，闹钟进行设置,再次按下INT1推出设置//// 显示说明：前两位显示小时和月份，后两位显示分钟和日期//#include <reg52.h>/*==========================================宏定义uchar和uint===========================================*/#define uchar unsigned char#define uint unsigned intsbit alarm=P1^4;/*==============================================变量的定义==============================================*/int year=2010;/*初始年份为2010年*/uchar alarm_hour=0,alarm_min=0; /*初始闹钟时间为00:00*/uchar qian=0,bai=0,shi=0,ge=0,key_flag=0,Key=0,num=0,Flag=0; /*定义输出函数变量和按键号*/uchar x,dis_flag=0; /*显示变换标志位*/uchar Key_control=0; /*按键被按下的标志位*/uchar mounth=7,day=25; /*初始日期设为7月25号*/uchar hour=0,t=0,min=0,sec=0,ring=0;/*初始时间为00:00:00*//*=============================================子函数的定义=============================================*/void Init(); /*此函数用于初始化所有需要使用的中断*/void delay(uint z); /*用于数码管显示*/uchar Key_num(void); /*此函数为确定按下的按键输出编号*/void Led_display();void display(uchar cc, uchar dd); /*显示时间的函数，中间的点表示：*/void display_nian(uchar cc, uchar dd); /*显示年份的显示函数，即没有中间的点*/void display_date(uchar cc, uchar dd); /*显示日期的函数，即四个小数点全亮*/void display_alarm(uchar cc, uchar dd); /*显示闹钟的函数，第二个和第四个点*/void Leap_Nonleap(int aa); /*判断是闰年还是平年，并将二月的最大天数赋给Mounth_array[1]*/void Judge_Setting(uchar Key_set); /*所得出的按键号进行对应的设置*//*==========================================所使用数组的定义============================================*/uchar Mounth_array[12]={31,29,31,30,31,30,31,31,30,31,30,31}; /*每个月的最大天数数组*/uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,/*数码管显示编码*/};uchar code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};/*百位及其小数点的段码*//*==============================================主函数部分==============================================*/void main(){Init();while(1){Leap_Nonleap(year); /*进入大循环后首先对年份进行判断*/while(Key_control)/*当P3.3被按下后Key_control=1进入函数进行设置，直到第二次Key_control=0推出循环*/{Flag=Key_num(); /*将按键函数里面是否有按键被按下的标志位赋给Flag*/if(Flag) /*当有按键被按下时，进入设置函数*/{Judge_Setting(num); /*将num值传入函数，并进行设置*/}Led_display(); /*保证在设置的循环时有显示*/}Led_display();/*循环式动态显示*/}}/*===========================================系统初始化函数=============================================*/void Init() /*初始化系统，启动计时器0,1,外部中断0,1*/{TMOD=0x01; /*将计时器0定位工作方式1，将计时器1定为工作方式2*/TH0=(65536-50000)/256;TL0=(65536-50000)%256;ET0=1;TR0=1;// ET1=1;// TR1=1;IE0=1;EX0=1; /*使用外部中断0和1，分别作为显示变换，设置的前戏*/IT0=1;/*为下降沿突发*/IE1=1;EX1=1;IT1=1;/*为下降沿突发*/EA=1;}void Display_flag() interrupt 0 /*使用外部中断0，进行显示时间和日期的转换P3.2口切换显示*/{dis_flag++;if(dis_flag==4) /*当dis_flag=0时，输出时间，当dis_flag=1时，输出日期，当dis_flag=2时，输出闹钟*/dis_flag=0; /*当dis_flag=3时，输出年份。

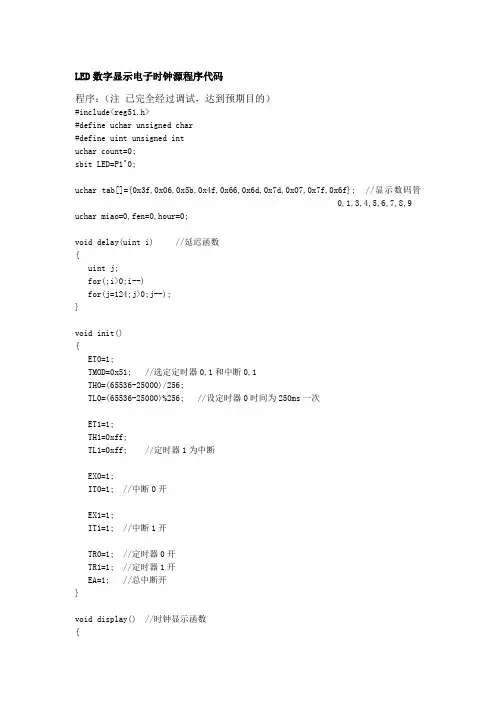

LED数字显示电子时钟源程序代码程序：（注已完全经过调试，达到预期目的）#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar count=0;sbit LED=P1^0;uchar tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //显示数码管0,1,3,4,5,6,7,8,9 uchar miao=0,fen=0,hour=0;void delay(uint i) //延迟函数{uint j;for(;i>0;i--)for(j=124;j>0;j--);}void init(){ET0=1;TMOD=0x51; //选定定时器0,1和中断0,1TH0=(65536-25000)/256;TL0=(65536-25000)%256; //设定时器0时间为250ms一次ET1=1;TH1=0xff;TL1=0xff; //定时器1为中断EX0=1;IT0=1; //中断0开EX1=1;IT1=1; //中断1开TR0=1; //定时器0开TR1=1; //定时器1开EA=1; //总中断开}void display() //时钟显示函数{P0=tab[hour/10%10];P2=0xfe;delay(1);P0=tab[hour%10];P2=0xfd;delay(1);P0=tab[fen/10%10];P2=0xfb;delay(1);P0=tab[fen%10];P2=0xf7;delay(1);P0=tab[miao/10%10];P2=0xef;delay(1);P0=tab[miao%10];P2=0xdf;delay(1);}void main() //主函数{init();LED=0;while(1){display();}}void T0_int() interrupt 1 //定时器0函数{TH0=(65536-25000)/256;TL0=(65536-25000)%256;count++;if(count==20){count=0;miao= miao +1;LED=~LED;if(sec==60){miao=0;fen= fen +1;if(fen ==60){fen =0;hour=hour+1;if(hour==24)hour=0;}}}}void T1_int() interrupt 3 //定时器1函数控制秒针加1 {TH1=0xff;TL1=0xff;miao=miao+1;if(miao ==60)miao =0;}void I1_int() interrupt 2 //中断1函数控制按键分针加1 {EX0=0;fen= fen +1;if(fen ==60)fen =0;EX0=1;}void I0_int() interrupt 0 //中断函数0控制按键时针加1 {EX1=0;hour=hour+1;if(hour==24)hour=0;EX1=1;}。
