兆光1#、#2发电机保护南瑞RCS985A 计算底稿： 5.25核算一. 参数:发电机：容量: 300MW（353MVA）上海汽轮机厂型式 : QFSN-300-2-20额定电压: 20KV 额定电流: 10189AXd=180% Xd’=20% Xd”=16% X2=15.9%XQ=175% XQ’=33.6% XQ”=15.8% 空载励磁电压：U=113V空载励磁电流：I=987AXd=16/100*1000/353=0.4532*CT 变比: 15000/5主变：容量: 370MVA型式 : SFP-370000/500=18%各侧电压: 236±2×2.5%/20KV UKXt=18/100*1000/370=0.4865*各侧电流: 905A/10681A主变差：高压侧 CT 变比: Y接1500/1 15000/5 15000/5发变差：高压侧 CT 变比: Y接1500/1 15000/5 4000/5 高厂变：容量: 50/31.5—31.5MVA 20+-/2*2.5/6.3---6.3KV 常州变压器厂=16%额定电流： 1443A 2887A UKXt=16/100*1000/50=3.2*高压2000/5 低压4000/5系统参数见短路电流计算书（大方式：0.08294 小方式：0.11712 兆光机组断，兆寺I断）系统参数见短路电流计算书新（大方式：0.096 小方式：0.1528 兆光机组断，兆寺I 断）Sj=1000MVA Uj=230KV 21KV 6.3KV二.保护配置: 第一套 A柜 RCS-985A （南瑞） RCS-974A第二套 B 柜 GDGT801B（国电南自） C柜非电量保护 RCS-974保护装置型号：RCS985A1.发电机差动保护2.发电机复合低电压记忆过流保护3.发电机定子接地保护（基波）4.发电机定子接地保护（三次谐波）5.发电机过电压保护6.发电机失步保护7.发电机逆功率保护8.程序跳闸逆功率保护9.发电机定子过负荷保护（定时限、反时限）10.误上电保护11.发电机负序过流保护（定时限、反时限）12.发电机失磁保护13.发电机匝间保护14.转子一点接地保护15.转子两点接地保护一、发电机差动保护1. 参数：2. 最小动作电流：取： 0.2*3.396=0.68取 Iq=0.7A3. 拐点电流： 0.7I e=0.7*3.396=2.4A4. 比例制动系数.=1.5*2*0.5*0.1=0.15取： S=0.45. TA断线解闭锁电流定值：0.2倍I e6. 差动速断倍数：取4倍7. 发电机额定电流：10189/（15000/5）=3.396A8. 循环负序电压： 9VTA 断线不闭锁差动（0），比率制动差动软压板：投入。

二、 发电机复合低电压记忆过流保护1.发电机低电压： V KK U U fKe dz701.1*25.1100*9.0min===K LM =4.1100*)4532.04865.0(4532.070=+2.负序电压：V nUyfe7100*07.007.0==⨯3. 动作电流定值: A nI KK I Lfe fk dz ms 91.45/15000101899.03.1.=⨯=•=取定值 5 A 高压母线最小两相短路电流：A XtXd nII Lj 4.85/15000274944865.04532.0866.0866.02min=⨯+=•+=灵敏度 K LM =8.49/5=1.684. 延时时间1： 6 秒全停 与系统最长时限配由电压元件解除记忆，瞬时返回 低电压记忆过流软压板： 投入。

三、 发电机定子接地保护（基波）取中性点电压动作电压3Uog 暂取3Uo=8V 有8%的死区 要求现场带负荷实测基波零序电压后最终确定。

动作延时 t=5" 跳闸（中性点经电压互感器TV 接地）与系统最长时限配基波3Uo 定子接地保护软压板：投入。

四、 发电机定子接地保护（三次谐波）1. 3ω定子接地保护: 灵敏度取20K 其K1、K2、K3 由保护调试人员根据发电机实际参数整定。

动作延时 t=5" 信号三次谐波定子接地保护软压板：投入。

五、 发电机过电压保护1. 过电压定值: U1=1.3*100=130V 取线电压2. 延时定值: t1=0.5秒 动作解列灭磁 过电压保护软压板：投入六、 发电机失步保护1.遮挡器特性: ()Ω=⨯⨯+⨯=•⨯+= 3.61.0/205/15000353)18.010********.0(2022nn sUX X Z yLeets a 修改3.6欧2． α角整定： 取120度 3. 速断电流:按断路器的实际遮断容量整定. 4. 滑极次数：N:根据发电机组实际能承受的失步滑极次数整定. 取 1次.七、 发电机逆功率保护1. 动作功率定值:W P Pgn dz75.11*7.57*396.3*3*02.0*%22.=== 取： P= —12W2. 动作时限: t1=1秒 不经主汽门时发信号t2=100秒 解列3. 逆功率保护软压板： 投入八、 程序跳闸逆功率保护1.逆功率动作功率：W P P gn dz 75.11*7.57*396.3*3*02.0*%22.===取： P= —12W2.延时： 0.5秒 发信延时： 1.5 秒 经主汽门程序跳闸九、发电机定子过负荷保护（定时限、反时限）1. 定时限电流定值: A nI KK I Lfe fk dz ms 75.35/150001018995.005.1.=⨯=•=取 3.8A 2. 定时限延时: t=3" 信号 3. 反时限电流启动值A Idz92.35/1500010189112040=⨯+=取 4A 4. 热值系数: K1=40 由电机厂家提供 K=60*（1.3*1.3-1）=41 5. 散热系数: K2=1 6. 反时限下限定时: t=120"7. 反时限电流上限（反时限过流速断值）：取 28 A 此时允许T 为0.58秒8. 反时限上限定时: t=0.3"过负荷定时限软压板：投入。

过负荷反时限软压板：投入。

十、误上电保护 PT 接机端侧 2YH 、CT 接机中性点端1LH 1. 最小动作电流: Ig= 0.3*3.396=1A负序动作电流: I2g= 0.1*3.396=0.35A2. 68.0)566.0(*2.1)3531000*20.0(*2.1)('1====x k Z d k BΩ=⨯⨯=•⨯=5.41.0/205/15000100068.068.021221nn S U ZYLjB指向发变组为机端测量阻抗3. Z1F=3.8欧 指向系统T21 失灵启动时间： 0.1s 躲断路器三相不同期0.04 s T11 失灵启动时间： 0.1s 躲断路器三相不同期0.04 s T12 断路器合闸后延时返回时间： 3 sT13 躲正常同期合闸延时：T13：0.2 s 躲同期合闸冲击0.1 s T14：1 s误上电保护软压板： 投入。

十一、 发电机负序过流保护（定时限、反时限）电机参数：A =10秒 I 2∞=10%负序过流定时限保护1. 启动电流： A f nK I I K I Lfek375.05/15000101891.095.005.122=⨯⨯=••=•∞取0.38A 2. 延时： 3 秒发信 负序过流反时限保护 1. 负序定时限电流:取 0.38A 2. 负序定时限延时:T=3" 发信 3. 负序反时限电流启动值 A I dz 55.0396.3*16.05/150001018901.060010==⨯+=取0.5A 4. 散热系数:5. 热值系数:1021==A K 厂家提供6. 负序反时限长延时动作时间: t=600" 跳闸7. 负序反时限电流上限 躲变压器高压两相短路电流：取 6A8. 负序反时限短延时动作时间: t=0.12" 跳闸负序过流软压板：投入。

十二、 发电机失磁保护：按异步边界圆整定（华北局要求）1. 220KV 侧低电压动作值: V nU U ye dz 851.0/22022000085.085.0min=⨯=⨯=华北局要求： 209/（220/0.1）=95V机端低电压： 0.85*100=85V 2. 阻抗圆心: 3.4. 转子低电压判据系数: 取值： 1.45. 转子低电压定值:V U U fdo dz 5.561135.05.0=⨯== 取 60V 6. 反应功率: 取 7W5.65880222.0*5.0=⨯=W 取 0 W7. 定子过流:A I I e q 75.35/150001018995.0/05.195.0/05.1=⨯=⨯= 取3.8A8. 过功率：0.5Pe=0.5*1.732*3.396*100=300w9. 动作延时Ⅰ:t1=0.2" 信号，切换厂用电。

减出力到40% 可运行到10分钟10. 动作延时Ⅱ:t2=0.5" 跳闸（高压侧低电压）t1=0.5" 信号，11. 动作延时III:t3=0.5" 信号12. 动作延时III: t4=200" 程序跳闸十三、发电机匝间保护（谐波比率制动纵向零序过电压匝间保护）应使用屏蔽电缆1.次灵敏段零序动作电压：暂取3U0h=6V 暂取灵敏段零序动作电压：暂取3U0l=3V 实测不平衡电压后乘可靠系数22.三次谐波不平衡：暂取U3w=6V 实测不平衡电压后整定3.三次谐波制动系数： KZ=0.44.灵敏段延时时间： 0.15 秒5.判TV断线：ΔU= 10V6.负序功率方向P2F：指向机内。

纵向零序电压软压板：投入。

十四、转子一点接地保护（叠加直流式）1.一点接地动作电阻值: 取: Rg1=10K T1=3" 发信号Rg2=1K T1=5" 程序跳闸转子一点接地软压板：投入。

十六、低频率保护：按华北局反措文件2003—203号（200MW及以上容量发电机组配置频率异常等保护的运行监督管理规定）47.5HZ 不小于20秒47HZ 不小于5秒。

低频保护十七、过激磁保护：正常并网后投入依据：发电机空载过励磁曲线Us=1.06 ts=5秒信号反时限投跳闸 1.07 倍 60秒1.08 倍 45秒1.09 倍 30秒1.1 倍 20秒1.12 倍 15秒1.15 倍 10秒1.19 倍 7.5秒1.2 倍 6秒1.25 倍 5秒1.3 倍 0.5秒十八、启停机保护：正常并网后退出定子零序电压： 3U0= 10V延时： 0.5秒发变组保护CT变比分配图：。

合集下载

RCS-985说明书(包含所有保护原理)

RCS-985说明书(包含所有保护原理)

RCS-985 发电机变压器组保护装置
NARI-RELAYS
NARI—RELAYS
RCS-985 化研究院 继电保护研究所 南京南瑞继保电气有限公司
2001 年 8 月
NARI-RELAYS
RCS-985 发电机变压器组保护装置
1.概述.........................................................................................................................................................1
2.保护功能配置.........................................................................................................................................3
2.1 300MW-500KV 发变组单元保护配置.......................................................................................... 3 2.2 300MW-220KV 发变组单元保护配置.......................................................................................... 6 2.3 125MW 机组保护配置................................................................................................................... 8 2.4 配置说明...................................................................................................................................... 10
南瑞RCS985A发电机保护计算

南瑞RCS985A发电机保护计算

兆光1#、#2发电机保护南瑞RCS985A 计算底稿：5.25核算一. 参数:发电机：容量: 300MW（353MV A）上海汽轮机厂型式: QFSN-300-2-20额定电压: 20KV 额定电流: 10189AXd=180% Xd’=20% Xd”=16% X2=15.9%XQ=175% XQ’=33.6% XQ”=15.8% 空载励磁电压：U=113V空载励磁电流：I=987AXd*=16/100*1000/353=0.4532CT 变比: 15000/5主变：容量: 370MV A型式: SFP-370000/500各侧电压: 236±2×2.5%/20KV U K=18%Xt*=18/100*1000/370=0.4865各侧电流: 905A/10681A主变差：高压侧CT 变比: Y接1500/115000/5 15000/5发变差：高压侧CT 变比: Y接1500/115000/5 4000/5高厂变：容量: 50/31.5—31.5MV A 20+-/2*2.5/6.3---6.3KV 常州变压器厂额定电流：1443A 2887A U K=16%Xt*=16/100*1000/50=3.2高压2000/5 低压4000/5系统参数见短路电流计算书（大方式：0.08294 小方式：0.11712 兆光机组断，兆寺I断）系统参数见短路电流计算书新（大方式：0.096 小方式：0.1528 兆光机组断，兆寺I断）Sj=1000MV A Uj=230KV 21KV 6.3KV二.保护配置: 第一套A柜RCS-985A （南瑞）RCS-974A第二套 B 柜GDGT801B（国电南自）C柜非电量保护RCS-974保护装置型号：RCS985A1.发电机差动保护2.发电机复合低电压记忆过流保护3.发电机定子接地保护（基波）4.发电机定子接地保护（三次谐波）5.发电机过电压保护6.发电机失步保护7.发电机逆功率保护8.程序跳闸逆功率保护9.发电机定子过负荷保护（定时限、反时限）10.误上电保护11.发电机负序过流保护（定时限、反时限）12.发电机失磁保护13.发电机匝间保护14.转子一点接地保护15.转子两点接地保护一、 发电机差动保护 1. 参数：项目名称 各侧参数300MW （353MV A ）公式高压侧20KV中性点侧 TA 一次电流 US Innn3=10189A 10189A TA 接线方式 Y Y TA 变比15000/515000/5 TA 二次电流NIInn=3.396A3.396A2. 最小动作电流：A I k nI gn rel Lq 31.01018903.025.1515000103.021=⨯⨯⨯⨯=⨯⨯⨯⨯=取： 0.2*3.396=0.68取 Iq=0.7A3. 拐点电流： 0.7I e=0.7*3.396=2.4A4. 比例制动系数.K K K kcc ap S ERrel∙∙∙==1.5*2*0.5*0.1 =0.15取： S=0.4 5. TA 断线解闭锁电流定值：0.2倍I e6. 差动速断倍数：取4倍7. 发电机额定电流：10189/（15000/5）=3.396A 8. 循环负序电压： 9VTA 断线不闭锁差动（0），比率制动差动软压板：投入。

RCS-985微机发电机-变压器组保护在某电厂的应用.doc

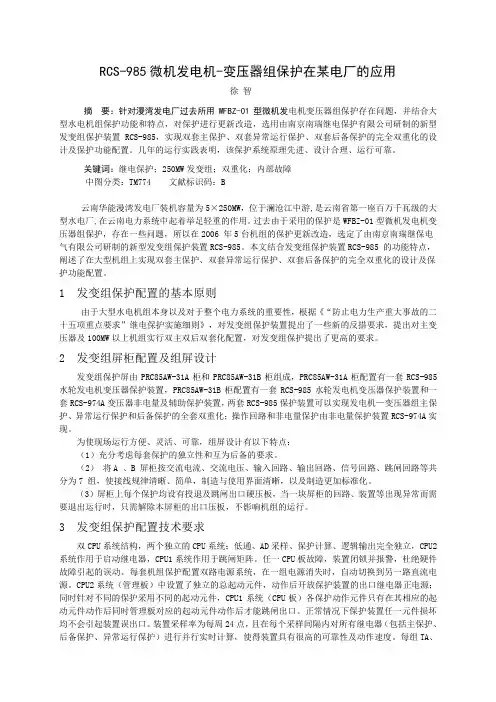

RCS-985微机发电机-变压器组保护在某电厂的应用.doc
