基于PLC控制的防盗门报警器设计

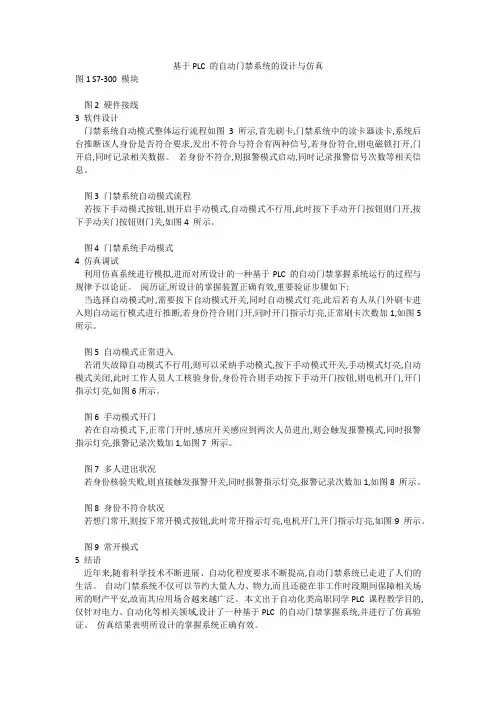

基于PLC 的自动门禁系统的设计与仿真图1 S7-300 模块图2 硬件接线3 软件设计门禁系统自动模式整体运行流程如图3 所示,首先刷卡,门禁系统中的读卡器读卡,系统后台推断该人身份是否符合要求,发出不符合与符合有两种信号,若身份符合,则电磁锁打开,门开启,同时记录相关数据。

若身份不符合,则报警模式启动,同时记录报警信号次数等相关信息。

图3 门禁系统自动模式流程若按下手动模式按钮,则开启手动模式,自动模式不行用,此时按下手动开门按钮则门开,按下手动关门按钮则门关,如图4 所示。

图4 门禁系统手动模式4 仿真调试利用仿真系统进行模拟,进而对所设计的一种基于PLC 的自动门禁掌握系统运行的过程与规律予以论证。

阅历证,所设计的掌握装置正确有效,重要验证步骤如下:当选择自动模式时,需要按下自动模式开关,同时自动模式灯亮,此后若有人从门外刷卡进入则自动运行模式进行推断,若身份符合则门开,同时开门指示灯亮,正常刷卡次数加1,如图5 所示。

图5 自动模式正常进入若消失故障自动模式不行用,则可以采纳手动模式,按下手动模式开关,手动模式灯亮,自动模式关闭,此时工作人员人工核验身份,身份符合则手动按下手动开门按钮,则电机开门,开门指示灯亮,如图6所示。

图6 手动模式开门若在自动模式下,正常门开时,感应开关感应到两次人员进出,则会触发报警模式,同时报警指示灯亮,报警记录次数加1,如图7 所示。

图7 多人进出状况若身份核验失败,则直接触发报警开关,同时报警指示灯亮,报警记录次数加1,如图8 所示。

图8 身份不符合状况若想门常开,则按下常开模式按钮,此时常开指示灯亮,电机开门,开门指示灯亮,如图9 所示。

图9 常开模式5 结语近年来,随着科学技术不断进展、自动化程度要求不断提高,自动门禁系统已走进了人们的生活。

自动门禁系统不仅可以节约大量人力、物力,而且还能在非工作时段期间保障相关场所的财产平安,故而其应用场合越来越广泛。

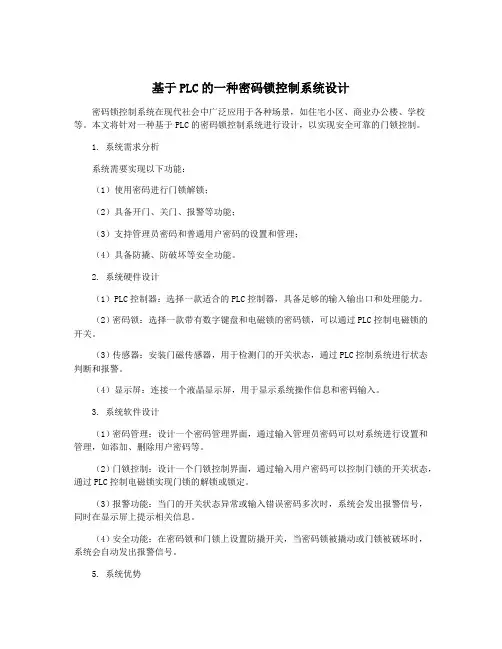

基于PLC的一种密码锁控制系统设计密码锁控制系统在现代社会中广泛应用于各种场景，如住宅小区、商业办公楼、学校等。

本文将针对一种基于PLC的密码锁控制系统进行设计，以实现安全可靠的门锁控制。

1. 系统需求分析系统需要实现以下功能：（1）使用密码进行门锁解锁；（2）具备开门、关门、报警等功能；（3）支持管理员密码和普通用户密码的设置和管理；（4）具备防撬、防破坏等安全功能。

2. 系统硬件设计（1）PLC控制器：选择一款适合的PLC控制器，具备足够的输入输出口和处理能力。

（2）密码锁：选择一款带有数字键盘和电磁锁的密码锁，可以通过PLC控制电磁锁的开关。

（3）传感器：安装门磁传感器，用于检测门的开关状态，通过PLC控制系统进行状态判断和报警。

（4）显示屏：连接一个液晶显示屏，用于显示系统操作信息和密码输入。

3. 系统软件设计（1）密码管理：设计一个密码管理界面，通过输入管理员密码可以对系统进行设置和管理，如添加、删除用户密码等。

（2）门锁控制：设计一个门锁控制界面，通过输入用户密码可以控制门锁的开关状态，通过PLC控制电磁锁实现门锁的解锁或锁定。

（3）报警功能：当门的开关状态异常或输入错误密码多次时，系统会发出报警信号，同时在显示屏上提示相关信息。

（4）安全功能：在密码锁和门锁上设置防撬开关，当密码锁被撬动或门锁被破坏时，系统会自动发出报警信号。

5. 系统优势（1）基于PLC的密码锁控制系统具备稳定可靠的性能，适用于各种复杂环境。

（2）系统具备安全功能，通过报警和记录安全事件来提高系统的安全性。

（3）密码管理功能灵活方便，管理员可以根据需要进行密码的添加和删除。

（4）系统具备良好的人机交互界面，易于操作和管理。

总结：本文设计了一种基于PLC的密码锁控制系统，通过密码管理和门锁控制实现了安全可靠的门锁控制。

系统具备报警和安全功能，提高了系统的安全性。

这种密码锁控制系统适用于各种场景，并具备良好的可扩展性和维护性。

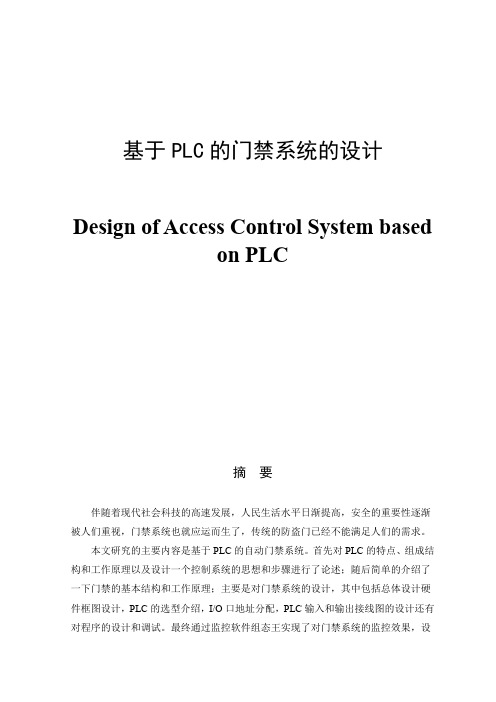

基于PLC的门禁系统的设计Design of Access Control System basedon PLC摘要伴随着现代社会科技的高速发展，人民生活水平日渐提高，安全的重要性逐渐被人们重视，门禁系统也就应运而生了，传统的防盗门已经不能满足人们的需求。

本文研究的主要内容是基于PLC的自动门禁系统。

首先对PLC的特点、组成结构和工作原理以及设计一个控制系统的思想和步骤进行了论述；随后简单的介绍了一下门禁的基本结构和工作原理；主要是对门禁系统的设计，其中包括总体设计硬件框图设计，PLC的选型介绍，I/O口地址分配，PLC输入和输出接线图的设计还有对程序的设计和调试。

最终通过监控软件组态王实现了对门禁系统的监控效果，设计了登录界面和监控界面。

本次设计还实现了自动报警和消防的功能，这是传统门禁实现不了的功能。

门禁系统功能的完善大大的提高了社会的安全性。

关键词: 门禁系统PLC组态王GX DeveloperAbstractWith the rapid development of modern social science and technology, the people's living standard is increasing, the importance of security has been gradually paid attention to. The entrance guard system has come into being, and the traditional anti-theft door can not meet the needs of people.The main content of this paper is automatic access control system based on PLC. First, the characteristics, structure and working principle of PLC and the ideas and steps to design a control system are discussed. Then the basic structure and working principle of the entrance guard are briefly introduced. The design of the entrance guard system, including the design of the overall design of the hardware frame, the introduction of the type selection of the PLC, and the I/O port Address assignment, PLC input and output wiring diagram design, and program design and debugging. Finally, the monitoring effect of the access control system is realized by monitoring Kingview software, and the login interface and monitoring interface are designed. This design has also realized the function of automatic alarm and fire control, which is the function of traditional access control. The function of the access control system has greatly improved the safety of the society.Key words: Access Control System PLC KingView GX Developer绪论为了能跟上现代社会高速发展的脚步，满足人们日益增长的对安全性的需求，保护人民的财产安全，提高社会治安的安全性，门禁系统也就随之诞生了。

基于S7-200PLC的智能门禁系统设计介绍本文档旨在介绍一个基于S7-200PLC的智能门禁系统设计。

该系统能够实现对单个或多个门的访问控制，并提供进出门的记录。

此外，系统还可以与其他设备（如电视监视器和报警系统）集成以提高安全性。

系统设计该系统由以下主要组件组成：- S7-200PLC：用于控制门禁系统的操作，并记录访问事件。

- 读卡器和感应器：用于检测是否有人到达门前，并通过读取卡片上的信息来确定是否允许访问。

- 门控制器：用于控制门的开关和锁定，以及与PLC通信。

- 报警系统：在触发警报时向用户发送通知。

- 电视监视器：用于监视门前的情况。

系统流程以下是该系统的工作流程：1. 用户将卡片放在读卡器上。

2. 读卡器将卡片信息发送到PLC。

3. 如果该用户有权限访问，则PLC发送信号给门控制器，开启门。

4. 用户进入后，门关闭，继续监控门区域。

5. 如果PLC检测到不允许访问的卡片，则触发报警系统。

6. 报警系统向用户发送通知并记录事件。

实施方式在实现该系统时，需要进行以下步骤：1. 确定门禁系统的需求，包括需要控制的门数，访问权限规则，报警和监控需求等。

2. 选择合适的S7-200PLC以及门控制器，读卡器和感应器，报警系统和电视监视器。

3. 编写PLC程序，确保系统能够根据读取的卡片信息控制门的开启和关闭，并记录事件。

4. 测试系统，并集成其他设备以获得更好的安全性。

结论本文介绍了基于S7-200PLC的智能门禁系统设计，详细说明了系统的主要组件，工作流程，实施方式等。

通过该系统的实施，可以提高安全性，并记录访问事件。

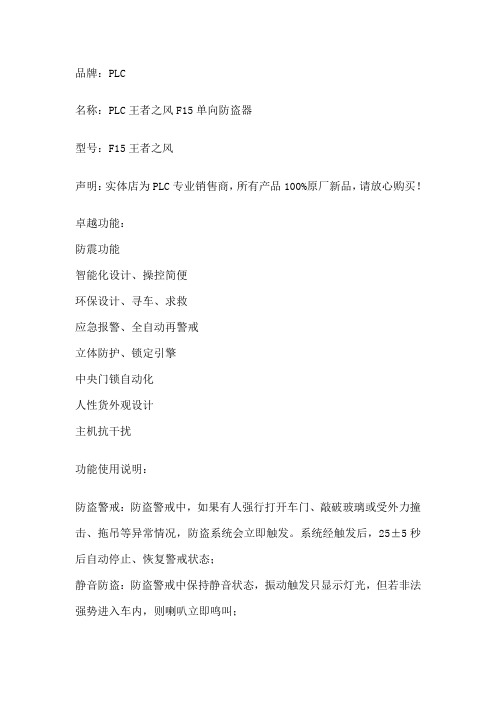

品牌：PLC名称：PLC王者之风F15单向防盗器型号：F15王者之风声明：实体店为PLC专业销售商，所有产品100%原厂新品，请放心购买！卓越功能：防震功能智能化设计、操控简便环保设计、寻车、求救应急报警、全自动再警戒立体防护、锁定引擎中央门锁自动化人性货外观设计主机抗干扰功能使用说明：防盗警戒：防盗警戒中，如果有人强行打开车门、敲破玻璃或受外力撞击、拖吊等异常情况，防盗系统会立即触发。

系统经触发后，25±5秒后自动停止、恢复警戒状态；静音防盗：防盗警戒中保持静音状态，振动触发只显示灯光，但若非法强势进入车内，则喇叭立即鸣叫；二次警戒：按键遥控解除后，若车主未开启车门进入，20±5秒后防盗系统，会自动再次上锁，进入防盗状态；喇叭暂停：触发警报时，按键可使警报停止，但防盗系统仍然维持防盗警戒状态。

触发状况：防盗状态下，若被触发警报系统，则有两种警报方式：一为撞击识别功能式（如车窗敲击，外力撞击等），嗽为间歇性鸣叫（静音不叫）：另一为触发式（如车门被打开，引擎启动等），喇叭一直鸣叫。

车门未开：行车前车门未关妥，转向灯会一直闪烁，15秒之后会自动停止，可以警告后来车注意安全。

振动记录：防盗警戒中曾触发警报，解除防盗后开门喇叭会哔声告知车主检查车子。

中央门锁自动化：行驶中，按遥控器或键可遥控中控锁关门或开门，防盗系统自动化不会启动；行车前车门关妥后，车钥匙转至ON位置，15秒后踩刹车，车门会自动上锁，下车时取下引擎电门钥匙，车门会自动开锁，方便乘客上下车。

注意事项：若车门未关妥，车钥匙未转至0N 位置，则车门不会自动上锁。

记忆防盗：若汽车电源遭破坏，再接上电源时，系统依然处于电源遭破坏前的状态。

自动设定防盗：当车停放好，车主关门1分钟后，防盗系统会自动进入防盗警戒状态，从而避免车主大意而造成重大损失。

（选择性）静音/有声转换：在解除状态下，持续按住键5秒钟，听到喇叭叫一声，则表示转换成功。

基于plc自动门控制系统毕业设计
PLC自动门控制系统是一种利用可编程逻辑控制器（PLC）来实现自动门控制的系统。

该系统通常由传感器、执行器、PLC控制器、电源和门控制器等组成。

系统的原理是，当有人或物体靠近门时，传感器会检测到信号并将其发送给PLC 控制器。

PLC控制器将处理这个信号并向门控制器发送指令，以控制门的开关。

门控制器会接受到指令后，将执行器启动，控制门的开启或关闭。

该系统还可以通过添加密码等安全措施来提高门的安全性。

例如，通过添加密码控制器，只有输入正确密码的人才能打开门。

在设计PLC自动门控制系统时，需要考虑传感器的选择、传感器与PLC控制器的连接、PLC程序的编写、执行器的选择等多个因素。

同时，在系统中可能会遇到电力过载或其他故障，需要考虑如何设计保护电路来保证系统的正常运行。

总的来说，PLC自动门控制系统是一种非常实用的自动门控制方案，其应用广泛，可以用于商业建筑、公共场所、工业场所等地方。

基于PLC火灾自动报警系统设计引言PLC（可编程逻辑控制器）火灾自动报警系统是一种用于监测和报警火灾的自动化系统。

它利用PLC控制技术和传感器技术，能够及时对火灾进行监测，并通过报警器和通知设备发送报警信号。

本文将对PLC火灾自动报警系统的设计进行详细介绍。

系统架构PLC火灾自动报警系统由PLC控制器、传感器、报警器、通知设备和人机界面组成。

PLC控制器作为系统的核心，接收传感器的信号，并根据预设的逻辑进行判断和控制。

传感器采集环境中的温度、烟雾、二氧化碳等参数，如果检测到超过预设阈值的数值，传感器会向PLC控制器发送报警信号。

PLC控制器接收到报警信号后，会控制报警器发出声音和光信号，并同时发送报警信息到通知设备，如手机、电脑等。

PLC火灾自动报警系统设计步骤1.系统需求分析：根据实际需求，确定系统的功能和性能要求。

包括对火灾监测范围、报警声音和光信号、通知设备等进行需求分析。

2.传感器选择和布置：根据系统需求，选择适合的传感器，如温度传感器、烟雾传感器、二氧化碳传感器等。

并合理布置传感器，以覆盖需要监测的区域。

3.PLC控制器设计：根据系统需求，选择适合的PLC控制器，并编写PLC程序。

程序应包括对传感器信号的检测和判断逻辑，对报警器和通知设备的控制逻辑等。

4.报警器和通知设备选择与布置：根据系统需求，选择合适的报警器和通知设备，并合理布置在需要发出声音和光信号的位置。

通知设备可以通过有线或无线方式与PLC控制器进行连接。

5.人机界面设计：设计一个方便操作和监控系统的人机界面。

人机界面可以是一个触摸屏显示器，通过该界面可以实时监测系统的状态、设置参数等。

6.系统集成测试：对整个系统进行集成测试，包括测试传感器的检测功能、PLC控制器的控制逻辑、报警器和通知设备的工作等。

7.系统优化与改进：根据实际运行情况，对系统进行优化和改进。

可根据用户的反馈意见，对系统的响应速度、报警灵敏度、报警方式等进行优化。

哈尔滨工业大学论文题目：基于PLC的自动门控制系统的设计系别：专业：学号：姓名：指导教师：年月日摘要随着电子技术的发展，可编程控制器（以下简称PLC）不断更新、发展，PLC控制是自动控制中最常见控制方式之一，自动门就是自动控制应用的一典型例子，由于可编程控制器具有很好的处理自动门的开关控制及良好的稳定性，而且可以很简单的改变控制的方式，因此，自动门的生产商家很多都运用PLC来做门的控制器。

目前自动门在日常生活中运用越来越广泛。

本文论述的自动门控制系统主要由以下几部分构成：可编程控制器(PLC)、信号采集装置、变频器、驱动装置、传动装置。

可编程控制器选用日本三菱电机公司生产的FX2N-32M小型PLC；信号采集装置选用上海晶园微电子公司生产的微波感应器；变频器采用日本三菱电机公司生产的FR－540变频器；驱动装置采用天津安全电机有限公司生产的YSM100/112、W、S三相异步电动机，额定转矩为0.43N.m，额定转速为400r/min；传动装置采用皮带来带动门的运动。

本设计对于周围环境的要求较低。

本设计主要的工作原理是通过信号采集装置判定有无人经过并将信号转换成开关量信号传到PLC，PLC根据开关信号的来控制变频器的开停和速度的变换，在由传动装置带动门运动。

本文总共分五个章节进行叙述其软、硬件结构、工作原理等，具体如下：第一章介绍自动门的国内外自动门现状，本课题研究的内容和目的意义。

第二章主要介绍自动门控制系统方案的设计。

第三章介绍了自动门的硬件系统的设计，PLC的选型，变频器的选型，系统结构，自动门控制电路，控制电路的连接。

第四章介绍了系统软件的设计，PLC梯形图概述，编程软件的介绍，程序流程图，程序的编写工作。

第五章主要介绍了梯形图程序的下载，调试及结果分析。

关键词：PLC，变频器，驱动装置，感应器。

目录摘要 0引言 (4)1. 概述 (5)1.1 国内外自动门发展现状 (5)1.2 本课题研究的内容 (6)1.3 本课题研究的目的和意义 (6)2. 自动门控制系统总体方案设计 (7)2.1 自动门的功能需求分析 (7)2.2 系统设计的基本步骤 (8)2.3 自动门技术参数的确定 (9)2.4 自动门的机械传动机构设计 (10)3. 自动门硬件系统的设计 (11)3.1 控制系统结构设计 (11)3.2 可编程控制器(PLC)的选型 (12)3.2.1 PLC概述 (12)3.2.2可编程控制器（PLC）的选型 (12)3.3 驱动装置的选型 (15)3.4 变频器的选型 (16)3.4.1 变频器原理 (16)3.4.2 变频器的选型 (16)3.4.3 变频器的参数设定 (17)3.5 感应开关的选型 (19)3.6 自动门系统I/O分配表 (19)3.7 控制系统的电气接线 (20)4. 自动门控制系统软件的设计 (20)4.1 PLC梯形图概述 (20)4.2 梯形图编程环境 (21)4.3 程序流程图 (23)4.4 梯形图的设计 (24)5. 系统调试 (24)5.1 梯形图程序的下载 (24)结束语 (26)致谢 (27)参考文献 (28)附录Ⅰ自动门的硬件连接电路 (30)附录Ⅱ PLC的I/O地址分布图 (30)附录Ⅲ自动门梯形图程序 (32)引言在经济飞速发展的中国，高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门已经是随处可见。

开题报告-PLC控制自动门的设计一、课题背景自动门已经广泛应用于商场、医院、机场、办公楼等公共场所，为用户提供了便捷、安全的进出通道。

自动门的控制系统起着至关重要的作用，PLC（可编程逻辑控制器）作为一种可靠性高、操作简单的控制设备，被广泛应用于自动门的控制系统中。

二、课题目的本课题的目的是设计一种基于PLC控制的自动门系统，实现对自动门的开启、关闭、报警和故障检测等功能，提高自动门的安全性、可靠性和智能化水平。

三、课题内容1.自动门的控制系统设计通过PLC控制实现自动门的开闭功能，并通过传感器和按键等设备实现用户与自动门的交互。

自动门应具备开门、关门、常开、常关以及部分开启等功能，同时可以根据环境需求进行参数设置。

2.自动门的报警功能设计在自动门的控制系统中设计报警装置，可以监测到异物或人员被夹、门扇异常等情况，并通过声音、灯光等方式进行报警，提醒用户和周围人员注意安全。

3.自动门的故障检测及处理通过PLC程序实现对自动门系统各个部件的状态监测，包括门扇开闭状态、电机运行状态、传感器信号检测等，当发生故障时及时报警，并采取相应的处理措施，确保自动门正常运行。

4.自动门的智能化控制实现通过PLC控制自动门在不同时间段的功能切换，如根据时段切换为常开或常关状态，通过PLC编程实现智能化控制，提高自动门的能效。

四、课题方案1.系统硬件设计选用适合自动门控制的PLC设备，选择合适的传感器、电机等配件，搭建自动门控制系统的硬件平台。

2.系统软件设计通过编程软件编写PLC的控制程序，实现对自动门的控制、报警和故障检测等功能。

3.系统测试与优化对设计好的自动门控制系统进行测试，并根据测试结果进行优化和改进，提高系统的性能和稳定性。

五、课题意义1.提高自动门的安全性通过增加报警装置和故障检测等功能，有效降低自动门运行过程中发生意外事故的概率，保障用户和周围人员的安全。

2.提高自动门的可靠性采用PLC作为控制设备，减少了传统控制方式中可能出现的机械故障和误操作的概率，提高自动门的可靠性。
