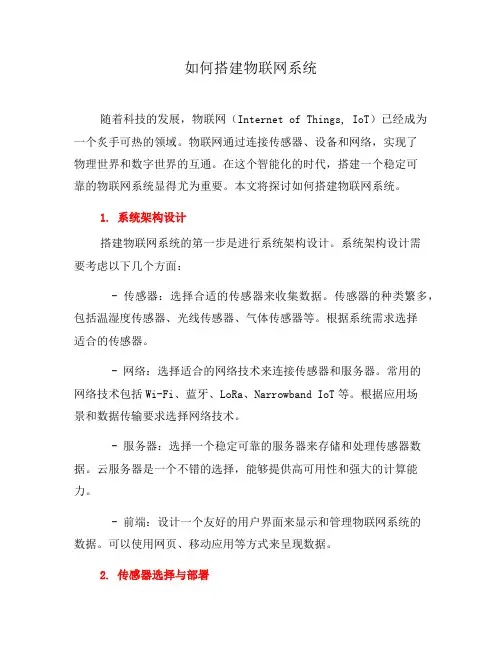

如何搭建物联网系统随着科技的发展,物联网(Internet of Things, IoT)已经成为一个炙手可热的领域。
物联网通过连接传感器、设备和网络,实现了物理世界和数字世界的互通。
在这个智能化的时代,搭建一个稳定可靠的物联网系统显得尤为重要。
本文将探讨如何搭建物联网系统。
1. 系统架构设计搭建物联网系统的第一步是进行系统架构设计。
系统架构设计需要考虑以下几个方面:- 传感器:选择合适的传感器来收集数据。
传感器的种类繁多,包括温湿度传感器、光线传感器、气体传感器等。
根据系统需求选择适合的传感器。
- 网络:选择适合的网络技术来连接传感器和服务器。
常用的网络技术包括Wi-Fi、蓝牙、LoRa、Narrowband IoT等。
根据应用场景和数据传输要求选择网络技术。
- 服务器:选择一个稳定可靠的服务器来存储和处理传感器数据。
云服务器是一个不错的选择,能够提供高可用性和强大的计算能力。
- 前端:设计一个友好的用户界面来显示和管理物联网系统的数据。
可以使用网页、移动应用等方式来呈现数据。
2. 传感器选择与部署传感器是物联网系统的重要组成部分,选择适合的传感器对系统的性能和可靠性有着重要影响。
首先要明确系统需要监测的参数,然后选择相应的传感器。
例如,如果系统需要监测温度和湿度,则可以选择一款温湿度传感器。
在部署传感器时,需要考虑以下几点:- 传感器位置:确保传感器放置在合适的位置,能够准确地感知所需的参数。
例如,温湿度传感器应该放置在需要监测的区域内。
- 传感器数量:根据监测范围和分辨率需求,确定所需的传感器数量。
需要注意的是,传感器数量过多可能会增加系统的复杂性和成本。
- 数据传输:选择合适的通信方式将传感器数据传输到服务器。
如果传感器数量较少,可以直接使用Wi-Fi或蓝牙等无线通信方式。
如果传感器数量较多或分布范围较广,可以考虑使用LoRa等长距离低功耗通信技术。
3. 数据传输与处理搭建物联网系统的关键是传输和处理传感器数据。
基于物联网的智能家居控制系统设计与开发智能家居控制系统是现代科技的成果之一,它通过物联网技术实现了人们对家庭环境的智能化控制。
本文将介绍基于物联网的智能家居控制系统的设计与开发,包括系统架构、关键技术、开发步骤以及应用场景等方面的内容。
一、系统架构设计基于物联网的智能家居控制系统由物理层、传输层、网络层和应用层组成。
物理层主要包括感知节点、执行节点和网关。
感知节点负责采集家庭环境的各种参数,如温度、湿度、光照等;执行节点负责控制家庭设备的开关和调节;网关作为传输数据的桥梁,将感知节点和执行节点与云服务器连接起来。
传输层负责数据的传输和通信协议的选择,网络层负责路由和数据转发,应用层负责用户交互和智能决策。
二、关键技术1. 物联网通信技术:智能家居控制系统需要通过物联网实现各个节点之间的通信,可采用无线技术如Wi-Fi、蓝牙、NFC等,也可使用有线技术如以太网、电力线通信等。
根据实际需求选择合适的通信技术,确保稳定可靠的数据传输。
2. 传感器技术:感知节点需要使用各种传感器来采集环境参数。
常用的传感器有温湿度传感器、光照传感器、人体红外传感器等。
传感器的选择要考虑到精度、灵敏度、可靠性等因素。
3. 嵌入式系统开发:智能家居控制系统的感知和执行节点通常采用嵌入式系统进行开发。
嵌入式系统要选择合适的硬件平台和操作系统,并进行驱动开发和应用程序的编写。
同时,还需要考虑系统的实时性和稳定性,提高用户体验。
4. 云计算与大数据技术:智能家居控制系统的数据需要进行存储和分析,云计算和大数据技术能够提供高效可靠的数据处理能力。
通过云服务器将智能家居控制系统与用户的手机或电脑连接起来,实现远程控制和数据监控。
三、开发步骤1. 系统需求分析:明确智能家居控制系统的功能需求和性能要求,包括支持的设备类型、操作界面、用户权限管理等。
2. 系统设计:根据需求分析结果设计系统的架构和模块划分,选择合适的技术方案。
3. 硬件开发:根据系统设计的硬件架构,选择合适的硬件平台,开发感知节点、执行节点和网关。
基于物联网的环境监测系统设计一、引言随着科技的迅猛发展,物联网技术逐渐渗透到各行各业,环境监测也不例外。
基于物联网的环境监测系统以其高效、智能、精准的特点,得到了广泛应用和重视。
本文将探讨基于物联网的环境监测系统的设计原理、关键技术和未来发展趋势。
二、系统设计原理基于物联网的环境监测系统由传感器网络、数据采集、数据传输和数据处理四个模块组成。
传感器网络负责感知环境参数,数据采集模块负责采集传感器数据,数据传输模块负责将采集到的数据传输到云端或本地服务器,数据处理模块负责分析处理数据并生成相应报告和警示信息。
三、关键技术1. 传感器技术:传感器是环境监测系统的核心组成部分,负责感知环境参数。
需要根据监测项的不同选择相应的传感器,如温湿度传感器、气体传感器、光照传感器等。
其中,传感器的准确性、灵敏度和稳定性至关重要。
2. 网络通信技术:物联网环境监测系统需要将数据传输到远程服务器进行处理和存储。
因此,网络通信技术的选择和部署是至关重要的决策。
常用的通信技术包括有线通信技术(如以太网)和无线通信技术(如Wi-Fi、蓝牙、LoRa等)。
根据监测区域的特点和监测需求,选择合适的通信技术。
3. 数据处理与分析技术:采集到的环境监测数据需要进行处理和分析,以便为用户提供实时的监测结果和预警信息。
数据处理与分析技术包括数据清洗、数据存储、数据挖掘和数据可视化等方面。
其中,数据挖掘技术可以帮助用户发现环境中的异常情况和趋势,提前做出相应的应对措施。
四、系统设计流程基于物联网的环境监测系统设计流程如下:1. 确定监测需求:根据具体场景和应用需求,确定监测的参数和监测区域。
2. 选择传感器:根据监测需求选取合适的传感器,保证数据的准确性和可靠性。
3. 网络通信:选择合适的网络通信技术,将传感器采集到的数据传输到服务器中进行存储和处理。
4. 数据处理与分析:对采集到的数据进行清洗、存储、分析和可视化,生成相应的报告和警示信息。
基于物联网的智能家居环境监控系统设计智能家居是近年来快速发展的领域之一,通过物联网技术,可以实现对家居环境的智能监控和管理。
本文将介绍基于物联网的智能家居环境监控系统设计,包括系统架构、传感器选择、数据采集与处理、远程监控等方面的内容。
1. 系统架构智能家居环境监控系统的架构包括传感器节点、数据传输网络、数据处理中心和用户终端。
传感器节点负责采集环境参数数据,通过数据传输网络将数据传输至数据处理中心,数据处理中心进行数据处理和分析,并向用户终端提供监控结果和控制指令。
2. 传感器选择在智能家居环境监控系统中,需要选择合适的传感器来采集各种环境参数。
常用的传感器包括温湿度传感器、光照传感器、烟雾传感器、气体传感器等。
这些传感器可以实时监测室内温度、湿度、光照强度、烟雾浓度、气体浓度等参数,为用户提供一个舒适、安全的家居环境。
3. 数据采集与处理传感器节点采集到的环境参数数据通过数据传输网络上传至数据处理中心,数据处理中心对数据进行实时处理和分析。
通过数据处理算法,可以实现对环境参数的监测、预警和自动控制。
同时,系统还可以学习用户的习惯和喜好,实现个性化的环境控制。
4. 远程监控智能家居环境监控系统支持远程监控功能,用户可以通过手机App或Web页面实时查看家居环境参数,并进行远程控制。
比如,在外出时可以通过手机远程调节室内温度,确保回家时有一个舒适的环境等待。
5. 安全性与隐私保护在设计智能家居环境监控系统时,安全性和隐私保护是非常重要的考虑因素。
系统需要采取加密传输技术保护数据安全,同时严格遵守相关法律法规,保护用户隐私不被泄露。
结语基于物联网的智能家居环境监控系统设计涉及到多个方面的技术和知识,通过合理选择传感器、设计有效的数据采集与处理算法、实现远程监控功能等,可以为用户提供一个智能化、便捷、安全的家居环境。
随着物联网技术的不断发展和完善,智能家居将会在未来得到更广泛的应用和推广。

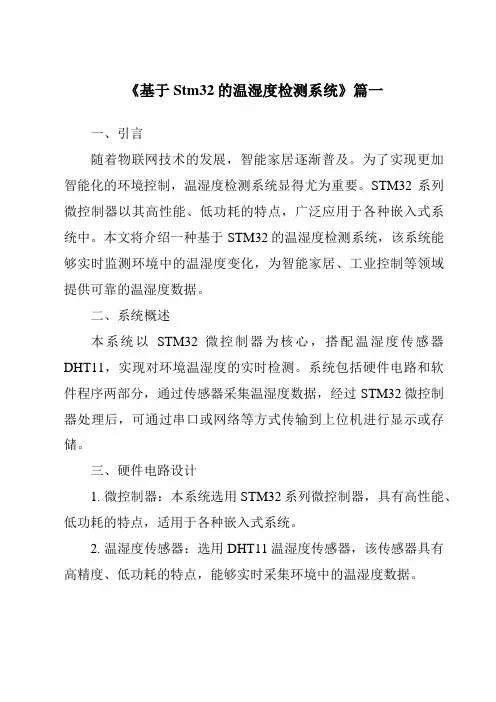

基于rs485的温湿度检测系统的实训报告基于RS485的温湿度检测系统的实训报告一、引言近年来,随着物联网技术的快速发展,各种智能设备逐渐走进人们的生活,温湿度检测系统也成为了重要的环境监测工具。
本实训报告旨在介绍基于RS485通信协议的温湿度检测系统的设计与实现过程。
二、系统设计1. 硬件设计温湿度检测系统的硬件设计包括传感器、RS485通信模块和控制单元。
传感器负责采集环境温湿度数据,RS485通信模块负责传输数据,控制单元负责数据处理和显示。
2. 软件设计软件设计是温湿度检测系统的核心部分,包括数据采集、数据处理和数据显示三个模块。
数据采集模块通过与传感器通信,实时获取环境温湿度数据;数据处理模块对采集到的数据进行处理,如计算平均值、最大值和最小值等;数据显示模块将处理后的数据通过控制单元显示在显示屏上。
三、系统实现1. 硬件连接将传感器与RS485通信模块连接,并将RS485通信模块与控制单元连接,确保各个硬件设备正常工作。
2. 软件编程使用C语言编写程序,实现数据采集、数据处理和数据显示功能。
首先,通过RS485通信协议与传感器进行通信,获取温湿度数据;然后,对获取到的数据进行处理,计算平均值、最大值和最小值等;最后,将处理后的数据通过控制单元显示在显示屏上。
四、实训过程在实训过程中,首先进行了硬件连接,确保各个设备之间的通信正常。
然后,进行了软件编程,根据设计要求实现了数据采集、数据处理和数据显示功能。
最后,对系统进行了测试和调试,确保系统能够准确地采集和显示温湿度数据。
五、实训总结通过本次实训,我对基于RS485通信协议的温湿度检测系统有了更深入的了解。
在实际操作中,我掌握了硬件连接和软件编程的基本技巧,并成功实现了系统的功能设计。
此外,通过实训过程,我还提高了自己的动手能力和解决问题的能力。
六、展望未来随着物联网技术的不断发展和应用,温湿度检测系统将在各个领域发挥更大的作用。
未来,我将继续深入学习和研究相关技术,不断提高自己的能力,为物联网行业的发展做出贡献。
物联网中的环境感知系统设计与实现物联网(IoT)是指通过互联网连接各种设备和对象,使它们能够相互通信和交互的技术体系。
环境感知系统在物联网中起着重要作用,它能够收集、监测和分析环境数据,以帮助我们更好地了解和管理我们周围的环境。
本文旨在介绍物联网中的环境感知系统设计与实现。
一、环境感知系统的组成元素环境感知系统由传感器、数据传输和数据处理三个主要组成部分构成。
1. 传感器:传感器是环境感知系统的核心,用于收集环境数据。
根据不同的应用需求,可以选择不同类型的传感器,例如温度传感器、湿度传感器、气压传感器、光照传感器等等。
这些传感器能够感知环境中的各种物理指标,并将数据转换为电信号进行存储和传输。
2. 数据传输:将传感器收集到的数据传输到数据处理中心是环境感知系统的重要环节。
可以利用各种通信技术来实现数据传输,例如无线通信技术、蓝牙技术、以太网等。
传感器可以直接连接到物联网设备,或通过局域网、广域网实现数据传输。
3. 数据处理:环境感知系统收集到的数据需要经过处理和分析,以提取有用的信息。
数据处理可以包括数据清洗、数据存储、数据分析等过程。
清洗数据可以去除噪声,并对数据进行过滤和校准。
存储数据可以选择云存储或本地存储。
数据分析可以利用机器学习、深度学习等技术来提取模式、预测趋势和进行决策。
二、环境感知系统的设计原则在设计环境感知系统时,需要考虑以下几个原则:1. 可扩展性:环境感知系统应具有良好的可扩展性,能够适应不同规模和类型的环境监测需求。
系统应支持添加和移除传感器,以及灵活配置传感器的位置和数量。
2. 可靠性:环境感知系统需要具备高可靠性,确保传感器数据的准确性和稳定性。
对传感器进行定期检测和校准,确保其工作正常。
此外,需要设置数据冗余机制,防止数据丢失和传输中断。
3. 实时性:环境感知系统应能够提供实时的环境数据。
通过合理的数据传输和处理机制,系统应能够在几乎即时的时间内将数据提供给用户,以支持及时决策和响应。
基于物联网技术的智能安全监控系统设计与实现I. 引言智能安全监控系统是一种利用物联网技术的创新系统,它将安全监控设备与互联网连接,并通过传感器、网络通信和数据处理技术实现对安全环境的实时监测、分析和预警。
本文将介绍基于物联网技术的智能安全监控系统的设计原理和实现方法。
II. 系统设计原理1. 系统结构基于物联网技术的智能安全监控系统由物理设备、网络通信和数据处理三个主要组成部分构成。
物理设备包括各类传感器、摄像头和报警装置,网络通信通过将设备连接到互联网实现与中心服务器的通信,数据处理则是对传感器数据进行处理和分析的过程。
2. 传感器技术传感器是智能安全监控系统的重要组成部分,用于感知和采集周围环境的信息。
常见的传感器有温度传感器、湿度传感器、烟雾传感器、PIR传感器等。
这些传感器可以实时监测安全环境的变化,并将采集到的数据传输到中心服务器进行处理和分析。
3. 网络通信智能安全监控系统通过网络通信模块实现设备与中心服务器之间的数据传输。
常用的通信技术有以太网、Wi-Fi、蓝牙等。
使用这些通信技术,系统可以将采集到的数据传输给中心服务器,并接收服务器发送的指令和控制信号。
4. 数据处理与分析中心服务器是智能安全监控系统的核心,它接收传感器数据,并根据预设的算法进行数据处理和分析。
通过与预先设定的规则和模型进行比对,系统能够实时检测异常情况,并触发相应的报警或控制措施。
同时,中心服务器还可以提供数据存储、查询和展示的功能,方便用户对安全环境进行监管和管理。
III. 系统实现方法1. 设备选择与布局根据实际需求,选择合适的传感器设备,并布局在需要监测的区域。
例如,在室内安防监控系统中,可以选择安装温湿度传感器、摄像头和烟雾传感器等设备。
2. 数据传输与通信将传感器设备通过网络通信模块连接到中心服务器。
可以根据实际情况选择合适的通信技术和协议,以确保数据的稳定和安全传输。
3. 数据处理与分析中心服务器接收传感器数据,并进行数据处理和分析。

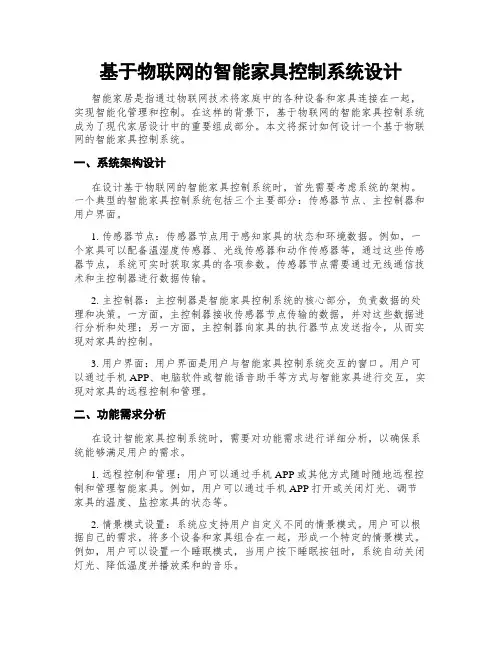

基于物联网的智能家具控制系统设计智能家居是指通过物联网技术将家庭中的各种设备和家具连接在一起,实现智能化管理和控制。
在这样的背景下,基于物联网的智能家具控制系统成为了现代家居设计中的重要组成部分。
本文将探讨如何设计一个基于物联网的智能家具控制系统。
一、系统架构设计在设计基于物联网的智能家具控制系统时,首先需要考虑系统的架构。
一个典型的智能家具控制系统包括三个主要部分:传感器节点、主控制器和用户界面。
1. 传感器节点:传感器节点用于感知家具的状态和环境数据。
例如,一个家具可以配备温湿度传感器、光线传感器和动作传感器等,通过这些传感器节点,系统可实时获取家具的各项参数。
传感器节点需要通过无线通信技术和主控制器进行数据传输。
2. 主控制器:主控制器是智能家具控制系统的核心部分,负责数据的处理和决策。
一方面,主控制器接收传感器节点传输的数据,并对这些数据进行分析和处理;另一方面,主控制器向家具的执行器节点发送指令,从而实现对家具的控制。
3. 用户界面:用户界面是用户与智能家具控制系统交互的窗口。
用户可以通过手机APP、电脑软件或智能语音助手等方式与智能家具进行交互,实现对家具的远程控制和管理。
二、功能需求分析在设计智能家具控制系统时,需要对功能需求进行详细分析,以确保系统能够满足用户的需求。
1. 远程控制和管理:用户可以通过手机APP或其他方式随时随地远程控制和管理智能家具。
例如,用户可以通过手机APP打开或关闭灯光、调节家具的温度、监控家具的状态等。
2. 情景模式设置:系统应支持用户自定义不同的情景模式。
用户可以根据自己的需求,将多个设备和家具组合在一起,形成一个特定的情景模式。
例如,用户可以设置一个睡眠模式,当用户按下睡眠按钮时,系统自动关闭灯光、降低温度并播放柔和的音乐。
3. 能耗管理:智能家具控制系统应具备能耗管理功能,可以对家具的能源消耗进行实时监控和管理。
例如,系统可以根据家具的使用情况预测能耗,并提供相应的优化建议,帮助用户减少能源消耗。

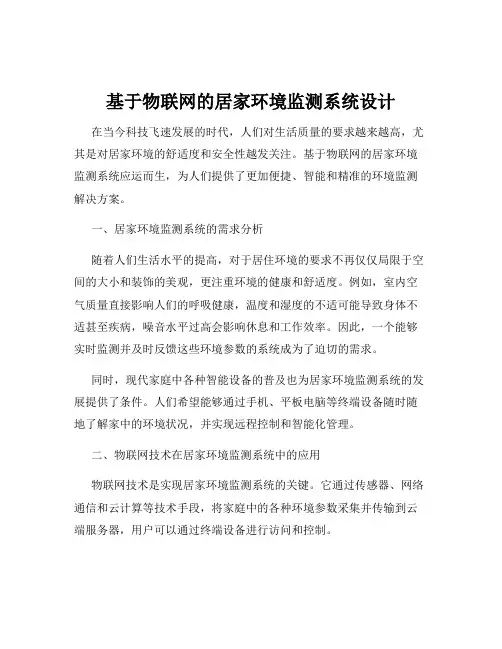

基于物联网的居家环境监测系统设计在当今科技飞速发展的时代,人们对生活质量的要求越来越高,尤其是对居家环境的舒适度和安全性越发关注。
基于物联网的居家环境监测系统应运而生,为人们提供了更加便捷、智能和精准的环境监测解决方案。
一、居家环境监测系统的需求分析随着人们生活水平的提高,对于居住环境的要求不再仅仅局限于空间的大小和装饰的美观,更注重环境的健康和舒适度。
例如,室内空气质量直接影响人们的呼吸健康,温度和湿度的不适可能导致身体不适甚至疾病,噪音水平过高会影响休息和工作效率。
因此,一个能够实时监测并及时反馈这些环境参数的系统成为了迫切的需求。
同时,现代家庭中各种智能设备的普及也为居家环境监测系统的发展提供了条件。
人们希望能够通过手机、平板电脑等终端设备随时随地了解家中的环境状况,并实现远程控制和智能化管理。
二、物联网技术在居家环境监测系统中的应用物联网技术是实现居家环境监测系统的关键。
它通过传感器、网络通信和云计算等技术手段,将家庭中的各种环境参数采集并传输到云端服务器,用户可以通过终端设备进行访问和控制。
传感器是系统的感知层,负责采集环境数据,如温度传感器、湿度传感器、空气质量传感器、噪音传感器等。
这些传感器能够将物理量转化为电信号,并通过微控制器进行处理和传输。
网络通信是系统的数据传输层,常见的通信方式包括 WiFi、蓝牙、Zigbee 等。
它们能够将传感器采集到的数据传输到网关或直接传输到云端服务器,确保数据的实时性和准确性。
云计算则是系统的核心处理层,负责存储和分析大量的环境数据。
通过云计算平台,用户可以随时随地访问历史数据、查看数据分析报告,并设置预警阈值和自动化控制策略。
三、居家环境监测系统的硬件设计1、传感器选择温度传感器:可选用数字式温度传感器,如 DS18B20,具有高精度、低功耗和易于接口的特点。
湿度传感器:电容式湿度传感器 HIH6130 是一个不错的选择,能够提供准确的湿度测量。
……………………………………………………………精品资料推荐………………………………………………… - 37 - 网络工程(物联网技术) 课程设计报告
题 目: 基于温湿度传感器物联网应用实时数据处理系统开发 院(系) 别: 数学与信息工程学院 专业: 网络工程(物联网技术) 班级 1 班 学 号: 2006099914 姓 名: 小 明 指导教师: 职称 博士 填表日期: 2012 年 5 月 11 日 ……………………………………………………………精品资料推荐………………………………………………… - 38 - 前 言
一、选题的依据及意义 1. 依据 物联网是一种新概念和新技术,它使新一代IT技术更加充分地应用于各行各业之中。它的问世打破了过去将基础设施与IT设施分开的传统观念,将建筑物、公路、铁路和网站、网络、数据中心合为一体,是信息化和工业化融合的重要切入点。温湿度与人们的生活关系密切,所以物联网在温湿度实时数据处理系统的开发将有很大的前景。
2. 意义 在我们的日常生活中无处不在,控制好温湿度可以使我们生活、生产的更好。温湿度传感器物联网应用实时数据处理系统开发可以帮我们实现对温湿度以实时数据让我们明了的知道。从而更好的控制温湿度、达到我们所需的标准。
二、本课程设计内容简介 1. 通过ubuntu连接传感器实验箱收集由传感器测得的实时数据存入sqlite3数据库。 2. 然后通过ubuntu发送到linux、接收并用动态网页显示代表数据变化的曲线。 三、要达到的目标
1.可以在ubuntu上实现自动接收由传感器取得、传来的实时数据。 2. 并ubuntu上能边接收边连续往linux发送从传感器取得的实时数据。 3.还要确保发送过的数据不会再次发送。 4. Linux能接收到ubuntu发过来的实时数据并通过动态网页曲线图实时显示接收过来的数据。
实 现 方 案 一、开发环境 1.硬件(详细介绍所涉及硬件的详细内容) Pc机、温湿度传感器、传感器实验箱、连接所需的各种线。 2.软件(详细介绍所涉及软件的详细内容) MDK414(arm平台编译烧录代码软件)、KeilC51v750a_Full(C51平台编译软件)、STC手动下载(C51烧录代码软件)、R340(串口线连接USB驱动)、ubuntu操作系统、linux操作系统。 ……………………………………………………………精品资料推荐………………………………………………… - 39 - 3.其它
二、开发内容 1.项目开发详细内容(包括传感器的配置、传感器烧录、数据的实时收集、实时数据的存储、实时数据的传输、实时数据在服务器端的接受及存储-TCPServer及MySql、数据库及Web服务器安装、利用JSP曲线动态显示实时数据) 首先烧录整合好的温湿度传感器的代码。接着连接传感器取得数据。然后在ubuntu中编译并运行Com_Sensor程序获取传感器实验箱的数据。 在Ubuntu11编译并运行senddata.c把数据发送到linux.Linux通过TCPServer服务器接收数据并存入MySQL数据库。 最后将接收到的数据通过Linuxweb服务器以jsp曲线动态显示实时数据。
2.网络拓扑图(包括传感器、网关、传输网络、TCPServer服务器、数据库服务器、静态及动态Web服务器、Web服务器客户端;并详细标注设备名称及IP地址等详细信息;并详细叙述网络拓扑图流程)
三、技术路线
1. 传感器数据处理(给出详细的传感器烧录代码 ) 代码如下: /*********************************************************/ //中软吉大信息技术有限公司 //物联网传感技术教学实验系统 ……………………………………………………………精品资料推荐………………………………………………… - 40 - /*********************************************************/ #include //Keil library (is used for _nop()_ operation) #include //Keil library #include"Lcmdisplay.h"
#define FOSC 11059200 #define BAUD 14400
typedef union { unsigned int i; float f; } value; //---------------------------------------------------------------------------------- // modul-var //---------------------------------------------------------------------------------- enum {TEMP,HUMI};
#define noACK 0 #define ACK 1 //adr command r/w #define STATUS_REG_W 0x06 //000 0011 0 #define STATUS_REG_R 0x07 //000 0011 1 #define MEASURE_TEMP 0x03 //000 0001 1 #define MEASURE_HUMI 0x05 //000 0010 1 #define RESET 0x1e //000 1111 0 sbit DATA=P2^2; sbit SCK=P2^1;
sbit POWER=P2^5; sbit flag1=P0^7; sbit flag2=P4^6; sbit flag3=P2^7; sbit flag4=P2^6;
void delay(unsigned int nTimeDelay) ……………………………………………………………精品资料推荐………………………………………………… - 41 - { unsigned int i; while (nTimeDelay--) for (i=0;i<125;i++);
}
void Serial_Init() { TMOD = 0x01; TR0 = 1; EA = 1; ET0 = 0; TF0 = 0; S2CON = 0x50; //8位可变波特率 (无校验位) BRT = -(FOSC/32/BAUD); //设置独立波特率发生器的重载初值 AUXR = 0x14; //独立波特率发生器工作在1T模式 //IE2 = 0x01; //使能串口2中断 } void IO_Init(void) { P2M1=P2M1&0xdf; P2M0=P2M0&0xdf;
P0M1=P0M1&0x7f; P0M0=P0M0&0x7f; P4M1=P4M1&0xbf; P4M0=P4M0&0xbf; P2M1=P2M1&0x3f; P2M0=P2M0&0x3f; P4SW=P4SW|0x40; }
void Power_Identify(void) {
while(1) { ……………………………………………………………精品资料推荐………………………………………………… - 42 - if(POWER==0) { delay(4000); LcmPrintf("请给传感器模块上电!\n"); } else break; } }
void Module_Identify(unsigned int xuhao) { unsigned int abc=0; if(flag4==1)abc=abc+1; abc=abc<<1; if(flag3==1)abc=abc+1; abc=abc<<1; if(flag2==1)abc=abc+1; abc=abc<<1; if(flag1==1)abc=abc+1; if(abc!=xuhao) { delay(3000); LcmPrintf("提示:您插入的模块不正确!\n"); } while(1) {
if(abc!=xuhao); else { delay(2000); LcmPrintf("连接的模块是M%u\n",xuhao); delay(5000); break; } } } //---------------------------------------------------------------------------------- char s_write_byte(unsigned char value) //----------------------------------------------------------------------------------
