基于预制桥墩拼装工法的新型预应力锚固体系开发与应用

桥梁预应力混凝土的历史发展与未来展望简介：预应力混凝土经过近半个世纪的发展，目前在我国已成为桥梁工程中十分重要的结构材料，应用范围日益扩大。

本文主要从预应力混凝土在桥梁的应用历史中回顾其发展，从其在桥梁工程的应用中展望其未来关键字：预应力桥梁工程一、前言预应力混凝土是在第二次世界大战后西欧迫切要求恢复战争创伤而迅速发展起来的。

半个世纪以来，从理论、材料、工艺到土建工程的各种应用，都取得了极其巨大的发展与成就。

我国预应力混凝土的起步比西欧大约晚10年，但由于大规模建设的需要，不仅发展快，而且应用数量极为庞大。

可以说预应力钢筋混凝土的应用为我国基本建设作出了巨大贡献，又为国家节约了大量钢、木材料。

特别是近来二三十年来,我国预应力混凝土桥梁发展很快,无论在桥型，跨度以及施工方法与技术方面都有突破性发展,不少预应力混凝土桥梁的修建技术已达到国际先进水平。

本文主要从预应力混凝土在桥梁的应用历史回顾其发展，从其在桥梁工程的应用展望其未来。

二、桥梁结构中的预应力混凝土发展历史1955年，铁路部门研制成功我国第一片跨度12米的预应力混凝土铁路桥梁，1956年建成28孔24米跨的新沂河大桥，从而开始了预应力混凝土技术在我国铁路上应用的篇章。

四十多年来，经过铁路系统工程技术人员的辛勤努力，预应力砼技术不断扩大，技术水平不断提高，制造架设跨度32米以下桥梁三万多孔，桥梁跨度不断突破，大跨径桥梁不断涌现，其中有代表性的工程有主跨为168米的攀枝花金沙江铁路连续钢构桥，顶推法施工的跨度80米连续箱梁桥杭州钱塘江二桥，此外在南昆铁路线上新建了一大批各种类型的铁路桥梁，表明我国的铁路桥预应力砼技术已达到世界先进水平。

随着我国交通运输的蓬勃发展，四十多年来，公路上建造了大量预应力混凝土桥，尤以大跨径桥梁居多数。

如我国已建成主跨400以上海杨浦大桥(跨度602米)等斜拉桥七座，代表我国斜拉桥技术已进入世界领先水平；连续钢构桥继黄石大桥250米主跨后，虎门大桥达270米，主跨为世界之冠，上海杨浦大桥(跨度602米)等七座跨度400米以上的斜拉桥，代表我国斜拉桥技术已进入世界领先水平；连续钢构桥继黄石大桥250米主跨后，虎门大桥达270米主跨，为世界之冠；主跨168米的攀枝花金沙江桥和钱塘江二桥等铁路桥表明我国的铁路桥预应力砼技术已达到世界先进水平。

新型智能化梁场箱梁预制施工工法新型智能化梁场箱梁预制施工工法一、前言随着城市建设的不断发展，桥梁建设需求也日益增长。

为了提高桥梁建设的效率和质量，新型智能化梁场箱梁预制施工工法应运而生。

本文将针对该工法进行详细介绍，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点新型智能化梁场箱梁预制施工工法具有以下特点：1. 自动化程度高：采用智能化设备进行梁体制作和预应力张拉，减少人为操作，提高施工效率。

2. 精度高：通过计算机控制，能够实现毫米级的梁体制作精度，确保梁体拼装时的准确性和稳定性。

3. 环保节能：采用高性能绿色材料，减少能源消耗和对环境的影响。

4. 施工期缩短：预制工厂和现场施工同时进行，有效缩短了工期。

5. 质量可靠：通过智能化设备的控制和监测，实现了施工过程的质量可控和可追溯。

三、适应范围新型智能化梁场箱梁预制施工工法适用于各类道路桥梁的建设，尤其适合跨径较长、荷载较大的大型桥梁工程。

四、工艺原理新型智能化梁场箱梁预制施工工法的工艺原理包括施工工法与实际工程之间的联系和采取的技术措施。

首先，根据实际工程的要求和设计方案，确定梁体的尺寸、材料等参数。

然后，使用智能化设备对混凝土材料进行搅拌、成型和养护，实现梁体的预制。

同时，结合预应力钢筋的要求，进行预应力张拉和锚固处理。

最后，将预制好的梁体运至施工现场，进行拼装、永久性锚固和连接工作。

五、施工工艺新型智能化梁场箱梁预制施工工法的施工工艺包括以下几个主要阶段：1. 设备调试和材料准备阶段：调试智能化设备，准备混凝土材料和预应力钢筋等施工所需材料。

2. 混凝土梁体预制阶段：通过智能化设备进行混凝土搅拌、成型和养护，制作预制梁体。

3. 预应力处理阶段：根据设计要求，进行预应力钢筋的张拉和锚固处理。

4. 梁体运输和组装阶段：运输预制好的梁体至施工现场，进行梁体的组装、永久性锚固和连接工作。

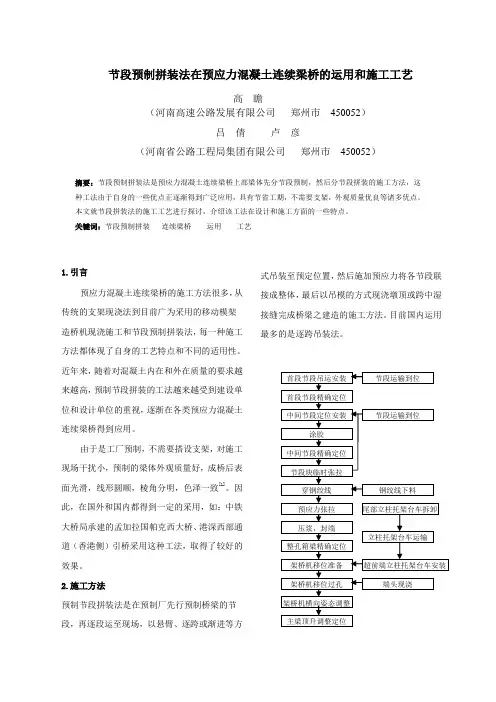

节段预制拼装法在预应力混凝土连续梁桥的运用和施工工艺高瞻（河南高速公路发展有限公司郑州市450052）吕倩卢彦（河南省公路工程局集团有限公司郑州市450052）摘要：节段预制拼装法是预应力混凝土连续梁桥上部梁体先分节段预制，然后分节段拼装的施工方法，这种工法由于自身的一些优点正逐渐得到广泛应用，具有节省工期，不需要支架，外观质量优良等诸多优点。

本文就节段拼装法的施工工艺进行探讨，介绍该工法在设计和施工方面的一些特点。

关键词：节段预制拼装连续梁桥运用工艺1.引言预应力混凝土连续梁桥的施工方法很多，从传统的支架现浇法到目前广为采用的移动模架造桥机现浇施工和节段预制拼装法，每一种施工方法都体现了自身的工艺特点和不同的适用性。

近年来，随着对混凝土内在和外在质量的要求越来越高，预制节段拼装的工法越来越受到建设单位和设计单位的重视，逐渐在各类预应力混凝土连续梁桥得到应用。

由于是工厂预制，不需要搭设支架，对施工现场干扰小，预制的梁体外观质量好，成桥后表面光滑，线形圆顺，棱角分明，色泽一致[1]。

因此，在国外和国内都得到一定的采用，如：中铁大桥局承建的孟加拉国帕克西大桥、港深西部通道（香港侧）引桥采用这种工法，取得了较好的效果。

2.施工方法预制节段拼装法是在预制厂先行预制桥梁的节段，再逐段运至现场，以悬臂、逐跨或渐进等方式吊装至预定位置，然后施加预应力将各节段联接成整体，最后以吊模的方式现浇墩顶或跨中湿接缝完成桥梁之建造的施工方法。

目前国内运用最多的是逐跨吊装法。

2.1 节段拼装架桥机采用预制节段拼装工法施工首先要了解架桥机。

节段拼装架桥机按节段的支承方式可分为下承式和悬吊式两种，下承式架桥机是主桁架在节段的下方支承着节块，由在主梁上游走的小车运送和调整节块的位置，主桁架的支承和移动是靠固定在墩顶托架上的台车水平移动来实现的，由于架桥机的主桁架位于节段的下方，所以也称下行式架桥机；悬吊式架桥机是主桁架在节块的上方利用吊具以悬吊的方式支承着节块，吊装车在主桁架的上方游走运送和调整节段的位置，由于架桥机的主桁架位于节段的上方，所以也称上行式架桥机。

桥梁施工新技术与新材料应用桥梁作为交通基础设施的重要组成部分，在现代社会中发挥着至关重要的作用。

随着科技的不断进步和工程实践的不断积累，桥梁施工领域涌现出了一系列新技术和新材料，为桥梁的建设带来了新的机遇和挑战。

一、桥梁施工新技术1、预制拼装技术预制拼装技术是将桥梁的构件在工厂中预先制作好，然后运输到施工现场进行拼装。

这种技术具有施工速度快、质量易于控制、对交通影响小等优点。

例如，预制箱梁、预制墩柱等在许多桥梁工程中得到了广泛应用。

通过采用高精度的模具和先进的生产工艺，可以确保预制构件的尺寸精度和质量，从而提高桥梁的整体性能。

2、顶推施工技术顶推施工是在桥台后方设置预制场地，分节段预制梁体，然后通过水平千斤顶施力，将梁体逐段向前顶推就位。

该技术适用于跨越河流、山谷等障碍物的桥梁施工，能够减少对桥下交通和环境的影响。

在顶推过程中，通过合理的控制顶推力和梁体的姿态，可以确保施工的安全和质量。

3、转体施工技术转体施工是将桥梁结构在非设计轴线位置制作成形，然后通过旋转使其就位。

这种技术在跨越铁路、公路等既有线路的桥梁施工中具有独特的优势。

转体施工可以大大减少对既有交通的干扰，同时降低施工风险。

例如，一些大跨度的拱桥和斜拉桥采用了转体施工技术，成功地实现了桥梁的合龙。

4、悬臂施工技术悬臂施工常用于连续梁桥、刚构桥等的施工。

施工时从桥墩或桥台开始，对称地向两端逐段施工。

悬臂施工可以充分利用已建成的结构部分来承担施工荷载，具有受力合理、施工灵活等优点。

在悬臂施工过程中，需要对挂篮的设计和施工进行精心控制，以确保施工的安全和质量。

5、智能监测技术随着信息技术的发展，智能监测技术在桥梁施工中得到了越来越广泛的应用。

通过在桥梁结构上安装各种传感器，如应变传感器、位移传感器、加速度传感器等，可以实时监测桥梁的受力状态和变形情况。

这些监测数据可以为施工过程中的决策提供依据，及时发现问题并采取相应的措施，确保桥梁施工的安全和质量。

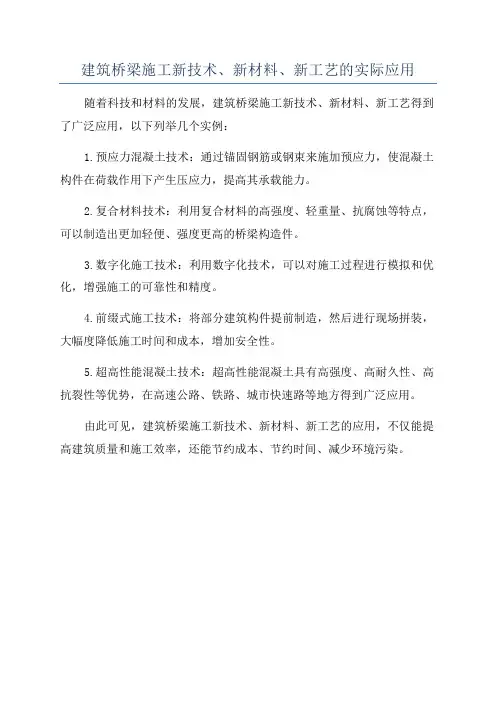

建筑桥梁施工新技术、新材料、新工艺的实际应用
随着科技和材料的发展，建筑桥梁施工新技术、新材料、新工艺得到了广泛应用，以下列举几个实例：
1.预应力混凝土技术：通过锚固钢筋或钢束来施加预应力，使混凝土构件在荷载作用下产生压应力，提高其承载能力。

2.复合材料技术：利用复合材料的高强度、轻重量、抗腐蚀等特点，可以制造出更加轻便、强度更高的桥梁构造件。

3.数字化施工技术：利用数字化技术，可以对施工过程进行模拟和优化，增强施工的可靠性和精度。

4.前缀式施工技术：将部分建筑构件提前制造，然后进行现场拼装，大幅度降低施工时间和成本，增加安全性。

5.超高性能混凝土技术：超高性能混凝土具有高强度、高耐久性、高抗裂性等优势，在高速公路、铁路、城市快速路等地方得到广泛应用。

由此可见，建筑桥梁施工新技术、新材料、新工艺的应用，不仅能提高建筑质量和施工效率，还能节约成本、节约时间、减少环境污染。

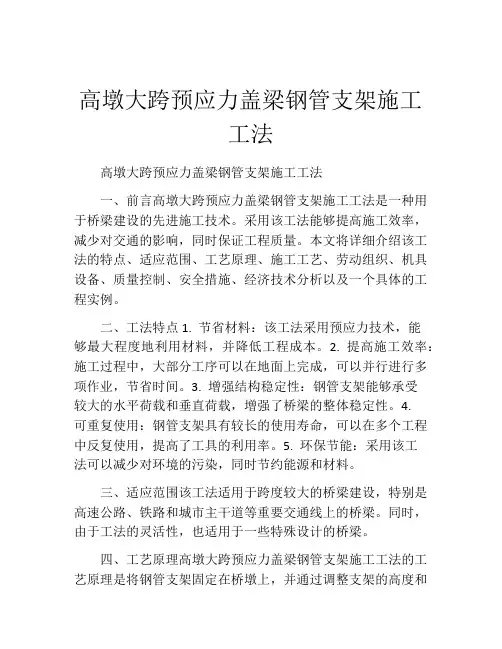

高墩大跨预应力盖梁钢管支架施工工法高墩大跨预应力盖梁钢管支架施工工法一、前言高墩大跨预应力盖梁钢管支架施工工法是一种用于桥梁建设的先进施工技术。

采用该工法能够提高施工效率，减少对交通的影响，同时保证工程质量。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个具体的工程实例。

二、工法特点1. 节省材料：该工法采用预应力技术，能够最大程度地利用材料，并降低工程成本。

2. 提高施工效率：施工过程中，大部分工序可以在地面上完成，可以并行进行多项作业，节省时间。

3. 增强结构稳定性：钢管支架能够承受较大的水平荷载和垂直荷载，增强了桥梁的整体稳定性。

4.可重复使用：钢管支架具有较长的使用寿命，可以在多个工程中反复使用，提高了工具的利用率。

5. 环保节能：采用该工法可以减少对环境的污染，同时节约能源和材料。

三、适应范围该工法适用于跨度较大的桥梁建设，特别是高速公路、铁路和城市主干道等重要交通线上的桥梁。

同时，由于工法的灵活性，也适用于一些特殊设计的桥梁。

四、工艺原理高墩大跨预应力盖梁钢管支架施工工法的工艺原理是将钢管支架固定在桥墩上，并通过调整支架的高度和角度，使其与预应力混凝土盖梁完美结合。

支架既能充分发挥预应力混凝土盖梁的力学性能，又能满足桥梁在使用过程中的承载要求。

该工法通过合理的施工工艺和创新的解决方案，实现了工法与实际工程之间的紧密结合。

五、施工工艺施工工艺可分为以下阶段：桥墩准备工作、钢管支架安装、预应力混凝土盖梁浇筑、支架拆除等。

具体的施工过程包括：桥墩加固、支架定位、预应力张拉、盖梁浇筑、支架调整等。

每个施工阶段都需要按照设计要求进行详细的操作，保证施工质量。

六、劳动组织施工过程需要合理组织劳动力，确保施工进度和质量。

劳动组织包括人员的分工、施工工序的安排以及配备足够的劳动力和技术人员等。

七、机具设备为了顺利进行施工，需要配备相应的机具设备。

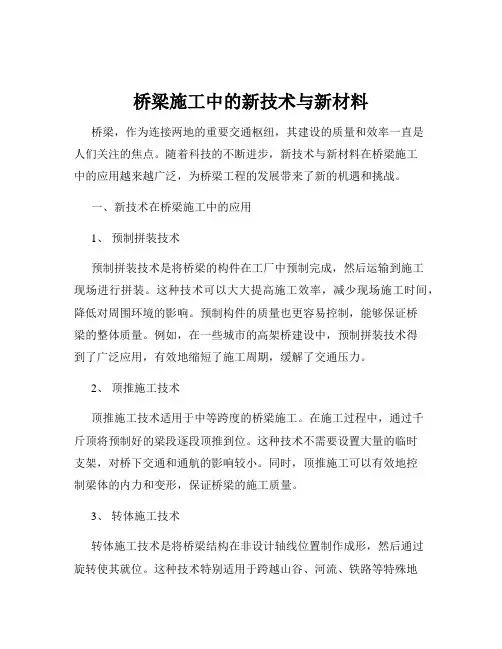

桥梁施工中的新技术与新材料桥梁，作为连接两地的重要交通枢纽，其建设的质量和效率一直是人们关注的焦点。

随着科技的不断进步，新技术与新材料在桥梁施工中的应用越来越广泛，为桥梁工程的发展带来了新的机遇和挑战。

一、新技术在桥梁施工中的应用1、预制拼装技术预制拼装技术是将桥梁的构件在工厂中预制完成，然后运输到施工现场进行拼装。

这种技术可以大大提高施工效率，减少现场施工时间，降低对周围环境的影响。

预制构件的质量也更容易控制，能够保证桥梁的整体质量。

例如，在一些城市的高架桥建设中，预制拼装技术得到了广泛应用，有效地缩短了施工周期，缓解了交通压力。

2、顶推施工技术顶推施工技术适用于中等跨度的桥梁施工。

在施工过程中，通过千斤顶将预制好的梁段逐段顶推到位。

这种技术不需要设置大量的临时支架，对桥下交通和通航的影响较小。

同时，顶推施工可以有效地控制梁体的内力和变形，保证桥梁的施工质量。

3、转体施工技术转体施工技术是将桥梁结构在非设计轴线位置制作成形，然后通过旋转使其就位。

这种技术特别适用于跨越山谷、河流、铁路等特殊地形和交通要道的桥梁施工。

转体施工可以减少对既有交通的干扰，降低施工风险。

例如，我国的一些大型桥梁在建设过程中采用了转体施工技术，成功地完成了桥梁的合龙。

4、智能监控技术智能监控技术通过在桥梁施工过程中安装各种传感器，实时监测桥梁结构的受力、变形、温度等参数。

这些数据可以及时反馈给施工人员，以便他们采取相应的措施调整施工方案，确保施工安全和质量。

同时，智能监控技术还可以为桥梁的后期运营维护提供重要的数据支持。

二、新材料在桥梁施工中的应用1、高性能混凝土高性能混凝土具有高强度、高耐久性、高工作性等优点。

在桥梁施工中使用高性能混凝土，可以提高桥梁的承载能力，延长桥梁的使用寿命。

同时，高性能混凝土的抗渗性和抗腐蚀性也更好，可以减少桥梁结构的病害。

2、高强度钢材高强度钢材的强度比普通钢材更高，可以减小桥梁结构的构件尺寸，减轻桥梁的自重。

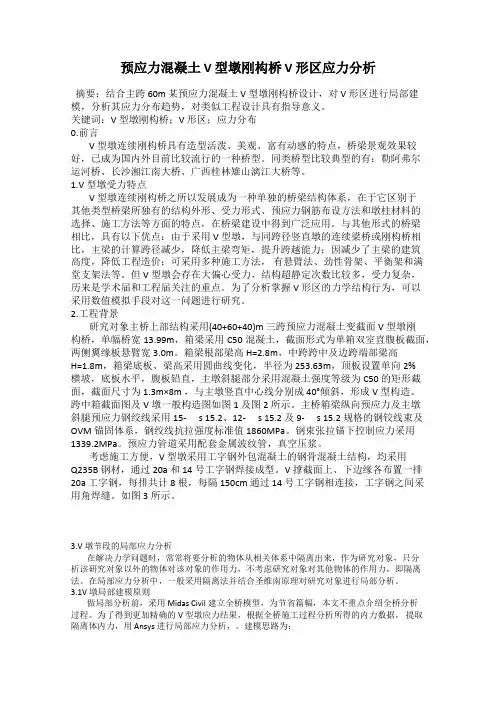

预应力混凝土 V 型墩刚构桥 V 形区应力分析摘要：结合主跨 60m 某预应力混凝土 V 型墩刚构桥设计，对 V 形区进行局部建模，分析其应力分布趋势，对类似工程设计具有指导意义。

关键词：V 型墩刚构桥；V 形区；应力分布0.前言V 型墩连续刚构桥具有造型活泼、美观、富有动感的特点，桥梁景观效果较好，已成为国内外目前比较流行的一种桥型。

同类桥型比较典型的有：勒阿弗尔运河桥、长沙湘江南大桥、广西桂林雉山漓江大桥等。

1.V 型墩受力特点V 型墩连续刚构桥之所以发展成为一种单独的桥梁结构体系，在于它区别于其他类型桥梁所独有的结构外形、受力形式、预应力钢筋布设方法和墩柱材料的选择、施工方法等方面的特点，在桥梁建设中得到广泛应用。

与其他形式的桥梁相比，具有以下优点：由于采用 V 型墩，与同跨径竖直墩的连续梁桥或刚构桥相比，主梁的计算跨径减少，降低主梁弯矩，提升跨越能力；因减少了主梁的建筑高度，降低工程造价；可采用多种施工方法，有悬臂法、劲性骨架、平衡架和满堂支架法等。

但 V 型墩会存在大偏心受力，结构超静定次数比较多，受力复杂，历来是学术届和工程届关注的重点。

为了分析掌握 V 形区的力学结构行为，可以采用数值模拟手段对这一问题进行研究。

2.工程背景研究对象主桥上部结构采用(40+60+40)m 三跨预应力混凝土变截面 V 型墩刚构桥，单幅桥宽 13.99m，箱梁采用 C50 混凝土，截面形式为单箱双室直腹板截面，两侧翼缘板悬臂宽 3.0m。

箱梁根部梁高 H=2.8m，中跨跨中及边跨端部梁高H=1.8m，箱梁底板、梁高采用圆曲线变化，半径为 253.63m，顶板设置单向 2%横坡，底板水平，腹板铅直，主墩斜腿部分采用混凝土强度等级为 C50 的矩形截面，截面尺寸为 1.3m×8m ，与主墩竖直中心线分别成 40°倾斜，形成V 型构造。

跨中箱截面图及V 墩一般构造图如图 1 及图 2 所示。

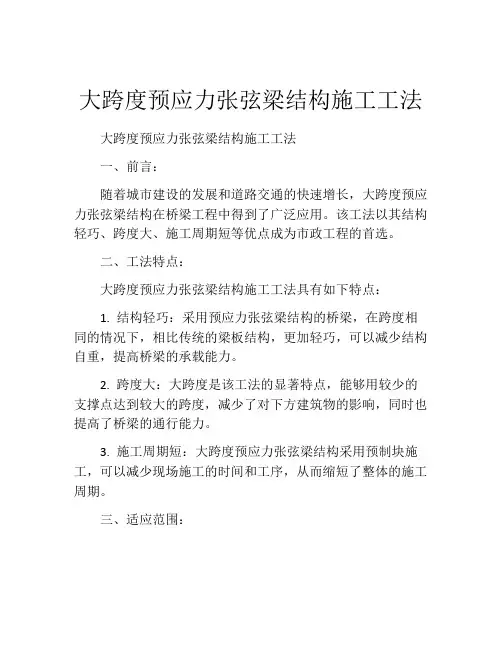

大跨度预应力张弦梁结构施工工法大跨度预应力张弦梁结构施工工法一、前言：随着城市建设的发展和道路交通的快速增长，大跨度预应力张弦梁结构在桥梁工程中得到了广泛应用。

该工法以其结构轻巧、跨度大、施工周期短等优点成为市政工程的首选。

二、工法特点：大跨度预应力张弦梁结构施工工法具有如下特点：1. 结构轻巧：采用预应力张弦梁结构的桥梁，在跨度相同的情况下，相比传统的梁板结构，更加轻巧，可以减少结构自重，提高桥梁的承载能力。

2. 跨度大：大跨度是该工法的显著特点，能够用较少的支撑点达到较大的跨度，减少了对下方建筑物的影响，同时也提高了桥梁的通行能力。

3. 施工周期短：大跨度预应力张弦梁结构采用预制块施工，可以减少现场施工的时间和工序，从而缩短了整体的施工周期。

三、适应范围：大跨度预应力张弦梁结构适用于各种大型桥梁工程，特别是需要较大跨度和较高通行能力的场合。

例如高速公路、铁路、城市快速路、跨江大桥等。

四、工艺原理：大跨度预应力张弦梁结构的施工工法与实际工程之间的联系紧密。

在施工过程中，采取了以下技术措施：1. 预应力张弦梁的设计：根据具体工程要求，确定张弦梁的预应力水平和分布，力学参数的计算和选取是确保结构安全可靠的关键。

2. 预制块的制作：预制块是大跨度预应力张弦梁结构的核心部件，需要按照设计要求进行制作，包括混凝土的配制、钢筋的布置和预应力钢束的安装。

3. 负荷传递：在施工过程中，需要通过张弦梁两端的预应力锚固装置将预应力传递给下部结构，确保整个桥梁的承载能力。

五、施工工艺：大跨度预应力张弦梁结构的施工过程包括以下几个主要阶段：1. 基础施工：包括桥墩的浇筑和锚块的安装，确保下部结构的稳定。

2. 预应力张弦梁制作：预制块的制作包括钢筋的浇筑、预应力钢束的安装和混凝土的浇筑，确保预制块的质量。

3. 预应力张弦梁的吊装：使用起重机将预制块吊装至桥墩上进行安装，确保张弦梁的准确位置和稳定性。

4. 预应力锚固：在张弦梁两端的锚固装置中安装预应力钢束，并通过张拉与预制块联结，传递预应力。

ZDB预应力混凝土叠合板施工工法ZDB预应力混凝土叠合板施工工法一、前言ZDB预应力混凝土叠合板施工工法是一种先进的构造施工技术，通过预应力混凝土的叠合板构造，实现了结构的强度和稳定性的提高。

本文将介绍ZDB预应力混凝土叠合板施工工法的特点、适应范围以及工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点ZDB预应力混凝土叠合板施工工法具有以下特点：1. 结构稳定性强：采用预应力混凝土的叠合板构造，使结构具有较高的抗弯、抗剪和抗震能力，提高了整体结构的稳定性。

2. 施工速度快：通过工厂预制和现场拼装的方式，工期大大缩短，提高了施工效率。

3. 施工质量高：采用现场预应力张拉和锚固技术，确保每块叠合板之间的连接牢固，提高了结构的整体质量。

4. 施工工艺简单：施工过程相对简单，不需要复杂的模板支撑体系，减少了工程施工难度和风险。

三、适应范围ZDB预应力混凝土叠合板施工工法适用于各种建筑工程，尤其适用于大跨度、大空间超高层建筑、桥梁和地下结构等。

其在建筑、交通、水利等领域有广泛的应用。

四、工艺原理ZDB预应力混凝土叠合板施工工法的关键在于预应力混凝土的叠合板构造。

预应力混凝土是通过在混凝土浇筑前施加预应力，使混凝土在受力状态下工作，从而提高结构的刚度和承载能力。

具体工艺原理是将预应力钢筋作为预应力元件，通过预应力张拉机将钢筋作用于混凝土构件上，使其受到压应力。

当混凝土凝固后，通过锚固系统使钢筋保持预应力状态，从而使混凝土在使用过程中承受的外力得以抵消。

五、施工工艺施工工艺主要包括以下几个阶段：1. 基础施工：进行地基处理和基础浇筑。

2. 主体结构施工：进行预制叠合板的制作、运输和现场拼装，同时进行预应力钢筋张拉和锚固。

3. 装饰施工：对叠合板进行防水处理、保温和装饰层施工。

4. 结构验收：进行结构的强度、稳定性和质量的验收。

六、劳动组织在ZDB预应力混凝土叠合板施工过程中，需要组织的劳动力包括施工工人、预应力钢筋张拉工、机械操作工和质量检验员等。

预应力带肋混凝土叠合板高效建造施工工法预应力带肋混凝土叠合板高效建造施工工法一、前言预应力带肋混凝土叠合板是一种新型建筑材料，具有较高的强度和稳定性，广泛应用于建筑结构中。

它采用了预应力技术和钢筋带肋混凝土技术相结合，充分发挥了预应力的优势，提高了结构的承载能力和抗震性能。

本文将介绍预应力带肋混凝土叠合板高效建造施工工法，以帮助读者了解该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并通过工程实例加深理解。

二、工法特点1. 提高施工效率：采用预应力技术和现浇混凝土相结合，减少了施工时间，并且施工过程中可以同时进行多道工序。

2. 提高结构性能：预应力技术使得叠合板的强度和稳定性更高，可以大幅度减小施工过程中的变形和裂缝。

3. 降低施工成本：预应力带肋混凝土叠合板的标准化生产和工厂预制，节省了材料和人工成本。

4. 提高工程质量：通过工厂化生产和严格的质量控制，减少了施工中的质量缺陷。

5. 增加施工安全性：施工中采用安全可靠的操作方法和措施，减少了施工安全事故的风险。

三、适应范围预应力带肋混凝土叠合板适用于多种建筑结构，包括高层建筑、桥梁、地下结构和特殊工程等。

其高强度和抗震性能能够满足不同结构的需求。

四、工艺原理预应力带肋混凝土叠合板的施工工法采用了预应力技术和钢筋带肋混凝土技术。

首先，在工厂中进行预制叠合板的生产，包括预应力钢筋的加工和预应力张拉。

然后，在施工现场进行拼装和安装，包括叠合板的定位、预应力钢筋的锚固和混凝土的浇筑。

通过对施工工法与实际工程之间的联系进行分析和解释，读者可以更好地了解该工法的理论依据和实际应用。

五、施工工艺施工工艺主要包括以下几个阶段：地基处理、预应力带肋混凝土叠合板制作、叠合板运输与安装以及叠合板连接。

通过对每个阶段的详细描述，读者可以了解施工过程中的每一个细节，确保施工顺利进行。

六、劳动组织劳动组织是保证施工效率和质量的重要因素。
