交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。
在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。
下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。
1. 设置交换机的主机名。
在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。
我们可以通过以下命令来设置交换机的主机名：```。
Switch(config)#hostname S1。
```。
这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。
2. 配置交换机的管理IP地址。
为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。
我们可以通过以下命令来配置交换机的管理IP地址：```。
Switch(config)#interface vlan 1。
Switch(config-if)#ip address 192.168.1.1 255.255.255.0。
Switch(config-if)#no shutdown。
```。
这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。
3. 配置交换机端口。
在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。
以下是一些常用的端口配置命令：```。
Switch(config)#interface fastethernet 0/1。
Switch(config-if)#switchport mode access。
Switch(config-if)#switchport access vlan 10。
```。
这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。
4. 配置交换机的VLAN。
VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。
交换机基本配置.doc交换机是一个关键的网络设备，它可以连接许多计算机和其他网络设备。
为了使交换机发挥最大的作用，必须对它进行基本配置。
本文将介绍如何进行交换机的基本配置，包括设置IP地址、管理用户和密码、创建VLAN和开启端口。
1.设置IP地址设置IP地址是交换机配置的重要步骤。
在设置之前，需要确定交换机所在的网络和网段。
比如，如果交换机的IP地址是192.168.0.1，子网掩码是255.255.255.0，那么该交换机所在的网络就是192.168.0.0，并且包括从192.168.0.1到192.168.0.254的所有IP 地址。
设置IP地址的具体步骤如下：1. 连接交换机并登录。
2. 进入配置模式。
3. 输入以下命令：interface vlan 14. 输入以下命令：ip address 192.168.0.1 255.255.255.05. 保存配置并退出。
2.管理用户和密码为了确保交换机的安全性，必须设置管理用户和密码。
这样，只有授权的用户才能登录交换机并进行配置。
3. 输入以下命令：username admin password password123在上面的命令中，“admin”是用户名，“password123”是密码。
您可以根据需要修改这些值。
3.创建VLANVLAN是逻辑上的网络隔离，可以将交换机拆分为多个虚拟交换机。
每个VLAN都有其独立的IP地址和子网掩码，并且只能与同一VLAN的计算机或设备通信。
创建VLAN的具体步骤如下：5. 输入以下命令：exit在上面的命令中，“vlan10”是VLAN的名称。
您可以为每个VLAN指定不同的名称和ID。
4.开启端口端口是交换机用于连接计算机和其他网络设备的物理接口。
为了确保交换机能够正常工作，必须开启端口。
4. 输入以下命令：no shutdown在上面的命令中，“gigabitethernet 0/1”是端口的名称。
您可以根据需要修改端口的名称和编号。

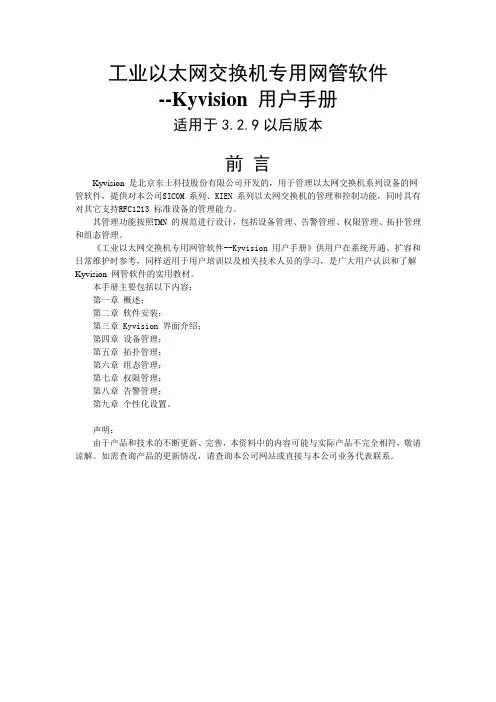

工业以太网交换机专用网管软件--Kyvision 用户手册适用于3.2.9以后版本前言Kyvision 是北京东土科技股份有限公司开发的，用于管理以太网交换机系列设备的网管软件，提供对本公司SICOM 系列、KIEN 系列以太网交换机的管理和控制功能，同时具有对其它支持RFC1213 标准设备的管理能力。
其管理功能按照TMN 的规范进行设计，包括设备管理、告警管理、权限管理、拓扑管理和组态管理。
《工业以太网交换机专用网管软件--Kyvision 用户手册》供用户在系统开通、扩容和日常维护时参考，同样适用于用户培训以及相关技术人员的学习，是广大用户认识和了解Kyvision 网管软件的实用教材。
本手册主要包括以下内容：第一章概述；第二章软件安装；第三章 Kyvision 界面介绍；第四章设备管理；第五章拓扑管理；第六章组态管理；第七章权限管理；第八章告警管理；第九章个性化设置。
声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请查询本公司网站或直接与本公司业务代表联系。
目录第一章概述 (4)1.1 产品概述 (4)1.2 产品特点 (4)第二章软件安装 (5)2.1 系统要求 (5)2.2 网管软件安装 (5)2.2.1 初次安装网管软件 (6)2.2.2 修复性安装网管软件 (7)2.2.3 客户端安装 (8)2.3 网管软件卸载 (10)2.4 用户登录 (10)2.5 单机环境使用网管 (10)2.5.1 运行服务器 (10)2.5.2 运行客户端 (11)2.6 分布式环境使用网管 (11)2.7 网管服务器后台服务 (11)第三章界面介绍 (13)3.1 客户端登录窗口 (13)3.2 主界面区域组成说明 (14)3.2.1 主菜单 (14)3.2.2 工具栏 (15)3.2.3 拓扑工具条 (15)3.2.4 告警计数栏 (16)3.2.5 导航树 (17)3.2.6 网络拓扑区域 (17)3.2.7 告警实时显示区 (18)3.2.8 设备显示设置 (18)3.2.9 设备维护 (19)第四章设备管理 (20)4.1 功能概述 (20)4.2 新增设备 (20)4.2.1 新增子网 (20)4.2.2 增加设备 (20)4.3 删除设备 (21)4.4 设备本地配置 (22)4.5 设备基本信息 (22)4.6 SNMP参数查询 (23)4.7 Ping设备 (23)4.8 Telnet管理设备 (24)4.9 全部告警 (25)4.10 设备属性配置 (25)4.11 维护 (26)4.11.1 Ftpserver配置 (26)4.11.2 设备配置导出 (27)4.11.3设备配置导入 (28)4.11.4 网管数据备份/恢复 (29)4.11.5 设备软件升级 (31)4.11.6 网管数据清理 (31)第五章拓扑管理 (33)5.1 功能概述 (33)5.2 手动连线 (33)5.3 自动拓扑 (34)5.3.1 指定ip拓扑发现 (34)5.3.2 指定网段拓扑发现 (35)5.4 删除连接线 (36)5.5 查看连接属性 (36)第六章组态管理 (38)6.1 功能概述 (38)6.2 查看设备组态面版图 (38)第七章权限管理 (40)7.1 功能概述 (40)7.2 用户权限管理规则 (40)7.2.1 用户管理 (40)7.3 子网权限管理 (43)7.4 操作权限锁定 (44)第八章告警管理 (46)8.1 功能概述 (46)8.2 告警级别 (46)8.3 告警分类 (46)8.4 告警方式 (46)8.5 故障管理界面 (47)8.5.1 菜单 (47)8.5.2 告警屏蔽设置 (47)8.5.3 查询告警（当前告警和历史告警） (48)8.5.4 告警导出 (48)8.6 告警列表 (49)8.7 告警确认 (50)8.8 告警删除 (51)第九章个性化设置 (52)9.1 功能概述 (52)9.2 更换拓扑背景 (52)第一章概述1.1产品概述Kyvision 是北京东土科技股份有限公司开发的用于管理以太网交换机系列设备的网管软件，提供对本公司SICOM 系列、KIEN 系列以太网交换机的管理和控制功能，同时提供对其它支持RFC1213 标准设备的管理和控制功能。

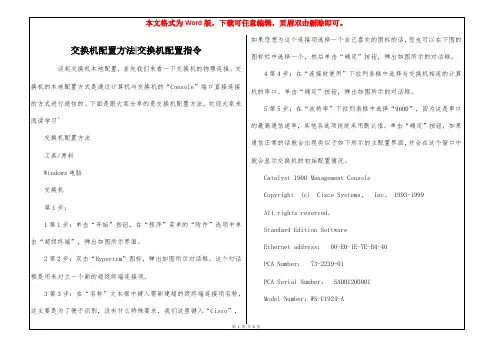

如何配置交换机的详细方法相信很多人对交换机配置方法一知半解。
下面由店铺为你整理了如何配置交换机的相关方法，希望对你有帮助!配置交换机的方法步骤如下第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图所示界面。
第2步：双击“Hypertrm”图标，弹出如图所示对话框。
这个对话框是用来对立一个新的超级终端连接项。
第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图所示的对话框。
第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。
单击“确定”按钮，弹出如图所示的对话框。
第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。
单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。
Catalyst 1900 Management ConsoleCopyright (c) Cisco Systems，Inc。
1993-1999All rights reserved。
Standard Edition SoftwareEthernet address：00-E0-1E-7E-B4-40PCA Number：73-2239-01PCA Serial Number：SAD01200001Model Number：WS-C1924-ASystem Serial Number：FAA01200001User Interface Menu[M] Menus//主配置菜单[I] IP Configuration//IP地址等配置[P] Console Password //控制密码配置Enter Selection：//在此输入要选择项的快捷字母，然后按回车键确认至此就正式进入了交换机配置界面了，下面的工作就可以正式配置交换机了。
交换机的基本配置方法一.实验原理1.1以太网交换机基础以太网的最初形态就是在一段同轴电缆上连接多台计算机，所有计算机都共享这段电缆。
所以每当某台计算机占有电缆时，其他计算机都只能等待。
这种传统的共享以太网极大的受到计算机数量的影响。
为了解决上述问题，我们可以做到的是减少冲突域类的主机数量，这就是以太网交换机采用的有效措施。
以太网交换机在数据链路层进行数据转发时需要确认数据帧应该发送到哪一端口，而不是简单的向所有端口转发，这就是交换机MAC地址表的功能。
以太网交换机包含很多重要的硬件组成部分：业务接口、主板、CPU、内存、Flash、电源系统。
以太网交换机的软件主要包括引导程序和核心操作系统两部分。
1.2以太网交换机配置方式以太网交换机的配置方式很多，如本地Console口配置，Telnet远程登陆配置，FTP、TFTP配置和哑终端方式配置。
其中最为常用的配置方式就是Console口配置和Telnet 远程配置。
二.实验内容：交换机配置方法三.实验目的：掌握交换机几种常用配置方法四.实验环境：在实验中，我们采用华为3Com Quidway三层交换机来组建实验环境。
具体实验环境如图所示。
用标准Console线缆的水晶头一段插在交换机的Console口上，另一端的接口插在PC机上的Conslole上。
同时为了实现Telnet配置，用一根网线的一段连接交换机的以太网口，另一端连接PC机的网口。
五.实验步骤：（1）首先启动超级终端，点击Windows的开始－程序－附件－通讯－超级终端。
（2）根据提示输入连接名称后确定，在选择连接的时候选择对应的串口（COM1或COM2），配置串口参数。
串口的配置参数如下：单击“确定”按钮即可正常建立与交换机的通信。
Telnet配置：如果交换机配置了IP地址，我们就可以在本地或远程使用Telnet登陆到交换机上进行配置。
（1）配置交换机的IP地址：S3526最多支持32个VLAN虚接口，可以在VLAN虚接口上分别配置32个IP地址。

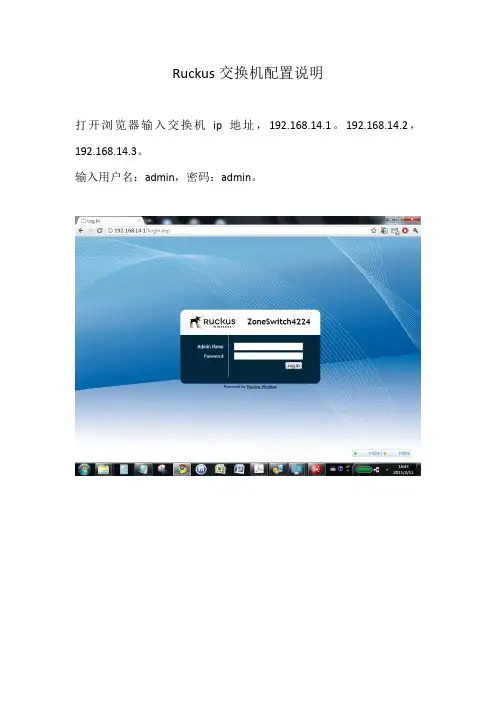

Ruckus交换机配置说明
打开浏览器输入交换机ip地址，192.168.14.1。
192.168.14.2，192.168.14.3。
输入用户名：admin，密码：admin。
此页面为设备概述页面。
配置trunk
点击Vlan－802.1Q－create/modify Vlan
设置管理VLAN
在Vlan ID处输入Vlan号，勾选Enable as the management VLAN
设置1-24口为untagged member。
点击APPLY生效
其中东配楼机房中的192.168.14.2交换机，上联口第24口配置为tagged member模式
配置客户端VLAN
在Vlan ID处输入Vlan号，设置1-24口为tagged member。
点击APPLY 生效
配置交换机管理ip地址
点击system admin－ip config，输入ip地址，掩码，网管。
保存交换机配置
点击Tools－Save Config
点击Save Config，保存交换机的配置。
注意：必须在配置交换机后保存。
如不保存，交换机断电后。
所做的配置将丢失。
配置POE供电
点击POE－POE Config
在PORT的下拉列表中选择响应的端口，在POWER－inline中选择AUTO。
在POWER－priortiy的下拉列表中选择critical。
点击APPLY。
响应的端口POE的配置生效。

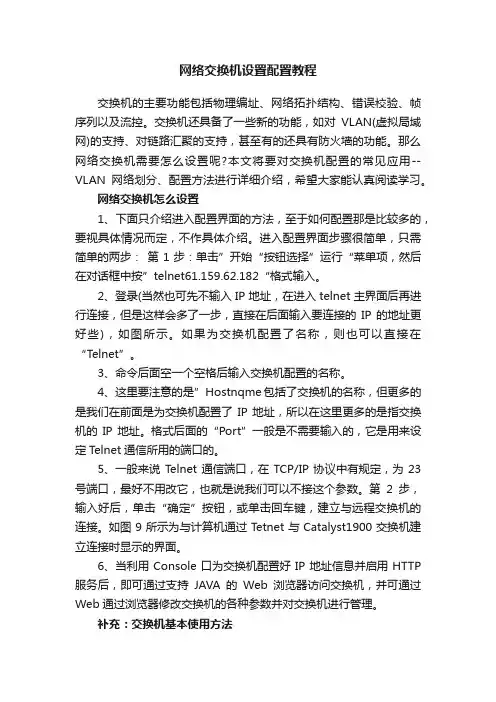

网络交换机设置配置教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
那么网络交换机需要怎么设置呢?本文将要对交换机配置的常见应用--VLAN网络划分、配置方法进行详细介绍，希望大家能认真阅读学习。
网络交换机怎么设置1、下面只介绍进入配置界面的方法，至于如何配置那是比较多的，要视具体情况而定，不作具体介绍。
进入配置界面步骤很简单，只需简单的两步：第1步：单击”开始“按钮选择”运行“菜单项，然后在对话框中按”telnet61.159.62.182“格式输入。
2、登录(当然也可先不输入IP地址，在进入telnet主界面后再进行连接，但是这样会多了一步，直接在后面输入要连接的IP的地址更好些)，如图所示。
如果为交换机配置了名称，则也可以直接在“Telnet”。
3、命令后面空一个空格后输入交换机配置的名称。
4、这里要注意的是”Hostnqme包括了交换机的名称，但更多的是我们在前面是为交换机配置了IP地址，所以在这里更多的是指交换机的IP地址。
格式后面的“Port”一般是不需要输入的，它是用来设定Telnet通信所用的端口的。
5、一般来说Telnet通信端口，在TCP/IP协议中有规定，为23号端口，最好不用改它，也就是说我们可以不接这个参数。
第2步，输入好后，单击“确定”按钮，或单击回车键，建立与远程交换机的连接。
如图9所示为与计算机通过Tetnet与Catalyst1900交换机建立连接时显示的界面。
6、当利用Console口为交换机配置好IP地址信息并启用HTTP 服务后，即可通过支持JAVA的Web浏览器访问交换机，并可通过Web通过浏览器修改交换机的各种参数并对交换机进行管理。
补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

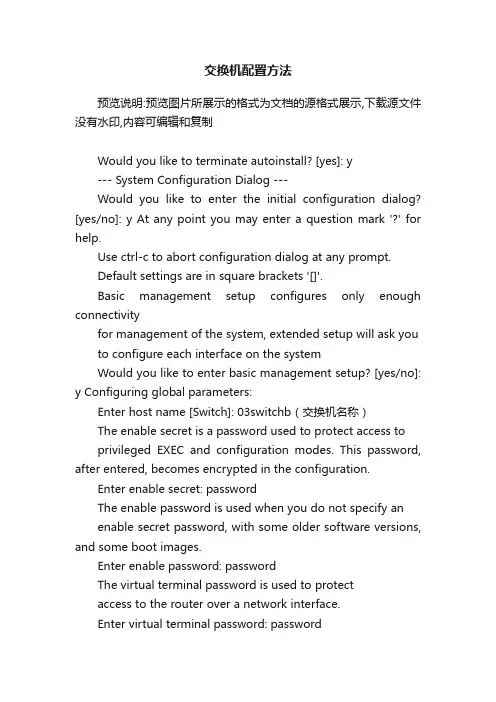

交换机配置方法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制Would you like to terminate autoinstall? [yes]: y--- System Configuration Dialog ---Would you like to enter the initial configuration dialog? [yes/no]: y At any point you may enter a question mark '?' for help.Use ctrl-c to abort configuration dialog at any prompt.Default settings are in square brackets '[]'.Basic management setup configures only enough connectivityfor management of the system, extended setup will ask you to configure each interface on the systemWould you like to enter basic management setup? [yes/no]: y Configuring global parameters:Enter host name [Switch]: 03switchb（交换机名称）The enable secret is a password used to protect access toprivileged EXEC and configuration modes. This password, after entered, becomes encrypted in the configuration.Enter enable secret: passwordThe enable password is used when you do not specify anenable secret password, with some older software versions, and some boot images.Enter enable password: passwordThe virtual terminal password is used to protectaccess to the router over a network interface.Enter virtual terminal password: passwordConfigure SNMP Network Management? [no]: nEnter interface name used to connect to themanagement network from the above interface summary: vlan1Configuring interface Vlan1:Configure IP on this interface? [no]: nWould you like to enable as a cluster command switch? [yes/no]: n[0] Go to the IOS command prompt without saving this config.[1] Return back to the setup without saving this config.[2] Save this configuration to nvram and exit.Enter your selection [2]: 2Use the enabled mode 'configure' command to modify this configuration.03switchb>enablePassword: （填写上面设置的密码）03switchb#config tEnter configuration commands, one per line. End with CNTL/Z.03switchb(config)#int vlan103switchb(config-if)#ip address 10.0.1.194 255.255.254.003switchb(config-if)#no shutdown03switchb(config-if)#exit03switchb(config)#exit03switchb#00:09:33: %SYS-5-CONFIG_I: Configured from console by console（回车）03switchb#copy xmodem: system:running-configDestination filename [running-config]?（回车）Begin the Xmodem or Xmodem-1K transfer now.. （这里发送文件）.03switchb#write03switchb#sho run到此已OK。
第1章 网络设备调试 培训目标：通过学习本章内容，学员可以了解数据调试手段。 第一节 东土交换机配置全程指导 一、常见交换机配置 （一）配置的内容 常见交换机配置的内容见表1-1： 表1-1 常见交换机配置内容 配置项 配置内容 目的 设备IP地址 交换机IP地址：被调试设备访问的IP地址，也是交换机对外提供服务的IP地址 交换机可以通过IP地址区分
镜像口 镜像功能启停：功能起停选择； 镜像源网口：需要被监视的网口； 镜像目的网口：输出监视信息的网口。 以太网报文截取（抓包）：比后台抓包更准确可靠
Vlan划分 Vlan功能起停：功能起停选择； Vlan划分：功能配置。 规范数据流向：减少单个网口的数据发送
1588对时配置 PTP对时校正功能起停 对网络中的PTP对时（1588）报文校正
告警功能配置 电源告警：功能启停和选择； 网络中断告警：功能起停和选择 控制告警灯指示和告警接点输出 保存 保存当前信息： 保存已修改内容 备份还原配置 备份当前配置信息到其他设备； 从其他设备还原配置信息 配置备份、配置还原
（二）东土交换机菜单结构 无论哪种登录方式，菜单结构都差不多，不同版本可能有增减项或菜单结构调整。东土交换有6个主菜单，分别为设备状态、设备基础配置、设备高级配置、设备管理、保存所有修改、恢复默认配置，见图1-1。
图1-1 东土交换机主菜单 各主菜单功能和所含的子菜单见表1-2 表1-2 东土交换机常用功能菜单介绍 主菜单 子菜单 用途 备注 设备状态 交换机基本运行状态信息展示
基础信息 交换机设备mac地址、设备序列号、IP地址掩码网关、设备名称、软件版本等 多交换机级联时，用于确认连接交换机是否为目的交换机
端口状态 各网口管理状态、操作状态、连接状态及网络协商状态
端口流量 各网口流量统计、错误包统计、错误包数量统计 有SV时，可查看流量是否超标（40%或50%） 系统运行信息 设备运行时间、CPU内存使用率、设备温度、设备系统时间
设备基础配置 交换机简单应用功能配置
IP地址 配置交换机IP地址、掩码、网关
设备基本信息配置 工程名称、系统名称、系统时间设置 工程名称根据需要配置
端口配置 端口管理状态、操作状态、协商状态设置 一般千兆网口的工作模式最好设置为千兆，不允许自动协商
修改密码 更改本设备登录密码 不建议修改密码 软件升级 以FTP方式，对交换机软件升级 需要调试设备启用ftp服务
软件版本查询 软件版本显示，历次升级记录均在表中，只有一个是当前运行版本
配置上传下载 以FTP方式，对交换机配置进行备份或还原 需要调试设备启用ftp服务；
现场配置完成后必须备份；
更换交换机后需要还原 设备高级配置 交换机网络管理功能配置和展示
端口流量配置 对端口接收或发送的报文数据量进行限制 没要求，则不做配置
Vlan配置 把物理网络划分为多个逻辑网络。同一VLan中设备相互通讯，不同VLan中设备不能通信。 减少网口流量，减轻网络负担。 过程层交换机必须配置
端口镜像 把某个端口接收或发送的数据帧完全相同的复制给另一个端口。被复制端口称为镜像源端口；复制端口称为镜像目的端口。 常用来网络监管诊断。 镜像目的端口不能做交换机配置网口使用。
镜像目的端口只能有一个。
站控层中心交换机必须配置，其他网口根据需要配置。
端口聚合 用于两个交换机之间多根网线级联，增加带宽，以解决单根网线流量超限问题 现场配置一般以Vlan划分方式解决，不使用此功能
端口聚合需要环网管理协议。
链路状态检测 检测使能冗余协议端口是否正常通信 静态组播地址表 静态配置组播地址表，将组播报文按表发送
IGMP snooping 互联网管理协议窥探，用于管理和控制组播组
ACL配置 访问控制列表，通过匹配交换机如方向的报文中信息与访问表参数实现报文过滤
ARP配置 地址解析配置，实现IP地址与MAC地址的映射（静态绑定）；
动态绑定受有效时间控制；静态绑定永不失效
SNMP配置 简单网络管理协议，用于检查设备信息、网络状态，修改设备参数
DT-RING配置 冗余保护协议，用于环形冗余网络配置
RSTP配置 生成树协议，用于网络结构维护，避免在环路网络产生广播风暴 RSTP透传
Qos配置 服务质量：报文优先级配置，阻塞状态下有效 MAC老化时间 某个mac地址在交换机mac地址表中无交互情况下的最大存在时间。
LLDP信息 链路发现协议：互联的网络设备交换设备信息（主要是交换机或路由器）
NTP（SNTP） 对时协议 PTP 高精度对时协议（需要设计提需求） 站内启用1588对时时需要配置
告警 告警状态显示和配置 温度告警 IP\MAC冲突告警 电源告警 网口中断告警 网口流量告警 GMRP配置与查询 组播注册管理：用于组播管理
RMON 远端网络监视：用于网络管理
日志查询功能 交换机启停、告警日志使能、查询或ftp上传
单播地址配置与查询 单播地址配置与查询：可实现mac地址与网口绑定 设备管理 交换机管理 重启 重新启动交换机 登出 退出交换机登录状态 保存所有修改 将修改内容固化到存储设备 任何对交换机的修改都必须在重启前保存修改
恢复默认配置 还原系统默认设置 配置严重错误的情况下，先恢复默认配置,再重新进行配置
（三）登录方式 常见交换机登录方式见表1-3： 表1-3 常见交换机登录方式 登录方式 使用条件 注意事项 http登录（WEB网页登录） 1、已知交换机设备IP地址 2、交换机IP地址不重复（或已知交换机mac地址）
telnet登录（telnet客户端登录） 1、已知交换机设备IP地址 2、交换机IP地址不重复（或已知交换机mac地址）
调试串口登录（CONSOLE口登录） 无条件限制 各厂家CONSOLE的接线方式可能有所不同，需要专用调试线
（四）配置前的准备工作 交换机配置需要准备的软件工具，见表1-4： 表1-4 常见交换机登录方式 软件工具 用途 备注 以太网线 HTTP和TELNET连接交换机的工具
光猫和跳纤 HTTP和TELNET连接交换机的工具 纯光口交换机配置需要
USB转串口 CONSOLE口连接交换机的工具
CONSOLE外接调试线 CONSOLE口连接交换机的工具 各厂家的外接调试线不通用。东土的一般为白色，一端RJ45接口，一端DB9接口（9针串口）。
超级终端 CONSOLE口访问配置交换机的工具 可选用系统自带或第三方软件工具
TELNET客户端工具 TELNET访问配置交换机的工具 可选用系统自带或第三方软件工具 IE浏览器 HTTP访问配置交换机的工具 其他浏览器一般都做了一些功能优化和裁剪。
FTP（或TFTP）服务器端工具 TELNET或HTTP访问备份还原配置 ftp服务器端工具推荐wftpd32；tftp服务器端工具推荐tftpd32或思科cisco tftp server。
东土需要的是ftp服务器端工具。 Java最新版本 HTTP访问配置交换机的辅助工具 个别厂家需要，东土不需要 二、http网页登录配置东土交换机 （一）IP地址获取 配置前，需要首先获取交换机的IP地址和mac地址。初始IP地址和Mac地址可通过交换机上面板右侧底线处标签获取。如果调试过的设备，其初始IP地址可能已被修改，可通过公司rsm系统备份获取IP地址。在IP地址不可知的情况下，可通过CONSOLE口登录方式先查看设备IP地址，再切换http登录方式修改交换机配置。
图1-2 东土交换机设备信息标签 配置前，需要保证网络中不存在相同IP地址的网络设备（包括交换机、防火墙、加密设备、隔离设备等）。有相同IP时，一般的现象是，第一次登陆失败，且最终不能保证登录上的交换机不一定是目的交换机。
如果存在相同IP地址的网络设备，可采取两种方法登录来保证所选登录设备为目的交换机：
（1）断开网络（拔掉所有网线）的方式来访问。此方式适用于新站调试或新添加的交换机设备。
（2）在调试设备（笔记本）上，以arp命令（win7以上系统需要使用netsh命令）将mac地址和ip地址绑定。arp绑定以后，对于某一IP的访问将自动关联到mac地址，因此只有mac地址和ip地址一致，才能建立连接。适用于不间断运行设备的调试。注意：arp绑定命令只能以系统管理员用户来操作。
图1-3 win系统中的arp命令 图1-4 win系统中的netsh命令 图1-5 xp系统中arp绑定的操作
