重庆市建筑地基基础检测技术规范

  • 格式：doc
  • 大小：775.00 KB
  • 文档页数：70

备案号：JXXXX-2011DB重庆市工程建设标准DBJ/T50-X X-2011建筑地基基础检测技术规范Technical code for testing of building foundation（征求意见稿）2012-01-20发布2012-03-01实施重庆市城乡建设委员会发布重庆市城乡建设委员会关于发布《建筑地基基础检测技术规范》的通知渝建发【2012】9号各区县（自治县）城乡建委，两江新区、北部新区、高新区、经开区建设局，有关单位：现批准《建筑地基基础检测技术规范》为我市工程建设推荐性标准，编号为：DBJ50/T -136-2012,自2012年3月1日起实施。

本规范由重庆市城乡建设委员会负责管理，重庆市建筑科学研究院负责具体技术内容解释。

二〇一二年一月二十日前言根据重庆市城乡建设委员会城科字2007年第281号文的要求，由重庆市建筑科学研究院会同有关单位共同编制了《建筑地基基础检测技术规范》。

在编制过程中，编制组调查总结了近年来重庆市建筑地基基础检测的实践经验，参考了国内有关技术规范，吸收了国内外相关科技成果，开展了多项专题研究，并在重庆市范围内广泛征求了有关单位的意见，经反复讨论、修改、充实，形成送审稿并通过了审查。

本规范共5章和7个附录，内容包括总则、术语、符号、基本规定、检测要求、试验方法等。

本规范由重庆市城乡建设委员会负责管理，由重庆市建筑科学研究院负责具体内容的解释。

为了提高《重庆市建筑地基检测检测技术规范》的编制质量和水平，请各单位在执行本规范过程中，注意总结经验，积累资料，并将意见和建议寄至：重庆市江北区建新二村50号重庆市建筑科学研究院《重庆市建筑地基检测检测技术规范》管理组（邮政编码：400020）。

主编单位：重庆市建筑科学研究院参编单位：主要起草人：审查专家：目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 基本规定 (6)3.1 一般规定 (6)3.2 检测工作程序 (6)3.3 验证与扩大检测 (6)3.4 检测报告 (8)4 检测要求 (9)4.1 一般规定 (9)4.2 地基检测 (10)4.3基础检测 (11)4.4 基桩检测 (11)4.5 支护工程检测 (12)5试验方法 (13)5.1浅层平板载荷试验 (13)5.2 深层平板载荷试验 (14)5.3 岩基载荷试验 (15)5.4 圆锥动力触探试验 (16)5.5 标准贯入试验 (18)5.6 多道瞬态面波法 (20)5.7 地质雷达法 (25)5.8 单桩竖向抗压静载荷试验 (29)5.9 单桩水平静载试验 (33)5.10 基桩承载力自平衡测试法 (35)5.11 低应变反射波法 (38)5.12 声波透射法 (41)5.13 钻芯法 (46)附录A 平板载荷试验记录表 (51)附录B 圆锥动力触探试验记录表 (51)附录C 标准贯入试验记录表 (51)附录D 桩基静载试验原始记录表 (52)附录E 低应变法检测基桩完整性原始记录表 (54)附表F 声波透射法检测基桩完整性现场记录表 (55)附表G 钻芯法检测记录表 (56)本规范用词说明 (57)引用标准名录 (58)条文说明 (59)CONTENTS1 General principles2 Terms and symbols2.1 Terms2.2 Symbols3 Basic rules3.1 General rules3.2 Testing procedures3.3 Verify and expand testing3.4 Testing report4 Testing require4.1 General rules4.2 Subgrade testing4.3 Foundation testing4.4 Foundation pile testing4.5 Retaining engineering testing5 Testing method5.1 Shallow plate-load test5.2 Deep plate-load test5.3 Loading test of batholith5.4 Dynamic penetration test (DPT)5.5 Standard penetration test (SPT)5.6 Multi-channel spectral analysis of surface waves (MSASW)5.7 Ground penetrating radar5.8 Vertical Static loading test of single pile5.9 Horizontal static loading test of single pile5.10 Self-balanced measurement method of pile bearing capacity5.11 Low strain integrity testing5.12 High strain dynamic testing5.13 Cross hole sonic logging5.14 Core drilling methodAppendix A Original record for plate loading test (PLT) Appendix B Original record for dynamic penetration test (DPT) Appendix C Original record for standard penetration test (SPT) Appendix D Original record for static loading test of pile Appendix E Original record for low strain integrity testing Appendix F Original record for cross hole sonic logging Appendix G Original record for core drilling method Explanation of the Specification’s DictionReferenceExplanation of provision1 总则1.0.1为提高建筑地基与基础工程检测的技术水平，做到安全适用、准确可靠、技术先进、经济合理，结合重庆市实际，制定本标准。

1.0.2本标准适用于重庆市建筑地基与基础工程的检测，其它行业的地基基础检测可参照执行。

1.0.3从事建筑地基与基础工程检测的单位，必须具备省级以上（含省、自治区、直辖市）建设行政主管部门颁发的资质证书和省级以上（含省、自治区、直辖市）质量技术监督行政主管部门颁发的计量认证合格证书；检测人员必须持有省级以上（含省、自治区、直辖市）建设行政主管部门颁发的上岗证。

1.0.4建筑地基与基础工程检测除应执行本规范外，尚应符合国家现行有关强制性标准的规定。

2 术语和符号2.1 术语2.1.1 地基subgrade，foundation soils支承基础的土体或岩体。

2.1.2 天然地基natural foundation，natural subgrade在未经人工处理的天然土（岩）层上直接修筑基础的地基。

可分为天然土地基和天然岩石地基。

2.1.3人工地基artificial foundation经过地基处理形成的地基。

2.1.4 复合地基composite subgrade，composite foundation部分土体被增强或被置换形成增强体，由增强体和周围地基土共同承担荷载的地基。

2.1.5 处理土地基the foundation of treatment soils为提高地基的承载力、改善变形性质或渗透性质，对土进行人工处理后的地基。

2.1.6 强夯地基dynamic consolidation foundation反复将夯锤提到高处使其自由落下，给地基以冲击和振动能量，形成的夯实体。

2.1.7 注浆地基grouting foundation将配置好的化学浆液或水泥浆液，通过导管注入土体孔隙中，与土体结合，发生物化反应，从而提高土体强度，减小其压缩性和渗透性，形成的处理土地基。

2.1.8 换填地基cushion foundation挖去地表浅层软弱土层或不均匀土层，回填坚硬、较粗粒径的材料，并夯压密实后形成的地基。

2.1.9 平板载荷试验plate loading test （PLT）对天然地基、人工地基的表面逐级施加竖向压力，测量其沉降随时间的变化，以确定其承载能力的试验方法。

2.1.10 圆锥动力触探试验dynamic penetration test （DPT）用标准质量的重锤，以一定高度的自由落距，将标准规格的圆锥形探头贯入土中，根据打入土中一定距离所需的锤击数，判定土的物理力学特性的一种原位试验方法。

2.1.11 标准贯入试验standard penetration test (SPT)用质量为63.5kg的穿心锤，以76cm的落距，将标准规格的贯入器，自钻孔底部预打15cm，记录再打入30cm的锤击数，判定土的物理力学特性的一种原位测试方法。

2.1.12 地质雷达法georadar method观察、研究大功率高频电磁脉冲在地下电性界面上产生回波特性的工程电法勘探方法。

2.1.13 面波法rayleigh wave method利用瑞利波的频散特性和传播速度与岩土物理力学性质的相关性来探测地表附近岩土层的工程地质性质的勘探方法。

2.1.14 基桩foundation pile桩基础中的单根桩。

2.1.15 低应变法low strain integrity testing采用低能量瞬态激振方式在桩顶激振，实测桩顶部的速度时程曲线，通过波动理论分析，对桩身完整性进行判定的检测方法。

2.1.16 高应变法high strain dynamic testing用重锤冲击桩顶，实测桩上部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压抗压承载力和桩身完整性进行判定的检测方法。

2.1.17 声波透射法cross hole sonic logging在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的相对变化，对桩身和地下连续墙体完整性进行判定的检测方法。

2.1.18 钻芯法core drilling method用钻机钻取复合地基竖向增强体、地下连续墙、混凝土灌注桩及其持力层的芯样，判定其完整性、芯样试件强度、底部沉渣厚度及持力层岩土形状的检测方法。

合集下载

jgj3402015建筑地基检查技术规范

jgj3402015建筑地基检查技术规范


11、多道瞬态面波试验
• 适用于天然地基及换填、预压、压实、夯实、挤密、 注浆等方法处理的人工地基的波速测试。通过测试 获得地基的瑞利波速度和反演剪切波速，评价地基 均匀性，判定砂土地基液化，提供动弹性模量等动 力参数。
5、圆锥动力触探试验
– 重型动力触探试验适用于评价黏性土、粉土、砂土、中密以 下的碎石土及其人工地基以及极软的地基土性状、地基处理 效果和判定地基承载力；也可用于检验砂石桩和初凝状态的 水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地 基的成桩质量、处理效果以及评价强夯置换效果及置换墩着 底情况；
3、竖向增强体载荷试验
• 适用于确定水泥土搅拌桩、旋喷桩、夯实水泥土 桩、水泥粉煤灰碎石桩、混凝土桩、树根桩、强 夯置换墩等复合地基竖向增强体的竖向承载力。
4、标准贯入试验
• 适用于判定沙土、粉土、粘性土天然地基及其采用换填垫 层、压实、挤密、夯实、注浆加固等处理后的地基承载力、 变形参数，评价加固效果以及砂土液化判别。也可用于砂 桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥 桩等竖向增强体的施工质量评价。
5、圆锥动力触探试验
• 用标准质量的重锤，以一定高度的自由落距，将标准规格 的圆锥形探头贯入土中，根据打入土中一定距离所需的锤 击数，判定土的力学特性，具有勘探和测试双重功能。
• 根据地质条件，选择试验类型
– 轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基 及其人工地基的地基土性状、地基处理效果和判定地基015
检测方法
• 建筑地基检测应根据检测对象情况，选择深浅结 合、点面结合、载荷试验和其他原位测试相结合 的多种试验方法综合检测。
1、土（岩）地基载荷
• 是一种在现场模拟地基基础工作条件的原位试验方法， 在拟检测的地基上放置一定尺寸的刚性承压板，对承 压板逐级加荷，测定承压板的沉降随荷载的变化，以 确定地基承载力和变形参数。
对重庆地标《建筑地基基础设计规范》的讨论

对重庆地标《建筑地基基础设计规范》的讨论


式（ １ ）～ （ ５ ） 中， Ｑ ψ ｐ ｋ 为极限端阻力标准值； ｐ 为端 阻力尺寸效应系数；ｑ Ａ ｐ ｋ为极限端阻力标准值； ｐ为 桩端面积；ψ 人工挖孔桩取 １ ０ ， ｃ为工作条件系数， 机械成孔桩取 ０ ８ ；ｆ γ ａ为桩端地基承载力特征值； ｆ 为地基极限承载力分项系数， 土质地基时取 ０ ５ ， 岩 ３ ３ ；β 为考虑嵌固力影响后的承载力 质地基时取 ０ 综合系数；ζ ｆ ｒ为端阻综合系数； ｕ ｋ 为地基极限承载 力标准值；ｆ γ ｒ ｋ 为岩石抗压强度标准值； ｔ为地基条 件系数， 岩体较破碎时取 ０ ８ ５ ～０ ５ ５ ， 岩体较完整 时取 ０ ８ ５ ～１ ２ ０ ， 岩体完整时取 １ ２ ０～ １ ６ ０ 。
２ ］ 出桩端承载力特征值计算式如下 ［ ：
１ 引 言
为了更好地推动建设技术进步， 满足新形势下 建设工作需要， 重庆地区颁布了《 建筑地基基础设 计规范》 （ Ｄ Ｂ Ｊ ５ ０ ０ ４ ７ － ２ ０ ０ ６ ） （ 以下简称重庆地标） 和《 工程地质勘察规范》 （ Ｄ Ｂ Ｊ ５ ０ ０ ４ ３ － ２ ０ ０ ５ ） 。重庆 地标中单桩竖向承载力特征值主要由桩侧土总摩阻 力特征值和桩端承载力特征值 ２大部分组成；非嵌 岩桩时， 桩端承载力特征值主要由桩端阻力尺寸效 应系数、 工作条件系数、 桩端地基承载力特征值和桩 端横截面积相乘获得；嵌岩桩时， 桩端承载力特征 值由考虑嵌固力影响后的承载力综合系数、 桩端地 基承载力特征值和桩端横截面积相乘获得。结合重 庆地标及其条文说明可知， 桩端承载力特征值计算 公式未明确指明适用条件和不适用条件， 即该计算 公式可以适用于任何地层， 但作者在计算桩端承载 力特征值时发现土质地基时采用重庆地标所获得的 计算值 比 国 家 规 范 《 建 筑 桩 基 技 术 规 范》 （ Ｊ Ｇ Ｊ ９ ４ ２ ０ ０ ８ ） （ 以下简称“ 桩基规范” ） 所获得的计算值小很 多， 甚至相差几倍， 而在岩质地基时两者的计算值相 差不大， 这说明重庆地标中桩端承载力特征值计算 公式能很好地适用于岩质地基， 但用于土质地基时 存在一定的问题。而桩端承载力特征值的合理性直 接影响着建筑物（ 构筑物） 的安全性和经济性， 当其 计算值远小于实测值时将严重的增加工程造价。因 此， 结合桩基规范及工程实际研究重庆地标中桩端 承载力特征值计算公式的合理性并修正其不合理处 对建筑物的安全性和经济性具有重要意义。 本文结合重庆地标和桩基规范中关于桩端承载 力特征值的计算公式， 对比分析了采用 ２种规范计 算所得桩端承载力特征值计算值的关系， 提出了重 庆地标中桩端承载力特征值计算公式的修正方法， 并结合工程实际证明了该修正方法及其修正参数取 值的合理性。
(完整版)建筑基坑工程监测技术规范

(完整版)建筑基坑工程监测技术规范

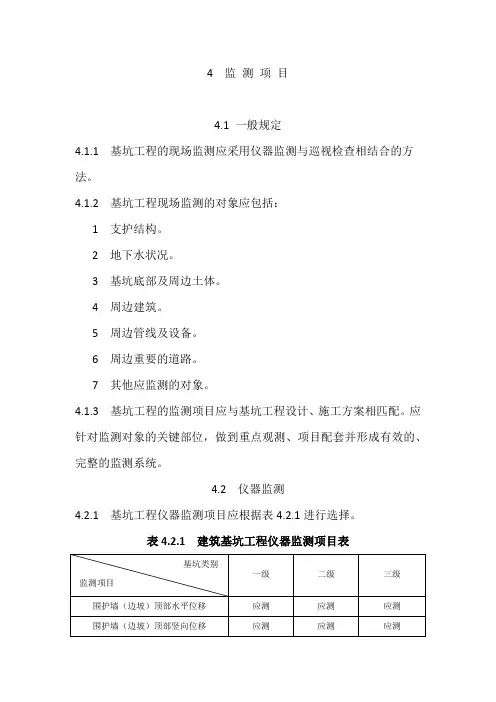

4 监测项目4.1 一般规定4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。

4.1.2 基坑工程现场监测的对象应包括：1 支护结构。

2 地下水状况。

3 基坑底部及周边土体。

4 周边建筑。

5 周边管线及设备。

6 周边重要的道路。

7 其他应监测的对象。

4.1.3 基坑工程的监测项目应与基坑工程设计、施工方案相匹配。

应针对监测对象的关键部位，做到重点观测、项目配套并形成有效的、完整的监测系统。

4.2 仪器监测4.2.1 基坑工程仪器监测项目应根据表4.2.1进行选择。

表4.2.1 建筑基坑工程仪器监测项目表续表4.2.1注：基坑类别的划分按照现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202－2002执行。

4.2.2 当基坑周边有地铁、隧道或其他对位移有特殊要求的建筑及设施时，监测项目应与有关管理部门或单位协商确定。

4.3 巡视检查4.3.1 基坑工程施工和使用期内，每天均应由专人进行巡视检查。

4.3.2 基坑工程巡视检查宜包括以下内容：1 支护结构：1）支护结构成型质量；2）冠梁、围檩、支撑有无裂缝出现；3）支撑、立柱有无较大变形；4）止水帷幕有无开裂、渗漏；5）墙后土体有无裂缝、沉陷及滑移；6）基坑有无涌土、流沙、管涌。

2 施工工况：1）开挖后暴露的土质情况与岩土勘察报告有无差异；2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；3）场地地表水、地下水放状况是否正常，基坑降水、回灌设施是否运转正常；4）基坑周边地面有无超载。

3 周边环境：1）周边管道有无破损、泄漏情况；2）周边建筑有无新增裂缝出现；3）周边道路（地面）有无裂缝、沉陷；4）邻近基坑及建筑的施工变化情况。

4 监测设施：1）基准点、监测点完好状况；2）监测元件的完好及保护情况；3）有无影响观测工作的障碍物。

5 根据设计要求或当地经验确定的其他巡视检查内容。

4.3.3 巡视检查宜以目测为主，可辅以锥、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。

JGJ340-2015《建筑地基检测技术规范》

JGJ340-2015《建筑地基检测技术规范》

建筑地基检测技术规范JGJ340-2015批准部门：中华人民共和国住房和城乡建设部施行日期：2015年12月1日中华人民共和国住房和城乡建设部公告第786号住房城乡建设部关于发布行业标准《建筑地基检测技术规范》的公告现批准《建筑地基检测技术规范》为行业标准，编号为JGJ340-2015，自2015年12月1日起实施。

其中，第5.1.5条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2015年3月30日前言根据住房和城乡建设部《<关于印发2010年工程建设标准规范制订、修订计划＞的通知》（建标[2010]43号）的要求，规范编制组经过广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规范。

本规范的主要技术内容是：1总则；2术语和符号；3基本规定；4土（岩）地基载荷试验；5复合地基载荷试验；6竖向增强体载荷试验；7标准贯入试验；8圆锥动力触探试验；9静力触探试验；10十字板剪切试验；11水泥土钻芯法试验；12低应变法试验；13扁铲侧胀试验；14多道瞬态面波试验。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

1总则1.0.1为了在建筑地基检测中贯彻执行国家的技术经济政策，做到安全适用、技术先进、确保质量、保护环境，制定本规范。

1.0.2本规范适用于建筑地基性状及施工质量的检测和评价。

1.0.3建筑地基检测方法的选择应根据各种检测方法的特点和适用范围，考虑地质条件及施工质量可靠性、使用要求等因素因地制宜、综合确定。

1.0.4建筑地基检测除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1人工地基为提高地基承载力，改善其变形性质或渗透性质，经人工处理后的地基。

2.1.2地基检测在现场采用一定的技术方法，对建筑地基性状、设计参数、地基处理的效果进行的试验、测试、检验，以评价地基性状的活动。
