第4章无线局域网 课题 第一节无线局域网概述 课时

教学内容 1.无线局域网特点 2.无线局域网标准 3.无线局域网设备 4.无线局域网的网络结构

教学目标 了解无线局域网的特点 掌握无线局域网标准 掌握无线局域网设备 掌握无线局域网网络结构

教学重点 无线局域网标准 无线局域网设备 无线局域网网络结构 教学难点 无线局域网标准 教学活动及主要语言 一、创设意境，导入新课（设疑法、提问法） 导入： 通过东方电子商务有限公司准备在原有构建的网络基础上建设无线网络。请同学们在学习完本章的内容后，为东方电子商务有限公司搭建一个合理、高效的无线网络。 二、新课教学（讲解法、提问法、示范法） 1、概述 无线局域网(Wireless Local Area Network，WLAN)是无线通信技术与网络技术相结合的产物。从专业角度讲，无线局域网就是通过无线信道来实现网络设备之间的通信，并实现通信的移动化、个性化和宽带化。通俗地讲，无线局域网就是在不采用网线的情况下，提供以太网互联功能。 2、无线局域网的优点 （1）灵活性和移动性。（2）安装便捷。（3）易于进行网络规划和调整。（4）故障定位容易。（5）易于扩展。 3、无线局域网的应用范围 最近几年，无线局域网的发展十分迅速，应用范围也不断扩大，主要表现在4个方面。 （1）传统局域网的扩充 （2）建筑物之间的互联 （3）无线漫游访问 （4）特殊无线网络的结构 4、无线局域网标准 目前，无线局域网使用的无线通信标准主要是IEEE802.11系列协议，这是一套成熟的无线局域网标准。作为全球公认的局域网权威，IEEE 802工作组建立的标准在局域网领域内得到了广泛应用。IEEE于1997年发布了无线局域网领域第一个在国际上被认可的协议——802.11协议。1999年9月，IEEE提出802.11b协议，用于对802.11协议进行补充，之后又推出了802.11a、802.11g、802.11n等一系列协议，从而进一步完善了无线局域网规范。 4无线局域网设备 1）无线网卡 无线网卡是终端无线网络的设备，是在无线局域网的无线覆盖下通过无线连接网络进行上网使用的无线终端设备。具体来说无线网卡就是使你的电脑可以利用无线来上网的一个装置，但是有了无线网卡也还需要一个可以连接的无线网络，如果你在家里或者所在地有无线路由器或者无线AP的覆盖，就可以通过无线网卡以无线的方式连接无线网络上网。 无线网卡按照接口的不同可以分为多种，如图 错误!文档中没有指定样式的文

字。-1所示。  台式机专用的PCI接口无线网卡。  笔记本电脑专用的PCMICA接口网卡。  USB无线网卡，这种网卡不管是台式机用户还是笔记本用户，只要安装了驱动程序，都可以使用。

接口无线网卡 PCMICA接口网卡 USB无线网卡 图 错误!文档中没有指定样式的文字。-1 无线网卡 2）无线路由 无线路由简单来说就是带有无线覆盖功能的路由器，它借助路由器功能，可实现家庭无线网络中的Internet连接共享，并实现与小区宽带的无线共享接入。另外，无线路由器可以把通过它进行无线或有线连接的终端划分为不同的子网，从而实现不同功能网络在逻辑上的划分，如图 错误!文档中没有指定样式的文字。-2所示。

图 错误!文档中没有指定样式的文字。-2 无线路由 3）无线接入点（AP） 无线接入点英文名为Wireless Network Access Point，简称无线AP，是无线网络访问的节点、会话点或存取桥接器，如图 错误!文档中没有指定样式的文字。-3所示。 图 错误!文档中没有指定样式的文字。-3 无线AP 无线AP有两大功能：中继和桥接。“中继”就是在中途把无线信号放大一次，使远一点的客户端可以接收到无线AP信号。“桥接”用于两端的连接，即两个无线AP间的数据传输，一般用于连接两个有线局域网，实际上就是点对点的连接。 5、无线局域网的网络结构 无线局域网的网络结构主要有基站接入型和无中心结构型，所对应的模式分别是基站模式和点对点模式。 基站模式的无线局域网可以在普通局域网基础上通过无线Hub、无线接入站（AP）、无线网桥、无线Modem及无线网卡等来实现，其中以无线网卡最为普遍，使用地最多。通过AP可以实现无线网络内部与有线网络之间的互连。无线AP作为一个无线局域网的中心设备，以星型拓扑连接其覆盖范围内的具有无线网卡的计算机，然后通过无线AP上的双绞线连接到有线网络中的交换机或Hub上，所以结构非常简单，如图 错误!文档中没有指定样式的文字。-4所示。

图 错误!文档中没有指定样式的文字。-4 基站模式 点对点模式使用无中心结构，这是一种点对点的对等式移动网络模式，没有有线基础设施的支持，网络中的节点均由移动主机构成，网中任意两个站点均可直接通信，如图 错误!文档中没有指定样式的文字。-5所示。

图 错误!文档中没有指定样式的文字。-5点对点模式 三、扩展项目 同学能们家里有无线网络吗？用了那些设备？ 课题 第二节无线局域网的组建 课时 教学内容 1、安装无线网卡 2、无线网络连接 3、无线网络安全设置

教学目标 掌握安装无线网卡 掌握无线网络连接 掌握无线网络安全设置

教学重点 安装无线网卡 无线网络连接 无线网络安全设置 教学难点 无线网络安全设置 教学活动及主要语言 一、创设意境，导入新课（设疑法、提问法） 导入：上节课学习无限局域网有哪些标准和硬件设备？ 二、新课教学（讲解法、提问法、示范法） 1、安装无线网卡 现在人们购买的电脑一般都自带无线网卡，如果电脑没有无线网卡，要组建无线局域网就需要安装无线网卡，其安装步骤如下。 1．硬件安装  将USB无线网卡插入电脑USB接口，或者通过延长线插入USB接口。  PCI无线网卡将在电脑启动前插入机箱PCI插槽（步骤见第三章有线网卡的安装）。 2．无线网卡驱动程序安装 Windows 7系统自带了大部分无线网卡驱动，因此网卡硬件安装完毕后大多不需要手动进行驱动安装即可使用。系统自动搜索安装驱动过程如下。 （1）Windows 7系统检测到无线网卡，自动安装驱动程序。 （2）成功安装网卡驱动程序。 （3）在桌面图标“计算机”上右键单击，在弹出的快捷菜单中选择“管理”命令。 （4）在左侧列表中选择“设备管理器”选项，在黄色标识设备上单击右键选择“更新驱动程序软件”命令 （5）在弹出的“更新驱动程序软件”对话框中，选择“浏览计算机以查找驱动程序软件”命令。 （6）点击“浏览”按钮 （7）在“浏览文件夹”对话框中，选择驱动程序的存放文件夹后单击“确定”按钮。64位系统请选择windows 7 64-bit文件夹 （8）单击“下一步”按钮 （9）如果弹出如下“Windows 安全”对话框，请选择“始终安装此驱动程序软件”命令 （10）驱动程序安装成功对话框 2、无线网络连接 Windows 7提供了对无线网络的良好支持，其可直接在“网络连接”窗口中设置无线网络，而无需安装无线网络客户端，具体的设置如下。 （1）单击桌面右下角的网络连接图标，选择目标无线路由器信号名称，单击“连接”按钮。如果没有要连接的信号，请单击右上角刷新按钮 （2）在“连接到网络”对话框的“安全关键词”文本框中输入网络安全密钥，即在目标无线路由器上设置的密码 （3）弹出“连接到网络”对话框 （4）无线网络连接成功。需要注意的是，在首选访问点无线网络中，如果有可用网络，计算机通常会首先尝试连接到访问点无线网络。如果访问点网络不可用，计算机则尝试连接到对等无线网络。例如，如果工作时在访问点无线网络中使用笔记本电脑，然后将笔记本电脑带回家使用家庭网络时，自动无线网络配置将会根据需要更改无线网络设置，这样用户无需做任何设置就可以直接连接到家庭网络 3、无线网络安全设置 （1）打开IE浏览器，在地址栏中输入192.168.0.1，按回车键。在弹出的对话框中输入用户名和密码，默认的用户名和密码都是admin。单击“确定”按钮，出现路由器的设置界面，在左侧列表选择“设置向导”选项，在右侧窗口单击“下一步”按钮 （2）在右侧单选项中，勾选“PPPoE（ADSL虚拟拨号）”选项，读者可以根据自己的网络情况，在三个选项中选择其一。单击“下一步”按钮，出现如错误!未找到引用源。所示的界面，输入ADSL上网账号和密码（安装宽带时，工作人员给的账号和密码） 4）在图 错误!文档中没有指定样式的文字。-6中，设置PSK密码。单击“下一步”按钮，完成无线路由器的初始配置。

图 错误!文档中没有指定样式的文字。-6 设置PSK密码 下面的步骤是无线路由器的安全设置。 （5）在图 错误!文档中没有指定样式的文字。-7中，选择“网络参数”→“MAC地址克隆”，在右侧窗口依次点击“克隆MAC地址”与“保存”按钮。这样便只能通过自己的电脑对无线路由器进行管理，确保了无线路由器的安全。

图 错误!文档中没有指定样式的文字。-7 MAC地址克隆 （6）在图 错误!文档中没有指定样式的文字。-8中，选择“无线参数”→“基本设置”选项，在右侧窗口取消选择“允许SSID广播”，其他设置如图所示，然后单击“保存”按钮。

合集下载

无线局域网组建与优化教案

无线局域网组建与优化教案

无线局域网组建与优化教案模块一/任务1：WLAN网络组建与优化教案（一）任务（单元）基本信息课程名称WLAN网络组建与优化单元名称模块一/任务1：认识无线网络单元基本信息4个学时，理论教学单元教学目标单元教学目标描述对应课程目标编号能力编号了解无线网络的基本架构，无线网络特点、无线网络分类和WLAN标准组织M1、M2、M3、M7Z1、Z2、Z3、Z4、T1（二）学情分析学情分析1.本任务参与对象为高职通信技术大二学生，对网络知识感兴趣,动手操作能力强,职业能力较缺乏,包括网络组网能力,信息化技能团队协作能力等有待提高。

2.具备基本的语言、文字表达能力但不具备很好的分析问题和解决问题的能力;知道将来从事职业与网络相关,但是具体从事岗位没有概念。

（三）教学重点难点教学重点掌握WLAN的概念：WLAN与WI-FI的关系。

WLAN无线网络的概念WLAN标准组织教学难点理解WIFI与WLAN的关系教学重点和难点解决措施1.如果询问一般用户什么是802.11无线网络，他们可能会感到迷惑和不解，因为多数人习惯将这项技术称为Wi-Fi。

Wi-Fi是一个市场术语，世界各地的人们使用“Wi-Fi”作为801.11无线网络的代名词。

Wi-Fi＝采用802.11技术的WLAN2.通过对比各种802.11协议之间的不同点进行总结。

模块一/任务2：WLAN网络组建与优化教案让学生理解无线射频中的一些基础概念；让学生熟悉WLAN的工作频带及理解信道的基础概念；让学生了解各国的工作频段和信道的相关规定。

M1、M2、M3、M7Z1、Z2、Z3、Z4、T1（二）学情分析学情分析1.本任务参与对象为高职通信技术大二学生，对网络知识感兴趣,动手操作能力强,职业能力较缺乏,包括网络组网能力,信息化技能团队协作能力等有待提高。

2.具备基本的语言、文字表达能力但不具备很好的分析问题和解决问题的能力;知道将来从事职业与网络相关,但是具体从事岗位没有概念。

计算机网络技术基础(第三版)教案

计算机网络技术基础(第三版)教案

计算机网络技术基础(第三版)教案计算机网络技术基础(第三版)教案第一章：计算机网络的基本概念与发展1.1 计算机网络的定义1.2 计算机网络的发展历程1.3 计算机网络的分类1.3.1 局域网（LAN）1.3.2 城域网（MAN）1.3.3 广域网（WAN）1.3.4 互联网（Internet）1.4 计算机网络的功能和特点1.4.1 功能1.4.2 特点1.5 计算机网络的应用领域1.5.1 互联网应用1.5.2 企业内部网络1.5.3 科研教育机构网络1.5.4 军事通信网络1.6 计算机网络的体系结构1.6.1 OSI参考模型1.6.2 TCP/IP参考模型第二章：物理层2.1 物理层的定义和作用2.2 信道的基本概念2.3 信号的表示和传输2.3.1 数据信号的基本特征2.3.2 数字信号的表示和传输2.3.3 模拟信号的表示和传输2.4 编码技术2.4.1 奇偶校验码2.4.2 循环冗余校验码（CRC）2.4.3 海明码2.5 数据传输方式2.5.1 单工传输2.5.2 半双工传输2.5.3 全双工传输2.6 传输介质2.6.1 有线介质2.6.2 无线介质第三章：数据链路层3.1 数据链路层的定义和作用3.2 数据链路层的功能3.3 HDLC协议3.3.1 HDLC基本概念3.4 PPP协议3.4.1 PPP基本概念3.5 以太网3.5.1 以太网的基本概念3.5.2 以太网的帧格式3.6 虚拟局域网（VLAN）3.6.1 VLAN的基本概念3.6.2 VLAN的实现方式3.7 局域网的拓扑结构3.7.1 总线型拓扑结构3.7.2 星型拓扑结构3.7.3 环型拓扑结构第四章：网络层4.1 网络层的定义和作用4.2 网络层的功能4.3 IP协议4.3.1 IP基本概念4.3.2 IP地质分类4.3.3 子网划分及划分规则4.4 路由协议4.4.1 静态路由4.4.2 动态路由4.5 ARP协议4.5.1 ARP基本概念4.5.2 ARP请求与应答4.6 ICMP协议4.6.1 ICMP基本概念4.6.2 ICMP消息类型第五章：传输层5.1 传输层的定义和作用5.2 传输层的功能5.3 TCP协议5.3.1 TCP基础概念5.3.2 TCP的连接管理5.3.3 TCP的可靠数据传输5.4 UDP协议5.4.1 UDP基本概念5.5 端口和套接字5.5.1 端口的概念5.5.2 套接字的概念第六章：应用层6.1 应用层的定义和作用6.2 DNS协议6.2.1 DNS基本概念6.2.2 DNS域名解析过程6.2.3 DNS消息格式6.3 HTTP协议6.3.1 HTTP基本概念6.3.2 HTTP请求和响应6.4 FTP协议6.4.1 FTP基本概念6.4.2 FTP的工作模式6.5 SMTP协议6.5.1 SMTP基本概念6.5.2 SMTP消息格式附件：附件一：OSI参考模型图附件二：TCP/IP参考模型图附件三：HDLC帧格式示例附件四：以太网帧格式示例法律名词及注释：1.数据保护法：是一系列法律和准则，旨在保护个人信息和隐私免受滥用和不当使用。

计算机网络基础电子教案

计算机网络基础电子教案

第一节计算机网络的概念导入：同学们，在上课前我想问大家一些问题：问题1：到机房以后，大家最喜欢干什么？问题2：空闲时间你最喜想干什么？（上网，玩游戏、看书、锻炼身体还是干其它事情）问题3：你能例举一些现实生活中网络应用方面的例子吗？（网上购票、网络银行、网络电话、网上购物、网络邮局（收发电子邮件）、网上聊天（QQ）、网上玩游戏（网络游戏）、网上做生意（叫电子商务）、网上下载东西、在网上学习、在网上娱乐、在网上写日记（博客）、在网上查找资料等等。

总结：综上所述，网络无不能，无处不在，网络与我们的生活密切相关，各行各业都离不开网络。

人们的生活更是离不开网络。

提问：网络为什么具有如此大的魔力，具有如些大的吸引力，以致于很多年轻人深陷其中，不能自拔？网络到底能给我们带来什么？！接下来，让我们一起走进网络世界，来揭开网络的神秘面纱。

随着计算机技术的普及与发展，计算机网络以前所未有的速度延伸到全球的每个角落。

计算机网络已成为人们工作、学习、生活中不可缺少的一部分。

随处都可以看到网络的存在，随处都可以享受到网络给我们生活带来的便利。

一、计算机网络的概念计算机网络：是计算机技术与通信技术相互结合发展的一种重要产物。

把分布在不同地点且具有独立功能的多个计算机，通过通信设备和线路连接起来，按照网络协议进行数据通信，用功能完善的网络软件（即网络通信协议、信息交换方式及网络操作系统等）实现资源共享和信息交换的计算机系统。

从定义中可以看出：1、计算机网络的物理组成包括计算机和通信线路，因此是计算机技术和通信技术的结合。

2、计算机网络以资源共享和信息交换为目的。

3、计算机网络需要功能完备的软件支持，这里的软件包括网络操作系统及网络协议等。

二、计算机网络的发展四个阶段1、第一代计算机网络第一代计算机网络是面向终端（用户端不具有数据的存储和处理能力）的计算机网络。

（20世纪50年代）2、第二代计算机网络第二代计算机网络是计算机与计算机互联，以资源共享为目的，实现计算机与计算机之间的通信的网络（20世纪60年代）3、第三代计算机网络第三代计算机网络是网络体系标准化网络（即OSI标准，指在同一个网中可以存在不同厂商、不同品牌的计算机接入，不同厂商、不同品牌的计算机必须遵循同一个标准―――OSI标准）（20世纪70年代未）4、第四代计算机网络第四代计算机网络是指20世纪90年代以后的综合化、高速化的现代计算机网络综合化：是指多种业物综合在一个网络中完成，如将语音、数据、图像、视频、动画等信息以二进制代码的数字形式综合在一个网络中来传送。

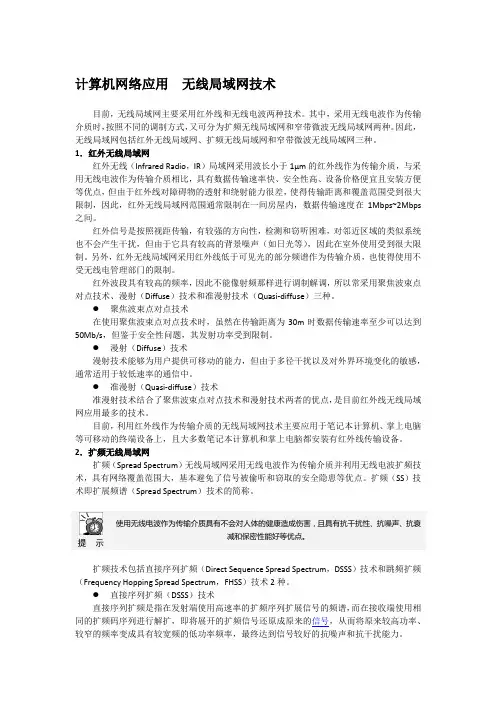

计算机网络应用 无线局域网技术
