通信电源系统

03
通信电源技术在电力 变电站中的应用
电力变电站需要大功率的电源来支持 设备的运行，同时需要采用相应的通 信电源技术来实现高效的能源管理。
THANKS
感谢观看
新能源技术在通信电源领域的应用
随着新能源技术的不断发展，太阳能、风能等新能源在通信电源领域的应用越来 越广泛，这些新能源具有可再生、环保、节能等优点，是未来通信电源发展的重 要方向。
智能化、高效化、绿色化的发展趋势
未来通信电源技术的发展将更加注重智能化、高效化、绿色化，通过先进的控制 技术和智能管理系统的应用，实现通信电源系统的智能化管理和高效运行，同时 降低对环境的影响。
通信电源设备的故障诊断与处理
观察法
通过观察设备运行状态、指示 灯等判断故障原因。
测量法
使用万用表等工具测量电压、 电流等参数，判断是否正常。
替换法
用正常设备替换疑似故障设备 ，判断是否为故障设备。
程序法
通过执行特定程序或命令，检 查设备内部状态或配置。
通信电源设备的保养与升级
定期更换滤网和耗材
保持设备进风口和散热口的通畅，防 止灰尘和杂物进入设备内部。
通信电源技术在电力通信网络中的应用
01
电力通信网络对通信 电源技术的需求
电力通信网络需要高可靠性的电源来 保障设备的稳定运行，同时需要满足 不同设备的供电需求，并实现高效的 能源管理。
02
通信电源技术在电力 调度中心的应用
电力调度中心是整个电力系统的核心 ，需要高可靠性的电源系统来保障设 备的稳定运行，同时需要采用相应的 通信电源技术来实现高效的能源管理 。
《通信电源技术》课件
• 通信电源技术概述 • 通信电源系统的组成与工作原理 • 通信电源设备的维护与保养

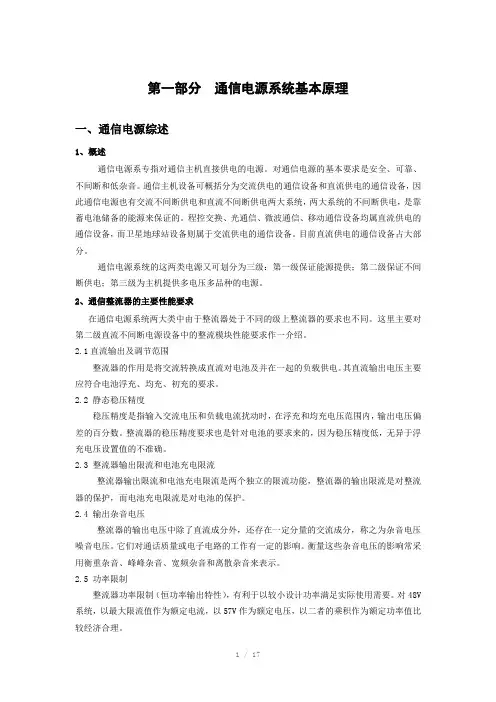

第一部分通信电源系统基本原理一、通信电源综述1、概述通信电源系专指对通信主机直接供电的电源。

对通信电源的基本要求是安全、可靠、不间断和低杂音。

通信主机设备可概括分为交流供电的通信设备和直流供电的通信设备，因此通信电源也有交流不间断供电和直流不间断供电两大系统，两大系统的不间断供电，是靠蓄电池储备的能源来保证的。

程控交换、光通信、微波通信、移动通信设备均属直流供电的通信设备，而卫星地球站设备则属于交流供电的通信设备。

目前直流供电的通信设备占大部分。

通信电源系统的这两类电源又可划分为三级：第一级保证能源提供；第二级保证不间断供电；第三级为主机提供多电压多品种的电源。

2、通信整流器的主要性能要求在通信电源系统两大类中由于整流器处于不同的级上整流器的要求也不同。

这里主要对第二级直流不间断电源设备中的整流模块性能要求作一介绍。

2.1直流输出及调节范围整流器的作用是将交流转换成直流对电池及并在一起的负载供电。

其直流输出电压主要应符合电池浮充、均充、初充的要求。

2.2 静态稳压精度稳压精度是指输入交流电压和负载电流扰动时，在浮充和均充电压范围内，输出电压偏差的百分数。

整流器的稳压精度要求也是针对电池的要求来的，因为稳压精度低，无异于浮充电压设置值的不准确。

2.3 整流器输出限流和电池充电限流整流器输出限流和电池充电限流是两个独立的限流功能，整流器的输出限流是对整流器的保护，而电池充电限流是对电池的保护。

2.4 输出杂音电压整流器的输出电压中除了直流成分外，还存在一定分量的交流成分，称之为杂音电压噪音电压。

它们对通话质量或电子电路的工作有一定的影响。

衡量这些杂音电压的影响常采用衡重杂音、峰峰杂音、宽频杂音和离散杂音来表示。

2.5 功率限制整流器功率限制（恒功率输出特性），有利于以较小设计功率满足实际使用需要。

对48V 系统，以最大限流值作为额定电流，以57V作为额定电压，以二者的乘积作为额定功率值比较经济合理。

通信电源用途
通信电源是专为通信设备提供交直流电源的设备，其一般安装在通信设备机架的附近，供电电压通过配线引入机架内的设备，再通过电源配线给其他通信设备供电。

通信电源的用途主要有以下几点：
1.为通信设备提供稳定可靠的电源，保证设备的正常运行。

这对于通信设备的长时间运行和信号处理及传输至关重要。

2.为通信设备提供备用电源和更换电池的功能，当主电源出现故障时，备用电源可以及时切换，保证通信设备的正常运行，避免信息丢失和业务中断。

3.实现监控和管理通信电源系统，通过远程监控仪表和硬件系统软件实时监测电源系统的电压、电流、电池电量等状态，提供相关的报警和备份机制，保证管理人员可以及时了解电源系统运行情况，制定相应的解决方案。

4.提高电源使用效率，通过通信电源系统的提供，可以对通信设备进行有效的供电，避免由于供电问题而产生的能量浪费，提高电源的使用效率，同时也减少通讯设备运作所需要的维修和维护费用。

5.保障通信业务的正常进行，通信电源系统的作用在于保证供应设备可靠稳定的电源和备用电源，提高电源系统的效率和管理，让业务人员按照计划正常运行，减少无关因素导致业务中断的风险。

总体来讲，通信电源是通信系统中不可或缺的一部分，其提供的稳定、可靠的电源和备用电源以及监控和管理功能，能够保证通信设备的正常运行和业务的正常进行。

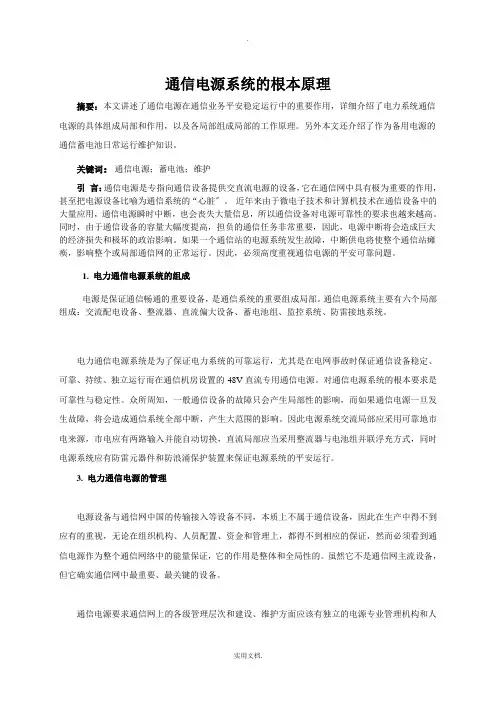

通信电源系统的根本原理摘要：本文讲述了通信电源在通信业务平安稳定运行中的重要作用，详细介绍了电力系统通信电源的具体组成局部和作用，以及各局部组成局部的工作原理。

另外本文还介绍了作为备用电源的通信蓄电池日常运行维护知识。

关键词：通信电源；蓄电池；维护引言：通信电源是专指向通信设备提供交直流电源的设备，它在通信网中具有极为重要的作用，甚至把电源设备比喻为通信系统的“心脏〞。

近年来由于微电子技术和计算机技术在通信设备中的大量应用，通信电源瞬时中断，也会丧失大量信息，所以通信设备对电源可靠性的要求也越来越高。

同时，由于通信设备的容量大幅度提高，担负的通信任务非常重要，因此，电源中断将会造成巨大的经济损失和极坏的政治影响。

如果一个通信站的电源系统发生故障，中断供电将使整个通信站瘫痪，影响整个或局部通信网的正常运行。

因此，必须高度重视通信电源的平安可靠问题。

1. 电力通信电源系统的组成电源是保证通信畅通的重要设备，是通信系统的重要组成局部。

通信电源系统主要有六个局部组成：交流配电设备、整流器、直流偏大设备、蓄电池组、监控系统、防雷接地系统。

电力通信电源系统是为了保证电力系统的可靠运行，尤其是在电网事故时保证通信设备稳定、可靠、持续、独立运行而在通信机房设置的-48V直流专用通信电源。

对通信电源系统的根本要求是可靠性与稳定性。

众所周知，一般通信设备的故障只会产生局部性的影响，而如果通信电源一旦发生故障，将会造成通信系统全部中断，产生大范围的影响。

因此电源系统交流局部应采用可靠地市电来源，市电应有两路输入并能自动切换，直流局部应当采用整流器与电池组并联浮充方式，同时电源系统应有防雷元器件和防浪涌保护装置来保证电源系统的平安运行。

3. 电力通信电源的管理电源设备与通信网中国的传输接入等设备不同，本质上不属于通信设备，因此在生产中得不到应有的重视，无论在组织机构、人员配置、资金和管理上，都得不到相应的保证，然而必须看到通信电源作为整个通信网络中的能量保证，它的作用是整体和全局性的。
