继电保护装置

继电保护装置讲解继电保护装置是一种用于保护电力系统设备的重要装置。

它的作用是在电力系统发生故障时，迅速断开故障电路，以保护电力设备的安全运行。

本文将从继电保护装置的基本原理、分类以及应用场景等方面进行讲解。

一、继电保护装置的基本原理继电保护装置基于电力系统中的电流、电压等物理量的变化来判断系统是否发生故障。

当电力系统中发生故障时，电流和电压等物理量会发生异常变化，继电保护装置会通过对这些异常变化进行监测和分析，判断故障的类型和位置，并通过控制开关来实现对故障电路的断开。

二、继电保护装置的分类根据不同的保护对象和保护功能，继电保护装置可以分为过电流保护、差动保护、距离保护、过压保护等多种类型。

其中，过电流保护是最常见的一种保护方式，它通过检测电流的大小来判断电力系统中是否存在过电流故障。

差动保护则是通过对电流差值进行监测，判断系统中是否存在线路接地或相间短路等故障。

距离保护则是根据电力系统中电流和电压之间的相对关系，来判断故障的位置。

过压保护则是用于检测电力系统中是否存在过电压故障。

三、继电保护装置的应用场景继电保护装置广泛应用于电力系统的发电、输配电等环节，以保护电力设备的安全运行。

在发电环节，继电保护装置可用于保护发电机、变压器等设备的安全运行。

在输电和配电环节，继电保护装置可用于保护线路、变电站等设备的安全运行。

此外，继电保护装置还可以应用于工业生产、铁路、矿山等领域，以确保电力设备的正常工作。

继电保护装置是一种重要的电力设备保护装置，它通过监测和分析电力系统中的物理量变化，判断系统是否发生故障，并通过控制开关来实现对故障电路的断开。

根据不同的保护对象和保护功能，继电保护装置可分为多种类型，并广泛应用于电力系统的各个环节。

它的作用在于保护电力设备的安全运行，确保电力系统的稳定运行。

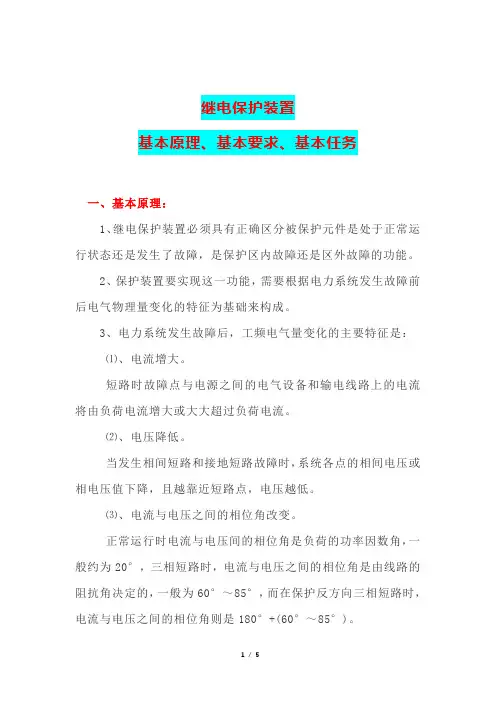

继电保护装置基本原理、基本要求、基本任务一、基本原理：1、继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

2、保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

3、电力系统发生故障后，工频电气量变化的主要特征是：⑴、电流增大。

短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大或大大超过负荷电流。

⑵、电压降低。

当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

⑶、电流与电压之间的相位角改变。

正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+(60°～85°)。

⑷、测量阻抗发生变化。

①、测量阻抗即测量点(保护安装处)电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；②、金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

③、不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；④、单相接地时，出现负序和零序电流和电压分量。

⑤、这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化，便可构成各种原理的继电保护。

⑸、除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

二、基本要求：1、继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

2、对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

⑴、选择性。

选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

电力设备的电力系统的继电保护装置的选型与配置一、引言随着电力系统的不断发展与进步，电力设备的正常运行变得更加重要。

电力系统中的继电保护装置在保护电力设备的安全稳定运行方面起着至关重要的作用。

本文将详细探讨电力设备的电力系统继电保护装置的选型与配置。

二、继电保护装置的作用继电保护装置主要用于检测电力系统中可能出现的故障及异常情况，并及时采取保护措施，防止电力设备因故障而受到损坏。

继电保护装置能够实时监测电力设备的电流、电压等参数，一旦检测到异常情况，就会触发保护动作，切断电路或采取其他措施，确保电力设备的安全运行。

三、继电保护装置的选型原则1. 可靠性：继电保护装置的可靠性是选型的首要原则。

保护装置要能够准确快速地检测到故障，并及时采取相应的保护动作，确保电力设备的安全运行。

2. 灵敏性：继电保护装置的灵敏性决定了它能否及时发现异常情况。

选型时应根据不同电力设备的需求，采用灵敏度较高的保护装置，以确保故障得以及时检测和保护。

3. 适应性：继电保护装置应能适应不同类型的电力设备和电力系统的需求。

不同的电力设备和电力系统可能存在不同的故障模式，选型时应考虑到这些特点，选择能够适应不同需求的保护装置。

4. 兼容性：继电保护装置需要与其他电力设备和系统进行整合。

在选型时，应考虑到保护装置与电力设备之间的兼容性，确保它们能够有效地配合工作。

四、继电保护装置的配置继电保护装置的配置是根据电力设备和电力系统的具体要求来进行的。

一般情况下，继电保护装置的配置应包括以下几个方面：1. 电流保护：电流保护是最基本的继电保护功能之一。

它能够监测电流参数，一旦电流异常超过设定值，保护装置将触发保护动作，切断电路或采取其他措施。

2. 过电流保护：过电流保护是针对电力设备因过载或短路故障而引起的电流异常情况进行保护。

保护装置应根据电力设备的额定电流和故障电流特性进行配置，确保能够及时检测并切断电路。

3. 过压保护和欠压保护：过压和欠压保护是保护电力设备免受过高或过低电压的影响。

继电保护装置的任务和要求一、继电保护装置的任务供电系统的电气设备，由于各种原因当被保护的电气元件发生故障，其中最常见的就是短路故障，三相电源不平衡，过负载等，保护装置必须迅速通过断路器切除故障部分，恢复其他无故障部分的正常运行。

在高压系统中，只有采用继电保护装置，才能确保保护的灵敏度，大大提高供电可靠性。

继电保护的任务，一是在系统出现短路等故障时，作用于前方最近的断路器，使之迅速跳闸，切除故障部分，恢复系统其他部分的正常运行，同时发出信号提醒运行值班员即使处理事故。

二是在系统出现不正常工作状态，如过负荷或故障接头时，发出报警信号提醒运行值班人员及时处理，以免发展为故障。

二、继电保护装置的基本要求1.选择性当供电系统发生故障时，只离故障点近的继电器保护动作，切除故障，而供电系统中的其他非故障部分仍能正常运行，满足这一要求的动作称为选择性动作。

2.速动性为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，应在供电系统发生故障时，继电保护装置尽快动作，切除故障。

3.可靠性继电保护装置在应该动作时，就应该动作，而在不应该动作时，就不应该误动作。

4.灵敏性继电保护装置对保护区内的所有故障都应该能够反应动作。

三、供电系统继电保护的配置原则1.主保护、后备保护和辅助保护根据保护装置的作用，一般分为主保护、后备保护和辅助保护，在供电系统中每一个被保护的元件应该具有两种保护：主保护和后备保护。

（1）主保护就是指对被保护元件范围内的故障，能以最短的时限有选择的切除，以保证系统无故障部分的继续运行的保护元件。

（2）后备保护当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。

远后备保护当本元件的保护装置或断路器拒绝动作时，由相邻元件的保护实现后备保护。

近后备保护就是在每一元件上装设两套保护，当其中一套保护拒绝动作时，另一套保护动作。

（3）辅助保护为了加速切除部分故障，或为了补充主保护的不足而装设的保护。

电力系统继电保护、安全自动装置概述1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

问答题1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。

7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。

8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。

9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。

10、电流变换器和电抗变换器最大的区别是什么?答:(1)电流变换器二次侧接近短路状态,可看成电流源。

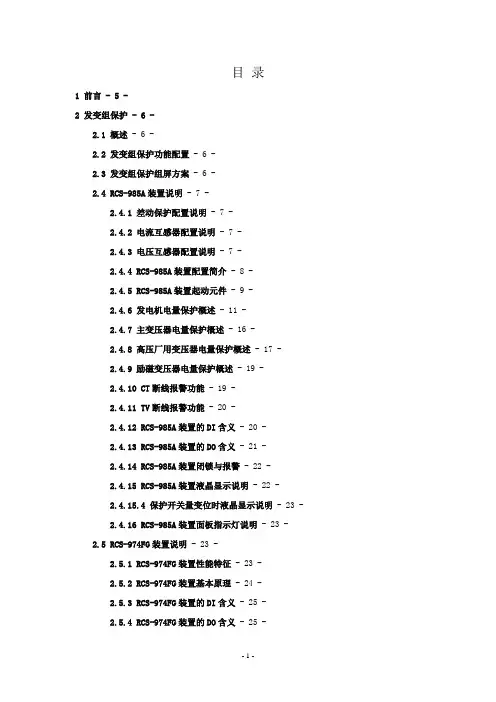

目录1 前言 - 5 -2 发变组保护 - 6 -2.1 概述 - 6 -2.2 发变组保护功能配置 - 6 -2.3 发变组保护组屏方案 - 6 -2.4RCS-985A装置说明 - 7 -2.4.1 差动保护配置说明 - 7 -2.4.2 电流互感器配置说明 - 7 -2.4.3 电压互感器配置说明 - 7 -2.4.4RCS-985A装置配置简介 - 8 -2.4.5 RCS-985A装置起动元件 - 9 -2.4.6 发电机电量保护概述 - 11 -2.4.7 主变压器电量保护概述 - 16 -2.4.8 高压厂用变压器电量保护概述 - 17 -2.4.9 励磁变压器电量保护概述 - 19 -2.4.10 CT断线报警功能 - 19 -2.4.11 TV断线报警功能 - 20 -2.4.12 RCS-985A装置的DI含义 - 20 -2.4.13 RCS-985A装置的DO含义 - 21 -2.4.14 RCS-985A装置闭锁与报警 - 22 -2.4.15 RCS-985A装置液晶显示说明 - 22 -2.4.15.4 保护开关量变位时液晶显示说明 - 23 -2.4.16 RCS-985A装置面板指示灯说明 - 23 -2.5RCS-974FG装置说明 - 23 -2.5.1RCS-974FG装置性能特征 - 23 -2.5.2RCS-974FG装置基本原理 - 24 -2.5.3 RCS-974FG装置的DI含义 - 25 -2.5.4 RCS-974FG装置的DO含义 - 25 -2.5.5 RCS-974FG装置液晶显示说明 - 26 -2.5.6 RCS-974FG装置面板指示灯说明 - 26 -2.5.7 RCS-974FG 装置闭锁与报警 - 27 -3 线路及断路器保护 - 27 -3.1 线路保护功能配置 - 27 -3.2 7SD522线路保护装置说明 - 27 -3.2.1 7SD522装置性能特征 - 28 -3.2.2 7SD522装置保护功能概述 - 29 -3.2.3 7SD522装置的DI含义 - 30 -3.2.4 7SD522装置的DO含义 - 30 -3.2.5 7SD522装置液晶显示说明 - 31 -3.2.6 7SD522装置面板指示灯说明 - 32 -3.3 RCS-931AM线路保护装置说明 - 32 -3.3.1 RCS-931AM装置性能特征 - 33 -3.3.2 RCS-931AM装置起动元件 - 33 -3.3.3 RCS-931AM线路保护原理概述 - 34 -3.3.4 RCS-931AM装置选相元件 - 36 -3.3.5 RCS-931AM装置非全相运行状态 - 36 -3.3.6 RCS-931AM装置的振荡闭锁 - 37 -3.3.7 RCS-931AM装置正常运行程序 - 37 -3.3.8 RCS-931AM装置保护跳闸逻辑 - 38 -3.3.9 RCS-931AM装置的远传 - 38 -3.3.10 RCS-931AM装置的DI含义 - 38 -3.3.11 RCS-931AM装置的DO含义 - 39 -3.3.12 RCS-931AM装置液晶显示说明 - 40 -3.3.13 RCS-931AM装置面板指示灯说明 - 40 -3.4 RCS-902A线路后备保护装置说明 - 41 -3.4.1 RCS-902A装置性能特征 - 41 -3.4.2 RCS-902A装置起动元件 - 42 -3.4.3 RCS-902A线路后备保护原理概述 - 42 -3.4.4 RCS-902A装置选相元件 - 43 -3.4.5 RCS-902A装置非全相运行状态 - 44 -3.4.6 RCS-902A装置振荡闭锁 - 44 -3.4.7 RCS-902A装置正常运行程序 - 45 -3.4.8 RCS-902A装置保护跳闸逻辑 - 45 -3.4.9 RCS-902A装置的DI含义 - 45 -3.4.10 RCS-902A装置的DO含义 - 46 -3.4.11 RCS-902A装置液晶显示说明 - 47 -3.4.11 RCS-902A装置面板指示灯说明 - 48 -3.5 RCS-925A过电压保护及故障起动装置说明 - 48 -3.5.1 RCS-925A装置性能特征 - 49 -3.5.2 RCS-925A装置保护原理概述。

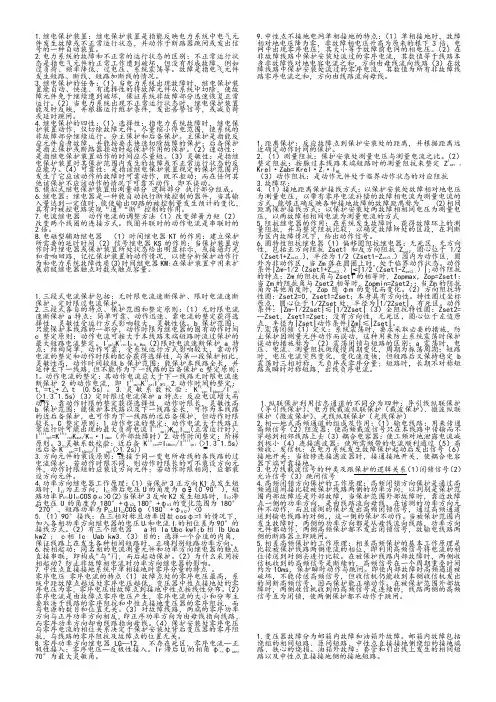

1.继电保护装置：继电保护装置是指能反映电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.电力系统的故障和不正常的运行状态的区别：不正常运行状态是指电气元件的正常工作遭到破坏，但没有形成故障，例如过负荷、频率降低、过电压、系统震荡等。

故障是指电气元件发生短路、断线、短路加断线的情况。

3.继电保护的任务：（1）当电力系统出现故障时，继电保护装置能自动、快速、有选择性的将故障元件从系统中切除，使故障元件免于继续遭到破坏，保证系统非故障部分迅速恢复正常运行。

（2）当电力系统出现不正常运行状态时，继电保护装置能及时反映，并根据运行维护条件，发出告警信号，或减负荷或延时跳闸。

4.继电保护的四性：（1）选择性：指电力系统故障时，继电保护装置动作，仅切除故障元件。

尽量缩小停电范围，使系统的非故障部分继续运行。

分主保护和后备保护。

主保护是指能反应元件自身故障，并能按要求快速切除故障的保护；后备保护是指主保护或断路器拒动时起保护作用的保护。

（2）速动性：是指继电保护装置动作的时间应尽量短。

（3）灵敏性：是指继电保护装置对其保护范围内发生的故障或不正常运行状态的反应能力。

（4）可靠性：是指该继电保护装置规定的保护范围内发生了它应该动作的故障时可靠动作，既不拒动；而在任何其他该保护不应该动作的情况下可靠不动作，即不误动。

5.模拟式继电保护装置由测量部分逻辑部分执行部分组成。

6.继电器：继电器是一种能自动执行断续控制的器件，当其输入量达到一定值时，能使输出回路的被控制量发生预计的变化，具有对被控电路实现“通”“断”控制的作用。

7.电流继电器动作电流的调整方法（1）改变弹簧力矩（2）改变两个线圈的连接方式。

线圈并联时的动作电流是串联时的2倍。

8.电磁型辅助继电器（1）时间继电器KT的作用：建立保护所需要的延时时间（2）信号继电器KS的作用：当保护装置动作时对继电器或保护装置所处状态给出明显标示，或接通灯光和音响回路，记忆保护装置的动作情况，以便分析保护动作行为和电力系统故障性质(3)时间继电器KM:在保护装置中用来扩展前级继电器触点对数或触点容量。

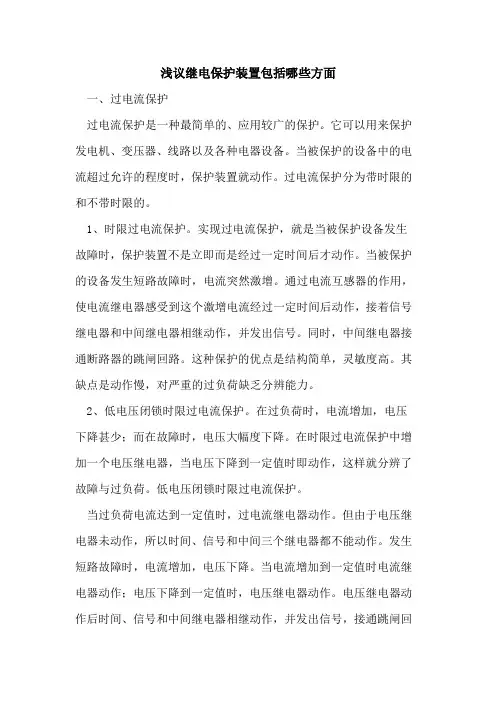

浅议继电保护装置包括哪些方面一、过电流保护过电流保护是一种最简单的、应用较广的保护。

它可以用来保护发电机、变压器、线路以及各种电器设备。

当被保护的设备中的电流超过允许的程度时，保护装置就动作。

过电流保护分为带时限的和不带时限的。

1、时限过电流保护。

实现过电流保护，就是当被保护设备发生故障时，保护装置不是立即而是经过一定时间后才动作。

当被保护的设备发生短路故障时，电流突然激增。

通过电流互感器的作用，使电流继电器感受到这个激增电流经过一定时间后动作，接着信号继电器和中间继电器相继动作，并发出信号。

同时，中间继电器接通断路器的跳闸回路。

这种保护的优点是结构简单，灵敏度高。

其缺点是动作慢，对严重的过负荷缺乏分辨能力。

2、低电压闭锁时限过电流保护。

在过负荷时，电流增加，电压下降甚少；而在故障时，电压大幅度下降。

在时限过电流保护中增加一个电压继电器，当电压下降到一定值时即动作，这样就分辨了故障与过负荷。

低电压闭锁时限过电流保护。

当过负荷电流达到一定值时，过电流继电器动作。

但由于电压继电器未动作，所以时间、信号和中间三个继电器都不能动作。

发生短路故障时，电流增加，电压下降。

当电流增加到一定值时电流继电器动作；电压下降到一定值时，电压继电器动作。

电压继电器动作后时间、信号和中间继电器相继动作，并发出信号，接通跳闸回路。

3、电流速断保护。

电流速断保护，就是不带时限的过电流保护。

只要故障电流达到其启动值时，保护装置立即动作。

电流速断保护与时限过电流保护所不同的是：启动电流不是按正常额定而是按被保护段末端的短路电流来考虑的。

二、差动保护电流速断保护虽然能够很快切除被保护线路中的故障，但它只能保护部分线路。

差动保护能在被保护线路的全长内任一点发生故障时，瞬间将它切除。

差动保护分为纵联差动保护和横联差动保护两种。

1、纵联差动保护。

是根据比较被保护设备两端（如一相的两端）的电流的大小和相位而构成的，多用作发电机、变压器等设备的保护。

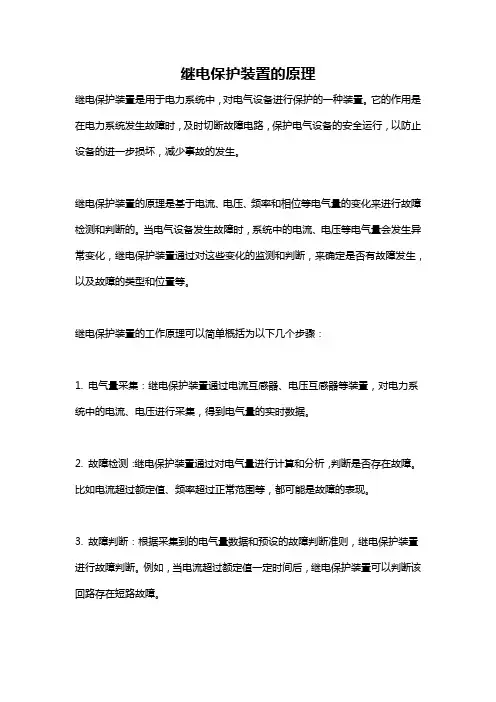

继电保护装置的原理继电保护装置是用于电力系统中，对电气设备进行保护的一种装置。

它的作用是在电力系统发生故障时，及时切断故障电路，保护电气设备的安全运行，以防止设备的进一步损坏，减少事故的发生。

继电保护装置的原理是基于电流、电压、频率和相位等电气量的变化来进行故障检测和判断的。

当电气设备发生故障时，系统中的电流、电压等电气量会发生异常变化，继电保护装置通过对这些变化的监测和判断，来确定是否有故障发生，以及故障的类型和位置等。

继电保护装置的工作原理可以简单概括为以下几个步骤：1. 电气量采集：继电保护装置通过电流互感器、电压互感器等装置，对电力系统中的电流、电压进行采集，得到电气量的实时数据。

2. 故障检测：继电保护装置通过对电气量进行计算和分析，判断是否存在故障。

比如电流超过额定值、频率超过正常范围等，都可能是故障的表现。

3. 故障判断：根据采集到的电气量数据和预设的故障判断准则，继电保护装置进行故障判断。

例如，当电流超过额定值一定时间后，继电保护装置可以判断该回路存在短路故障。

4. 故障定位：一旦确定存在故障，继电保护装置需要确定故障的位置，以便保护装置能够及时切断故障电路。

这通常通过对电气量的相位关系进行计算和分析来实现，即继电保护装置通过测量电流和电压的相位差，可以确定故障的位置。

5. 切除故障电路：一旦故障位置确定，继电保护装置会发出切除故障电路的指令，通过断开故障点附近的断路器或跳闸开关，切断故障电路，以防止故障的进一步发展和蔓延。

继电保护装置的工作原理需要依赖于一系列特殊的电路和元件来实现。

比如时间延迟电路，用于设定保护的延时动作时间；比值差动电流元件，用于检测电流差值，以判断故障原因等。

此外，继电保护装置还需要与其他电气设备进行配合，如断路器、隔离开关等，以实现对故障的切除和隔离。

综上，继电保护装置的原理是基于电气量变化的检测和判断，实现对电气设备的保护。

通过采集电流、电压等电气量数据，继电保护装置可以检测故障并判断其类型和位置，然后通过切除故障电路的方式，保护电气设备的安全运行。

继电保护装置就是说当供电系统中的电力元件或当供电系统自身产生常见故障危害电力系统运作时，可向当值工作人员传出警示信号，或是向操纵的隔离开关传出跳电指令以停止这种事件发展的一种自动化技术措施和设备。

继电保护装置类型
1、电流保护：
根据保护整定原则、保护范围和原则特点
2、电压保护：
当发生异常或故障时，根据系统电压变化运行的继电保护。

3、瓦斯保护：
油浸式变压器发生内部故障时，短路电流产生的电弧分解变压器油和其他绝缘材料，产生气体(气体)。

气体继电器通过使用气体压力或动量来操作。

4、差动保护：
一种当被保护设备在电力系统中发生短路故障时，根据保护产生的差动电流进行操作的保护装置。

通常使用主变压器、发电机和并联电容器的保护装置。

5、高频保护：
作为主系统的高压长线路的可靠性的继电保护装置。

6、距离保护：
是主系统的可靠性和高灵敏度继电保护，也被称为阻抗保护，该保护由长线路故障点的不同阻抗值来稳定。

7、平衡保护：
一种用于高压并联电容器的保护装置，具有很高的灵敏度，对于采用双星形配线的并联电容器群，适用该保护。

8、负序及零序保护：
这是三相电力系统发生非对称短路故障或接地故障时的主要保护装置。

9、方向保护：
这是有方向性的继电保护。

针对环网或立体双环供配电系统，当一部分路线产生故障，故障电流方向与继电保护装置设置的电流方向一致时，保护器将会进行运作，进而清除故障点。

继电保护装置由哪些部分组成？
继电保护装置通过正常运行和短路故障电气的参数不同，迅速做出反应，从而达到保护电力系统的作用。

继电保护装置一般由三个部分组成，分别为：测量部分、逻辑部分、执行部分。

1.测量部分。

测量部分是测量被保护对象的电气参数，与给定的整定值进行比较，从而判定保护是否需要启动。

2.逻辑部分。

逻辑部分根据测量部分的参数、性质、输出状态等出现的顺序或者组合，使保护装置按照一定的逻辑关系做出指令判断。

3.执行部分。

收到逻辑部分发出的指令后，执行指令，如跳闸、发出信号、不动作等。

继电保护装置的维护与保养
继电保护装置的维护与保养主要包括以下几个方面：
1. 定期检查：按照规定的时间间隔对继电保护装置进行检查，检查内容包括外观是否正常、线路连接是否松动、指示灯是否正常等。

2. 清洁保养：定期清洗继电保护装置的外壳和线路连接部分，确保无尘、无污染，并确保通风良好。

3. 环境检测：定期检测继电保护装置所处的环境温度、湿度等参数，确保在正常工作范围内。

4. 软件维护：定期备份继电保护装置的软件程序和参数设置，并进行更新和修复，以保证其功能正常。

5. 电源检查：定期检查继电保护装置的电源供应情况，确保电源稳定，并检查电池电量是否充足，如有问题及时更换电池。

6. 故障排除：对于出现故障的继电保护装置，应及时进行故障诊断和排除，并记录故障信息，以便日后参考。

7. 记录和备份：对继电保护装置的运行情况进行记录，包括故障发生时间、故
障处理情况、维护保养记录等，确保信息完整和可追溯。

继电保护装置的维护与保养工作对于确保电力系统的安全稳定运行至关重要，可以提高继电保护装置的可靠性和使用寿命，减少故障发生的概率。

继电保护和安全自动装置技术规程继电保护和安全自动装置技术规程一、继电保护装置的概述1、继电保护装置是一种电气装置，它通过监测电力系统中的电流、电压和频率等参数，作出决策并采取行动来防止或减轻设备故障或人身伤害。

2、继电保护装置通常由测量元件、比较元件、逻辑元件、执行元件等组成。

3、继电保护装置主要包括过流、过压、欠频、过频、电压跌落、接地等装置，其主要目标是在恶劣条件下保护电力系统。

二、安全自动装置的概述1、安全自动装置是一种在危险环境下自动启动的电气装置，它可以监测现场情况并根据预定的逻辑关系自动采取行动以解决问题。

2、安全自动装置通常由传感器、控制器和执行元件等组成。

3、安全自动装置的主要目标是保护人员、设备和环境，以及确保生产过程中的安全。

三、技术规范1、为了保证继电保护和安全自动装置的准确性和可靠性，应制定相关技术规范。

2、技术规范应包括以下方面：装置的选型、试验、安装、调试和维护，以及设备的标准测试。

3、技术规范应该是灵活的，以便于在需要时进行升级、完善或修改。

四、继电保护和安全自动装置的使用1、继电保护和安全自动装置应该按照技术规范进行使用，以确保其功能的准确性和可靠性。

2、在使用过程中，应注意保持装置的可见性和易于维护。

3、在发生故障时，应及时进行诊断和维护，以确保装置的功能在发生故障时得到及时维护。

四、电力系统的监控1、电力系统的监控应按照与监控系统有关的技术规范进行。

2、监控系统应能够检测各种故障并采取适当的措施来防止或者减轻设备的故障。

3、监控系统应具有良好的维护和修改能力，以确保其功能的持久性和有效性。

五、总结1、继电保护和安全自动装置是电力系统的重要部分，它们的准确性和可靠性直接影响电力系统的安全性和生产效益。

2、制定和执行良好的技术规范和使用程序是保证继电保护和安全自动装置功能可靠性的关键。

3、在使用过程中，应维护装置的可见性和易于维护，以最大程度确保其功能的持久性和有效性。

继电保护装置的基本要求一、继电保护装置的概述继电保护装置是电力系统中重要的组成部分，其主要作用是在电力系统发生故障时，及时地切断故障部分，从而保护整个电力系统的安全运行。

继电保护装置具有快速、准确、可靠等特点，对于电力系统的稳定性和可靠性具有重要意义。

二、继电保护装置的基本要求1. 快速响应：继电保护装置需要在故障发生后尽快地做出响应，以便切断故障部分。

因此，继电保护装置需要具备高速响应的能力。

2. 准确判断：继电保护装置需要能够准确地判断故障类型和位置，并做出相应的措施。

因此，它需要具备高精度和高可靠性。

3. 灵活适应：由于不同类型的故障可能会对系统产生不同程度的影响，因此继电保护装置需要灵活适应各种情况，并能够根据实际情况进行调整。

4. 维修方便：由于继电保护装置通常安装在较为重要的位置，因此在维修时需要尽可能地减少对系统的影响，并且需要保证维修过程简单、快捷。

5. 可靠性高：继电保护装置是电力系统中非常重要的组成部分，其可靠性直接关系到系统的安全运行。

因此，继电保护装置需要具备高可靠性，以保证系统的稳定性和安全性。

三、继电保护装置的分类根据不同的应用场景和功能需求，继电保护装置可以分为以下几类：1. 过电压保护：主要用于防止系统出现过电压情况，从而避免对设备造成损害。

2. 欠电压保护：主要用于防止系统出现欠电压情况，从而避免对设备造成损害。

3. 过流保护：主要用于防止系统出现过流情况，从而避免对设备造成损害。

4. 地故障保护：主要用于检测和切断地故障，从而避免对人身安全造成威胁。

5. 差动保护：主要用于检测变压器、发电机等设备内部的故障，并及时切断故障部分。

6. 隔离开关保护：主要用于检测隔离开关的位置，以确保系统的安全运行。

四、继电保护装置的应用继电保护装置广泛应用于各种电力系统中，包括发电厂、变电站、配电网等。

在实际应用中，继电保护装置需要根据具体情况进行选择和配置，以确保其能够满足系统的需求。

GBT电力装置的继电保护和自动装置设计规范1.设备选择：继电保护装置应选择性能好、可靠性高的设备，并符合相关国际和国家标准的要求，确保其正常运行和可靠性。

2.测试和校验：继电保护装置应在投入运行之前进行全面的测试和校验，确保其功能和性能符合设计要求。

3.参数设置：继电保护装置的参数设置应按照系统的特点和要求进行合理的选择，包括插入电流和敏感度等参数。

4.可靠性和安全性：继电保护装置应具有较高的可靠性和安全性，能够快速准确地对故障进行检测和保护动作，并能抵御外界的干扰和破坏。

5.故障报警和记录：继电保护装置应具备故障报警和记录的功能，能够及时通知操作人员发生了什么故障，并记录下故障的具体信息，以便于后期分析和故障排除。

6.调试和维护：继电保护装置应具备方便的调试和维护的功能，能够快速定位故障并进行修复和替换。

7.通信和监控：继电保护装置应具备通信和监控的功能，能够与其他装置进行数据交互和远程监控，并能发出告警信号。

1.自动化程度：自动装置应根据电力系统的具体要求和特点进行合理的自动化程度的选择，包括远距离的自动化和智能化。

2.设计思路：自动装置的设计应根据电力系统的实际需求和目标，确定合理的设计思路和控制策略，并确保其有效性和可靠性。

3.控制逻辑和算法：自动装置的控制逻辑和算法应符合电力系统的运行规律和特点，能够准确地进行控制和调度。

4.可视化界面：自动装置应具备友好的可视化界面，方便操作人员进行监控和操作，并提供必要的显示和报警功能。

5.数据处理和分析：自动装置应具备数据处理和分析的能力，包括对电力系统的运行数据进行实时采集和处理，以及对历史数据进行分析和统计。

6.故障自动恢复：自动装置应能够对电力系统的故障进行自动判断和恢复，快速准确地进行控制和修复，确保电力系统的安全和可靠运行。

7.预防和预警功能：自动装置应具备相应的预防和预警功能，能够及时发现潜在的故障和问题，并通过主动通知操作人员采取相应措施。

继电保护及安全自动装置原理与应用2022年12月01基本介绍02保护配置03线路保护04母线保护05变压器保护06安全自动装置07电容器保护01继电保护的基本介绍1.1 电网故障类型三相短路故障、单相接地故障、两相短路故障、两相短路接地输电线路故障类型：u雷击造成短路；树枝、风筝等掉线上引起短路;气候恶劣引起污闪等 ；u温度过高、绝缘性能下降、负荷过重、电气参数超标、机械原因等引起设备损坏或保护跳闸； 母线故障类型：u设备绝缘降低击穿，如电流互感器、避雷器、瓷瓶、电缆等；u异物、小动物跨越母线，如铁皮、老鼠、蛇、猫等;u倒闸操作过程的人为原因；变压器故障类型：u铁芯发热u变压器漏油u绕组相间短路, 匝间短路,单相绕组或引出线通过外壳发生的单相接地故障等1.2 保护四性u可靠性：保护范围内发生故障，保护装置可靠动作，而在任何不应动作的情况下，保护装置不应误动。

u快速性 ：保护装置应尽快将故障设备从系统中切除，目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

u选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。

u灵敏性：保护装置在其保护范围内发生故障或不正常运行时的反应能力。

1.3 故障时电气量变化u 电流：电流增大、出现差流、出现序分量 （零序、负序）u 电压：电压降低、出现序分量 （零序、负序）电流电压间相角发生变化、电流与电压比值发生变化。

正序正序正序负序零序正序负序正序负序零序1.4 继电保护的组成1.4 继电保护的组成u测量回路：电压互感器、电流互感器和二次回路。

将高电压和大电流变为低电压和小电流， 同时也起到隔离作用，防止高电压和大电流对人身和设备的伤害。

电流互感器的极性是非常重要：极性决定了保护判断方向的正确性，同时也决定了差电流的值——保护动作值。

u保护装置：每一个装置里都包括了各种与设备相关、并能反应该设备大部分故障的保护元件。
