加湿器雾产生的原理
加湿器产生雾的原理主要有两种：蒸发式加湿器和超声波加湿器。
蒸发式加湿器工作原理如下：
1. 加湿器底部有一个水箱，水被提升到加湿器顶部的蒸发器。
2. 蒸发器有一个加热元件，当加热元件加热时，水开始蒸发。
3. 蒸发的水分子上升到加湿器顶部形成水蒸汽。
4. 水蒸汽被送入室内，随着室温的降低，水蒸汽会冷凝成为可见的雾气。
超声波加湿器工作原理如下：
1. 加湿器底部有一个水箱，超声波加湿器通过超声波变化产生震动。
2. 这种震动会对水产生压力波，将水分子震散成细小的雾团。
3. 频率达到上百万次/秒，从而形成可见的水雾。
4. 水雾被送入室内，快速蒸发和扩散，从而提高空气湿度。
无论是蒸发式加湿器还是超声波加湿器，都通过将水分子变成水蒸汽或细小的水雾，从而将湿气释放到室内空气中，提高空气湿度。
40kHZ超声波收发电路40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
电路工作电压9V，工作电流约25mA。
发射超声波信号大于8m。
电路不需调试即可工作。
40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。
电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。
频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。
电感L1与电容C2调谐在40kHZ起作谐振作用。
本电路适应电压较宽（3~12V），且频率不变。
电感采用固定式，电感量5.1mH。
整机工作电流约25mA。
发射超声波信号大于8m。
40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。
其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。
联用双环醇和异甘草酸镁治疗失代偿期肝硬化的效果观察引言：肝硬化是一种常见的肝脏疾病，常常引发严重的并发症和健康问题。
失代偿期肝硬化是肝脏功能明显减弱，患者生活质量受到严重影响的一种阶段。
为了改善患者的病情，并寻求治疗策略，我们进行了一项联用双环醇和异甘草酸镁治疗失代偿期肝硬化的效果观察。
1. 背景与目的：肝硬化是肝脏慢性疾病的一种严重形式，通常与长期的酗酒、肝炎病毒感染以及长期的脂肪肝等因素相关。
失代偿期肝硬化是肝功能受损最为明显的阶段，患者不仅常常出现消化道出血、肝性脑病等严重并发症，还可能需要等待肝移植。
目前的治疗方法包括药物治疗、减轻症状和支持治疗，但对于失代偿期肝硬化的患者来说，仍然缺乏有效的治疗策略。
2. 双环醇的作用：双环醇是一种常用于治疗失代偿期肝硬化的药物，它可以通过抑制血管内皮生长因子的表达，减轻肝脏血管扩张和高血压现象。
此外，双环醇还可以抑制肝细胞凋亡和纤维化过程，从而减轻肝硬化的进展，并有助于肝脏的再生和修复。
3. 异甘草酸镁的作用：异甘草酸镁是一种常见的中草药，具有抗炎、解热和镇静的作用。
它可以抑制肝脏炎症反应，减轻肝细胞损伤，并有助于增强肝细胞抗氧化能力。
此外，异甘草酸镁还可以增加肝脏的蛋白质合成，促进肝脏的再生和修复。
4. 方法：我们选取了失代偿期肝硬化患者100例作为研究对象。
其中50例患者接受双环醇和异甘草酸镁联合治疗，另外50例患者接受安慰剂治疗。
观察周期为6个月，每隔一个月进行一次临床评估，并检测肝功能、肝脏超声等指标。
5. 结果：经过6个月的观察，联合治疗组的患者显著改善了肝功能，包括血清胆红素、血清白蛋白和血小板计数等指标均有所恢复。
此外，联合治疗组的患者在临床症状上也明显减轻，包括食欲改善、消化道出血减少等。
6. 讨论：联用双环醇和异甘草酸镁治疗失代偿期肝硬化的效果显示出良好的潜力。
双环醇可以减轻血管扩张和高血压，抑制肝细胞凋亡和纤维化，从而减缓疾病进展。

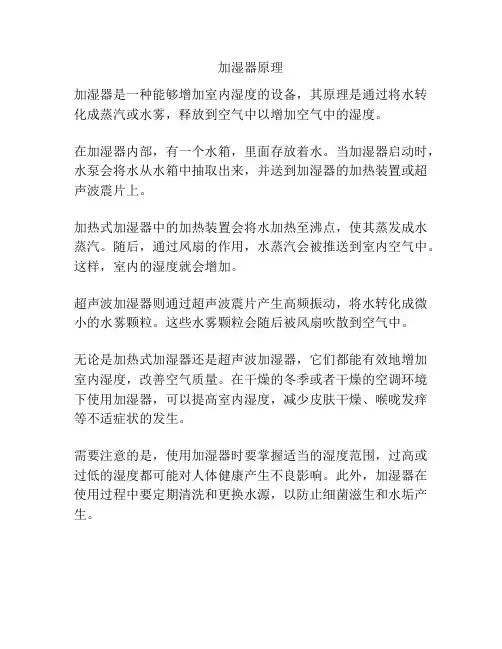

加湿器原理
加湿器是一种能够增加室内湿度的设备，其原理是通过将水转化成蒸汽或水雾，释放到空气中以增加空气中的湿度。
在加湿器内部，有一个水箱，里面存放着水。
当加湿器启动时，水泵会将水从水箱中抽取出来，并送到加湿器的加热装置或超声波震片上。
加热式加湿器中的加热装置会将水加热至沸点，使其蒸发成水蒸汽。
随后，通过风扇的作用，水蒸汽会被推送到室内空气中。
这样，室内的湿度就会增加。
超声波加湿器则通过超声波震片产生高频振动，将水转化成微小的水雾颗粒。
这些水雾颗粒会随后被风扇吹散到空气中。
无论是加热式加湿器还是超声波加湿器，它们都能有效地增加室内湿度，改善空气质量。
在干燥的冬季或者干燥的空调环境下使用加湿器，可以提高室内湿度，减少皮肤干燥、喉咙发痒等不适症状的发生。
需要注意的是，使用加湿器时要掌握适当的湿度范围，过高或过低的湿度都可能对人体健康产生不良影响。
此外，加湿器在使用过程中要定期清洗和更换水源，以防止细菌滋生和水垢产生。
加湿器除湿的工作原理
加湿器的工作原理是通过蒸发或超声波震动将水转化为水蒸气，然后将水蒸气释放到空气中，增加空气中的湿度。
具体工作原理如下：
1. 蒸发式加湿器：蒸发式加湿器通常包含一个水箱和一个蒸发器。
水箱中的水被蒸发器加热并转化为水蒸气。
蒸发器通常是一个湿度感应器，当空气中的湿度低于设定值时，蒸发器会启动加热器加热水箱中的水，将水转化为水蒸气释放到空气中。
2. 超声波加湿器：超声波加湿器通过超声波震动将水分子分解为微小的水雾颗粒，并通过风扇将水雾颗粒释放到空气中。
超声波加湿器通常包含一个水箱、一个超声波振片和一个风扇。
水箱中的水被超声波振片震动并分解为微小的水雾颗粒，然后由风扇将水雾颗粒释放到空气中。
无论是蒸发式加湿器还是超声波加湿器，加湿器的工作原理都是将水转化为水蒸气或水雾颗粒，然后释放到空气中，从而增加空气中的湿度。
1.7mhz雾化片驱动电路加湿器相信大家不会陌生，加湿器内加入自来水，打开加湿器的开关，不出几秒，加湿器便能产生云雾缭绕的效果。
那么，水到底是怎样就变成云雾的呢？下面就给大家解密一下！现在所用的加湿器，大部分是利用超声波的高频振荡（振荡频率高达1.7MHz 或2.4MHz），可以将水雾化为1微米到5微米的超微粒子。
超声波加湿器，具有在室内降温、保湿等功能，这项目技术的关键，是利用超声波击打出水雾，其中能产生超声波震动的核心元件就是雾化片。
▲雾化片雾化片产生的高频振荡，可以将液态水分子结构打散而产生自然飘逸的水雾。
超声波的雾化方式与加热雾化方式比较，能源节省90%。
▲ 加湿器PCB超声波雾化片可分成两种，一种是陶瓷雾化片，另一种是微孔雾化片。
陶瓷雾化片和微孔雾化片结构构造不一样，陶瓷雾化片是由压电陶瓷片制成，具有压电效应。
▲陶瓷雾化片陶瓷雾化片是把雾化片放在离水面三毫米的地方，利用高频振动把水瞬间分解成细小的水珠状，再由喷嘴喷出来，利用超声原理将水变成微小的水珠状，从而产生雾气喷出。
陶瓷雾化片需要较大的电压来带动，常规是都是24V~48V电压，所以比微孔雾化片的功率要大。
而微孔雾化片是由钢片穿孔而成，微孔雾化片是通过中间细微孔，由海绵吸棒把水吸上来，由雾化片中间细孔喷出。
▲微孔雾化片小型加湿器里面用到最多的是微孔雾化片，功率是比较小的。
雾化片的常用尺寸有13.8mm、16mm、20mm，最大的有25mm。
雾化片的频率有108kHz、110kHz、150kHz、160kHz、1700kHz。
接下来，分享几个雾化片驱动的几个电路，供大家参考。
分立元件驱动方式该超声波加湿器电路由电源电路、振荡器电路和水位控制电路组成。
交流220V电压经变压器降压，然后经过桥式整流滤波电路，为水位控制电路和振荡器提供工作电压。
在水位检测电极检测到有水时，整流后的直流电压经两个水位电极之间水的电阻，为V1的集电极提供工作电压，使V1导通，V1导通后V2也导通，为振荡器提供偏置电压。
加湿器原理是什么
加湿器的原理是通过将水转化为水蒸气，并将其释放到空气中，以增加空气中的湿度。
一般来说，加湿器内部有一个水箱和一个加热元件或超声波设备。
加热型加湿器通过加热水箱底部的水来产生水蒸气，然后将其释放到空气中。
超声波加湿器则利用超声波振动来使水产生细小的雾状水滴，然后通过风扇将这些水滴扩散到空气中。
加热型加湿器的工作原理是：将水箱中的水通过一个泵送到加热板上，加热板加热后将水转化为水蒸气，然后通过一个风扇将水蒸气散发到空气中。
加热型加湿器通常有一个湿度传感器来监测空气中的湿度，一旦湿度达到设定值，加热器会停止加热，直到湿度降低后再次启动。
超声波加湿器的工作原理是：通过超声波发生器产生高频振动，将水分子撞击并分解成细小的水滴，形成水雾。
然后，通过一个风扇将水雾扩散到空气中。
超声波加湿器通常有一个湿度传感器来监测空气中的湿度，一旦湿度达到设定值，超声波发生器会停止工作，直到湿度降低后再次启动。
无论是加热型加湿器还是超声波加湿器，其工作原理都是将水蒸气释放到空气中，以增加空气中的湿度。
加湿器能够帮助改善室内的干燥环境，减轻干燥引起的不适症状，并有助于保护木制家具和其他易受干燥影响的物品。

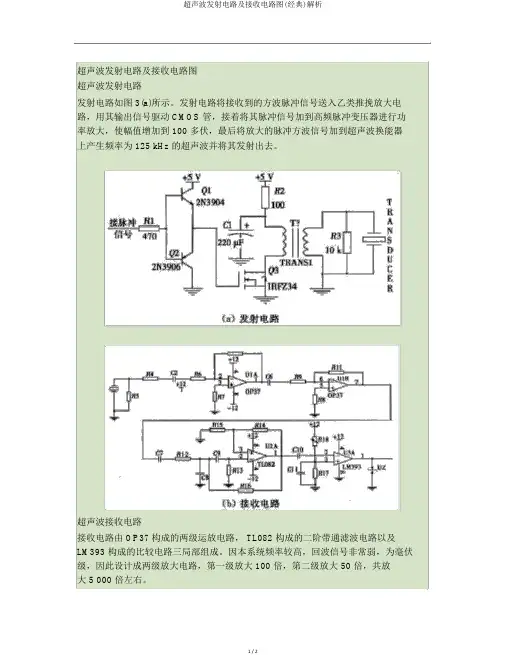

超声波发射电路及接收电路图
超声波发射电路
发射电路如图 3(a)所示。
发射电路将接收到的方波脉冲信号送入乙类推挽放大电路，用其输出信号驱动 CMOS 管，接着将其脉冲信号加到高频脉冲变压器进行功率放大，使幅值增加到 100 多伏，最后将放大的脉冲方波信号加到超声波换能器上产生频率为 125 kHz 的超声波并将其发射出去。
超声波接收电路
接收电路由 OP37构成的两级运放电路， TL082 构成的二阶带通滤波电路以及
LM393 构成的比较电路三局部组成。
因本系统频率较高，回波信号非常弱，为毫伏级，因此设计成两级放大电路，第一级放大 100 倍，第二级放大 50 倍，共放
大 5 000 倍左右。
另外考虑到本系统要适应各种复杂的工作环境，因此设计了由TL082 构成的高精度带通滤波电路，以供回波信号放大后进行进一步滤波，将滤波后的信号输入到
LM393 构成的比较器反相输入端，与基准电压相比较，并且对其比较输出电压进
行限幅，将其电压接至 D 触发器，比较器将经过放大后的交流信号整形出方波信号，将其接至 FPGA，启动接收模块计数，到达脉冲串设定值时，关闭计时计数
器停止计数。
本文来自原文
本文来自原文。

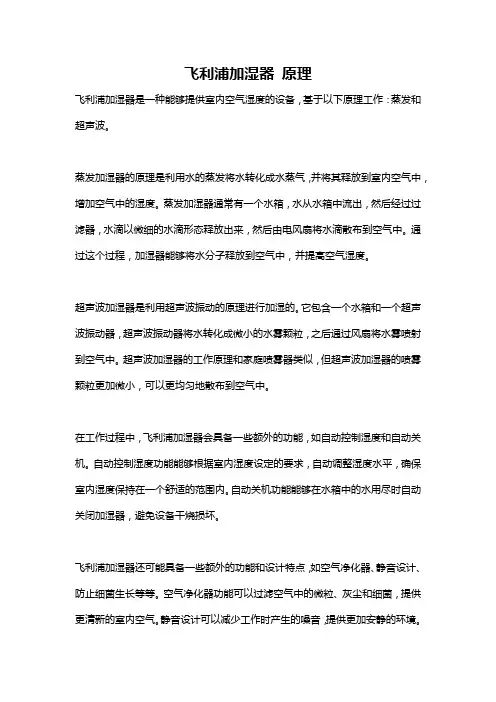

飞利浦加湿器原理
飞利浦加湿器是一种能够提供室内空气湿度的设备，基于以下原理工作：蒸发和超声波。
蒸发加湿器的原理是利用水的蒸发将水转化成水蒸气，并将其释放到室内空气中，增加空气中的湿度。
蒸发加湿器通常有一个水箱，水从水箱中流出，然后经过过滤器，水滴以微细的水滴形态释放出来，然后由电风扇将水滴散布到空气中。
通过这个过程，加湿器能够将水分子释放到空气中，并提高空气湿度。
超声波加湿器是利用超声波振动的原理进行加湿的。
它包含一个水箱和一个超声波振动器，超声波振动器将水转化成微小的水雾颗粒，之后通过风扇将水雾喷射到空气中。
超声波加湿器的工作原理和家庭喷雾器类似，但超声波加湿器的喷雾颗粒更加微小，可以更均匀地散布到空气中。
在工作过程中，飞利浦加湿器会具备一些额外的功能，如自动控制湿度和自动关机。
自动控制湿度功能能够根据室内湿度设定的要求，自动调整湿度水平，确保室内湿度保持在一个舒适的范围内。
自动关机功能能够在水箱中的水用尽时自动关闭加湿器，避免设备干烧损坏。
飞利浦加湿器还可能具备一些额外的功能和设计特点，如空气净化器、静音设计、防止细菌生长等等。
空气净化器功能可以过滤空气中的微粒、灰尘和细菌，提供更清新的室内空气。
静音设计可以减少工作时产生的噪音，提供更加安静的环境。
防止细菌生长功能可以通过抑制细菌繁殖，确保加湿器的喷雾水雾是干净和卫生的。
总而言之，飞利浦加湿器通过蒸发和超声波这两种原理工作，能够提供室内的湿度，增加室内空气中的水分。
同时，加湿器还可能具备一些额外的功能，如自动控制湿度、自动关机、空气净化、静音设计和防止细菌生长，以提供更舒适、安全和健康的室内环境。
加湿器的原理是什么
加湿器的原理是通过将水转化为蒸气或雾化微粒，释放到空气中，从而增加空气中的湿度。
通常，加湿器采用以下几种工作原理：
1. 蒸发原理：加湿器中的水通过加热器或风扇，使其转化为蒸汽，然后释放到空气中。
加热器可以是传统的加热元件或超声波加热器。
加热水可以使其快速转化为蒸汽，从而迅速提高空气中的湿度。
2. 超声波原理：加湿器利用超声波发生器产生高频振动，将水分子震动并分散成微小水滴。
然后，通过风扇或气流将这些微小水滴释放到空气中。
这种原理可以产生细小的水雾，也被称为冷雾加湿器。
3. 喷雾原理：加湿器通过高压泵将水喷射成微小的水雾，然后通过风扇或气流将其扩散到空气中。
这种原理也可以产生冷雾，可以根据需要调节喷雾量。
4. 水蒸发原理：加湿器中通常还配备了一个水箱，水通过毛细孔或吸湿棉芯等材料，慢慢蒸发释放到空气中，提高空气中的湿度。
无论使用哪种原理，加湿器的目标都是向空气中添加水分，以增加室内的湿度。
提高室内湿度对于保持舒适的居住环境、促进健康和防止干燥所带来的问题都非常重要。
但是，使用加湿器时需要注意合理调节湿度，避免湿度过高引起其他问题，并定期清洁加湿器以防止细菌滋生。
超声波加湿器结构超声波加湿器是一种高效、环保的加湿设备，其工作原理是利用超声波振荡将水雾化成微小的水滴，然后通过风机将水滴吹送到空气中，从而达到增加空气湿度的效果。
一、外壳超声波加湿器的外壳通常采用塑料或金属材料制成，具有防水、防尘、美观等特点。
外壳内部通常包括电源、控制电路、超声波震荡器、风机等主要部件。
二、电源超声波加湿器的电源通常采用交流电源或可充电电池，为整个加湿器提供能源。
电源部分一般包括变压器、整流器、滤波器等，将交流电转化为稳定的直流电供给其他部件使用。
三、控制电路超声波加湿器的控制电路是整个设备的核心部分，它控制着加湿器的开关、工作时间、雾量大小等。
控制电路通常包括微控制器、电子元器件、传感器等，实现智能化控制和调节。
四、超声波震荡器超声波震荡器是实现超声波加湿的关键部件，它利用超声波的振荡作用将水雾化成微小的水滴。
超声波震荡器通常由换能器和超声波震荡片组成，换能器将电能转化为机械能，震荡片则将机械能转化为超声波能量。
五、风机风机是超声波加湿器的另一个关键部件，它负责将雾化后的水滴吹送到空气中。
风机通常采用小型直流风扇或离心风扇，具有噪音低、风量大、寿命长等特点。
六、水箱水箱是存放水的部件，通常采用塑料或不锈钢材料制成。
水箱底部通常有一个进水口，用于向水箱中添加水。
水箱内部通常有一个浮球阀或水位传感器，用于控制水位高度。
七、雾化器雾化器是连接水箱和超声波震荡器的部件，它负责将水从水箱中抽出并输送到超声波震荡器中进行雾化。
雾化器通常采用塑料或不锈钢材料制成，具有密封性好、耐腐蚀等特点。
八、其他附件超声波加湿器还有其他一些附件，如定时开关、湿度传感器、过滤网等。
定时开关可以设置加湿器的工作时间，湿度传感器可以检测空气中的湿度水平，过滤网可以过滤水中的杂质和异味。
超声波加湿器的结构紧凑、美观大方、操作简便，是一种理想的加湿设备。
其核心部件超声波震荡器和风机是实现高效加湿的关键所在。
超声波加湿器作用与原理
简介：
超声波加湿器采用超声波高频振荡的原理，将水雾化为
1—5微米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达
到均匀加湿空气的目的。
与其它品牌加湿器相比：加湿速度快、雾化
细小、耗能量低、防水电源、全身不...
超声波加湿器采用超声波高频振荡的原理，将水雾化为1—5微
米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达到均匀
加湿空气的目的。
与其它品牌加湿器相比：加湿速度快、雾化细小、
耗能量低、防水电源、全身不锈钢打造。
超声波加湿器的特点
1.新型超声波加湿器内部采用集成雾化模块，可更换芯片，维护方便
简单，可以用简单的工具对设备进行维护和检修。
2.超声波加湿器在加湿过程中加湿效率高（接近100%），加湿强度大，喷雾产生的雾粒小而均匀，可迅速达到湿度要求。
3.采用集成雾化机芯自带过水保护装置，可有效地保证雾化机芯在水
位过低时自动停止工作，无需另配设备，节约成本。
4.工业超声波加湿器控制方式多样化，操作方便，湿度全自动控制。
5.湿度液晶显示且自动控制，控制系统配备湿度传感器，控制精度高、反应迅速。
湿度设定后连续工作，无需人员职守，实现准确的智能控制。
6.超声波加湿器采用不锈钢箱体，外观美观大方，耐腐蚀，寿命长。
7.加湿器主机配备高性能自动上水阀、溢水口和放水阀等，可自动和
人工上水两种方式，使用简便、安全可靠。
8.节能型超声波加湿器经过反复试验及多年实际检测，结构紧凑，搭
配合理、节能环保，运作无噪音。
超声波电路原理超声波功率源（或称发生器）是一种用于产生并向超声换能器提供超声能量的装置。
超声波发生器就其激励方式有两种：一种是他激式。
另一种是自激式。
如果按末级功放管所采用的器件类型分，又可分四种：电子管式超声发生器；可控硅逆变式超声发生器；晶体管式超声发生器及功率模块超声发生器。
电子管式与可控硅逆变式目前基本已淘汰，当前广泛使用的是晶体管式发生器。
他激式超声发生器主要包括两部分，前级是振荡器，后级是放大器。
一般通过输出变压器耦合，把超声能量加到换能器上。
而自激式超声发生器是把振荡、功放、输出变压器及换能器集为一体，形成一闭环回路，回路在满足幅度、相位反馈条件，组成一个有功率放大的振荡器。
并谐振于换能器的机械共振频率上。
本文根据超声发生器特点，主要讨论、分析、设计超声发生器的谐振、功放及匹配等相关问题。
一、关于谐振问题<频率自动跟踪>，所谓谐振问题就是要求发生器的输出信号频率能对在工作中变化的换能器谐振频率进行跟踪，也即称频率自动跟踪。
目前常用的频率自动跟踪大致有以下几种方法：1.声跟踪以声耦合方式，从换能器上采集谐振频率的电讯号，然后反馈至前级放大器，使形成自激振荡器。
其原理图1.28 声跟踪超声波发生器原理框图，由图1.28看出，电路是个闭环系统，电路在通电的瞬间产生一个冲击脉冲，此脉冲经预放、功放去激励换能器，换能器按自身固有频率振动。
从而在反馈的声接收器上可得到相同频率的电讯号。
经过电路的移相、选频、预放及功放再去激励换能器，如果满足振荡器的相位，幅度条件，系统将自激振荡，且振荡频率跟踪在换能器的共振频率上。
2.电跟踪所谓“电跟踪”又称反馈自激式振荡器。
大致有以下几种形式（1）阻抗电桥形式的动态反馈系统阻抗电桥形式的动态反馈系统组成的频率自动跟踪电路其原理如下；它是利用电桥平衡原理补偿换能器电学臂的无功与有功分量，借助于差动变量器提取与换能器机械臂振荡电流成正比的反馈电压，使闭环系统在换能器机械共振频率上自振。
超声波发射电路(激发部分)目录一(绪论----------------------------------------------------------------1页1.1课程设计的目的及意义-------------------------------------1页1.2 超声波发射电路的设计思路------------------------------3页1.3 课程设计的任务及要求------------------------------------ 3页二(课程的方案设计与选取---------------------------------------- 4页2.1 课程的方案设计--------------------------------------------- 4页2.2 课程的方案选取--------------------------------------------- 6页三(系统的硬件结构------------------------------------------------- 6页3.1 触发脉冲产生电路------------------------------------------ 7页3.2发射脉冲产生电路------------------------------------------- 8页3.3 换能器部分--------------------------------------------------- 9页四(Protel 99 SE 简介及原理图绘制4.1 Protel 99 SE 相关介绍及原理图绘制--------------------11页五(总结----------------------------------------------------------------12页六(参考文献----------------------------------------------------------14页附录一:超声波发射电路仿真-------------------------------------15页附录二:超声波发射电路原理图----------------------------------17页绪论1.1 课程设计的目的及意义1.1.1 目的科学家们将每秒钟振动的次数称为声音的频率，它的单位是赫兹。
超声波加湿器原理及电路图超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示。
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。
为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。
经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。
振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。
因换能器本身就是一个固有频率约1.7MHZ的晶振，它通过耦合电容加跨接在振荡管基极和电源之间，振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。
换能器受振荡电路激励后产生振荡，这个振荡信号又通过耦合电容反馈到振荡管基极，使振荡电路谐振在1.7MHZ，振荡幅度峰峰值达二百伏左右。
强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾，由送风电扇把水雾吹出从而使室内空气增加湿度。
加湿器的风机有采用220V罩极式异步电机风扇，也有采用12V 仪表风扇。
加湿器的主要故障是不出雾或雾量小。
开启电源开关不出雾，电源指示灯不亮，风机不转多属于电源故障，拆开机壳后先检查电源220V输入保险。
此保险管熔断说明电路有短路性故障，如振荡功率管（BU406）击穿、整流二极管击穿、电源变压器初级绕组短路、开关电源开关管击穿等。
如果开启电源开关后风机会转动，应检查振荡电路板上的二次电源保险是否开路（有机型使用0.5欧姆保险电阻），此保险管一般都加在38V整流后的电源地端。
如果保险管已熔断多是振荡功率管击穿（也有瞬间电流过大烧坏保险管换上保险即可工作的）。
振荡功率管击穿一般不会殃及其它元件，换上新管即可。
BU406耐压400V，功率18W，换新管时要选择直流放大倍数大于50的同型号管子或耐压功率足够的其它NPN 中功率管。
在维修中也发现有的机型使用大功率管的，这样会更加耐用一些。
二次保险完好并且振荡管无损坏，就需通电进行电压检测。
为免换能器脱水振荡发热烧裂，必需先脱开换能器一条引线。
换能器脱水工作轻则性能变差，重会损坏烧裂。
振荡管不要脱开换能器金属框，以免失去散热片过热损坏。
首先测量振荡管集电极对保险管（二次地）是否有50V左右的直流电压，有交流38V 但没有此电压多是电路板有漏水腐蚀开路的地方。
加湿器在水雾环境里工作，电路板遭腐蚀是常有的事。
如果有50V电压，则需测量振荡管be结电压。
用导线将缺水检测干簧管闭合或缺水探针与电源挂通，此时调整雾量电位器be结电压能在0.6V左右变化。
没有此电压说明偏置电路开路，多是电路板上的可调电阻损坏开路或接触不良，此可调电阻的故障率很高。
这里还要强调一点，就是振荡管be结击穿也会造成无偏置电压，所以确定振荡管良好是进行这一步检查的前提。
在检查并排除上述故障后，可用示波器观察振荡管发射极波形，应0.65MHZ 约20V的振荡波形。
在观察过程中把换能器被脱开的引线接触一下原焊点，振荡波形立刻发生变化，频率将谐振在1.7MHZ。
如果振荡频率无变化说明换能器失效，与换能器串联的47n耦合电容失效也会造成这种现象。
失效的换能器一般表面金属膜已经开裂或剥落，还有的压电陶瓷片已经破碎。
外型完好但确已失效的换能器也有。
换能器背面有两根引线，外圈与表面一体常用黑线或黄线，要接与电源相连的一点，中心引线常用红线，接偶合电容一点。
经上述检修后加水试机能看到换能器表面的水被激起水柱和雾化效果。
有雾但雾小，首先检查换能器是否干净，换能器在使用一段时间后表面会凝结一层水垢，需拆下换能器进行清理。
如清理后出雾仍然很小就是换能器性能不良，需更换换能器。
如果手头没有配件，对采用变压器供电的机型可在整流桥后并联一个470Uf/63V的电解电容，以提高电源供电效率而增加雾量。
一、电路和工作原理整机电路如图 1 所示，主要有电源和超声波振荡两部分电路组成。
电源由AC220V 市电通过以场效应管(4N60B) 作振荡的开关稳压电源，输出38V 和12V 两路。
其中38V 供超声波振荡电路；12V 供直流电机FA( 风扇) 。
图中VR2(5.1k Ω) 为调节雾化加湿程度控制器，LED1( 红色) 为缺水指示灯( 该家电应注意随时加水) ，LED2 为( 绿色) 加湿指示灯。
该加湿器常见故障是不能加湿，风扇不转，但不能加湿的LED2 绿色指示灯并未亮。
此故障常见为电源供电部分发生故障较多，如Fu(1.6A) 保险管熔断，若管内有严重发黑的痕迹，必有击穿短路现象，要仔细检查D1 ～D4 ，C1 ，ZD9 ，Q3 和IC1 、IC2 、D12 、D13 等相关元件。
只有检查出故障原因后才能更换上同规格1.6A 保险管通电。
其次是超声波振荡Q2(BU406) 换能器件DT 、VT 干簧管、C3 、C4 、C5 等主要元件损坏或性能不良，导致超声波形成电路不能正常工作。
另外．虽然缺水指示灯LED1 未亮。
但因盛水不足或电路Q1 损坏，电路自动保护，加湿器也不工作。
风扇FA 不能启动。
先查供电CT ∥2T5 接插件及12V 电压是否正常，如没有12V 电压，再查D13 、C4 是否击穿。
电机本身是否烧坏或其内部有无阻塞现象，可以更换电机或清洗加油。
加湿器使用功效降低。
主要是雾化湿气很弱。
调节VR2 到最大也不见效，这除了供电不足，超声波振荡电路性能变劣，换能器件DT 性能不良外，还有使用中未及时清除盛水池内水垢及加水水质差等。
若有污垢会降低DT 换能作用。
加湿器功能下降。
二、维修实例[ 例1] 使用一年后，功效逐步降低，雾气变弱。
经调节VR2 至最大范围内也无效，更换Q2 ，BU406 也无明显变化，进一步检查电路元件也无明显异常，但发现盛水池内比较脏。
换能器件表面及水池底部池壁上都积了一层白色水垢，用洗洁精擦拭多遍将污物彻底清除后安装好再通电，果然有明显效果。
[ 例2] 不能加湿，通电后无显示，风扇不转。
首先检查电源部分，发现又是保险管烧断，但管并不发黑，无明显痕迹。
采用电源脱离的方式，接入自备假负载单独检测，并换上一只1.5A 的保险管试通电，约10秒左右又烧了，按先前掌握的经验，仔细检查相关元件，发现整流桥D1 ～D4 其中的一只D2(1N4007) 正反电阻都很小，取下进一步检查，发现已击穿，换上一只1N4007 整流管后电源工作一恢复正常。
[ 例3] 不能加湿，通电后LED2 不亮，查电源部分。
FU保险已烧断，管内呈浮白色。
检查电源电路。
相关元件未发现明显异常，怀疑场效应管4N60B ，因这种场效应管用一般万用表难判断，故用一只4N 60C 直接替换，但通电仍不能正常工作。
于是接入灯泡假负载试查，灯泡亮了约有一分钟，说明电源部分已进入了工作状态。
为了安全和缩小故障范围．将CT ／ZTl 插件脱开，单独检查电源部分，在CTl 输出端自备假负载( 用汽车上12V ／8W 照明灯 4 只并联雨~5.6DJ10W 水泥电阻串联后代替负载) ，开机后快速检测输出端电压为52V ，电流2A 均偏高，马上断电。
又查电源发现IC2 性能不良，更换后再通电，电源工作正常。
此时测出电压为40V ，电流 1.8A ，恢复正常情况。
为此再判断Q3 ，用一般指针式万用表如图 2 所示检测Q3(4N60) 各脚正反向电阻，只有G-D 两极之间正测7k Ω电阻，反测为无穷大，其他各极间均为无穷大．正常。
[ 例5] 通电后加湿指示灯LED2 不亮，无汽化现象。
将电源和加湿振荡电路脱开，查电源供电正常，分别有40V(38V) 和12V(14V) ，说明故障在超声波振荡部分。
查相关元件无异常，而是因受潮接插件件L 已氧化锈蚀。
经过将CT1 ／ZT1 ～CT4 ／ZT4 清理处理后恢复通电试用，一切正常。
[ 例6] 雾化功能降低。
根据以往经验，换能器件DT 是关键元件．但更换后仍无好转，再将超声波振荡电路中C3 ～C5 仔细检测，发现C4(O.47 μF) 容量明显下降，并有漏电现象，换上新电容后通电使用恢复原来功能。
