直接还原铁生产工艺

新一代Midrex钢铁生产工艺李友佳王薇(首钢技术研究院科技信息所)1概述目前，全世界有十几种直接还原法实现了工业生产，共有百余家直接还原铁生产厂。

Midrex 法近几年产量虽然有所下降，但仍然是最主要的直接还原铁生产工艺。

2004年Midrex直接还原法所生产的直接还原铁产量占世界直接还原铁总产量的64.1％，HYL-III工艺所生产的直接还原铁产量占18.9％，其他工艺包括气基和煤基工艺约占17％。

2 Midrex工艺原料Midrex工艺属于直接还原炼铁法，是成熟的气基工业生产方法，它主要应用于盛产石油或天然气的国家。

把石油或天然气通过转化器变成还原气体，用此气体还原矿石，其工艺流程如图1所示。

图1 Midrex法DRI生产工艺流程Midrex—Ross公司是竖炉技术和矿石加工用化学气体行业的先驱，Midrex就是该公司于60年代开发的直接还原铁工艺。

自1969年以来，Midrex公司消耗了27Mt块矿和118Mt球团矿，并且成功地采用了100％球团、100％块矿以及球团与块矿的混合矿进行生产。

Midrex工艺允许厂家灵活地选择铁矿矿源。

正在生产的Midrex厂已大批量采用了46种铁矿，其中球团矿20种，天然铁矿石26种。

实际上，由于工业生产和实际应用方面的原因，大多数厂家都限制它们的矿源数，仅采用几种。

统计表明，1991年Midrex直接还原厂所用原料中球团矿占78％，而块矿只占20％。

另外，对适合于Midrex直接还原工艺及其炼钢的铁氧化物原料的选择还应从化学和物理特性以及还原特性几方面加以考虑。

铁氧化物原料化学成分的重要性通常取决于最终使用者而非直接还原工艺。

随着三十多年来直接还原技术的进步，铁氧化物原料的化学成分对Midrex工艺来说已变得不太重要了。

然而化学成分对其后的DRI炼钢工艺却非常重要。

在直接还原工艺中，就原料而论，唯一的主要化学变化是从铁氧化物中脱氧，没有熔炼或精炼发生，基本上氧化铁原料中的所有杂质和脉石都存留在还原产品中。

焦炉煤气生产直接还原铁技术研究一、技术背景。

进展直接还原铁生产是电炉钢短流程进展的需要。

我国钢铁产量已持续连年居世界第一名，但钢铁工业结构不合理，主要体此刻低附加值产品多余，而高级钢材仍需入口。

随着我国钢铁工业结构的调整和对钢铁产品质量要求的提高，电炉钢短流程必然会取得较快进展。

传统的电炉冶炼以废钢作为主要原料，而我国废钢资源不足，每一年的废钢入口量都在1000万吨以上；另外，废钢中杂质元素的不断积累会对优质钢的生产造成不利影响。

直接还原铁作为废钢的重要替代品是电炉炼钢的理想原料，它具有纯净度高、成份稳固等长处，是进展钢铁生产短流程的基础。

利用焦炉煤气生产直接还原铁是钢铁行业实现节能减排的有效途径。

传统炼铁工艺受焦煤资源欠缺的影响，其进展受到制约。

进展直接还原铁生产不仅能够改变传统炼铁工艺长期以来对焦煤的依赖，同时能够减少二氧化碳排放量(与煤基直接还原相较，吨铁CO2排放量能够从2000kg降低到400kg以下），符合钢铁工业可持续进展的技术要求，是钢铁行业实现节能减排的有效途径。

多余焦炉煤气的存在为进展气基直接还原提供了根本动力。

我国焦化企业每一年产生大量多余的焦炉煤气，这为开展焦炉煤气竖炉法生产直接还原铁提供了可能。

另外，随着热风炉（和加热炉)技术的进步，利用单一的高炉煤气就可以够实现1300℃的风温，这使得利用低热值的煤制气加热焦炉（或用于加热炉），从而置换出部份焦炉煤气用于直接还原铁生产成为可能，这在必然程度上扩大了焦炉煤气的来源，为焦炉煤气规模化生产直接还原铁提供了保障。

焦炉煤气利用方式的选择。

两种途径：燃料化和资源化。

焦炉煤气中CH4：25%〜26%，H2 : 56%〜%，H2发烧值仅为2580kCal/m3约为曱烷的四分之一，因此，将焦炉煤气作发烧剂不尽合理。

由于氢气的还原潜能远远高于CO，因此将焦炉煤气用作还原剂更有利于其化学能的合理利用。

与天然气相较焦炉煤气中的甲烷含量更低，这使得其重整负荷减轻，耗氧量减少，能量消耗也降低。

直接还原铁生产工艺铁生产工艺是指将铁矿石加工成熔融的铁的工艺过程。

这个过程涉及到多个步骤，包括矿石的破碎、研磨、还原和熔炼。

在本文中，我们将详细介绍铁的生产工艺及其各个步骤。

首先是矿石的破碎和研磨。

铁矿石通常是硬质的岩石，包含铁和一些非铁物质。

为了将铁从矿石中分离出来，首先需要将矿石破碎成较小的颗粒。

这通常通过使用破碎机完成，破碎后的矿石通常有不同大小的块状或颗粒状。

接下来是还原步骤。

还原是将氧化铁还原为金属铁的过程。

铁的主要矿石是赤铁矿，其中主要包含氧化铁。

为了将氧化铁还原为金属铁，需要将矿石暴露在高温和还原性气氛中。

常用的还原剂包括焦炭和煤炭。

在高温下，焦炭中的碳会与氧化铁反应，生成一氧化碳和金属铁。

这个反应通常在高炉中进行。

高炉是一个巨大的建筑，具有特定的构造和设计，以便在高温和高压下进行还原反应。

还原反应会生成熔融的铁和一些其他非铁杂质，如硅、锰、磷等。

这个熔融的铁被称为铁水。

铁水通常含有3-4%的碳，这是因为焦炭中的碳在还原过程中溶解到铁中。

然而，为了生产不同类型的铁和钢，通常需要调整铁水中的碳含量。

这可以通过转炉等其他工艺来完成。

最后是熔炼步骤。

熔炼是将铁水转化为不同类型的铁和钢的过程。

熔炼通常包括炉外和炉内两个阶段。

在炉外阶段，铁水被倒入钢包中，并添加一些合金元素和其他调整剂，以调整铁水的化学成分。

在这个阶段，还会进行一些化学分析和实验室测试，以确保铁水达到所需的质量标准。

在炉内阶段，钢包被转移到炉内，并加热到高温。

在这个温度下，铁水会进一步净化和冶炼，以去除残留的杂质。

这通常通过吹氧的过程来完成，即将氧气从底部吹入钢包中。

氧气与铁中的碳和其他杂质反应，生成气体，从而进一步提高铁的纯度。

最后，经过一系列的处理和冷却过程，铁水被铸造成不同形状的铁和钢产品，例如铸铁管、钢板、钢筋等。

总的来说，铁的生产工艺涉及多个步骤，包括矿石的破碎和研磨、还原和熔炼。

这些步骤需要高温、特定的还原剂和合金元素等条件。

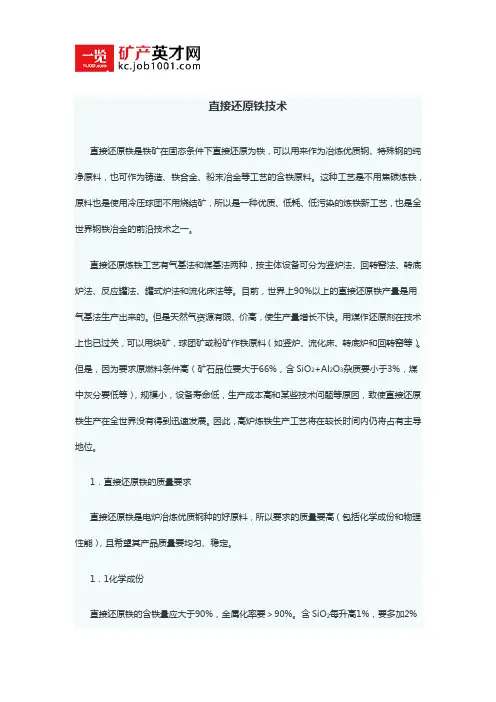

直接还原铁技术直接还原铁是铁矿在固态条件下直接还原为铁，可以用来作为冶炼优质钢、特殊钢的纯净原料，也可作为铸造、铁合金、粉末冶金等工艺的含铁原料。

这种工艺是不用焦碳炼铁，原料也是使用冷压球团不用烧结矿，所以是一种优质、低耗、低污染的炼铁新工艺，也是全世界钢铁冶金的前沿技术之一。

直接还原炼铁工艺有气基法和煤基法两种，按主体设备可分为竖炉法、回转窑法、转底炉法、反应罐法、罐式炉法和流化床法等。

目前，世界上90%以上的直接还原铁产量是用气基法生产出来的。

但是天然气资源有限、价高，使生产量增长不快。

用煤作还原剂在技术上也已过关，可以用块矿，球团矿或粉矿作铁原料（如竖炉、流化床、转底炉和回转窑等）。

但是，因为要求原燃料条件高（矿石品位要大于66%，含SiO2+Al2O3杂质要小于3%，煤中灰分要低等），规模小，设备寿命低，生产成本高和某些技术问题等原因，致使直接还原铁生产在全世界没有得到迅速发展。

因此，高炉炼铁生产工艺将在较长时间内仍将占有主导地位。

1．直接还原铁的质量要求直接还原铁是电炉冶炼优质钢种的好原料，所以要求的质量要高（包括化学成份和物理性能），且希望其产品质量要均匀、稳定。

1．1化学成份直接还原铁的含铁量应大于90%，金属化率要＞90%。

含SiO2每升高1%，要多加2%的石灰，渣量增加30Kg/t，电炉多耗电18.5kwh。

所以，要求直接还原铁所用原料含铁品位要高：赤铁矿应＞66.5%，磁铁矿＞67.5%，脉石（SiO2+Al2O3）量＜3%～5%。

直接还原铁的金属化率每提高1%，可以节约能耗8～10度电/t。

直接还原铁含C＜0.3%，P＜0.03%，S＜0.03%，Pb、Sn、As、Sb、Bi等有害元素是微量。

1．2物理性能回转窑、竖炉、旋转床等工艺生产的直接还原铁是以球团矿为原料，要求粒度在5～30mm。

隧道窑工艺生产的还原铁大多数是瓦片状或棒状，长度为250～380mm，堆密度在1.7～2.0t/m3。

电炉dri生产工艺
电炉DRI（直接还原铁）生产工艺是一种利用天然气或其他气体作为还原剂，将铁矿石直接还原成铁的工艺。

这种工艺通常包括以下几个主要步骤：
1. 铁矿石预处理，首先，铁矿石需要经过破碎和磨矿等预处理工序，以便使其颗粒大小适合于电炉内的还原反应。

2. 还原反应，在电炉中，将经过预处理的铁矿石与天然气或其他气体一起注入，通过高温还原反应，将铁矿石中的氧化铁还原成金属铁。

这一步骤需要严格控制温度、气氛和还原剂的流量，以确保还原反应能够高效进行。

3. 熔炼和收集，在还原反应完成后，得到的金属铁与其他杂质和残余物质一起熔化，并通过特定的工艺进行分离和收集，得到高纯度的直接还原铁产品。

4. 尾气处理，在电炉DRI生产工艺中，还需要对产生的尾气进行处理，以减少对环境的影响。

尾气处理通常包括除尘、脱硫和脱氮等步骤，以确保排放符合环保标准。

总的来说，电炉DRI生产工艺是一项复杂的工程系统，涉及材料科学、化学工程、热力学等多个领域的知识，需要严格控制各个环节，以确保生产出高质量的直接还原铁产品。

同时，随着环保意识的提高，工艺中的尾气处理也变得越来越重要。

希望这些信息能够对你有所帮助。

我国煤基直接还原炼铁工艺发展摘要:对我国目前主要应用的直接还原工艺—回转窑、隧道窑、转底炉以及新发展的直接还原技术做了简要的介绍,分析了各种工艺的优缺点;针对钒钛磁铁矿冶炼,攀钢采取了转底炉—电炉联合使用的直接还原工艺,并新建一条年处理能力10万t钒钛矿的生产试验线.关键词:直接还原;转底炉;回转窑;隧道窑0 引言直接还原法是以气体燃料、液体燃料或非焦煤为能源,在铁矿石(或含铁团块)软化温度以下进行还原得到金属铁的方法.其产品呈多孔低密度海绵状结构,被称为直接还原铁(DRI)或海绵铁.直接还原实现了无焦炼铁,比高炉炼铁碳耗低、CO2排放少,有利于节省能源、保护环境.海绵铁杂质成分低,是冶炼优质钢的原料,也可作为高炉炼铁、转炉炼钢、铸铁、铁合金、粉末冶金的原料,有色冶金的置换剂、水处理的脱氧剂等,应用范围广、需求量大[1].2008年我国直接还原铁消费量为260 万t,但产量仅为60多万吨,远不能满足国内需求.随着我国电炉炼钢规模的不断扩大,废钢价格不断攀升,直接还原铁供不应求,市场潜力巨大,因此,在我国因地制宜发展直接还原工艺势在必行.直接还原按照还原剂的不同分为气基还原和煤基还原两大类,气基还原主要包括Midrex法和HYL—Ⅲ法,具有生产规模大、成本低、环境影响小等优点[2].煤基直接还原包括回转窑法、转底炉法等,与气基还原相比,生产规模较小、产量较低.虽然气基直接还原工艺占据了大部分的直接还原生产能力,但其需用天然气做燃料.在我国,由于天然气相对缺乏,使气基发展受到限制,而我国的煤炭储量却较为丰富,这一资源条件决定了现阶段我国以煤基直接还原法为主,因此,深入研讨煤基直接还原的生产工艺对我国的直接还原工业发展具有深远的意义.1 直接还原工艺简介1.1 回转窑回转窑直接还原主要有三种工艺方案,一步法:精矿配加粘结剂制成生球铺布在移动的链篦机上,利用回转窑高温废气进行干燥预热后直接进入回转窑生产DRI,所有工序在一条流水线上连续完成;二步法:先用精矿烧制成氧化球团再将其送入回转窑生产DRI,造球和还原分别独立进行,故称"二步法";冷固球团法:与一步法相似,先将精矿配加特殊粘结剂造球,在较低温度下(200 ℃)干燥固结,然后送入回转窑还原,省略了高温焙烧氧化固结的过程[3].回转窑工艺具有代表性的SL/RN法流程如图1所示.铁矿石、煤粒、熔剂等原料从窑尾加入回转窑中,窑体缓慢旋转使炉料在升温和反应的同时向出料端移动.窑头外设有烧嘴燃烧燃料,形成的废气则由窑尾排除.炉料与炉气逆向运动,炉料在预热段被加热,使水分蒸发和石灰石分解,达到800 ℃后,煤中的固体碳开始还原铁矿石中的氧化铁,直到获得海绵铁或铁料,而碳则转变成CO气体,CO在氧化区被燃烧成CO2,放出热量以满足还原反应的要求.回转窑内反应温度控制在1 100 ℃以下,经8~10 h完成还原反应后出窑.产品排出窑后进入回转冷却筒冷却得到海绵铁或粒铁,也可以送电炉直接炼钢.与高炉工艺相比较,回转窑工艺设备简单,投资少,适用于地方钢铁工业,弥补了高炉—转炉工艺的不足,此外,回转窑还适用于复合矿冶炼,冶金灰尘及各种工业废渣的回收利用,减少环境污染,降低了钢铁生产能耗.同时,回转窑工艺也存在一些缺点,包括窑内结圈、还原温度低(1 100 ℃以下)、流程长、对块矿或球团矿冷强度要求高、要求使用低硫煤等[4].我国山东鲁中矿山公司通过采取提高冷固烧结球团的冷热态强度、加强还原煤的选择和管理、优化回转窑的送风、抛煤、控温温度等措施,预防并降低回转窑结圈,取得了较好的收效.图1 SL/RN法工艺流程1.2 隧道窑隧道窑工艺即将精矿粉、煤粉、石灰石粉,按照一定的比例和装料方法,分别装入还原罐中,然后把罐放在罐车上,推入条形隧道窑中或把罐直接放到环形轮窑中,料罐经预热到1 150 ℃加热焙烧和冷却之后,得到直接还原铁.目前江苏永钢集团拥有两条260 m长煤气隧道窑,为亚洲最长隧道窑.隧道窑生产海绵铁工艺流程如图2所示.图2 隧道窑生产海绵铁工艺流程煤基隧道窑直接还原工艺具有技术成熟、作简单的特点,可因地制宜采用此工艺,利用当地小型分散的铁矿及煤矿资源优势,发展直接还原铁生产,为电炉提供优质原料.但是,总体上讲,我国隧道窑直接还原中存在生产规模较小、能耗高、污染严重、缺乏稳定的原料供应渠道等问题[5],所以,提高机械化程度、改变原料入炉方式、改进燃料及其燃烧、增设余热回收等成为各厂家不断努力改进工艺的方向.我国已建成或正在建设的隧道窑有100多座,约70多个单位规划建设产能5~30 万t/a的隧道窑直接还原铁厂,在不断总结实践经验的基础上,改进现行工艺,开发出诸如大型隧道窑直接还原、AMR—CBI隧道窑直接还原工艺、宽体球状海绵铁隧道窑、L-S快速还原工艺等多种新技术,掀开了隧道窑工艺规模扩大、产能提高、机械及自动化提升的序幕.1.3 转底炉转底炉煤基直接还原是最近几十年间发展起来的炼铁新技术,代表工艺为Fastmet,它由美国Midrex公司与日本神户制钢于20世纪60年发,是采用环形转底炉生产直接还原铁的一种方法.经过多年的半工业性试验和深入的可行性研究,现已完成工艺作参数和装置设计的优化.Fastmelt和ITmk3工艺是在此基础上增加对直接还原铁的处理.图3显示了这三种以转底炉为主体的直接还原工艺流程.图3 转底炉直接还原工艺流程煤粉与铁精粉按比例混匀制成球团,干燥后以1~3层球铺放在转底炉床面,随着炉底的旋转,炉料依次经过预热区、还原区和冷却区.还原区内球团被加热到1 250~1 350 ℃,由于煤粉与铁氧化物紧密接触,铁氧化铁被碳迅速还原成DRI,成品在800~1 000 ℃左右连续从转底炉卸出.球团矿在炉底停留8~30 min,这取决于原料特性、料层厚度及其他因素,成品可作电炉热装炉料或者转炉炉料,也可冷却或生产热压块(HBI).Fastmet工艺技术特点:①在高温敞焰下加热实现快速还原,反应时间只需10~20 min,生产效率高;②原料来源广泛,铁原料方面,除使用高品位粉矿、精矿外,还可用氧化铁皮、代油铁泥、炼钢粉尘、含En、Pb、As等有害杂质的铁矿等;还原剂方面,除煤以外焦末、沥青均可利用,不必担心出现结圈问题;③炉料相对炉底静止,对炉料强度要求不高;④废气中含有大量显热,可用作预热空气、干燥原料等[6]. Fastmelt工艺流程基本与Fastmet一致,只是在后续添加一个熔炉来生产高质量的液态铁水.Itmk3工艺是使金属化球团在转底炉中还原时熔化,生成铁块(Nuggets),同时脉石也熔化,形成渣铁分离.当然转底炉也存在着设备复杂、炉内气氛难控制、传热效率低以及对还原剂硫含量要求严格的缺点.就目前转底炉工艺开发的水平和规模而论,与高炉还有较大差距,但仍存在发展的广阔空间,天津荣程联合钢铁集团已兴建一条100万t级Fastmet生产线,建成目前世界最大的转底炉.另外,用转底炉可处理一些特殊铁矿,如含锌、铅、砷等有害杂质,或含镍、钒、钛等有用元素,均可利用转底炉的工艺优势,或高温挥发,或选择性还原,配合后续工艺,实现资源综合利用.马钢尘泥脱锌转底炉工程项目于2008年5月开工建设,2009年7月6日正式竣工投产,建成了整套转底炉(RHF)脱锌工艺技术装置,不仅解决了含锌尘泥循环利用的后顾之忧,而且将综合利用技术上升到高品质资源化水平.1.4 其他新工艺1.4.1 PF法煤基竖炉直接还原工艺中冶集团北京冶金设备研究设计总院,结合国内情况创新发明了PF法竖炉直接还原工艺.PF法是在吸收K-M法外热式竖炉煤基直接还原工艺的经验基础上,设计的以一种中国特色的罐式还原炉为主反应器的直接还原法.这种工艺技术可靠,技术经济指标在各种煤基直接还原工艺中属先进水平.PF法直接还原工艺流程如图4所示.图4 PF法直接还原工艺流程PF法直接还原工艺主要特点[1]:1)主体设备选用外热式竖炉,预热、还原、冷却三段根据不同的作用和温度选用不同材质和结构,便于传热和化学反应进行,提高热效率和设备寿命.2)原燃料适用性强,对精矿、还原剂和燃料没有特殊要求.3)采用外配碳工艺,还原剂适当过量,扩大了煤的选用范围,造球工艺也因不定量配入煤粉而简化,球团强度较高,DRI质量较好.4)多个反应罐可并列组成任意规模的还原设备,设计和组织生产灵活.1.4.2 低温快速还原新工艺2004年钢铁研究总院提出了低温快速冶金新工艺.新工艺利用纳米晶冶金技术的特点将铁矿的还原温度降低到700 ℃以下.新流程分为气基和煤基两种方法,工艺流程如图5、图6所示.图5 煤基低温快速还原新工艺图6 气基低温快速还原新工艺煤基法使用煤粉为还原剂,在700℃左右快速还原铁精矿粉;气基法使用还原性气体还原铁精矿粉,还原温度可低于600℃.新工艺具有能耗低、环境友好等特点,省去了烧结或造球工艺,缓解了钢铁行业对焦煤的依赖,符合我国国情[7].2 攀钢现状钒钛磁铁矿是攀西地区的特色资源,与普通矿相比,钒钛矿直接还原温度较高、还原时间较长,还原过程产生特有的膨胀粉化现象,因此,存在竖炉结瘤、流化床失流和黏结、回转窑结圈等技术难题.高炉流程冶炼钒钛矿,只回收了铁和钒,钛进入高炉渣没有回收,造成钛资源的大量流失.2005年以来,攀钢科研人员在充分吸收、借鉴新流程及相关研究成果的基础上,通过大量的试验研究,针对钒钛磁铁矿特点,提出并验证了钒钛磁铁矿"转底炉直接还原—电炉深还原—含钒铁水提钒—含钛炉渣提钛"工艺路线,彻底打通了钒钛矿资源综合利用新工艺流程,稳定获得了质量满足要求的低碳生铁、达到GB3283-87要求的片状V2O5和PTA121质量要求的钛白产品.依托该研究成果,攀钢集团攀枝花钢铁研究院于2008年5月4日正式启动了攀钢10 万t/a钒钛矿资源综合利用新工艺中试线工程项目,新建一条转底炉—熔分电炉联合使用,年处理能力10万t钒钛矿的试验生产线,为更深入地研究实践,实现转底炉处理钒钛矿的规模化生产提供了广阔的平台.中试线工艺流程如图7所示.本流程采用硫含量较低的白马铁精矿,还原剂采用无烟煤煤粉,粘结剂为有机粘结剂,原料混合后经高压压球机压球,生球烘干后进入转底炉系统.球团在转底炉内停留10~30 min后出料,金属化球团直接热装进入熔分电炉,在一定温度下还原后,产出含钒铁水及含钛炉渣.继续对铁水进行脱硫、提钒后,得到半钢、脱硫渣及钒渣,半钢进入铸铁机铸铁,生产出铸铁块.钛渣制取钛白,实验室条件下钛回收率达到80%以上;钒渣制取钒氧化物(V2O5),实验室条件下,钒回收率达到65%以上.与高炉流程相比,转底炉流程采用100%钒钛矿冶炼,克服了高炉流程必须配加普通矿的不足,在当前铁资源紧张的形势下,有助于充分发挥攀西地区资源优势,拉动区域经济发展.此外,转底炉流程的铁精矿不需烧结处理,不使用焦炭,从根本上避免了烧结烟气脱硫、焦煤资源采购困难以及环保压力大等问题.3 结语图7 资源综合利用中试线工艺流程煤炭资源总量丰富、焦煤短缺,铁矿资源储量大、富矿少、贫矿和共生矿多是中国钢铁工业面临的现实状况.这种能源、资源结构给煤基直接还原法生产海绵铁的发展提供了机遇.转底炉直接还原技术由于在生产率、规模化、投资费用、单位成本等方面都占有明显的优势,可作为发展直接还原技术的首选工艺.鉴于转底炉处理钒钛磁铁矿技术尚属世界首创,并无较多的经验借鉴,因此要大力开展针对钒钛磁铁矿直接还原的基础研究工作,在实践中借鉴各种直接还原方法已取得的成果,开拓创新,开创钒钛矿直接还原新纪元.参考文献[1] 陈守明,黄超,张金良.煤基竖炉直接还原工艺//2008年非高炉炼铁年会文集.中国金属学会,2008:132-135.[2] 杨婷,孙继青.世界直接还原铁发展现状及分析.世界金属导报,2006.[3] 刘国根,邱冠周,王淀佐.直接还原炼铁中的粘结剂.矿产综合利用,2001(4):27-30.[4] 韩跃新,高鹏,李艳军.白云鄂博氧化矿直接还原综合利用前景.金属矿山,2009 (5):1-6.[5] 魏国,赵庆杰,沈峰满,等.非高炉生产技术进步//2004年全国炼铁生产技术暨炼铁年会文集.2004:878-882.[6] 陶晋. 环形转底炉直接还原工艺现状及发展趋势. 冶金信息工作, 1997.6.[7] 郭培民,赵沛,张殿伟.低温快速还原炼铁新技术特点及理论研究.炼铁,2007,26(1): 57-60.来源：攀枝花钢铁研究院网站。

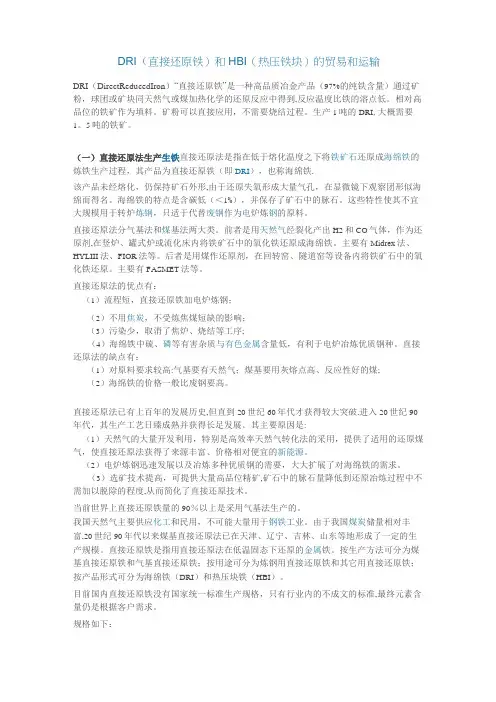

DRI（直接还原铁）和HBI（热压铁块）的贸易和运输DRI（DirectReducedIron）“直接还原铁”是一种高品质冶金产品（97%的纯铁含量）通过矿粉，球团或矿块同天然气或煤加热化学的还原反应中得到,反应温度比铁的溶点低。

相对高品位的铁矿作为填料。

矿粉可以直接应用，不需要烧结过程。

生产1吨的DRI,大概需要1。

5吨的铁矿。

（一）直接还原法生产生铁直接还原法是指在低于熔化温度之下将铁矿石还原成海绵铁的炼铁生产过程，其产品为直接还原铁（即DRI），也称海绵铁.该产品未经熔化，仍保持矿石外形,由于还原失氧形成大量气孔，在显微镜下观察团形似海绵而得名。

海绵铁的特点是含碳低（＜1%），并保存了矿石中的脉石。

这些特性使其不宜大规模用于转炉炼钢，只适于代替废钢作为电炉炼钢的原料。

直接还原法分气基法和煤基法两大类。

前者是用天然气经裂化产出H2和CO气体，作为还原剂,在竖炉、罐式炉或流化床内将铁矿石中的氧化铁还原成海绵铁。

主要有Midrex法、HYLIII法、FIOR法等。

后者是用煤作还原剂，在回转窑、隧道窑等设备内将铁矿石中的氧化铁还原。

主要有FASMET法等。

直接还原法的优点有：（1）流程短，直接还原铁加电炉炼钢；（2）不用焦炭，不受炼焦煤短缺的影响；（3）污染少，取消了焦炉、烧结等工序;（4）海绵铁中硫、磷等有害杂质与有色金属含量低，有利于电炉冶炼优质钢种。

直接还原法的缺点有：（1）对原料要求较高:气基要有天然气；煤基要用灰熔点高、反应性好的煤;（2）海绵铁的价格一般比废钢要高。

直接还原法已有上百年的发展历史,但直到20世纪60年代才获得较大突破.进入20世纪90年代，其生产工艺日臻成熟并获得长足发展。

其主要原因是:（1）天然气的大量开发利用，特别是高效率天然气转化法的采用，提供了适用的还原煤气，使直接还原法获得了来源丰富、价格相对便宜的新能源。

（2）电炉炼钢迅速发展以及冶炼多种优质钢的需要，大大扩展了对海绵铁的需求。

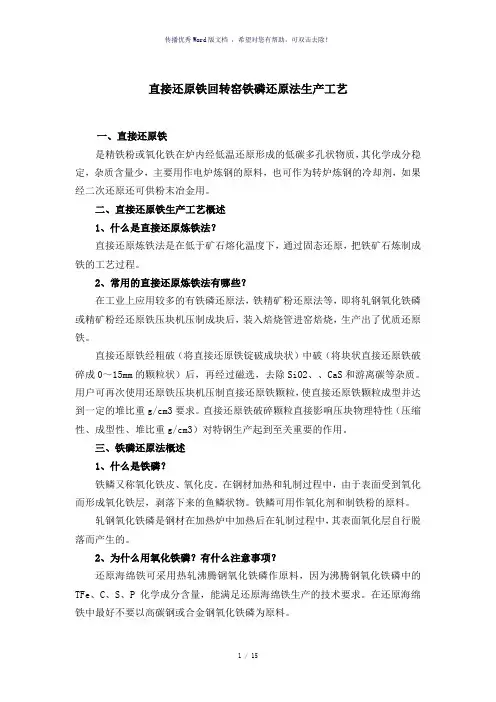

直接还原铁回转窑铁磷还原法生产工艺一、直接还原铁是精铁粉或氧化铁在炉内经低温还原形成的低碳多孔状物质，其化学成分稳定，杂质含量少，主要用作电炉炼钢的原料，也可作为转炉炼钢的冷却剂，如果经二次还原还可供粉末冶金用。

二、直接还原铁生产工艺概述1、什么是直接还原炼铁法？直接还原炼铁法是在低于矿石熔化温度下，通过固态还原，把铁矿石炼制成铁的工艺过程。

2、常用的直接还原炼铁法有哪些？在工业上应用较多的有铁磷还原法，铁精矿粉还原法等，即将轧钢氧化铁磷或精矿粉经还原铁压块机压制成块后，装入焙烧管进窑焙烧，生产出了优质还原铁。

直接还原铁经粗破（将直接还原铁锭破成块状）中破（将块状直接还原铁破碎成0～15mm的颗粒状）后，再经过磁选，去除SiO2、、CaS和游离碳等杂质。

用户可再次使用还原铁压块机压制直接还原铁颗粒，使直接还原铁颗粒成型并达到一定的堆比重g/cm3要求。

直接还原铁破碎颗粒直接影响压块物理特性（压缩性、成型性、堆比重g/cm3）对特钢生产起到至关重要的作用。

三、铁磷还原法概述1、什么是铁磷？铁鳞又称氧化铁皮、氧化皮。

在钢材加热和轧制过程中，由于表面受到氧化而形成氧化铁层，剥落下来的鱼鳞状物。

铁鳞可用作氧化剂和制铁粉的原料。

轧钢氧化铁磷是钢材在加热炉中加热后在轧制过程中，其表面氧化层自行脱落而产生的。

2、为什么用氧化铁磷？有什么注意事项？还原海绵铁可采用热轧沸腾钢氧化铁磷作原料，因为沸腾钢氧化铁磷中的TFe、C、S、P化学成分含量，能满足还原海绵铁生产的技术要求。

在还原海绵铁中最好不要以高碳钢或合金钢氧化铁磷为原料。

3、什么是铁磷还原法？有哪些类型？铁鳞还原法就是以铁鳞为原料的直接还原法生产工艺。

铁鳞还原法生产过程可分为粗还原与精还原。

在粗还原过程中，铁氧化物被还原，铁粉颗粒烧结与渗碳。

增高还原温度或延长保温时间皆有利于铁氧化物还原、铁粉颗粒烧结，但会生产部分渗碳。

鉴于在精还原过程中脱碳困难，在粗还原过程中，控制铁氧化物还原到未渗碳的程度是必要的。

DRI ( 直接还原铁)和HBI （热压铁块）的贸易和运输DRI ( Direct Reduced Iron) “直接还原铁”是一种高品质冶金产品（97%的纯铁含量）通过矿粉，球团或矿块同天然气或煤加热化学的还原反应中得到，反应温度比铁的溶点低。

相对高品位的铁矿作为填料。

矿粉可以直接应用，不需要烧结过程。

生产1吨的DRI，大概需要1.5吨的铁矿。

（一）直接还原法生产生铁直接还原法是指在低于熔化温度之下将铁矿石还原成海绵铁的炼铁生产过程，其产品为直接还原铁（即DRI），也称海绵铁。

该产品未经熔化，仍保持矿石外形，由于还原失氧形成大量气孔，在显微镜下观察团形似海绵而得名。

海绵铁的特点是含碳低（＜1％），并保存了矿石中的脉石。

这些特性使其不宜大规模用于转炉炼钢，只适于代替废钢作为电炉炼钢的原料。

直接还原法分气基法和煤基法两大类。

前者是用天然气经裂化产出H2和CO气体，作为还原剂，在竖炉、罐式炉或流化床内将铁矿石中的氧化铁还原成海绵铁。

主要有Midrex法、HYL Ⅲ法、FIOR法等。

后者是用煤作还原剂，在回转窑、隧道窑等设备内将铁矿石中的氧化铁还原。

主要有FASMET法等。

直接还原法的优点有：（1）流程短，直接还原铁加电炉炼钢；（2）不用焦炭，不受炼焦煤短缺的影响；（3）污染少，取消了焦炉、烧结等工序；（4）海绵铁中硫、磷等有害杂质与有色金属含量低，有利于电炉冶炼优质钢种。

直接还原法的缺点有：（1）对原料要求较高：气基要有天然气；煤基要用灰熔点高、反应性好的煤；（2）海绵铁的价格一般比废钢要高。

直接还原法已有上百年的发展历史，但直到20世纪60年代才获得较大突破。

进入20世纪90年代，其生产工艺日臻成熟并获得长足发展。

其主要原因是：（1）天然气的大量开发利用，特别是高效率天然气转化法的采用，提供了适用的还原煤气，使直接还原法获得了来源丰富、价格相对便宜的新能源。

（2）电炉炼钢迅速发展以及冶炼多种优质钢的需要，大大扩展了对海绵铁的需求。

直接还原铁（海绵铁）生产工艺方案选择还原铁工艺根据使用还原剂的不同，可分为两大类：使用气体还原剂的气基直接还原法和使用固体还原剂的煤基直接还原法。

气基直接还原法，主要分布在中东、南美等天然气资源丰富的地区，这些地区以电炉短流程为主的钢铁工业也得到迅猛发展。

代表工艺为Midrex竖炉法、HYL、反应罐法和流态化法。

煤基直接还原法，主要分布在南非、印度、新西兰等地，天然气资源有限，但有优质的铁矿资源和丰富的煤炭资源。

代表工艺有SL-RN法和Krupp法。

我国从能源储量和合理利用考虑，还不能为冶金工业生产提供足够的天然气，即使有气可用，成本也太高，生产一吨直接还原铁，若用天然气要400-500m3，天然气部分的成本就占600-750元；若用煤气，要1600m3，煤气成本1600元。

因此气基直接还原在我国无法实现。

目前在我国使用的工艺有隧道窑工艺、回转窑工艺和转底炉工艺三种，均为煤基还原法。

回转窑工艺的特点：机械化程度较高、劳动强度较低，但存在着产品成本高、投资大、易于发生结圈故障、产品质量不高、产品分化率高、对原料及还原剂要求苛刻、生产效率较低、热效率低、填充系数低等缺点，在国内有几家使用过，除天津大无缝钢管厂通过几年的调整才算基本稳定外，其它几家均不太稳定，有的已经停产。

转底炉工艺的特点：该工艺有机械化程度较高、还原速度快的优点，但产品品位无法提高，投资较大，适用于钢铁粉尘处理，在直接还原铁领域还无大规模生产先例。

隧道窑工艺的特点：具有工艺成熟可靠、投资少、见效快、产品品位高且稳定、操作简单、设备运行稳定、能耗低、对原料的要求不苛刻、规模灵活、填充系数高（一般在30%以上）等优点。

但也存在着占地面积长度方向较长、由反应罐带来的成本高的缺点。

在我国有十几家直接还原铁厂在使用，属成熟可靠使用最多的工艺。

针对各种工艺的优缺点，结合实际情况进行选择。

回转窑直接还原法(direct reduction process with rotary kiln)以连续转动的回转窑作反应器，以固体碳作还原剂，通过固相还原反应把铁矿石炼成铁的直接还原炼铁方法。

回转窑直接还原是在950〜1100C进行的固相碳还原反应，窑内料层薄，有相当大的自由空间，气流能不受阻碍的自由逸出，窑尾温度较高，有利于含铁多元共生矿实现选择性还原和气化温度低的元素和氧化物以气态排出，然后加以回收，实现资源综合利用。

由于还原温度较低，矿石中的脉石都保留在产品里，未能充分渗碳。

由于还原失氧形成大量微气孔，产品的微观类似海绵，故也称海绵铁。

高炉炼铁法有久远历史，已发展成高效、节能的冶金方法，是生产铁的基本方法，但它有一定局限性。

随着人类对钢铁需求的增长和技术进步，早在18世纪又提出开发直接还原技术的想法，直到20世纪初才出现了工业化生产。

20世纪60年代后，由于石油和天然气的大量开发，为钢铁工业提供了丰富和廉价的新能源；选矿技术进步，为直接还原生产提供了优质精矿原料；电力工业开发，电炉技术和能力的迅速发展，导致优质废钢供应紧张；而高新技术发展需要大量优质钢和纯净钢，这又需要纯净的优质炼钢炉料。

总之，诸方面均为直接还原的开发开创了有利条件。

70年代起，直接还原技术，工业规模，实际产量都取得重大进步和稳步发展。

1975年世界直接还原炼铁的生产能力为436万t，实际产量为281万t，占生铁产量的0.6 %, 到1995年分别跃增到4460万t ，3075万t 和5.7％。

至今气基直接还原炼铁法的生产能力和实际产量都占主导地位，约占总生产能力和总产量的90%，其中以米德莱克斯Midrex法和希尔（HYL）法占绝对优势。

煤基直接还原法仅占10%左右，其中主要为回转窑直接还原法。

回转窑直接还原法开发于50〜60年代。

60年代末发展较快，世界各地建设了一批工业生产窑，但由于工艺不够成熟，技术和装备上遇到一系列困难。
