下载文档原格式
膨胀土地区路基施工技术要点1、原地面的处理2、膨胀土的填筑3、膨胀土路堑开挖首先明白什么是膨胀土：具有较大吸水膨胀、失水收缩特性的高液限粘土称为膨胀土。
土的液限WL>40%,塑性指数IP>17，多数在22~35之间。
自由膨胀率一般超40%。
按工程性质分为强膨胀土、中膨胀土、弱膨胀土。
膨胀土地区的路堤会出现沉陷、边坡溜塌、路肩坍塌和滑坡等变形破坏。
路堑会出现剥落、冲蚀、溜塌和滑坡等破坏。
一、膨胀土地区原地面处理二级及二级以上公路路堤基底处理应符合以下规定：1、高度不足1m的路堤，应按设计要求采取换填或改性处理等措施处治。
2、表层为过湿，应按设计要求采取换填或进行固化处理等措施处治。
3、填土高度小于路面和路床的总厚度，基底为膨胀土时，宜挖除地表0.3~0.6m的膨胀土，并将路床换填为非膨胀土或掺灰处理。
若为强膨胀土，挖除深度达到大气影响深度。
二、膨胀土的填筑1、强膨胀土不得作为路基填料。
中等膨胀土经处理后可作为填料，用于二级及二级以上公路路堤填料时，改性处理后胀缩总率不大于0.7%。
胀缩总率不大于0.7%的弱膨胀土可直接填筑。
2、膨胀土路基填筑松铺厚度不得大于300mm;土块粒径应小于37.5mm。
3、填筑膨胀土路堤时，应及时对路堤边坡及顶面进行防护。
4、路基完成后，当年不能铺筑路面时，应按设计要求做封层，其厚度应不小于200mm。
横坡不小于2%。
根据膨胀土自己膨胀率的大小，选用工作质量适宜的碾压机具，碾压时应保持最佳含水量；压实土松铺厚度不得大于30cm;土块应击碎至粒径5cm以下。
在路堤与路堑交界地段，应采用台阶方式搭接，其长度不应小于2m,并碾压密实。
三、膨胀土地区路堑开挖1、路堑施工前，先施工截、排水设施，将水引至路幅以外。
2、边坡施工过程中，必要时，宜采取临时防水封闭措施保持土体原状含水量。
边坡不得一次挖到设计线，应预留厚度300-500mm,待路堑完成后，再分段削去边坡预留部分，并立即进行加固和封闭处理。
膨胀土路基施工工法一、前言膨胀土路基是工程建设中常见的一种特殊土路基，膨胀土不能直接作为路基填料，必须经过改良处理，使膨胀土的物理、化学性质发生变化，以达到降低膨胀土膨胀潜势、增加强度和提高水稳性的目的，有效防止土体边坡滑坍和变形，保证路基稳定、耐久。
中铁XX公司承建的XX高速公路有12XXm膨胀土路基，他们针对膨胀土路基施工进行了科技立项，通过大量的试验和实践，分析总结了膨胀土路基施工的特点，掌握了膨胀土路基施工工艺，快速、高效、优质地完成了施工任务，取得了较好的经济效益和社会效益，其科研成果获得局科技进步三等奖。
在施工过程中，不断总结提高，形成本工法。
二、工法特点1 膨胀土路基改良处理，缩短了土的凉晒时间，加快了施工进度，并能够降低工程成本。
2 膨胀土路基改良处理后，能够消除质量隐患，保持路基稳定。
3 膨胀土路基采用“封水法”防护措施，能够防止土体边坡滑坍和变形。
三、适用范围本工法适用于高速公路、一级公路、铁路、机场等工程的膨胀土路基施工，也可用于膨胀土路基的病害加固处理。
四、施工工艺㈠工艺原理1膨胀土的特性及分类膨胀土是一种遇水急剧膨胀，失表1 膨胀土判别及分类水则严重干缩的高塑性粘土，它含有蒙脱石及伊利石、高岭石等膨胀性矿物，具有很强的亲水性、持水性和很高的可塑性及粘聚性，工程力学性质极不稳定。
根据交通部《公路路基施工技术规范》JTJ033-95，膨胀土大致可分强、中、弱三级，见表1。
2 膨胀土的方案选择与机理分析目前我国对膨胀土地区工程设计和施工主要是换填或改良处理两种方案。
换填是膨胀土路基最简单而且有效的处理方法。
即挖除膨胀土，换填非膨胀土或砂砾土，换土深度根据膨胀土的强弱和当地的气候特点确定。
在一定深度以下的膨胀土含水量基本不受外界气候的影响，该深度和该含水量称之为该膨胀土在该地区的临界深度和临界含水量。
由于各地的气候不同，膨胀土的临界值也有所不同。
通常弱—中膨胀土换填为1.0～1.5m，强膨胀土为2m。

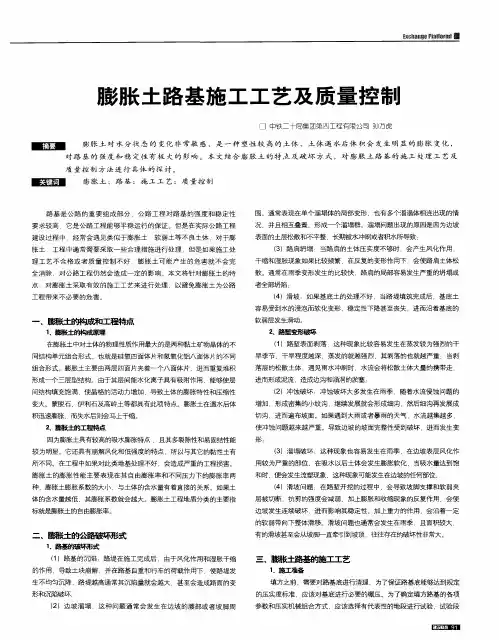

高速公路膨胀土路基施工技术阐述基于工程沿线膨胀土分布的广泛性和导致工程灾害的可能性，从确保膨胀土路基的建设质量、优化设计与施工方案、节省建设成本，从而产生一定的经济效益和社会效益这一指导思想出发，在预防膨胀土可能引起的工程灾害的基础上，充分发挥膨胀土的利用潜能，制定合理约膨胀土路基修筑方案，解决路基修筑相关施工工艺的质量控制方法，对指导膨胀土路基的科学施工、保证工程质量具有十分重要的意义。
1.膨胀土构成以及性质1.1膨胀土构成膨胀土主要由蒙脱石矿物成分组成，强亲水性矿物质是膨胀土的粘粒成分。
硅氧四面体片以及氢氧化铝八面体片对土体物理性质起着重要的作用。
膨胀土主要由夹着一个八面体片的两个四面体片重复堆积组成，从而形成三层型。
根据层间水化离子的吸附水性，结构單位填充会造成晶格活动较大，从而让整个土体的压缩性和膨胀性变大。
1.2膨胀土的工程性质膨胀土和其他粘性土有很大的区别，具有强烈的吸水膨胀、失水收缩、易裂缝、易固结以及强度容易衰减等特性。
在高速公路建设中必须处理好改性，避免对高速公路建设造成巨大损害。
不同情况下的压力膨胀率和自由膨胀率可以反映土的具体膨胀性能。
膨胀土的含水量和膨胀率大小成反比关系，膨胀率越高，土的含水量就越低。
因此，自由膨胀率是反映膨胀土工程地质分类最主要的因素。
交通部门根据相关法律规定：Fs≥90%的为膨胀土；Fs在65%～90%之间的是中性膨胀土；Fs在45%～65%之间的是弱性膨胀土。
土体当中含水量是施工性能改性的重要条件。
1.3膨胀土的危害膨胀土一直是岩层工程界的重要问题。
因为失水收缩，遇水膨胀的变形以及边坡渗水强度下降等特性，让膨胀土地区建筑、工业、水利、道路、桥梁等工程建设都遭到了不同程度的破坏。
随着科学技术的发展，我国工程界对膨胀土的结构特征以及相关工程性质进行了研究，并取得了相关的成果，对膨胀土危害原因进行了科学的分析，并且提出了很多可行性的处理方案。
2.膨胀土路基处理施工技术根据设计要求，膨胀土的改良采用生石灰改良，石灰的剂量为5%（质量比）。
膨胀土路基施工本合同段中，部分路基处于膨胀土地段，所以组织好膨胀土施工成为该段路基施工中的重中之重.1。
2.3。
1 施工准备(1) 施工调查：在施工前，结合设计的防护工程的类型及施工时拟采取的具体措施，对膨胀土地区路基施工所需的各类防护材料，调查落实其品种、产地、产量和运距，结合工程进度要求,作出防护材料的采备运输规划。
（2）建施工便道:根据膨胀土地区的特点，结合施工现场的实际情况，并为了尽量多利用铁路征地,计划修建的施工便道与铁路平行，施工便道的填料选用与路基相同的填料，整个便道做好排水系统,以避免积水浸泡路基.1。
2.3.2 膨胀土段路基施工原则：（1) 集中力量，连续快速施工，分段完成.（2）尽量避开雨季施工。
当有困难实在不能避开时，保证在施工时排水畅通，不出现积水浸泡现象。
1。
2。
3.3 膨胀土地段路基基床加固，必须保证改善基床土质条件和排除基床积水，根据试验资料、施工经验、设计及规范要求对基床进行加固处理。
1.2。
3。
4 膨胀土路堑基床换填紧随开挖完成，防止底土暴露时间过长;如不能及时换填时，要留有厚度不小于0.5m的保护层。
1.2.3.5 开挖膨胀土路堑应先做好排水天沟，开挖时从上而下进行。
对粘性较大且含水量较高的膨胀土适当晾干后再进行开挖，以防路堑边坡滑坍。
1。
2.3。
6 挡土构筑物随开挖随砌筑，设有防护的膨胀土边坡，如防护不能紧跟开挖完成时，暂留厚度不小于0。
5m的保护层.1。
2.3。
7 膨胀土的裂隙密度常在某一个方面较为集中，膨胀土开挖暴露后,临空面与某方向高密度裂隙一致时，土体稳定性很差，容易造成坍塌，施工中，勤观察量测裂隙的产状，及时采取适当的处理措施,并做好挡护构筑物，防止造成坍塌.1。
2.3。
8 膨胀土在开挖后，已形成的应力平衡被破坏，常会出现上体松胀，容易遭受破坏、失稳，尤其是坡脚处可能产生较大的应力集中，容易出现塌滑，施工中勤观察量测，及时做好挡护构筑物及防排水措施,防止出现塌滑。

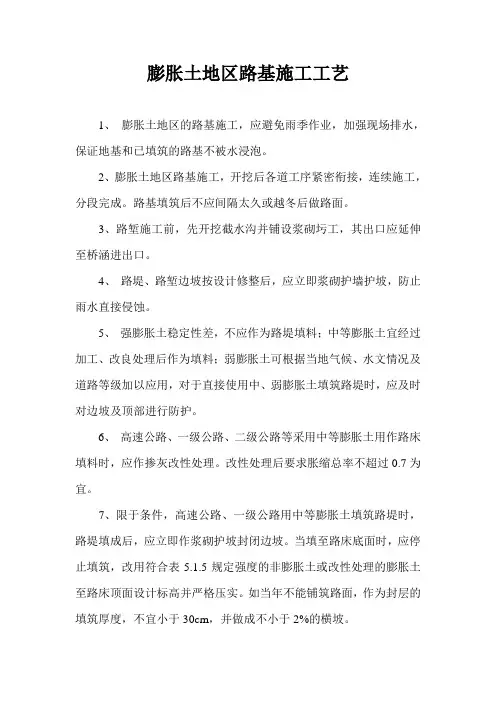

膨胀土地区路基施工膨胀土一般指黏粒成分主要由亲水性的蒙脱石和伊利石矿物组成，同时吸水后具有显著的膨胀和失水后具有显著的收缩两种特性的高液限黏土。
一、膨胀土的工程特性膨胀土的工程特性主要包括以下六个方面：（1）胀缩性。
膨胀土吸水后体积膨胀，使其上的建筑物隆起，如果膨胀受阻即产生膨胀力；膨胀土失水体积收缩，造成土体开裂，并使其上的建筑物下沉。
土中蒙脱石含量越多，其膨胀量和膨胀力也越大；土的初始含水率越低，其膨胀量与膨胀力也越大；击实膨胀土的膨胀性比原状膨胀土大，密实度越高，膨胀性也越大。
膨胀土产生膨胀的强弱与黏土颗粒含量、黏粒的矿物成分以及晶体结构的差异有关。
膨胀土黏性成分含量很高，其中粒径小于0.002 mm的胶体颗粒一般超过20%，黏粒成分主要由亲水矿物组成。
我国膨胀土的主要成分为蒙脱石、伊利石和高岭石等。
蒙脱石是一种鳞状矿物，具有强烈的结构膨胀性；伊利石的晶格结构和蒙脱石类似，但是活动能力较低，仅有中等膨胀性；高岭石晶体结构比较稳定，属于低膨胀性土。
（2）多裂隙性。
普遍发育各种形态的裂隙是膨胀土的另一个显著特征。
膨胀土的形成与其成土过程、胀缩效应、风化作用等相关。
裂隙分为两类，即原生裂隙和次生裂隙。
地表以下3 m的土体很少受气候变化的影响，称为原生裂隙；分布在3 m以内，用肉眼就能很容易观察到的，称为次生裂隙。
（3）超固结性。
由于膨胀土大都是在更新世以前沉积的土层，在历史上曾经受过超压密作用，因此膨胀土大多具有超固结性，其天然孔隙率小，密实度大，初始强度高。
膨胀土随着土体开挖，将产生明显的卸载膨胀，使土体内聚集的能量逐渐释放。
（4）崩解性。
膨胀土浸水后体积膨胀，发生崩解。
强膨胀土浸水后几分钟即完全崩解。
（5）风化特性。
膨胀土受气候的影响很敏感，极易产生风化破坏。
路基开挖后，在风化作用下，土体很快会产生破裂、剥落，从而造成土体结构破坏，强度降低。
（6）强度衰减快。
膨胀土的抗剪强度为典型的变动强度，具有峰值强度极高而残余强度极低的特性。
膨胀土路基施工一般规定膨胀土路基施工一般规定？第1条膨胀土地区的路基应防止在雨季施工，土方工程及防护加固工程应连续施工，防止边坡长期暴露。
第2条挖方路段应先做好路堑堑顶排水工程，施工期内不得沿坡面排水。
第3条膨胀土地区的路基可采取换填好土，设置隔离层以及改进土质等措施。
第4条换填普通土时，可按路基土的施工要求开展压实，挖出的土不应堆积在路基两侧，以免积水。
第5条良好排水条件下的路基可用原土填筑，施工中应符合规定：一、洒水均匀，大于2.5cm的土块应小于40%.二、宜采用平衡含水量（在一定的土基部位，土的含水量呈稳定不变状态）的土作为填筑用土。
三、人行道（路肩）应加固，以防止地面水浸入和冲刷，路肩横坡不得小于4%.第6条人行道或路肩的加固应采用良好级配的碎石土铺筑，经压实后形成密实构造层，其厚度宜为15～30cm.采用砂砾料铺筑时，应掺入少量水泥予以加固。
第7条填方路段边坡的加固，可按以下方法施工：一、采用碎石土加固边坡，厚度应大于15cm.二、用非膨胀土将路堤包裹一层，厚度可为30cm.三、路肩宽度不应小于2m.第8条土工膜封闭法适用于膨胀性大而又缺乏非膨胀土的路堤。
封闭形式有三种：一、路基底部封闭，以防止毛细水上升而影响路基稳定。
二、路基全封闭，以保持路基土含水量不变。
三、路基顶面封闭，以防降水渗入路基。
第9条膨胀土路基可采用水泥、石灰处治方法增加其稳定性。
一、石灰处治适用于塑性指数大于7的土，石灰用量不宜低于8%.二、水泥处治的水泥用量宜为4～8%.三、石灰—水泥处治适用于塑性指数大于30的土。
拌和分两步，石灰与土拌合均匀后，再加水泥拌匀。
第10条膨胀土压实宜采用重型压路机在最正确含水量条件下碾压，要求压实度到达轻型击实标准的100%.。

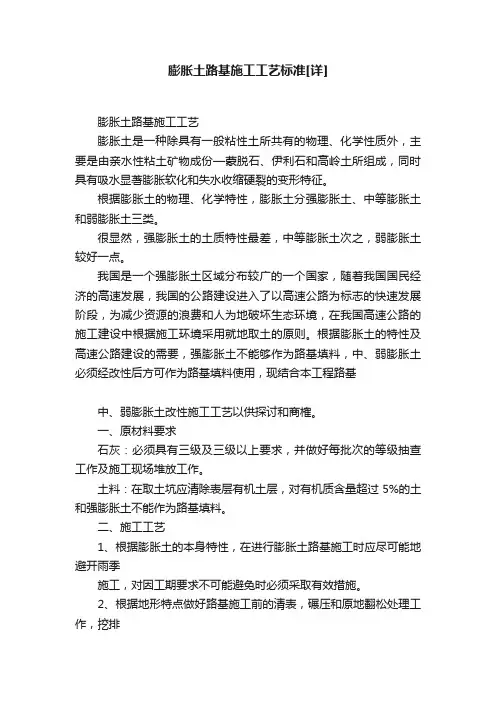

膨胀土路基施工工艺标准[详]膨胀土路基施工工艺膨胀土是一种除具有一般粘性土所共有的物理、化学性质外，主要是由亲水性粘土矿物成份—蒙脱石、伊利石和高岭土所组成，同时具有吸水显著膨胀软化和失水收缩硬裂的变形特征。
根据膨胀土的物理、化学特性，膨胀土分强膨胀土、中等膨胀土和弱膨胀土三类。
很显然，强膨胀土的土质特性最差，中等膨胀土次之，弱膨胀土较好一点。
我国是一个强膨胀土区域分布较广的一个国家，随着我国国民经济的高速发展，我国的公路建设进入了以高速公路为标志的快速发展阶段，为减少资源的浪费和人为地破坏生态环境，在我国高速公路的施工建设中根据施工环境采用就地取土的原则。
根据膨胀土的特性及高速公路建设的需要，强膨胀土不能够作为路基填料，中、弱膨胀土必须经改性后方可作为路基填料使用，现结合本工程路基中、弱膨胀土改性施工工艺以供探讨和商榷。
一、原材料要求石灰：必须具有三级及三级以上要求，并做好每批次的等级抽查工作及施工现场堆放工作。
土料：在取土坑应清除表层有机土层，对有机质含量超过5%的土和强膨胀土不能作为路基填料。
二、施工工艺1、根据膨胀土的本身特性，在进行膨胀土路基施工时应尽可能地避开雨季施工，对因工期要求不可能避免时必须采取有效措施。
2、根据地形特点做好路基施工前的清表，碾压和原地翻松处理工作，挖排截水沟，增大路基表面横坡。
3、根据土场料源做好取土坑击实，试验绘制石灰剂量标准曲线，因料源不同土的最佳含水量和最大干密度存在较大差异。
不同的取土坑对应不同的击实标准。
因膨胀土的特殊性宁淮高速公路施工时结合现场碾压情况，在膨胀土改性路基施工中在90区、93区采用“干法”标准，95区采用“湿法”标准。
4、膨胀土的改性处理是路基施工质量的保证，在膨胀土的改性过程中一般采用石灰改性，石灰的剂量一般控制在5%~8%（质量比）。
掺灰的最佳剂量一般根据不同等级对路基不同压实度及填料最小强度的要求通过反复试验而确定的。
改性处理后的改性土胀缩总率不应大于0.7，自由膨胀率不大于40%。
膨胀土路基施工工艺膨胀土是一种除具有一般粘性土所共有的物理、化学性质外，主要是由亲水性粘土矿物成份一蒙脱石、伊利石和高岭土所组成，同时具有吸水显著膨胀软化和失水收缩硬裂的变形特征。
根据膨胀土的物理、化学特性，膨胀土分强膨胀土、中等膨胀土和弱膨胀土很显然，强膨胀土的土质特性最差，中等膨胀土次之，弱膨胀土较好一点我国是一个强膨胀土区域分布较广的一个国家，随着我国国民经济的高速发展，我国的公路建设进入了以高速公路为标志的快速发展阶段，为减少资源的浪费和人为地破坏生态环境，在我国高速公路的施工建设中根据施工环境采用就地取土的原则。
根据膨胀土的特性及高速公路建设的需要，强膨胀土不能够作为路基填料，中、弱膨胀土必须经改性后方可作为路基填料使用，现结合本工程路基中、弱膨胀土改性施工工艺以供探讨和商榷。
一、原材料要求石灰：必须具有三级及三级以上要求，并做好每批次的等级抽查工作及施工现场堆放工作。
土料：在取土坑应清除表层有机土层，对有机质含量超过5%勺土和强膨胀土不能作为路基填料。
二、施工工艺1根据膨胀土的本身特性，在进行膨胀土路基施工时应尽可能地避开雨季施工，对因工期要求不可能避免时必须采取有效措施。
2、根据地形特点做好路基施工前的清表，碾压和原地翻松处理工作，挖排截水沟，增大路基表面横坡。
3、根据土场料源做好取土坑击实，试验绘制石灰剂量标准曲线，因料源不同土的最佳含水量和最大干密度存在较大差异。
不同的取土坑对应不同的击实标准。
因膨胀土的特殊性宁淮高速公路施工时结合现场碾压情况，在膨胀土改性路基施工中在90区、93区采用“干法”标准，95区采用“湿法”标准。
4、膨胀土的改性处理是路基施工质量的保证，在膨胀土的改性过程中一般采用石灰改性，石灰的剂量一般控制在5%~8（质量比）。
掺灰的最佳剂量一般根据不同等级对路基不同压实度及填料最小强度的要求通过反复试验而确定的。
改性处理后的改性土胀缩总率不应大于0.7，自由膨胀率不大于40%宁宿徐高速公路的路基填料为5%石灰土，6%石灰土和7%石灰土，结合现场实际情况及江苏高速公路的经验，采用掺2%生石灰改性。
在经过平整清表处理后的取土场内根据2%勺灰剂量进行取土坑打堆焖土，经72小时不少于三次的翻拌后方可作为路基填料。
5、改良膨胀土路基施工应分段进行施工，分段施工长度不宜大于200m路基施工工序应紧密衔接，连续施工。
在进行分段施工前应做好试验段的施工，通过试验段的施工总结：上土工艺、石灰土的拌和工艺、土颗粒的粉碎工艺、土的含水量变化及控制、松铺系数的测定、碾压机械的优化和碾压过程中压实度增长规律、改进的石灰剂量标准曲线和快速含水量测试方法、路基压实度、灰剂量的检测方法等。
6、对改良土土料掺灰宜采用“二次”掺灰工艺，对于二次掺灰在取土坑经第一掺灰砂化的土料上路后，首先保证摊铺均匀，为使含灰量均匀且压实的厚度不大于20cm松铺厚度宜采用不大于25cm对天然含水量较高的，摊铺后用铧犁翻拌和中拖粉碎，有效降低含水量后再进行二次掺灰，对天然含水量不高的，在路基上摊铺均匀后，即可二次掺灰。
7、为控制膨胀土保持轻度的膨胀而不产生较大的变形。
根据相关资料表明只有当填筑含水量控制在比最佳含水量稍大一点，填筑的干密度较标准最大干密度略低的条件时，对路堤的稳定性较有利。
路基填料改性土在耕翻晾晒过程中施工技术人员必须做好含水量的检测工作，严格控制含水量，对含水量低于最优含水量，必须采用补水的办法，否则不得成型。
8施工碾压前，检测人员根据改性土的含灰量及设计灰剂量即时补灰，补灰宜采用人工打格布灰，布灰时应注意灰堆脚的处理。
用稳定土拌和机进行粉碎，粉碎后检测颗粒含量，土颗粒的多少直接影响着膨胀土的改良性能，规范要求颗粒细度小于5cm我们结合本路段情况控制：不大于5cm的颗粒含量低于5%大于2cm的颗粒含量一般低于20%对于含有较多结核的上料，大于2cm的颗粒含量要求低于30%9、当土粉碎后，及时进行灰剂量和含水量测试，当检测所有点含灰量》设计含灰量，含水量大于最佳含水量2-3%点时，即可组织碾压，当检测的含灰量v 设计灰剂量-1%时，需及时补灰。
当含水量偏高时耕翻晾晒。
10、碾压采用振动压路机先振碾，再用静压灰机碾压，碾压先边后中，一次碾压至设计要求压实度。
11、压实度采用灌砂法，灰剂量采用EDTA滴定法，因密实度是确保路堤强度，又是消弱填料膨胀土性能的关键要素。
因此在改性土的施工中，不仅要严格控制灰剂量，而且要严格控制路基压实度，只有在每一层压实度检验合格后，方可填筑上一层。
12、做好路基加宽的压实和路基表面横坡的设置工作。
质量标准四、路基填筑施工工艺检测灰剂量、含水量排水设施含水量、灰剂量检测五、石灰稳定土施工工序控制石灰稳定土采用稳定土拌和机路拌法施工1 •材料要求：土、灰除满足规范要求外，在施工中控制要点为：(1) 石灰应符合川级以上标准，石灰在使用前10天充分消解；(2) 消石灰存放时间宜控制在2个月以内；(3) 一个作业段内采用土质相同的土(击实标准和灰剂量相同)，以便对压实度进行准确控制。
2. 准备下承层：(1) 石灰土施工前，应对上路床顶严格验收，验收内容包括压实度、宽度、标高、横坡度、平整度等项目。
(2) 按要求设置路基施工控制桩。
3. 备土、铺灰：(1) 备土：按照松铺厚度将土摊铺均匀一致，有利于机械化施工。
铺土后, 先用推土机大致推平，然后放样用平地机整平，清余补缺，保证厚度一致，表面平整。
(2) 备灰、铺灰：备灰前，用压路机对铺开的松土碾压1-2遍，保证备灰时不产生大的车辙，严禁重车在作业段内调头。
备灰前根据灰剂量、不同含水量情况下的石灰松方干容重及石灰土最大干容重计算每平方米的石灰用量。
备灰前事先在灰条位置标出两条灰线，以确保灰条顺直。
铺灰前在灰土的边沿打出格子标线，然后用人工将石灰均匀地铺撒在标线范围内。
4. 拌和：采用专用的稳定土拌和机进行路拌法施工，铧犁作为附助设备配合翻拌。
(1) 土的含水量小，应首先用铧犁翻拌一遍，使石灰置于中，下层，然后洒水补充水份，并用铧犁继续翻拌，使水份分布均匀。
考虑拌和，整平过程中的水份损失，含水量适当大些(根据气候及拌和整平时间长短确定)，土的含水量过大，用铧犁进行翻拌凉晒。
(2) 水份合适后，用平地机粗平一遍，然后用灰土拌和机拌和第一遍。
拌和时要指派专人跟机进行挖验，每间隔5-10米挖验一处，检查拌和是否到底。
对于拌和不到底的段落，及时提醒拌和机司机返回重新拌和。
(3) 桥头两端在备土时应留出2米空间，将土摊入附近，拌和时先横向拌和两个单程，再进行纵向拌和，以确保桥头处灰土拌和均匀。
第二遍拌和前，宜用平地机粗平一遍，然后进行第二遍拌和。
若土的塑指高，土块不易拌碎，应增加拌和遍数，并注意下一次拌和前要对已拌和过的灰土进行粗平和压实，然后拌和，以达到拌和均匀，满足规范要求为准。
压实的密度愈大，对土块的破碎效果愈好，采用此法可达到事半功倍的目的，否则即使再多增加拌和遍数也收效甚微。
拌和时拌和机各行程间的搭接宽度不小于10CM5. 整平：用平地机，结合少量人工整平。
(1) 灰土拌和符合要求后，用平地机粗平一遍，消除拌和产生的土坎、波浪、沟槽等，使表面大致平整。
(2) 用振动压路机或轮胎压路机稳压1-2遍。
(3) 利用控制桩用水准仪或挂线放样，石灰粉作出标记，样点分布密度视平地机司机水平确定。
⑷平地机由外侧起向内侧进行刮平。
(5) 重复(3) —(4)步骤直至标高和平整度满足要求为止。
灰土接头、桥头、边沿等平地机无法正常作业的地方，应由人工完成清理、平整工作。
(6) 整平时多余的灰土不准废弃于边坡上。
(7) 要点提示最后一遍整平前，宜用洒水车喷洒一遍水，以补充表层水份，有利于表层碾压成型，最后一遍整平时平地机应“带土”作业，切忌薄层找补，备土、备灰要适当考虑富余量，整平时宁刮勿补。
6. 碾压碾压采用振动式压路机和18-21T三轮静态压路机联合完成。
整平完成后，直线段先用振动压路机由路两侧向路中心碾压，曲线段由弯道内侧向外侧碾压。
碾压时后轮应重叠1/2轮宽，一般碾压4-5遍，压路机的碾压速度，头两遍以采用1.5-1.7公里/小时,以后用2.0-2.5公里/小时,至无明显轮迹，总之，碾压时遵循“由边到中，先轻后重，由慢到快”的原则。
要点提示：碾压必须连续完成，中途不得停顿，压路机应足量，以减少碾压成型时间，合理配备为震动压路机1-2台，三轮压路机2-3台，碾压过程中应行走顺直，低速行驶，桥头处10米范围内横向碾压。
7. 检验(1) 试验员应盯在施工现场，完成碾压遍数后，立即取样检验压实度(要及时拿出试验结果)，压实不足要立即补压，直到满足压实要求为止。
(2) 成型后的两日内完成平整度、标高、横坡度、宽度、厚度检验，检验不合格要求采取措施预以处理。
(3) 要点提示：弹簧、轮迹明显、表面松散、起皮严重、土块超标等有外观缺陷的不准验收，应彻底处理，标高不合适的，高出部分用平地机刮除，低下的部分不准贴补，压实度、强度必须全部满足要求，否则应返工处理。
8. 接头处理碾压完毕的石灰土的端头应立即将拌和不均，或标高误差大，或平整度不好的部分挂线垂直切除，保持接头处顺直、整齐，下一作业段与之衔接处，铺土及拌和应空出2米，待整平时再按松铺厚度整平。
桥头处亦按上述方法处理，铺土及拌和应空出2米，先横拌2遍再纵拌，待整平时再按松铺厚度整平。
9. 养生不能及时覆盖上层结构层的灰土，养生期不少于7天，采用洒水养生法，养生期间要保持灰土表面经常湿润。
养生期内应封闭交通, 车辆除洒水车外禁止一切通行。
灰土完成后经验收合格，即可进行下道工序施工。
