电拖基础复习题

  • 格式：doc
  • 大小：61.00 KB
  • 文档页数：4

1 电拖复习题 一、填空题： 1、直流发电机中的电磁转矩方向与转子的旋转方向 相反 ，因此，电磁转矩是 阻力 转矩；直流电动机中的电磁转矩方向与转子的旋转方向 相同 ，因此，电磁转矩是 动力 转矩。 2、接触器主要由 电磁机构 ， 触点系统 和 灭弧装置 等三大部分组成。 3、空气阻尼式时间继电器主要由 电磁机构、 触点系统 和 延时机构 等三部分组成。 4、用Y-△降压起动时，起动电流为直接用△接法起动时的 1/3 倍，所以对降低 启动电流 很有效。而起动转矩为直接用△接法起动时的 1/3 倍，因此只适用于 空载或轻载 状态起动。 5、交流伺服电动机为了消除 自转 现象发生，采取 增大转子电阻 的方法。 6、步进电动机是一种把 电脉冲 信号转换成 角位移或线位移 的控制电机。 7、单相异步电动机单相绕组产生的磁场是 脉动磁场 磁场，可分解成 正向旋转磁场 和 反向旋转磁场 两部分。 8、熔断器又称 保险丝 ，用于电路的 短路 保护，使用时应 串 联在被保护的电路中。 9、三相异步电动机的工作原理是： 三相定子绕组 通入对称的三相交流电流产生 旋转磁场 ， 转子绕组 作切割磁感线运动产生 感应电动势 形成 感应电流 ，而在 转子绕组 上形成 电磁转矩 使转子转动起来。因此异步电动机也称为 感应 电动机。 10、测速发电机是一种将 转速 变为 电信号 的微型发电机。 11、低压断路器又称 自动开关 ，它既是一个控制电器又是一个保护电器，通常具有 过载保护 、 短路 和 漏电 保护作用。 12、行程开关也称为 限位开关 ，主要用于将 机械位移 变为 电信号 ，以实现对机械运动的电气控制。 13、电动机降压起动的目的是 降低启动电流 。对于三相笼型异步电动机，其降压起动的方法主要有 Y－△启动 、 三相电阻降压启动 和 自耦变压器降压启动 等三种。 14、直流电动机电磁制动的方法主要有 反接制动 、 回馈制动 和 能耗制动 。 15、三相异步电动机电磁制动的方法主要有 能耗制动 、回馈制动 和反接制动 。 二、判断题： （ x ）1、速度继电器在电气控制线路中是用来测量电动机的转速。 （ ）2、多地控制的特点是起动按钮并联连接，停止按钮串联连接。 （ x ）3、直流电动机的电枢绕组中通过的是直流电流。 （ ）4、变极调速只适用于笼型异步电动机。 （ x ）5、当机械负载加重时，同步电动机的转速会下降。 （ ）6、转子串电阻调速不适用于笼型电动机。 （ ）7、要改变他励直流电动机的旋转方向，必须同时改变电动机电枢电压的极性和励磁的极性。 （ ）8、热继电器在电路中是起过载保护作用。 （ ）9、异步电动机也称为感应电动机。 2

（ x ）10、直流电动机的人为机械特性都比固有机械特性软。 （ ）11、额定电压相同的交流接触器和直流接触器可以相互代替使用。 （ x ）12、三相异步电动机的电气控制线路如果有使用热继电器作过载保护，就不必再安装熔断器作短路保护。 （ x ）13、交流电动机由于通入的是交变电流，因此其转速是不断变化的；而直流电动机通入的是恒定电流，所以其转速是恒定不变的。 （ x ）14、转差率s是分析异步电动机运行性能的一个重要参数。当电动机的转速越快时，对应的转差率也越大。 （ x ）15、三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电动势、电流的频率总是固定不变的。 （ x ）16、使用并励电动机时，发现转向不对，应将两根电源线对调一下即可。 （ ）17、三相异步电动机起动时，由于某种原因，定子一相绕组断路，电动机仍能起动起来，但是，电动机处于危险状态，很容易烧坏。 （ ）18、单相异步电动机起动后，由于某种原因起动绕组断开，则电动机仍能正常运行。 （ ）19、闸刀开关垂直安装时，手柄应向上安装，接线时，电源线应接在上端，下端接用电器。 （ ）20、要改变三相异步电动机的旋转方向，只需任意调换定子三相绕组三根电源相线中的两根即可。

三、单选题： 1、三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，电动机的电磁转矩（ C ）。 A、减小 B、增大 C、不变 D、不能确定 2、他励直流电动机电枢回路串电阻调速，随着串入电阻的增大，电动机的机械特性硬度（ A ）。 A、减小 B、增大 C、不变 D、不能确定 3、直流电动机电枢回路串电阻调速，当电枢回路电阻增大，其转速（ B ）。 A、升高 B、降低 C、不变 D、不一定 4、转子绕组串电阻启动不适用于（ A ）。 A、鼠笼式异步电动机 B、绕线式异步电动机 C、 串励直流电动机 D、并励直流电动机 5、三相异步电动机变极调速的方法一般只适用于（ A ）。 A、 笼型式异步电动机 B、绕线式异步电动机 C、同步电动机 D、滑差电动机 6、改变直流电动机旋转方向，对并励电动机常采用（ B ）。 A、励磁绕组反接法 B、电枢绕组反接法 C、励磁绕组和电枢绕组都反接 D、断开励磁绕组，电枢绕组反接 7、同步电动机的启动方法多采用（ C）启动方法。 A、降压 B、同步 C、异步 D、Y-△ 8、直流电动机反接制动时，当电动机转速接近于零时，就应立即切断电源，防止（ D ）。 A、电流增大 B、电机过载 C、发生短路 D、电动机反向转动 9、具有软的机械特性的电动机是（ B ） 3

A、鼠笼式三相异步电动机 B、绕线式三相异步电动机 C、 三相同步电动机 D、并励直流电动机 10、单相异步电动机接通电源时不能转动，但用外力使转子转一下，则电动机能正常转动起来，这是（ C）缘故。 A、 定子励磁绕组故障B、转子绕组故障C、定子启动绕组故障D、负荷太大 11、具有绝对硬机械特性的电动机是（ C ） A、鼠笼式三相异步电动机 B、绕线式三相异步电动机 C、 三相同步电动机 D、直流电动机 12、改变直流电动机励磁绕组的极性是为了改变（ D）。 A、电压的大小 B、电流的大小 C、磁场方向 D、电动机转向 13、能耗制动时，直流电动机处于（ A ）。 A、发电状态 B、电动状态 C、空载状态 D、短路状态 14、一台4磁极的三相异步电动机，工作频率50赫兹，其同步转速是（D ）。 A、750转/分 B、1000转/分 C、3000转/分 D、1500转/分 15、他励直流电动机随着电枢电压的下降，机械特性硬度（ C ） A、变硬 B、变软 C、不变 D、不能确定 16、Y-YY双速三相异步电动机的调速属于（ C ）调速方法。 A、变频 B、变极 C、变压 D、改变转差率 17、采用Y-△降压起动的三相异步电动机，其三相定子绕组的接法（ B ）。 A、只能采用Y接法 B、只能采用△接法 C、Y接法和△接法都可以 D、采用何种接法视电动机的功率大小而定 18、直流电机主磁级上两个励磁绕组，一个与电枢绕组串联，一个与电枢绕组并联，称为（ D ）电机。 A、 他励 B、串励 C、并励 D、复励 19、直流并励电动机中换向器的作用是（ D）。 A、把交流电压变成电机的直流电流 B、把直流电压变成电机的交流电流 C、把直流电压变成电枢组的直流电流 D、把直流电流变成电枢绕组的交流电流 20、绕线型三相异步电动机转子串接电阻调速属于（ D ）调速方法。 A、变频 B、变极 C、变压 D、改变转差率 四、计算题： 1、有一台他励直流电动机，额定电压UN=220V，额定功率PN=12kW，额定电流IN=54.6A，额定转速nN=1500r/min，电枢电阻Ra=0.27Ω。试计算： （1）直接起动时的电枢电流Iast； （2）为了限制起动电流不超过2.5 IN,若采用电枢串电阻起动，则至少应串入多大的起动电阻？若采用降压起动，则电压至少应降到多少？ 2、有一台他励直流电动机，PN=14.5kW，UN=220V，IN=86A，nN=1000r/min。求在额定负载下： （1）降速至800r/min稳定运行，电枢需外串多大的调速电阻RT?若采用降压调速，电源电压应降至多少伏？ （2）升速到1100r/min稳定运行，弱磁程度如何？ 3、有一台并励直流电动机，其电气性能数据为：PN=17kW，UN=220V，IN=88.9A，nN=3000r/min，电枢回路总电阻Ra=0.087Ω，励磁回路电阻Rf=181.5Ω。试求： （1）额定负载时，电枢电动势为多少？ （2）固有机械特性方程式； 4

（3）设轴上负载转矩为0.9TN时，电动机在固有机械特性上的转速。 4、已知Y114M-4型三相异步电动机的某些额定技术数据：PN=2.2kW，UN=380V，△接法，nN=1420r/min，ηN=0.81，cosφN=0.82，fN=50Hz。试计算： （1）相电流和线电流的额定值及额定负载时的转矩； （2）额定转差率及额定负载时的转子电流频率。 5、三相、50Hz的电源对一台六极三相异步电动机供电，电动机稳定运行时，转子电流的频率为2.4Hz。试求：（1）转差率；（2）转子转速。 6、某设备用Y132M-4型三相异步电动机拖动，已知该电动机的额定技术数据为：UN=380V，△接法，PN=7.5kW,ηN=0.87，cosφN=0.85, nN=1440r/min, Ist/IN=7.0,λst=λm=2.2,起动时它的负载转矩为35N·m，电网不允许起动电流超过100A，问： （1）计算说明该电动机能否直接起动； （2）如果采用Y-△换接起动，行吗？为什么？ 五、控制线路设计： 1、某生产机械由一台三相异步电动机拖动，需正反转运行，请为其设计电气控制线路，并具有互锁、短路、过载、欠压和失压保护作用。（画出电气控制线路图，并简述其工作原理） 2、某生产机械由三相异步电动机拖动，请为其设计既能点动又能长动的电气控制线路，并且具有短路和过载欠压和失压保护作用。（画出电气控制线路图，并简述其工作原理。） 3、试设计两台电动机M1和M2的顺序起停电气控制线路，要求如下： （1）M1和M2皆为单向运行，且M1可实现两地控制。 （2）起动时，M1起动后M2方可起动；停止时，M2停车后M1方可停车。 （3）M1和M2均具有短路保护和过载保护。 （画出电气控制线路图）

合集下载

电力拖动复习题大题及答案

电力拖动复习题大题及答案

电力拖动复习题大题及答案1. 简述电力拖动系统的基本组成。

答：电力拖动系统主要由以下几部分组成：电源、控制器、电动机和负载。

电源提供电能，控制器负责调节电动机的运行状态，电动机将电能转换为机械能，驱动负载工作。

2. 解释什么是电机的额定功率、额定电压和额定电流。

答：电机的额定功率是指电机在额定工作条件下能够持续输出的最大功率。

额定电压是指电机正常工作时所需的电压。

额定电流是指电机在额定电压下工作时的电流。

3. 描述直流电动机和交流电动机在结构和工作原理上的主要区别。

答：直流电动机通常由定子、转子和换向器组成，其工作原理是利用直流电产生磁场，使转子在磁场中旋转。

而交流电动机则没有换向器，其工作原理是利用交流电产生的旋转磁场来驱动转子旋转。

4. 列举几种常见的电力拖动控制方式，并简述其特点。

答：常见的电力拖动控制方式包括：- 变压变速控制：通过改变电动机的供电电压来调节转速，适用于恒功率负载。

- 变频控制：通过改变电动机的供电频率来调节转速，适用于需要宽范围调速的场合。

- 变阻控制：通过改变电动机的电阻来调节转速，适用于小功率电动机。

5. 解释什么是电动机的起动电流和起动转矩，并讨论它们对电动机起动性能的影响。

答：起动电流是指电动机在起动瞬间的电流，通常远大于额定电流。

起动转矩是指电动机在起动时产生的转矩。

起动电流和起动转矩对电动机的起动性能有重要影响。

较大的起动电流可能导致供电系统过载，而较小的起动转矩可能导致电动机无法起动。

6. 讨论电力拖动系统在工业自动化中的应用及其优势。

答：电力拖动系统在工业自动化中的应用非常广泛，包括输送带、机器人、机床等。

其优势包括：- 高效率：电力拖动系统通常具有较高的能量转换效率。

- 高精度：通过精确的控制，可以实现对负载速度和位置的精确控制。

- 易于集成：电力拖动系统可以方便地与现代控制系统结合，实现自动化控制。

7. 简述电力拖动系统的维护和故障诊断的基本方法。

答：电力拖动系统的维护包括定期检查电机和控制器的状态，清洁和润滑运动部件。

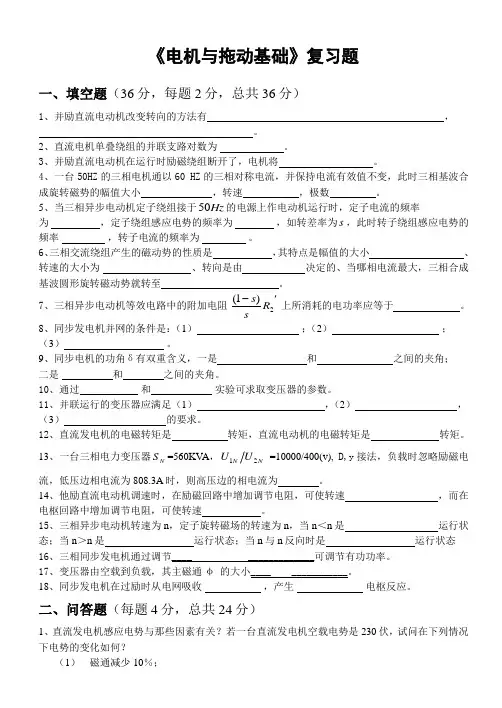

电机与拖动基础复习题

电机与拖动基础复习题

《电机与拖动基础》复习题 一、填空题（36分，每题2分，总共36分） 1、并励直流电动机改变转向的方法有 ， 。 2、直流电机单叠绕组的并联支路对数为 。 3、并励直流电动机在运行时励磁绕组断开了，电机将 。 4、一台50HZ的三相电机通以60 HZ的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。 5、当三相异步电动机定子绕组接于Hz50的电源上作电动机运行时，定子电流的频率 为 ，定子绕组感应电势的频率为 ，如转差率为s，此时转子绕组感应电势的频率 ，转子电流的频率为 。 6、三相交流绕组产生的磁动势的性质是 ，其特点是幅值的大小 、转速的大小为 、转向是由 决定的、当哪相电流最大，三相合成基波圆形旋转磁动势就转至 。

7、三相异步电动机等效电路中的附加电阻 2)1(Rss 上所消耗的电功率应等于 。 8、同步发电机并网的条件是：（1） ；（2） ； （3） 。 9、同步电机的功角δ有双重含义，一是 和 之间的夹角； 二是 和 之间的夹角。 10、通过 和 实验可求取变压器的参数。 11、并联运行的变压器应满足（1） ，（2） ， （3） 的要求。 12、直流发电机的电磁转矩是 转矩，直流电动机的电磁转矩是 转矩。

13、一台三相电力变压器NS=560KVA，NNUU21 =10000/400(v), D,y接法，负载时忽略励磁电流，低压边相电流为808.3A时，则高压边的相电流为 。 14、他励直流电动机调速时，在励磁回路中增加调节电阻，可使转速 ，而在电枢回路中增加调节电阻，可使转速 。 15、三相异步电动机转速为n，定子旋转磁场的转速为n，当n＜n是 运行状态；当 n＞n是 运行状态；当 n与 n反向时是 运行状态 16、三相同步发电机通过调节____ _____________可调节有功功率。 17、变压器由空载到负载，其主磁通φ 的大小____ ___________。 18、同步发电机在过励时从电网吸收 ，产生 电枢反应。

电力拖动基础复习题

电力拖动基础复习题

电力拖动基础复习题1. 什么是电力拖动？电力拖动是一种通过电力驱动机械装置的技术。

它通过将电能转换为机械能，实现对设备的控制和驱动。

电力拖动通常包括电动机、传动装置和负载设备三个主要部分。

2. 电力拖动系统的主要优点是什么？电力拖动系统具有以下几个主要优点：•节约能源：相较于传统的机械传动方式，电力拖动系统能将电能转换为机械能，提高能源的利用率，从而节约能源。

•精准控制：电力拖动系统可以通过调整电机频率、电压等参数，实现对设备的精确控制。

通过使用适当的控制算法，可以实现高精度的位置、速度和力矩控制。

•起动平稳：电力拖动系统采用电动机作为动力源，可以实现起动平稳、无冲击的特点，减少设备和系统的损坏。

•维护简单：相对于传统的机械传动系统，电力拖动系统的维护更加简单。

电机无需润滑和更换传动链条，减少了维护成本和维修时间。

•环保节能：电力拖动系统不需要传统的液压和气动元件，减少了液压和气动系统的泄漏损失和噪音污染，更加环保节能。

3. 电力拖动系统的主要组成部分有哪些？电力拖动系统主要由以下几个组成部分组成：•电动机：电动机是电力拖动系统的核心部分，用于将电能转换为机械能。

常见的电动机有直流电动机、交流感应电动机和步进电动机等。

选择合适的电动机型号和参数对系统性能至关重要。

•变频器：变频器用于控制电动机的转速和转矩。

它可以根据需要调整输出频率和电压，实现对电机的精确控制。

变频器通常包括整流器、逆变器和控制电路等部分。

•传动装置：传动装置用于将电动机输出的旋转运动转换为线性或旋转运动。

常见的传动装置有齿轮传动、皮带传动和螺杆传动等。

选择合适的传动装置能够提高系统的效率和精度。

•负载设备：负载设备是电力拖动系统的输出部分，根据具体应用需求而定。

常见的负载设备有输送带、升降机、机械臂等。

负载设备应与电动机和传动装置匹配，确保系统的正常运行。

4. 电力拖动系统的应用领域有哪些？电力拖动系统在许多领域都有广泛的应用，主要包括以下几个方面：•工业自动化：电力拖动系统被广泛应用于各种工业自动化设备，如机床、生产线、搬运设备等。

电拖复习题

电拖复习题

一、简答题1、直流电机的励磁方式有哪几种？试画图说明。

2、直流电动机有哪几种调速方法？各有何特点？3、一台380/220V的单相变压器，如不慎将380V加在低压绕组上，会产生什么现象？4、三相异步电动机空载运行时，其功能因数为什么很低？5、三相异步电动机直接起动时，为什么起动电流很大，而起动转矩却不大？6、怎样实现三相异步电动机的能耗制动？试画出能耗制动的控制电路线路图。

7、已知一台四极的直流发动机，电枢绕组是单叠绕组，如果在运行时去掉一个刷干或去掉相邻的两个刷干，问对这台电机有何影响？若这台电机的电枢绕组是单波绕组情况又如何？8、变压器的一、二次侧额定电压都是如何定义的？9、变压器并联运行的条件是什么？哪一个条件要求绝对严格？10何谓三相异步电动机的固有机械特性和认为机械特性？11、三相异步电动机有哪三种基本调速方法？12、试比较汽轮发动机和水轮发动机的结构特点？13、什么是同步电机？试问3000r/min,50Hz的同步电机是几极的？该同步电机应是隐极结构还是凸极结构？14、什么是同步电机？试问150r/min,50Hz的同步电机是几极的？该同步电机应是隐极结构还是凸极结构？15、为什么同步发动机带感性负载时其外特性是下降的？16、为什么同步发动机带容性负载时其外特性是上升的？17、在实际应用中，对测速发动机主要有哪些方面的要求？18、微型同步电动机有哪三种类型？其中永磁式同步电动机不能自行起动的因素主要有那两种方面？19、开关磁阻电动机的系统有哪四部分组成？20、步进电机的驱动电源应满足哪些要求？二、选择题1、直流发动机电刷在几何中性线上，如果磁路不饱和，这时电枢反应是（ ）。

（1）、去磁 （2）、增磁 （3）、不去磁也不增磁2、变压器空载损耗（ ）。

(1)、全部为铜损耗 （2）、全部为铁损耗 （3）、主要为铁损耗3、三相异步电动机的空载电流比同容量变压器大的原因是（ ）。

(1)、异步电动机的损耗大 （2）、异步电动机有气隙 （3）、异步电动机的漏抗大4、异步电动机等效电路中的电阻（)/'2s R 上消耗的功率为（ ）。
