钢结构雨篷设计计算书
一、计算依据：
1.《建筑结构荷载规范》
2．《钢结构设计规范》GB50017-2015
3．《建筑抗震设计规范》
4．《钢雨篷（一）》07SG528-1图集
二、计算基本参数:
1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年
一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。
2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规范知，取:z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。
3. 本工程耐火等级二级，抗震设防六度。
三、结构平面布置

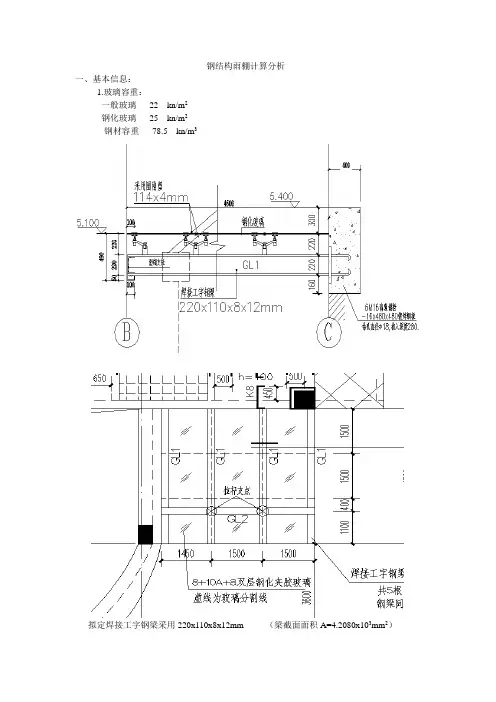

结构平面布置图：
初步估计主梁采用：HN400×200×8×13
次梁采用：HN250×125×6×9
拉压杆采用：Φ152×5.0
钢材均采用Q235级钢
四、荷载计算
1、风荷载
垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：
W k = z s z Wo ················(1.1)
式中: W k ---风荷载标准值 (kN/m2)；
z---瞬时风压的阵风系数；βz=1.70
s---μs=-2.0，向下取μs=1.0。
z---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；
钢雨篷的结构设计计算书
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
目录
1#雨蓬计算书
（1）节点A：
已知：根据GL-1简支梁计算书得，
22190.5072.23203.73xyxyVKNVKNVVVKN
由锚栓设计基本参数，取M16化学锚栓，得：
单个螺栓抗剪设计值：34.7RdVKN
所以，单个螺栓所受拉力：
1203.7320.434.710bvVNKNNKNn 3-3剖面
10个M16化学螺栓满足承载力要求。
（2）节点D：
支座反力：127,42.4NKNVKN
单个高强度螺栓承压型连接的承载力设计值受剪连接时，抗剪公式如下：
24bbevvvdNnf
公式中，vn=1（单剪），螺栓的有效直径17.65edmm，螺栓有效面积2245eAmm， 级承压型高强螺栓得2310/bvfNmm，经计算，
12725.4542.48.485NVDVNNKNnVNKNn
2226.7876.0NDbVVVVNNNKNNKN
2124531076.04bbevvvdNnfKN
故，采用单面5个级M20承压型高强螺栓连接满足承载力要求。
（3）节点E：
由支座反力得：163NKN
销轴处，使用单个级M30承压型高强螺栓，有效直径26.72edmm，有效面积2561eAmm，Q345钢构件的承压2590/bcfNmm,抗剪2310/bvfNmm
由构件信息得，22030vntmmdmm
22561310347.8243020590354bbevvvbbccdNnfKNNdtfKN取两者中的较小者，
钢结构雨棚抗风吸计算
钢结构雨棚抗风吸计算是为了评估钢结构雨棚在风载荷作用下的抗风能力。抗风吸计算一般包括以下几个步骤：
1. 确定设计风速：根据地区风速等级和设计要求，确定雨棚所在地的设计风速。
2. 确定展向和弦向阻力系数：根据雨棚的几何形状和构造特点，计算确定展向和弦向的阻力系数。
3. 计算风荷载：根据设计风速和雨棚的阻力系数，计算展向和弦向的风荷载。
4. 选择合适的计算方法：根据雨棚的结构形式和特点，选择合适的计算方法进行抗风吸计算。常用的计算方法有静力计算法、动力计算法和有限元计算法等。
5. 进行抗风吸计算：根据选择的计算方法，进行抗风吸计算。计算结果可以用于评估雨棚的抗风能力，并进行结构的加固设计。
需要注意的是，钢结构雨棚抗风吸计算需要考虑雨棚的结构形式、材料性能、连接方式等多个因素，因此需要有相关的结构设计及抗风设计经验。在实际计算中，通常需要借助专业的结构设计软件进行计算和分析。
钢结构雨棚在设计时需要考虑多种荷载因素，其中抗风吸计算是重要的一环。风荷载是作用在雨棚上的外部载荷，可能导致雨棚产生变形或损坏。进行抗风吸计算时，主要考虑以下几个方面：
1. **基本风压的确定**：基本风压是用来计算风荷载的标准值，它取决于地理位置、气候条件以及建筑物的特点。基本风压的选取应符合国家标准和规范。
2. **风荷载标准值的计算**：风荷载标准值是根据基本风压、建筑物的特征尺寸以及国家规范中的相关公式计算得出。这些值通常包括负风（吸力）和正风（压力）两个方向。
3. **雪荷载的考虑**：在计算雨棚的风荷载时，若所在地有雪荷载，也需要将其考虑在内。雪荷载的标准值应根据当地的气候条件和雪压标准确定。
4. **地震作用的影响**：对于地震区，还需要考虑地震作用对雨棚的影响。地震作用会导致结构产生加速度反应，设计时通常根据地震设防烈度和设计基本地震加速度来计算。
5. **施工和检修荷载**：在施工或检修期间，可能会在雨棚上施加集中荷载，设计时需要考虑这些临时荷载对结构的影响。
