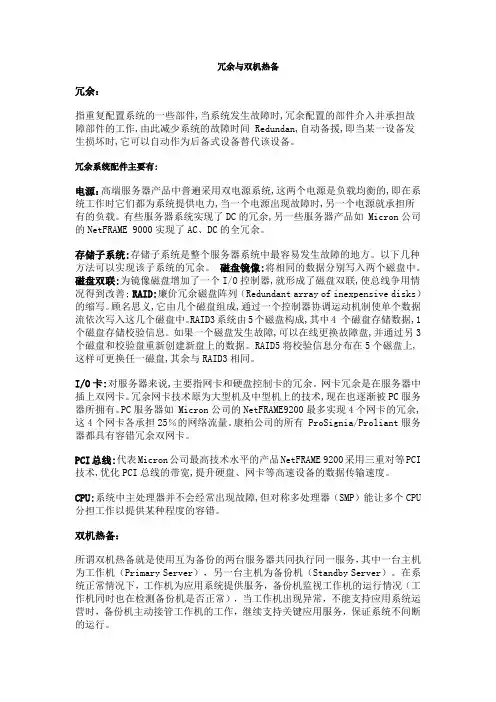

冗余与双机热备

冗余：

指重复配置系统的一些部件，当系统发生故障时，冗余配置的部件介入并承担故 障部件的工作，由此减少系统的故障时间Redundan自动备援，即当某一设备发生损 坏时,它可以自动作为后备式设备替代该设备。

冗余系统配件主要有：

电源：高端服务器产品中普遍采用双电源系统，这两个电源是负载均衡的，即在 系统工作时它们都为系统提供电力，当一个电源出现故障时，另一个电源就承担所有 的负载。有些服务器系统实现了 DC的冗余，另一些服务器产品如Micron公司的 NetFRAME 9000 实现了 AC、DC 的全冗余。

存储子系统：存储子系统是整个服务器系统中最容易发生故障的地方。以下几 种方法可以实现该子系统的冗余。磁盘镜像：将相同的数据分别写入两个磁盘中。 磁盘双联：为镜像磁盘增加了一个I/O控制器,就形成了磁盘双联，使总线争用情况 得到改善；RAID:廉价冗余磁盘阵列(Redundant array of inexpensive disks)的缩 写。顾名思义，它由几个磁盘组成，通过一个控制器协调运动机制使单个数据流依次 写入这几个磁盘中。RAID3系统由5个磁盘构成,其中4个磁盘存储数据,1个磁盘 存储校验信息。如果一个磁盘发生故障，可以在线更换故障盘，并通过另3个磁盘和 校验盘重新创建新盘上的数据。RAID5将校验信息分布在5个磁盘上,这样可更换 任一磁盘,其余与RAID3相同。

I/O卡:对服务器来说，主要指网卡和硬盘控制卡的冗余。网卡冗余是在服务器 中插上双网卡。冗余网卡技术原为大型机及中型机上的技术，现在也逐渐被PC服 务器所拥有。PC服务器如Micron公司的NetFRAME9200最多实现4个网卡的冗 余，这4个网卡各承担25%的网络流量。康柏公司的所有 ProSignia/Proliant服务器 都具有容错冗余双网卡。PCI总线:代表Micron公司最高技术水平的产品 NetFRAME 9200采用三重对

等PCI技术,优化PCI总线的带宽,提升硬盘、网卡等高速设备的数据传输速度。 CPU:系统中主处理器并不会经常出现故障，但对称多处理器(SMP )能让多个 CPU分担工作以提供某种程度的容错。

双机热备：

所谓双机热备就是使用互为备份的两台服务器共同执行同一服务，其中一台主 机为工作机(Primary Server)，另一台主机为备份机(Sta ndby Server)。在系统 正常情况下，工作机为应用系统提供服务，备份机监视工作机的运行情况(工作机 同时也在检测备份机是否正常)，当工作机出现异常，不能支持应用系统运

营时，备份机主动接管工作机的工作，继续支持关键应用服务，保证系统不间 断的运行。

什么情况下需要采用双机热备？

用户可以根据系统的重要性以及终端用户对服务中断的容忍程度决定是否使用 双机热备。比如网络中的用户最多能容忍多长时间恢复服务？如果服务不能很快恢 复会造成什么样的后果等。对于承担企业关键业务应用的服务器需要极高的稳定性 和可用性，需要7X24不间断服务，推荐使用双机热备。 我已经有了 RAID，以及

磁带备份，还有必要做双机吗？或者，如果我做了双机备份，还有必要做磁带备份 吗？ RAID和数据备份都是很重要的。但 RAID技术只能解决硬盘的问题，备份只 能解决系统出现问题后的恢复。而一旦服务器本身出现问题，不论是设备的硬件问 题还是软件系统的问题，都会造成服务的中断。因此， RAID及数据备份技术不能 避免服务中断出现，对于需要持续可靠地提供应用服务的系统，双机还是非常必要 的。数据备份是保障数据安全性的必不可少的措施。因为不论 RAID还是双机，

都是一种实时的备份。任何软件错误、病毒影响、误操作等等，都会同步地在多份 数据中发生影响。因此，对于关键业务即使采用了双机方案也还是一定要进行数据 的备份，以便能在数据损坏、丢失时进行恢复。 如何选择与实施双机热备的配置

1. 以应用为主导，以高可用性为宗旨，分析需求的必要性 2. 选择确定具体的设备、软件的型号等。需要注意的是 ：不同的软件或是硬盘 等存储设备，他们之间存在兼容性的问题，因此在购买之前应咨询专业人员，避免 出现采购了双机软件后对相关的存储设备存在不兼容等现象。

3. 在实施完成后，一定要进行测试，以确保工作正常，而且应注意在运行过程 中定期的对系统是否能够正常切换进行测试。

合集下载

交换机双机热备方案

交换机双机热备方案

交换机双机热备方案

概述

在网络通信中，交换机是起到数据转发和接入端设备的重要角色。为了确保网络的可靠性和稳定性，采用交换机双机热备方案可以提供高可用性和冗余保证，一旦其中一个交换机发生故障，另一个可以无缝接替其工作，确保网络的持续运行。

本文将介绍交换机双机热备方案的基本原理、实施过程和相关配置。同时，还将讨论该方案的优缺点和适用场景。

基本原理

交换机双机热备方案是通过配置两台交换机进行冗余和备份，实现高可用性的网络架构。其中一台交换机担任主交换机的角色，负责数据转发和网络管理，另一台交换机担任备份交换机的角色，只有在主交换机故障时才接管其功能。

主要的原理有以下几点：

1. 心跳检测：主备交换机之间通过心跳检测来确保彼此的存活状态。当主交换机故障时，备份交换机能够探测到主交换机的失效，从而触发故障切换。

2. 数据同步：主备交换机之间通过数据同步来保持状态一致性。备份交换机会周期性地从主交换机同步配置信息和网络状态，以便在故障时提供无缝切换。

3. 快速切换：当主交换机故障时，备份交换机会迅速接管其功能，并通过更新网络信息来确保数据的顺利传输。这个过程一般在数秒钟内完成，用户几乎无感知。

实施过程

第一步：选购适合的交换机

在实施交换机双机热备方案之前，首先需要选购适合的交换机设备。一般情况下，厂商会提供特定的双机热备方案支持，需要确保所选交换机支持该方案并符合实际需求。当然还要考虑交换机的性能、端口数量、扩展性和价格等方面。

第二步：配置主备交换机

1. 连接交换机：将主备交换机通过双向链路连接，确保可以进行心跳检测和数据同步。

2. 配置主交换机：在主交换机上配置基本网络参数、VLAN、ACL等功能。同时，需要启动交换机双机热备方案并指定备份交换机的IP地址。 3. 配置备交换机：在备份交换机上同样配置基本网络参数、VLAN、ACL等功能，但不需要启动交换机双机热备方案。

4. 启动主备关系：在主交换机上启动交换机双机热备方案，并指定备份交换机的IP地址。

第22章 冗余系统

第22章 冗余系统

22

955 / 20955 / 20 第二十二章 冗余系统

组态王提供全面的冗余功能，能够有效地减少数据丢失的可能，增加了系统的可靠性，方便了系统维护。组态王提供三重意义上的冗余功能，即双设备冗余、双机热备和双网络冗余。本章将分三节分别详细讲述这三种冗余方式的特点和实现方法。

22.1 双设备冗余

22.1.1双设备冗余概述

双设备冗余,是指设备对设备的冗余，即两台相同的设备之间的相互冗余。对于用户比较重要的数据采集系统，用户可以用两个完全一样的设备同时采集数据，并及组态王通讯。系统结构示意如图22.1：

 介绍组态王的冗余功能

 教您如何实现双设备冗余、双机冗余和双网络冗余 22

956 / 20956 / 20

图22.1 双设备冗余示意图

正常情况下，主设备及从设备同时采集数据，但组态王只及主设备通讯，若主设备通讯出现故障，组态王将自动断开及主设备的连接，及从设备建立连接，从设备由热备状态转入运行状态，组态王从从设备中采集数据。此后，组态王一边及从设备通讯，一边监视主设备的状态，当主设备恢复正常后，组态王自动停止及从设备的通讯，及主设备建立连接，进行通讯，从设备又处于热备状态。

这样就要求从设备及主设备应完全一样，即两台设备要完全处于热备状态。而且组态王中在定义该设备的IO变量时，只能定义变量及主设备建立连接，而从设备无需定义变量，完全是对主设备的冗余。

22.1.2双设备冗余的功能

具体地说双设备冗余主要是实现数据的不间断采集。

由于采用了设备冗余，因此一旦主设备通讯出现中断，从设备可以迅速将采集到的数据传给主设备继续及组态王进行通讯，从而保持数据的完整性。

22.1.3 双设备冗余的设置

22.1.3.1 双设备冗余设置的步骤

双设备冗余定义的步骤大致为：

 从设备定义

 主设备定义 主设备 从设备 组态王 22

957 / 20957 / 20  变量定义（主设备）

双机热备条件

双机热备条件

双机热备条件

在计算机系统中，双机热备条件是一种常见的高可用性架构，用于确保系统的持续可用性和数据冗余。双机热备条件通过使用两个或多个相同配置的服务器来保证系统的连续运行，即当一个服务器发生故障时，另一个服务器可以自动接管其工作，从而实现无缝切换并确保系统的稳定性。

为了实现双机热备条件，以下是一些关键的条件和要求：

1. 硬件配置一致性：双机热备条件要求两个或多个服务器的硬件配置完全相同，包括处理器、内存、磁盘和网络适配器等。只有硬件配置一致，系统才能在备用服务器上正确地执行相同的操作，确保系统状态的一致性。

2. 快速故障检测：双机热备条件要求系统能够快速检测到主服务器的故障，并迅速采取措施切换到备用服务器。通常，这需要使用专用的监控软件或硬件来实时监测主服务器的状态，如网络连接、CPU负载和磁盘空间等。

3. 高可靠性存储：为了确保数据不会丢失或损坏，双机热备条件需要使用高可靠性的存储解决方案，如磁盘阵列或网络存储。这些存储设备通常具有冗余的磁盘、热插拔功能和硬件加速等特性，以提供极高的数据可靠性和快速的故障恢复。

4. 快速数据同步：为了保持主服务器和备用服务器之间数据的一致性，双机热备条件要求快速的数据同步机制。通常采用的方法是使用专门的数据复制软件或硬件来实时同步主服务器的数据到备用服务器，以确保备用服务器上的数据与主服务器完全一致。

5. 自动切换和恢复：双机热备条件需要具备自动切换和恢复功能，即当主服务器发生故障时，备用服务器能够自动接管主服务器的工作，并继续提供服务。这通常需要一个负载均衡器或集群管理软件来监控服务器的状态并进行自动切换，以确保服务的连续性和用户的无感知。 6. 故障恢复测试：为了确保双机热备条件的有效性，定期进行故障恢复测试是必要的。通过模拟主服务器故障，测试备用服务器的切换和恢复功能，以验证系统的可靠性和稳定性。

总结起来，双机热备条件要求硬件配置一致、快速故障检测、高可靠性存储、快速数据同步、自动切换和恢复以及定期故障恢复测试。这些条件的满足可以大大提高系统的可用性和数据的冗余，保证系统的持续运行和故障恢复能力，对于关键的计算机应用和服务至关重要。

冗余与双机热备

冗余与双机热备

冗余与双机热备

冗余：

指重复配置系统的一些部件,当系统发生故障时,冗余配置的部件介入并承担故障部件的工作,由此减少系统的故障时间 Redundan,自动备援,即当某一设备发生损坏时,它可以自动作为后备式设备替代该设备。

冗余系统配件主要有:

电源：高端服务器产品中普遍采用双电源系统,这两个电源是负载均衡的,即在系统工作时它们都为系统提供电力,当一个电源出现故障时,另一个电源就承担所有的负载。有些服务器系统实现了DC的冗余,另一些服务器产品如 Micron公司的NetFRAME 9000实现了AC、DC的全冗余。

存储子系统:存储子系统是整个服务器系统中最容易发生故障的地方。以下几种方法可以实现该子系统的冗余。 磁盘镜像:将相同的数据分别写入两个磁盘中。

磁盘双联:为镜像磁盘增加了一个I/O控制器,就形成了磁盘双联,使总线争用情况得到改善; RAID:廉价冗余磁盘阵列（Redundant array of inexpensive disks）的缩写。顾名思义,它由几个磁盘组成,通过一个控制器协调运动机制使单个数据流依次写入这几个磁盘中。RAID3系统由5个磁盘构成,其中4 个磁盘存储数据,1个磁盘存储校验信息。如果一个磁盘发生故障,可以在线更换故障盘,并通过另3个磁盘和校验盘重新创建新盘上的数据。RAID5将校验信息分布在5个磁盘上,这样可更换任一磁盘,其余与RAID3相同。

I/O卡:对服务器来说,主要指网卡和硬盘控制卡的冗余。网卡冗余是在服务器中插上双网卡。冗余网卡技术原为大型机及中型机上的技术,现在也逐渐被PC服务器所拥有。PC服务器如 Micron公司的NetFRAME9200最多实现4个网卡的冗余,这4个网卡各承担25％的网络流量。康柏公司的所有 ProSignia/Proliant服务器都具有容错冗余双网卡。

PCI总线:代表Micron公司最高技术水平的产品NetFRAME 9200采用三重对等PCI技术,优化PCI总线的带宽,提升硬盘、网卡等高速设备的数据传输速度。
