电力系统短路与过电压分析
电力系统是现代社会不可或缺的能源供应基础设施。然而，在电力系统运行过程中，短路和过电压是常见的问题，它们可能导致设备损坏、系统故障甚至是安全事故。因此，对电力系统的短路和过电压进行分析和控制是非常重要的。
短路是指电路中出现异常低阻抗的情况，使电流瞬间剧增，可能导致设备过载和烧毁，甚至引发火灾事故。短路可以分为两种类型：对地短路和对线短路。对地短路是指电路中出现线与地之间的接触，而对线短路是指电路中两个相邻线之间出现接触。短路的发生可能是由于电线绝缘破损、元器件故障以及操作错误等引起的。
为了分析电力系统中的短路情况，我们需要进行短路计算。短路计算可以通过模拟电力系统运行状态及考虑各种故障类型来进行。在计算过程中，我们需要考虑电力系统的基本参数，如电流、电压、阻抗和功率因数等。通过计算，我们可以获得系统中各个节点的电流和电压数值，从而判断系统中是否存在短路问题以及可能出现短路的位置。
一旦确定了电力系统中的短路情况，我们需要采取相应的措施进行短路保护。常见的短路保护装置包括熔断器、断路器和隔离开关等。这些装置可以在电路中检测到短路情况后，迅速切断故障电路，防止电流过大导致设备损坏和人员伤亡。此外，短路保护还需要考虑故障定位和故障恢复等问题，以快速确保电力系统的正常运行。
除了短路之外，过电压也是电力系统中常见的问题之一。过电压是指电压超过额定值的情况，可能导致设备损坏和电弧产生，造成火灾和人员伤亡。过电压通常分为永久性过电压和瞬时过电压。永久性过电压是指持续时间较长的电压超过额定值，可能由电网负荷变化、故障和操作错误等引起。瞬时过电压是指持续时间较短的电压峰值，可能由雷击、故障和电力设备开关操作等因素引起。 为了分析电力系统中的过电压问题，我们需要进行过电压计算和分析。过电压计算可以通过模拟电力系统中各个节点的电压变化情况来进行。在计算过程中，我们需要考虑系统中各种负荷变化、故障和操作因素对电压的影响。通过计算，我们可以获得系统中各个节点的电压数值，并判断是否存在过电压问题以及可能出现过电压的位置。

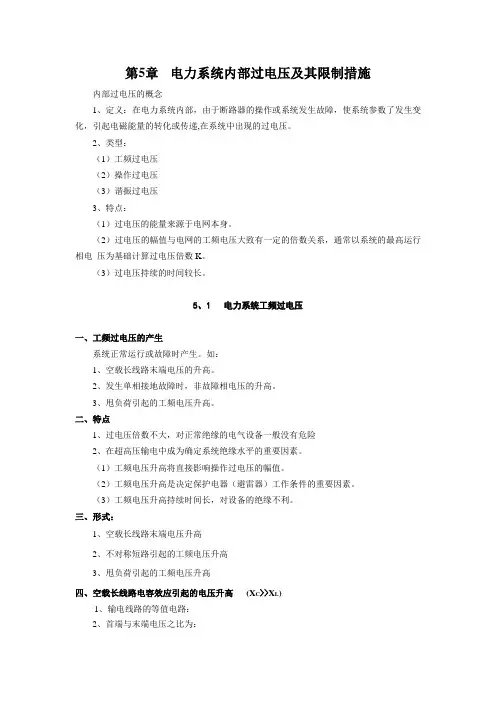

第5章 电力系统内部过电压及其限制措施
内部过电压的概念
1、定义：在电力系统内部，由于断路器的操作或系统发生故障，使系统参数了发生变化，引起电磁能量的转化或传递,在系统中出现的过电压。
2、类型：
（1）工频过电压
（2）操作过电压
（3）谐振过电压
3、特点：
（1）过电压的能量来源于电网本身。
（2）过电压的幅值与电网的工频电压大致有一定的倍数关系，通常以系统的最高运行相电 压为基础计算过电压倍数K。
（3）过电压持续的时间较长。
5、1 电力系统工频过电压
一、工频过电压的产生
系统正常运行或故障时产生。如：
1、空载长线路末端电压的升高。
2、发生单相接地故障时，非故障相电压的升高。
3、甩负荷引起的工频电压升高。
二、特点
1、过电压倍数不大，对正常绝缘的电气设备一般没有危险
2、在超高压输电中成为确定系统绝缘水平的重要因素。
（1）工频电压升高将直接影响操作过电压的幅值。
（2）工频电压升高是决定保护电器（避雷器）工作条件的重要因素。
（3）工频电压升高持续时间长，对设备的绝缘不利。
三、形式：
1、空载长线路末端电压升高
2、不对称短路引起的工频电压升高
3、甩负荷引起的工频电压升高
四、空载长线路电容效应引起的电压升高 (XC>>XL)
1、输电线路的等值电路：
2、首端与末端电压之比为： 对于无穷大容量的系统，可以证明：
式中：α—相位常数， α=0.06°/KM
l—线路长度
说明线路末端电压高于首端电压，线路越长，末端电压越高，这种现象是由于电容性充电电流造成的，称为电容效应。
3、系统电源容量对电容效应的影响
沿线路的工频电压按余弦规律分布
K20 =U2 / E = COS φ/ COS （αl+ φ）
Φ= arctg X s / Z
式中 ：X s — 系统电源的等值阻抗
Z — 导线的波阻抗
可见， 电源容量越小，电抗越大，工频电压升高越严重，即电源电抗 的存在相当于使线路变长了。
第11章电力系统暂时过电压
11.1 工频过电压
11.2 线性谐振过电压
11.3 非线性谐振过电压
11.2 参数谐振过电压
1、内部过电压：
在电力系统中，由于断路器操作、故障或者其他原因，使系
统参数发生变化，引起系统内部电磁能量的振荡转化或传送所造
成的电压升高。
2、内部过电压倍数K
n：
内部过电压幅值与系统最高运行相电压幅值之比。
3、分类：
操作过电压：
由于操作或故障引起的瞬时电压升高。
暂时过电压：
瞬时过程完毕后出现的稳态工频电压升高（工频
过电压）或谐振（谐振过电压）。
11.1工频过电压
1、工频过电压：
电力系统在正常或故障运行时可能出现幅值超过最大工作相
电压、频率为工频或接近工频的电压升高。
2、意义：
它对系统电气设备的正常绝缘一般没有危险，但对超高压远
距离输电确定绝缘水平时，起着重要作用。
我国超高压系统中，要求线路侧工频过电压不大于最高运行
相电压的1.4倍；母线侧工频过电压不大于最高运行相电压的1.3
倍。
3、工频过电压的形成：
①空载长线路电容效应引起的工频过电压：
均匀无损空载线路沿线电压逐步升高，线路末端电压最
高。为限制长线路的工频电压升高，通常采用并联电抗器补偿线
路电容电流，削弱线路电容效应。
②不对称接地引起的工频过电压（以单相接地为例）：
可见不对称接地会引起线路的过电压，因此线路的避雷器
设计要考虑到此类问题。
③甩负荷引起的工频过电压：
正常时：
3sxgs
xgS
UEjxIEjx
U=−⋅=−
0
xgIUE=⇒=
突然甩负荷后：
可见，甩负荷前传输的功率愈大，甩负荷后的工频
电压也愈高。
11.2线性谐振过电压
1、谐振：
振荡回路中某一自由振荡频率等于外加强迫频率的一种稳态
（准稳态）现象。
2、危害性：
既决定于其幅值大小，也决定于持续时间的长短。
3、谐振设备：
¾L：发电机、变压器、线路电感、电抗器、互感器。
¾C：补偿电容、杂散电容、对地电容、相间电容。
¾R：线路。
¾通常认为C 和R 是线性元件，根据电感L 的不同特性（线、
电力系统过电压分析
过电压是指电力系统中出现的电压超过额定值或设定范围的瞬时现象。过电压可能由于线路故障、雷击、开关操作和电气设备故障等原因引起。过电压对电力系统的安全稳定运行产生重要影响，因此，对电力系统的过电压进行准确的分析和评估是必要的。
一、过电压的分类
1. 外部过电压：外部过电压是指来自电力系统外部的电压幅度超过了正常运行时的额定值。外部过电压的主要原因是雷击，雷击可以通过设备接闪装置和接地装置来减轻其影响。
2. 内部过电压：内部过电压是指电力系统内部某个节点的电压幅值超过了正常运行时的额定值，可能导致电力设备的损坏。内部过电压包括故障过电压和运行过电压。
二、过电压的影响
1. 设备损坏：过电压可能导致设备的击穿，损坏电气设备，特别是对绝缘性能较差的设备，如变压器、继电器和电能表等。
2. 系统不稳定：当过电压较大或持续时间较长时，电力系统可能变得不稳定，导致设备间的电能传递受到影响。
三、过电压分析的方法
过电压分析是通过数学模型和计算方法对电力系统的过电压进行仿真和计算，以评估过电压对电力系统的影响，并确定相应的防护措施。 1. 瞬态稳定分析：通过瞬态稳定分析可以确定电力系统在过电压冲击下的稳定性。该分析主要考虑电力系统的动态过程，包括电压暂降、电流冲击和设备响应等。
2. 静态稳定分析：静态稳定分析主要评估电力系统在过电压下的静态稳定性。静态稳定分析可以评估过电压对电力系统中各个节点电压和功率的影响。
3. 电磁暂态分析：电磁暂态分析是通过计算每个节点的电压和电流的瞬时变化来评估过电压对电力系统的影响。该分析主要关注电力系统的电磁暂态响应。
四、过电压防护措施
为了减轻过电压的影响并保护电力系统的安全稳定运行，需要采取一定的过电压防护措施。
1. 接闪装置：接闪装置可接地试验系统，通过将过电压引到接闪装置上，从而保护电力设备免受雷击等外部过电压的影响。
2. 绝缘配合：合理选择和配合电力系统的绝缘设备和绝缘材料，提高系统的绝缘能力，防止内部过电压的产生和传播。
