超声诊断系统技术参数

彩色多普勒超声诊断仪技术参数

一、 设备主要用途：

1、主要用于：腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、经颅、急诊等全身应用。

二、 主机及技术参数要求：

1、功能

1.1、彩色显示器≥21英寸

★1.2、主机一体化触摸屏≥13英寸。

1.3、触摸屏支持通过手势对图像的放大、缩小、测量、参数调整等操作。

★1.4、主机标配探头接口：≥4个，全激活，相互通用

1.5、探头接口位于彩超操作面板下方主机机箱正前方

★1.6、操作面板自由旋转角度≥80°（从最左边旋转至最右边的角度）

1.7、谐波成像模式

1.8、M型模式

1.9、实时宽景成像（要求所有探头可用，扫描速度自动通过声音、颜色提示，提供证明）

1.10、复合成像

1.11、放大功能（前端、后端放大倍数≥8倍，提供证明）

1.12、一键快速对二维图像、彩色图像、频谱图像进行优化

★1.13、超声教学系统，支持包括泌尿等多个临床应用，机器内部能提供标准超声声像图、解剖示意图、扫查手法图及扫查技巧介绍，支持医生对超声扫查的自学和训练，支持以上单窗口图像放大功能（提供证明图片）

1.14、焦点位置自动调节。

1.15、全中文操作系统界面，支持≥3种操作语言。

★1.16、具备造影成像

1.17、造影成像双计时器，双实时显示组织图像与造影图像

2.探头规格

2.1、宽频变频技术，系统频率范围2.0-10.0MHz 2.2、腹部标配探头：频率范围2.0-5.0MHz，最大显示深度≥38cm

2.3、浅表探头：频率范围5.0-10.0MHz

2.4、心脏探头：频率范围2.0-4.0MHz

2.5、腔内探头:频率范围3.0－11.0MHz

3、系统技术参数及要求

3.1、数字化声束形成器

3.2、接收方式：发射、接收通道≥1024，多倍信号并行处理

3.3、最大显示深度:≥38cm

3.4、二维图像最大帧率: ≥400帧/秒

3.5、TGC: ≥8段

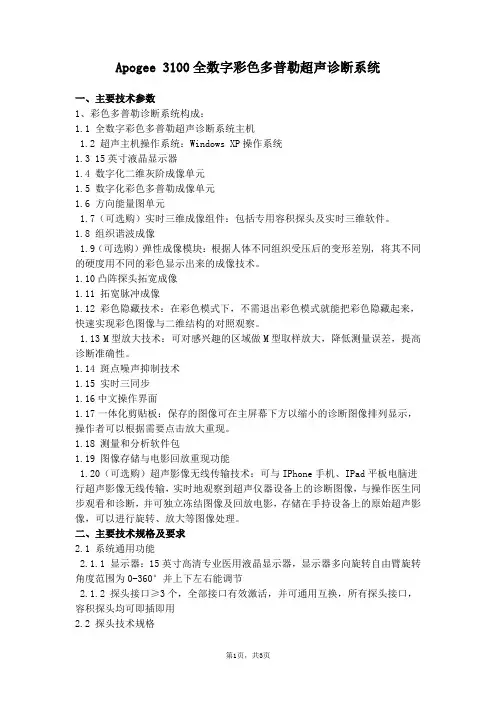

第1页，共3页 Apogee 3100全数字彩色多普勒超声诊断系统

一、主要技术参数

1、彩色多普勒诊断系统构成：

1.1 全数字彩色多普勒超声诊断系统主机

1.2 超声主机操作系统：Windows XP操作系统

1.3 15英寸液晶显示器

1.4 数字化二维灰阶成像单元

1.5 数字化彩色多普勒成像单元

1.6 方向能量图单元

1.7（可选购）实时三维成像组件：包括专用容积探头及实时三维软件。

1.8 组织谐波成像

1.9（可选购）弹性成像模块：根据人体不同组织受压后的变形差别, 将其不同的硬度用不同的彩色显示出来的成像技术。

1.10凸阵探头拓宽成像

1.11 拓宽脉冲成像

1.12 彩色隐藏技术：在彩色模式下，不需退出彩色模式就能把彩色隐藏起来，快速实现彩色图像与二维结构的对照观察。

1.13 M型放大技术：可对感兴趣的区域做M型取样放大，降低测量误差，提高诊断准确性。

1.14 斑点噪声抑制技术

1.15 实时三同步

1.16中文操作界面

1.17一体化剪贴板：保存的图像可在主屏幕下方以缩小的诊断图像排列显示，操作者可以根据需要点击放大重现。

1.18 测量和分析软件包

1.19 图像存储与电影回放重现功能

1.20（可选购）超声影像无线传输技术：可与IPhone手机、IPad平板电脑进行超声影像无线传输，实时地观察到超声仪器设备上的诊断图像，与操作医生同步观看和诊断，并可独立冻结图像及回放电影，存储在手持设备上的原始超声影像，可以进行旋转、放大等图像处理。

二、主要技术规格及要求

2.1 系统通用功能

2.1.1 显示器：15英寸高清专业医用液晶显示器，显示器多向旋转自由臂旋转角度范围为0-360°并上下左右能调节

2.1.2 探头接口≥3个，全部接口有效激活，并可通用互换，所有探头接口，容积探头均可即插即用

2.2 探头技术规格

第2页，共3页 2.2.1 凸阵探头基波频率2.0-5.0MHz，具有谐波成像功能，最大扫描角度≥70°，扫描角度可从20°至70°之间实时调节改变，可视可调；

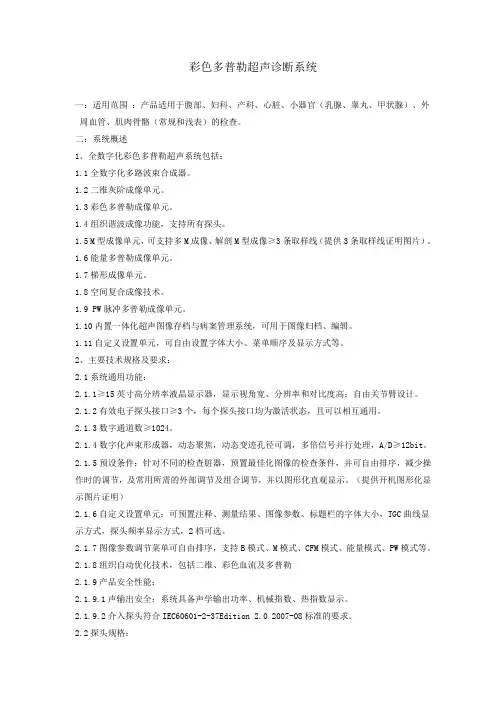

彩色多普勒超声诊断系统

一：适用范围 ：产品适用于腹部、妇科、产科、心脏、小器官（乳腺、睾丸、甲状腺）、外周血管、肌肉骨骼（常规和浅表）的检查。

二：系统概述

1、全数字化彩色多普勒超声系统包括：

1.1全数字化多路波束合成器。

1.2二维灰阶成像单元。

1.3彩色多普勒成像单元。

1.4组织谐波成像功能，支持所有探头。

1.5 M型成像单元，可支持多M成像、解剖M型成像≥3条取样线（提供3条取样线证明图片）。

1.6能量多普勒成像单元。

1.7梯形成像单元。

1.8空间复合成像技术。

1.9 PW脉冲多普勒成像单元。

1.10内置一体化超声图像存档与病案管理系统，可用于图像归档、编辑。

1.11自定义设置单元，可自由设置字体大小、菜单顺序及显示方式等。

2、主要技术规格及要求：

2.1系统通用功能：

2.1.1≥15英寸高分辨率液晶显示器，显示视角宽、分辨率和对比度高；自由关节臂设计。

2.1.2有效电子探头接口≥3个，每个探头接口均为激活状态，且可以相互通用。

2.1.3数字通道数≥1024。

2.1.4数字化声束形成器，动态聚焦，动态变迹孔径可调，多倍信号并行处理，A/D≥12bit。

2.1.5预设条件：针对不同的检查脏器，预置最佳化图像的检查条件，并可自由排序，减少操作时的调节，及常用所需的外部调节及组合调节，并以图形化直观显示。（提供开机图形化显示图片证明）

2.1.6自定义设置单元：可预置注释、测量结果、图像参数、标题栏的字体大小，TGC曲线显示方式，探头频率显示方式，2档可选。

2.1.7图像参数调节菜单可自由排序，支持B模式、M模式、CFM模式、能量模式、PW模式等。

2.1.8组织自动优化技术，包括二维、彩色血流及多普勒

2.1.9产品安全性能：

2.1.9.1声输出安全：系统具备声学输出功率、机械指数、热指数显示。

2.1.9.2介入探头符合IEC60601-2-37Edition 2.0 2007-08标准的要求。

LOGIQ E10s技术参数

序号 货物需求一览表及技术规格

一、 超高档彩色多普勒超声波诊断仪

二、 数量：一台

三、 使用单位：

四、 设备用途及说明：

高端全身应用型彩色多普勒超声波诊断系统，主要用于腹部、心脏、妇产、泌尿、浅表小器官与血管、儿科、肌骨神经、介入诊疗、高端体检及临床学术研究。必须提供厂家2020年发布的最新高端产品（以注册证时间为准）并且为最新版本

五、 主要规格及系统概述

5.1 主机系统性能概括：

5.1.1 ≥23英寸HDU高分辨率液晶监视器，可上下左右前后任意方位调节，可前后折叠；

5.1.2 液晶触摸屏≥12英寸，支持界面编辑及滑动翻页功能；触摸屏支持数字TGC功能，滑动调节时间增益曲线。

5.1.3 操作面板支持电动调节高度、前后左右位置及旋转，支持全封闭式键盘

5.1.4 原始数据储存，可对回放图像进行多种参数调节

5.1.5 采用整场空间像素成像原理成像，一次性成像无需调节焦点位置和数目，图像区域无聚焦点或聚焦带

5.1.6 智能像素优化技术：提高图像整体空间分辨率、对比分辨率和信噪比，可调节开关。

5.1.7 主机一体化耦合剂加热装置，温度可调

5.1.8 具备数据防御系统，可对不同人群设置数据开放度及访问权限

5.1.9 智能控制设备功能：超声主机可与手机或平板电脑等移动终端相连接，使用移动设备代替面板及触摸屏按键完成冻结、检查模式切换、测量、拍照片等操作

5.1.10 影像互联功能：超声主机可与手机或平板电脑等移动终端相连接，由移动端所拍摄的图片可瞬时上传至超声设备，单幅显示或与超声、超声动态图像同屏对照显示

5.2 二维灰阶成像单元

5.2.1 宽频可变频成像技术：灰阶、谐波、彩色、频谱支持独立变频，中心频率可视可调

5.2.2 斑点噪声抑制技术：支持所有探头，多级可调（并有专门妇产科、和肌骨专用选项），支持3D/4D、CFM/PDI、宽景成像、造影成像等技术
