・ｌｌ８・　科技论坛　

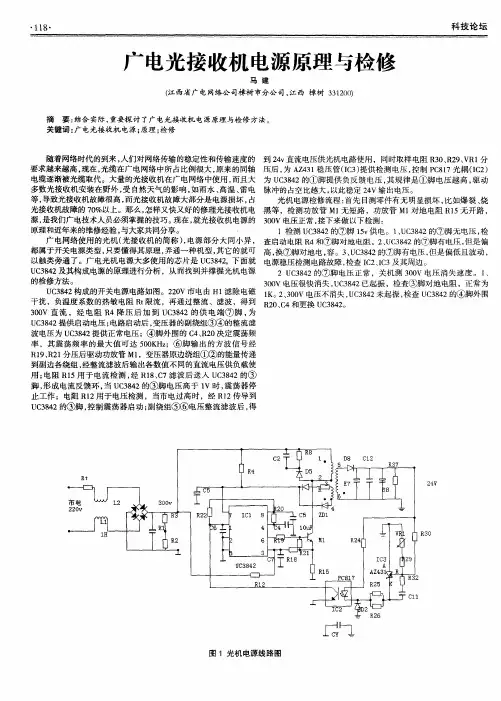

广电光接收机电源原理与检修　

马建　

（江西省广电网络公司樟树市分公司，江西樟树３３１２００）　

摘要：结合实际，重要探讨了广电光接收机电源原理与检修方法。　

关键词：广电光接收机电源；原理；检修　

随着网络时代的到来，人们对网络传输的稳定性和传输速度的　

要求越来越高，现在，光缆在广电网络中所占比例很大，原来的同轴　

电缆逐渐被光缆取代。大量的光接收机在广电网络中使用，而且大　多数光接收机安装在野外，受自然天气的影响，如雨水、高温、雷电　

等，导致光接收机故障很高，而光接收机故障大部分是电源损坏，占　

光接收机故障的７０％以上。那么，怎样又快又好的修理光接收机电　源，是我们广电技术人员必须掌握的技巧。现在，就光接收机电源的　

原理和近年来的维修经验，与大家共同分享。　广电网络使用的光机（光接收机的简称），电源部分大同小异，　

都属于开关电源类型，只要懂得其原理，弄通一种机型，其它的就可　以触类旁通了。广电光机电源大多使用的芯片是ＵＣ３８４２，下面就　

ＵＣ３８４２及其构成电源的原理进行分析，从而找到并撑握光机电源　的检修方法。　

ＵＣ３８４２构成的开关电源电路如图。２２０Ｖ市电由Ｈｌ滤除电磁　

干扰，负温度系数的热敏电阻Ｒｔ限流，再通过整流、滤波，得到　

３００￣直流，经电阻Ｒ４降压后加到ＵＣ３８４２的供电端Ｑ）脚，为　

ＵＣ３８４２提供启动电压；电路启动后，变压器的副绕组　）④的整流滤　

波电压为ＵＣ３８４２提供正常电压；④脚外围的Ｃ４、Ｒ２０决定震荡频　

率，其震荡频率的最大值可达５００ＫＨｚ；⑥脚输出的方波信号经　

Ｒ１９、Ｒ２１分压后驱动功放管Ｍｌ，变压器原边绕组①②的能量传递　到副边各绕组，经整流滤波后输出各数值不同的直流电压供负载使　

用；电阻Ｒ１５用于电流检测，经Ｒ１８、Ｃ７滤波后送入ＵＣ３８４２的⑨　

脚，形成电流反馈环，当ＵＣ３８４２的⑨脚电压高于１Ｖ时，震荡器停　

止工作；电阻Ｒ１２用于电压检测，当市电过高时，经Ｒ１２传导到　ＵＣ３８４２的（　挪，控制震荡器启动；副绕组（　⑥电压整流滤波后，得　到２４ｖ直流电压供光机电路使用，同时取样电阻Ｒ３０、Ｒ２９、ＶＲ１分　

光接收机的应用与原理

一、光接收机的概述

光接收机是光通信系统中至关重要的组成部分，用于接收光信号并将其转换为电信号。它在光纤通信、光无线通信等领域广泛应用，成为现代通信技术的重要支撑。

二、光接收机的原理

光接收机的基本原理是利用光电二极管将光信号转换为电信号。光电二极管是一种能够将光能转化为电能的器件，它的结构类似于半导体二极管。当光子入射到光电二极管的PN结上时，会激发电子从价带跃迁到导带，产生电流。这个电流的大小与入射光子的能量有关，所以可以借此将光信号转换为电信号。

三、光接收机的工作原理

光接收机主要通过以下几个步骤将光信号转换为电信号：

1. 光接收：接收器接收到入射光信号，光子入射到光电二极管上；

2. 光电转换：光电二极管将光子能量转换为电子能量，激发电子从价带跃迁到导带；

3. 电荷放大：电荷放大器将产生的微弱电流放大为可以被检测的电信号；

4. 信号处理：经过信号处理电路，将电信号进行滤波、放大、整形等处理；

5. 输出：最终将处理后的电信号输出给其他设备进行处理或存储。

四、光接收机的应用

光接收机在光通信、光无线通信等领域有着广泛的应用，具体包括以下几个方面：

• 光纤通信：光接收机作为光纤通信系统中的关键组件，用于将光信号转换为电信号，并完成信号处理和转发。

• 光无线通信：光接收机在光无线通信系统中起到类似的作用，将光信号转换为电信号，并进行后续处理和传输。

• 光传感器：光接收机可以用于制造各种光传感器，用于环境监测、光学测量等应用。 • 光学测量：在科学研究和工程领域，光接收机可以用于精密光学测量，如激光测距、光谱分析等。

• 光电子设备：光接收机也可以用于制造各种光电子设备，如光电开关、光电触发器等。

五、光接收机的发展趋势

随着通信技术的不断发展，光接收机也在不断演进和创新，未来的发展趋势主要包括以下几个方面：

1. 高速化：随着通信速度的不断提升，光接收机需要具备更高的接收速度和处理能力。

个人收集整理-ZQ

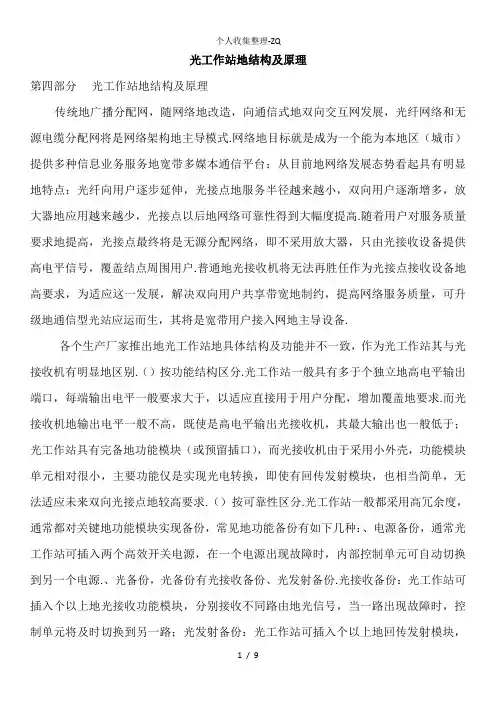

1 / 9 光工作站地结构及原理

第四部分 光工作站地结构及原理

传统地广播分配网，随网络地改造，向通信式地双向交互网发展，光纤网络和无源电缆分配网将是网络架构地主导模式.网络地目标就是成为一个能为本地区（城市）提供多种信息业务服务地宽带多媒本通信平台；从目前地网络发展态势看起具有明显地特点：光纤向用户逐步延伸，光接点地服务半径越来越小，双向用户逐渐增多，放大器地应用越来越少，光接点以后地网络可靠性得到大幅度提高.随着用户对服务质量要求地提高，光接点最终将是无源分配网络，即不采用放大器，只由光接收设备提供高电平信号，覆盖结点周围用户.普通地光接收机将无法再胜任作为光接点接收设备地高要求，为适应这一发展，解决双向用户共享带宽地制约，提高网络服务质量，可升级地通信型光站应运而生，其将是宽带用户接入网地主导设备.

各个生产厂家推出地光工作站地具体结构及功能并不一致，作为光工作站其与光接收机有明显地区别.（）按功能结构区分.光工作站一般具有多于个独立地高电平输出端口，每端输出电平一般要求大于，以适应直接用于用户分配，增加覆盖地要求.而光接收机地输出电平一般不高，既使是高电平输出光接收机，其最大输出也一般低于；光工作站具有完备地功能模块（或预留插口），而光接收机由于采用小外壳，功能模块单元相对很小，主要功能仅是实现光电转换，即使有回传发射模块，也相当简单，无法适应未来双向光接点地较高要求.（）按可靠性区分.光工作站一般都采用高冗余度，通常都对关键地功能模块实现备份，常见地功能备份有如下几种：、电源备份，通常光工作站可插入两个高效开关电源，在一个电源出现故障时，内部控制单元可自动切换到另一个电源.、光备份，光备份有光接收备份、光发射备份.光接收备份：光工作站可插入个以上地光接收功能模块，分别接收不同路由地光信号，当一路出现故障时，控制单元将及时切换到另一路；光发射备份：光工作站可插入个以上地回传发射模块，个人收集整理-ZQ

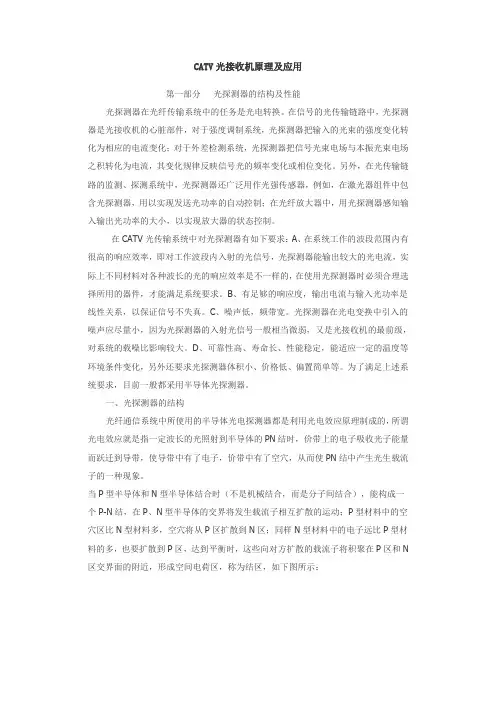

CATV光接收机原理及应用

第一部分 光探测器的结构及性能

光探测器在光纤传输系统中的任务是光电转换。在信号的光传输链路中，光探测器是光接收机的心脏部件，对于强度调制系统，光探测器把输入的光束的强度变化转化为相应的电流变化；对于外差检测系统，光探测器把信号光束电场与本振光束电场之积转化为电流，其变化规律反映信号光的频率变化或相位变化。另外，在光传输链路的监测、探测系统中，光探测器还广泛用作光强传感器，例如，在激光器组件中包含光探测器，用以实现发送光功率的自动控制；在光纤放大器中，用光探测器感知输入输出光功率的大小，以实现放大器的状态控制。

在CATV光传输系统中对光探测器有如下要求：A、在系统工作的波段范围内有很高的响应效率，即对工作波段内入射的光信号，光探测器能输出较大的光电流，实际上不同材料对各种波长的光的响应效率是不一样的，在使用光探测器时必须合理选择所用的器件，才能满足系统要求。B、有足够的响应度，输出电流与输入光功率是线性关系，以保证信号不失真。C、噪声低，频带宽。光探测器在光电变换中引入的噪声应尽量小，因为光探测器的入射光信号一般相当微弱，又是光接收机的最前级，对系统的载噪比影响较大。D、可靠性高、寿命长、性能稳定，能适应一定的温度等环境条件变化，另外还要求光探测器体积小、价格低、偏置简单等。为了满足上述系统要求，目前一般都采用半导体光探测器。

一、光探测器的结构

光纤通信系统中所使用的半导体光电探测器都是利用光电效应原理制成的，所谓光电效应就是指一定波长的光照射到半导体的PN结时，价带上的电子吸收光子能量而跃迁到导带，使导带中有了电子，价带中有了空穴，从而使PN结中产生光生载流子的一种现象。

当P型半导体和N型半导体结合时（不是机械结合，而是分子间结合），能构成一个P-N结，在P、N型半导体的交界将发生载流子相互扩散的运动；P型材料中的空穴区比N型材料多，空穴将从P区扩散到N区；同样N型材料中的电子远比P型材料的多，也要扩散到P区，达到平衡时，这些向对方扩散的载流子将积聚在P区和N区交界面的附近，形成空间电荷区，称为结区，如下图所示：
