整体测量放样施工方案

施工测量放样作业方法及要求

随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。

一、施工测量放样的方法

1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。

2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。在进行施工测量前，要确保这些设备的准确性和正常工作状态。

3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。包括标示墙角和开口尺寸、测量地面水平等。

4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。

5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。

二、施工测量放样的要求 1. 准确性：施工测量放样的最基本要求是准确度。在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。

2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。

3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。

4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。标示应该直观明了，避免产生歧义。

5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。

总结：

施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。本文介绍了施工测量放样的方法及要求，包括确定测量控制点、准备测量工具与设备、进行放样测量、记录与标示以及定期校验与调整。同时，强调了施工测量放样的准确性、及时性、一致性、标示清晰以及合理性等要求。通过科学规范的施工测量放样，可以保证施工质量的达标，提高工程的竞争力。

1 XXXXXX项目

测

量

放

线

施

工

方

案

编 制：

审 核：

审 批：

编制单位：

编制时间：

2 目 录

第一章 综合统一放线措施............................................3

第二章 现场施工放线的几种控制与检查复核措施........................4

第三章 放线工人员及设备配置 .....................................5

第四章 放线仪器操作程序.............................................6

3 第一章 综合统一测量放线措施

测量放线工作作为一个重要施工工序,在以往多年的建筑精装修施工中常常没有引起一些施工单位足够的重视，具体表现在两个方面：

一:没有进行综合、统一的测量放线

二:测量放线的精确度不高

这两种情况的存在主要是由于施工人员对整体放线的作用认识不够和装修设计的非标准化。鉴于本工程分格多、规格各异且与其他精装修分包商一起施工，因此如何做到装饰施工测量放线的一致性，也成为本标段施工的重点。另为了避免因各自测量放线，以满足自身施工的需要，而最终可能造成交接面出参差不齐、无法收口的现象，从而影响装饰效果的现象，所以综合、统一的测量放线是本此装修的首要条件。

施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨线划出装修物的位置，经技术人员勘查无误后方可进行施工，一切尺寸准确性以图纸设计为准。

永旺梦乐城烟台店工程 测量放线施工方案

永旺梦乐城烟台店项目经理部 目录

一、测量概述 ......................................... 0

1。1工程概况.................................................... 0

1.2编制依据..................................................... 0

二、测控重点难点及保证措施 ........................... 0

2。1施工周期长,如何保证测控系统的精度........................... 0

2。2各阶段或各环节测控系统的同一性.............................. 1

2.3平面控制点的垂直引测精度保证及现场可行性..................... 1

2.4高程控制点的垂直引测精度保证及现场可行性..................... 1

2。5施工过程中变形给测量工作带来的难度.......................... 1

2。6测控方法的选择及设备的选型.................................. 1

2.7和各专业分包的协作........................................... 2

三、准备工作 ......................................... 2

3。1现场勘察.................................................... 2

线路放样

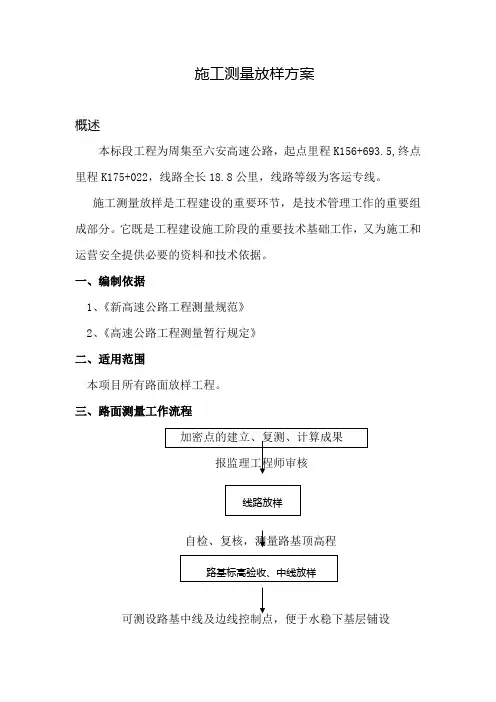

路基标高验收、中线放样 施工测量放样方案

概述

本标段工程为周集至六安高速公路，起点里程K156+693.5,终点里程K175+022，线路全长18.8公里，线路等级为客运专线。

施工测量放样是工程建设的重要环节，是技术管理工作的重要组成部分。它既是工程建设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。

一、编制依据

1、《新高速公路工程测量规范》

2、《高速公路工程测量暂行规定》

二、适用范围

本项目所有路面放样工程。

三、路面测量工作流程

加密点的建立、复测、计算成果

报监理工程师审核

自检、复核，测量路基顶高程

可测设路基中线及边线控制点，便于水稳下基层铺设 水稳下基层中线，顶面标高检查

检查验收，中线放样

路面中心放样，检查路面标高，路边线

路面中心线放样

路面位置、高程测量

路面尺寸、高程验收 水稳基层中线放样

检查验收，中线放样

根据中心线钢尺检查水稳下基层尺寸

可测设中线及边线控制点，便于水稳基层铺设

根据中心线钢尺检查水稳基层尺寸

根据中心线钢尺检查路边线

四、项目测量组人员组织及仪器配置情况

测量工作由总工程师总负责，由测量工程师具体负责，测量工程师组织和协调本段内的测量工作。本项目设立测量小组，负责全线范围内的控制测量和大型贯通测量，并将成果报请测量工程师复核，复核合格后报总工程师审核，最后本项目报测量监理工程师审批，日常施工放样工作则由测量技术人员和专业测量工程师负责。

4.1.1本项目测量组人员共有5人，组长1人，测量技术员1人，测量员2人，扶尺人员1人，人员台帐详见附表1。

4.1.2测量组组长负责组织和实施各项测量工作，及时处理测量过程中的问题，测量组组员是由有专业技能的人员担任精密测量工作，立棱镜、水准尺等配备两名专职立尺员，测量放样工作指定专人负责，测量组长担任复核放样测量的工作。
