地图常用地物符号

序号

名称

图例

说明

1-1 房屋

1-2 在建房屋

1-3 破环房屋

1-4 窑洞

1-5 蒙古包

1-6 悬空通廊

序号 名称 图例 说明 1-7 建筑物下通道

1-8 台阶

1-9 围墙

1-10 围墙大门

1-11 长城及砖石城堡（小比例）

1-12 长城及砖石城堡（大比例）

序号 名称 图例 说明

1-13 栅栏、栏杆 1-14 篱笆

1-15 铁丝网

1-16 矿井

1-17 盐井

1-18 油井

序号 名称 图例 说明

1-19 露天采掘场

1-20 塔形建筑物 1-21 水塔

1-22 油库

1-23 粮仓

1-24 打谷场（球场）

序号 名称 图例 说明

1-25 饲养场（温室、花房）

1-26 高于地面的水池

1-27 低于地面的水池 1-28 有盖的水池

1-29 肥气池

1-30 雷达站、卫星地面接收站

序号 名称 图例 说明

1-31 体育场

1-32 游泳池

1-33 喷水池

1-34 假山石 1-35 岗亭、岗楼

1-36 电视发射塔

序号 名称 图例 说明

1-37 记念碑

1-38 碑、柱、墩

1-39 亭

1-40 钟楼、鼓楼、城楼 1-41 宝塔、经塔

1-42 烽火台

序号 名称 图例 说明

1-43 庙宇

1-44 教堂

1-45 清真寺

1-46 过街天桥 1-47 过街地道

1-48 地下建筑物的地表入口

序号 名称 图例 说明

1-49 窑

1-50 独立大坟

1-51 群坟、散坟

1-52 一般铁路

1-53 电气化铁路 1-54 电车轨道

序号 名称 图例 说明

1-55 地道及天桥

1-56 铁路信号灯

1-57 高速公路及收费站 z

1-58 一般公路

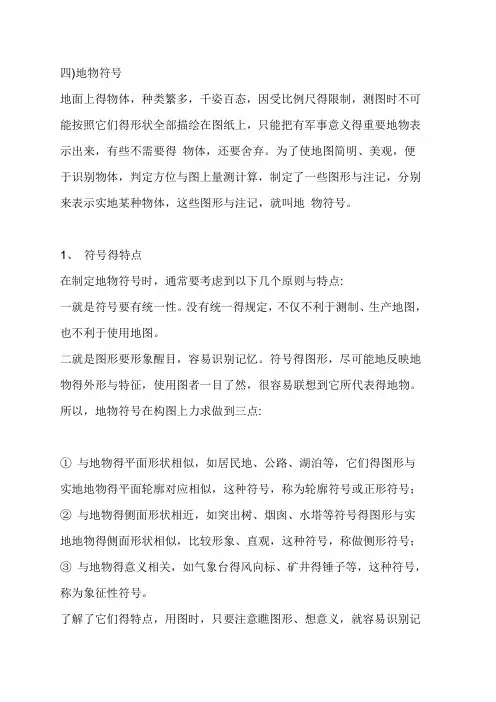

四)地物符号

地面上得物体，种类繁多，千姿百态，因受比例尺得限制，测图时不可能按照它们得形状全部描绘在图纸上，只能把有军事意义得重要地物表示出来，有些不需要得

物体，还要舍弃。为了使地图简明、美观，便于识别物体，判定方位与图上量测计算，制定了一些图形与注记，分别来表示实地某种物体，这些图形与注记，就叫地 物符号。

1、 符号得特点

在制定地物符号时，通常要考虑到以下几个原则与特点:

一就是符号要有统一性。没有统一得规定，不仅不利于测制、生产地图，也不利于使用地图。

二就是图形要形象醒目，容易识别记忆。符号得图形，尽可能地反映地物得外形与特征，使用图者一目了然，很容易联想到它所代表得地物。所以，地物符号在构图上力求做到三点:

①

与地物得平面形状相似，如居民地、公路、湖泊等，它们得图形与实地地物得平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；

②

与地物得侧面形状相近，如突出树、烟囱、水塔等符号得图形与实地地物得侧面形状相似，比较形象、直观，这种符号，称做侧形符号；

③

与地物得意义相关，如气象台得风向标、矿井得锤子等，这种符号，称为象征性符号。

了解了它们得特点，用图时，只要注意瞧图形、想意义，就容易识别记忆了。

三就是符号要合理分类，能反映地图内容得有机联系与区别，保证图面清晰，易于识别。

2、 符号得分类

实地上面积较大得地物，如居民地、森林、江河、湖泊等，其外部轮廓都就是按比例尺测绘得，叫做依比例尺表示得符号。这类符号，可以在图上量取其长、宽与面积，了解其分布与形状。

对长度很长，宽度很窄得线状地物，如道路、长城、土堤、垣栅、小得河溪等，其长度就是按比例尺测绘得，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示得符号。这类符号，在图上只能量取其相应实地得长度，而不能量取它们得宽度与面积。

地面上很小得独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目

序号

名称

图例

说明

1-1 房屋

1-2 在建房屋

1-3 破环房屋

1-4 窑洞

1-5 蒙古包

1-6 悬空通廊

序号 名称 图例 说明 1-7 建筑物下通道

1-8 台阶

1-9 围墙

1-10 围墙大门

1-11 长城及砖石城堡（小比例）

1-12 长城及砖石城堡（大比例）

序号 名称 图例 说明

1-13 栅栏、栏杆 1-14 篱笆

1-15 铁丝网

1-16 矿井

1-17 盐井

1-18 油井

序号 名称 图例 说明

1-19 露天采掘场

1-20 塔形建筑物 1-21 水塔

1-22 油库

1-23 粮仓

1-24 打谷场（球场）

序号 名称 图例 说明

1-25 饲养场（温室、花房）

1-26 高于地面的水池

1-27 低于地面的水池 1-28 有盖的水池

1-29 肥气池

1-30 雷达站、卫星地面接收站

序号 名称 图例 说明

1-31 体育场

1-32 游泳池

1-33 喷水池

1-34 假山石 1-35 岗亭、岗楼

1-36 电视发射塔

序号 名称 图例 说明

1-37 记念碑

1-38 碑、柱、墩

1-39 亭

1-40 钟楼、鼓楼、城楼 1-41 宝塔、经塔

1-42 烽火台

序号 名称 图例 说明

1-43 庙宇

1-44 教堂

1-45 清真寺

1-46 过街天桥 1-47 过街地道

1-48 地下建筑物的地表入口

序号 名称 图例 说明

1-49 窑

1-50 独立大坟

1-51 群坟、散坟

1-52 一般铁路

1-53 电气化铁路 1-54 电车轨道

序号 名称 图例 说明

1-55 地道及天桥

1-56 铁路信号灯

1-57 高速公路及收费站 z

1-58 一般公路

第三章：地图符号

§3－1 地图符号与注记

一、地图符号的概念:

地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。

二、地图符号的实质

地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，用抽象的具有共性的符号，来表示某一类（级）地理事物。

其实质上就是对地理事物进行了一次制图综合。它表示了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。

三、地图符号的作用

是直观形象地表示地理事物的形式，有四个方面：

1）.保证空间位置有较高的几何精度，并可量测。

2）.对地理事物抽象、概括和简化，使图面清晰易读。

3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。

4）.在平面上建立空间模型，以便分析

四、地图符号的构成要素

图形、尺寸和颜色称为其三要素。

1．符号的图形

是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便于阅读记忆。

以正射投影为主，以透视图形和几何图形为辅。

2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。

常以图形区别事物的类别，尺寸区别等级。区分符号时，以图形为主，以尺寸为辅的方式。

3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。

2）简化了符号图形。

3）提高了地图的视觉效果。

1.按图形特征分类

（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。用于表示较大物体，如森林、湖泊、街区等。

（2）侧形符号:透视投影，符号与地物的侧面形状相似。用于较小的物体，如烟囱、水塔、独立树等。

（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自的风叶、风镐和风向标。
