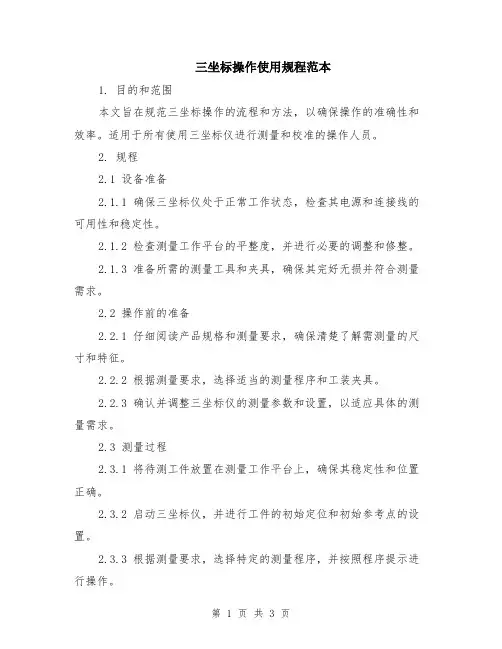

三坐标操作使用规程范本

第 1 页 共 3 页 三坐标操作使用规程范本

1. 目的和范围

本文旨在规范三坐标操作的流程和方法，以确保操作的准确性和效率。适用于所有使用三坐标仪进行测量和校准的操作人员。

2. 规程

2.1 设备准备

2.1.1 确保三坐标仪处于正常工作状态，检查其电源和连接线的可用性和稳定性。

2.1.2 检查测量工作平台的平整度，并进行必要的调整和修整。

2.1.3 准备所需的测量工具和夹具，确保其完好无损并符合测量需求。

2.2 操作前的准备

2.2.1 仔细阅读产品规格和测量要求，确保清楚了解需测量的尺寸和特征。

2.2.2 根据测量要求，选择适当的测量程序和工装夹具。

2.2.3 确认并调整三坐标仪的测量参数和设置，以适应具体的测量需求。

2.3 测量过程

2.3.1 将待测工件放置在测量工作平台上，确保其稳定性和位置正确。

2.3.2 启动三坐标仪，并进行工件的初始定位和初始参考点的设置。

2.3.3 根据测量要求，选择特定的测量程序，并按照程序提示进行操作。 第 2 页 共 3 页 2.3.4 根据测量结果，进行必要的调整和修正，确保测量结果的准确性和可靠性。

2.4 测量结果处理

2.4.1 将测量结果记录并保存，包括测量数值、坐标数据和图形图像。

2.4.2 对测量结果进行分析和比较，与标准值进行对比，确定是否符合产品规格要求。

2.4.3 若测量结果不符合要求，及时通知相关人员进行调整和修正，并重新进行测量。

2.4.4 对测量结果的处理和分析结果进行评估和总结，并提出改进建议和措施。

3. 安全注意事项

3.1 在操作三坐标仪时，应穿戴适当的防护用具，确保个人安全。

3.2 禁止在操作过程中随意触摸三坐标仪和工作平台，以避免操作失误和危险发生。

3.3 在进行校准或调整时，应按照正确的方法进行，并确保操作的稳定性和准确性。

3.4 在操作过程中，如发现三坐标仪出现故障或异常情况，应立即停止操作，并及时报告相关人员进行处理。

三坐标测量仪操作规程

《三坐标测量仪操作规程》

一、测量前准备

1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。

2. 清洁测量仪表面及测量工件，确保测量的准确性。

3. 按照测量要求准备好相应的测量夹具和测量工具。

二、开机操作

1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。

2. 打开三坐标测量仪电源开关，等待仪器自检完成。

3. 根据测量要求选择相应的测量模式，并进行初始化设置。

三、测量操作

1. 设置测量参数，包括测量速度、测量精度等。

2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。

3. 将探头放置在待测工件上，并开始进行三坐标测量。

4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。

四、测量结束

1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。

2. 清理测量工件和测量夹具，将测量工具放回原位。

3. 记录测量结果和测量参数，并存档备查。

五、注意事项

1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。

2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。

3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。

通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。

FARO便携式三坐标测量仪操作规程

一、 安装测量臂与探针： 1、 打开运输包装箱，双手提取测量臂FaroArm，注意不让测量臂各关节承受外力；

2、 安装将测量臂FaroArm通过螺纹固定于底座支架上，注意安装扭矩适中；

3、 利用绑带绑缚测量臂FaroArm，防止其自由下落而损伤关节；注意每测量步骤完成都要将

测量臂FaroArm复位并绑缚；

4、 根据需要安装3mm球探针、6mm球探针或点探针，注意安装扭矩适中。

二、 连接设备： 1、 通过数据线、电源线等将测量臂主机FaroArm、电源、电脑连接；可以将电池安装到测量

臂主机充电器内充电；检查保证连接正确； 2、 打开电源，电源指示灯亮；打开电脑及测量软件界面；（测量软件需要“加密狗”）；

3、 测量软件界面显示设备连接完好后，即可进行如下步骤。

三、 探针校准： 1、 自定义探针：在测量软件界面中根据测量需要选择3mm球探针、6mm球探针或点探针；

2、 选择“单孔探针校准圆锥”或“球探针校准器”，将其固定；

3、 在测量软件界面选择“单孔校准”或“球校准”导航校准；

4、 进行探针校准。

四、 测量：

除了常规测量之外，对超出测量臂测量范围的大型工件，还可以用三个“蛙跳球”进行位

置移动转换测量。

测量过程注意事项：

1、必须做探针校准；

2、注意测量软件界面中对测量臂FaroArm关节转动极限位置的报警提示；

3、每测量步骤完成测量臂FaroArm的复位及绑缚，有效保护关节；

4、使用配备电源，并杜绝工作状态将FaroArm断电；但数据线可以即时插拔；

5、被测量工件必须与测量臂FaroArm相对位置保持固定，可采用热溶胶固定或夹持工件等方法。

五、 测量结果分析，报表： 1、 及时保存测量结果输出数据；

2、 可打印测量结果输出数据报表； 3、 可将测量结果与数据模型进行比对，输出数模比对数据报表。

六、 拆卸： 1、 必须首先拆卸探针并放置到探针盒中正确位置；

三坐标操作规范范文

三维坐标操作规范

一、概述

三维坐标操作规范旨在规定在三维坐标系中进行操作时的一些基本规范，目的是为了提高操作的准确性和统一性。

二、坐标系标准

1.三维坐标系采用右手定则，即正指向X轴，右指向Y轴，大拇指指向Z轴。

2.原点(O)为坐标系的起点，即坐标轴的交点。

3.坐标系的轴向应标明名称，如X轴、Y轴、Z轴，以便识别。

三、坐标表示

1.坐标采用(x,y,z)表示，分别表示沿X轴、Y轴和Z轴的移动距离。

2.三个坐标值分别用逗号和空格分隔，如(1,2,3)。

3. 坐标值的单位应明确，如米(m)、英尺(ft)等。

四、坐标值范围

1.坐标值范围应根据实际需求进行设置，超出范围的坐标值将被认为是无效的。

2.超出坐标范围的操作，应给出相应的提示和警告。

五、坐标计算 1.坐标之间的加减运算应遵循向量相加的规则，即对应坐标分量相加减。

2.坐标与常数的乘除运算也应按照向量运算的规则进行。

3.坐标之间的乘法运算应采用点积或叉积的方式进行。

六、坐标变换

1.坐标变换应根据实际情况选择适当的变换矩阵，如平移、旋转、缩放等。

2.坐标变换前后的坐标系应相对应，变换后的坐标点在新坐标系中的表示应与在旧坐标系中的表示一致。

七、点的表示

1.表示一个点时，使用大写字母加点号，如A、B、C。

2.对点的操作时，应明确点在三维空间中的坐标位置。

八、距离计算

1.两点间的距离计算应采用三维空间的距离计算公式，即勾股定理。

2.距离计算的结果应四舍五入到合适的精度。

九、角度计算

1.角度计算应基于向量计算，采用余弦定理或正弦定理。

2.角度计算的结果应四舍五入到合适的精度。

十、参考坐标系

1.在需要一组基准坐标时，应明确参考坐标系的选择。 2.参考坐标系在操作中应始终保持一致，以确保计算的准确性。

十一、坐标操作报错处理

1.当操作中出现错误时，应给出相应的错误提示，并指出错误的原因和解决方法。
