低压开关柜合格检验报告

个人收集整理-ZQ

1 / 2 低压开关柜合格检验报告

产品计划号 产品型号 柜 号 出厂编号 环境温度 ℃

序号 检 验 项 目 检 验 内 容 及 要 求 实 测 记 录 检验结论

介电强度试验 主回路 施加电压历时秒钟 □有 □无击穿闪络现象

辅助回路 施加电压历时秒钟 □有 □无击穿闪络现象

操作手柄 施加电压历时秒钟 □有 □无击穿闪络现象

电气间隙 允许最小值□㎜ □㎜ 实测最小距离为 ㎜

爬电距离 允许最小值□㎜ □㎜ 实测最小距离为 ㎜

一

般

检

查

元 器 件安

装 技术参数、元件型号与图纸要求一致 符 合

元器件地安装符合各自规定要求 符 合

各元件地接地均可靠接地，能方便拆卸 符 合

框架安装 符合方案要求，无变形扭曲、紧固件松动 符 合

铭牌、指示

标牌安装 铭牌内容清晰，装于易见处，面板元件地功能标准正确、齐全.三相母排地相序标牌，内容正确，带电件应带有警戒标志 符 合

防护等级 不低于 实测最大距离为 ㎜

外形尺寸 外形尺寸和安装尺寸符合图样尺寸 符 合

进出线 能满足用户搭接进出线 符 合

表面处理 表面无划伤、漆层无剥落.颜色一致，一米之内无明显色差 符 合

辅

助

回

路

检

查 标 号 各回路地导线端头均有相应地文字符号，所有地文字符合与接线图上地符号一致 符 合

线 径 导线地截面符合电流要求，电流回路采用

㎜²导线，电压回路采用㎜²导线 符 合

固 定 过门线或活动部件导线采用软导线 符 合

绝缘导线无贴近裸露带电部件，线固定处有保护导线措施 符 合

接 头 两元件之间连接不允许有街头，任何元件地接线端头导线不超过根 符 合

通电调试 ．通电调试各元件均符合原理图要求 符 合

．各元件动作无异常噪音 符 合

江苏万成电气集团有限公司

低压开关柜合格检验报告 VC2008-206-35B-04/2008

产品计划号 产品型号 柜 号 出厂编号 环境温度 35℃

序号 检 验 项 目 检 验 内 容 及 要 求 实 测 记 录 检验结论

1

介电强度试验 主回路 施加2500V电压历时5秒钟 □有 □无击穿闪络现象

辅助回路 施加2500V电压历时1秒钟 □有 □无击穿闪络现象

操作手柄 施加3750V电压历时5秒钟 □有 □无击穿闪络现象

2 电气间隙 允许最小值□10㎜ □20㎜ 实测最小距离为 ㎜

3 爬电距离 允许最小值□12㎜ □20㎜ 实测最小距离为 ㎜

4

一

般

检

查

元 器 件安 装 a技术参数、元件型号与图纸要求一致 符 合

b元器件的安装符合各自规定要求 符 合

c各元件的接地均可靠接地，能方便拆卸 符 合

框架安装 符合方案要求，无变形扭曲、紧固件松动 符 合

铭牌、指示

标牌安装 铭牌内容清晰，装于易见处，面板元件的功能标准正确、齐全。三相母排的相序标牌，内容正确，带电件应带有警戒标志

符 合

防护等级 不低于 实测最大距离为 ㎜

外形尺寸 外形尺寸和安装尺寸符合图样尺寸 符 合

进出线 能满足用户搭接进出线 符 合

表面处理 表面无划伤、漆层无剥落。颜色一致，一米之内无明显色差 符 合

5 辅

助

回

路 标 号 各回路的导线端头均有相应的文字符号，所有的文字符合与接线图上的符号一致 符 合

线 径 导线的截面符合电流要求，电流回路采用

2.5㎜²导线，电压回路采用1.5㎜²导线 符 合

固 定 a过门线或活动部件导线采用BVR软导线 符 合

b绝缘导线无贴近裸露带电部件，线固定处有保护导线措施 符 合

接 头 两元件之间连接不允许有街头，任何元件的接线端头导线不超过2根 符 合

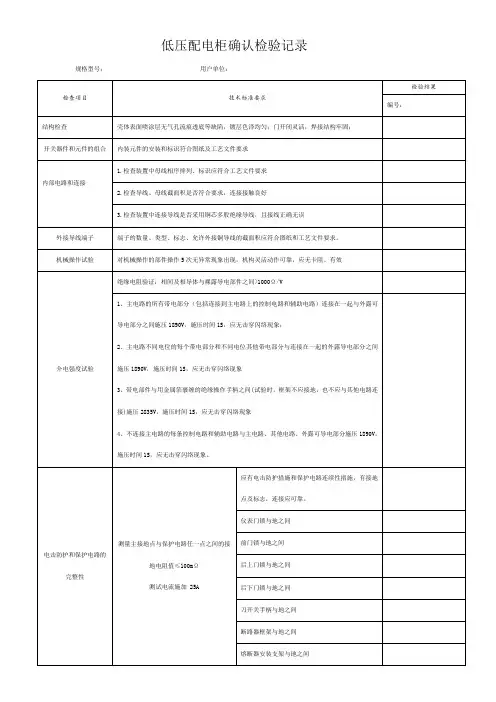

低压配电柜确认检验记录

规格型号： 用户单位：

检查项目 技术标准要求 检验结果

编号：

结构检查 壳体表面喷涂层无气孔流痕透底等缺陷，镀层色泽均匀；门开闭灵活，焊接结构牢固；

开关器件和元件的组合 内装元件的安装和标识符合图纸及工艺文件要求

内部电路和连接

1.检查装置中母线相序排列、标识应符合工艺文件要求

2.检查导线、母线截面积是否符合要求，连接接触良好

3.检查装置中连接导线是否采用铜芯多股绝缘导线，且接线正确无误

外接导线端子 端子的数量、类型、标志、允许外接铜导线的截面积应符合图纸和工艺文件要求。

机械操作试验 对机械操作的部件操作5次无异常现象出现，机构灵活动作可靠，应无卡阻、有效

介电强度试验 绝缘电阻验证：相间及相导体与裸露导电部件之间>1000Ω/V

1、主电路的所有带电部分（包括连接到主电路上的控制电路和辅助电路）连接在一起与外露可导电部分之间施压1890V，施压时间1S，应无击穿闪络现象；

2、主电路不同电位的每个带电部分和不同电位其他带电部分与连接在一起的外露导电部分之间施压1890V，施压时间1S，应无击穿闪络现象

3、带电部件与用金属箔裹缠的绝缘操作手柄之间(试验时，框架不应接地，也不应与其他电路连接)施压2835V，施压时间1S，应无击穿闪络现象

4、不连接主电路的每条控制电路和辅助电路与主电路、其他电路、外露可导电部分施压1890V，施压时间1S，应无击穿闪络现象。

电击防护和保护电路的完整性 测量主接地点与保护电路任一点之间的接地电阻值≤100mΩ

测试电流施加 25A 应有电击防护措施和保护电路连续性措施，有接地点及标志，连接应可靠。

仪表门锁与地之间

前门锁与地之间

后上门锁与地之间

后下门锁与地之间

SH/T 3503-J504 高/低压开关柜

安装检验记录 工程名称：黑龙江省盛龙酒精有限公司特优级食用酒精技术改造升级项目

单元名称：玉米油车间

名 称 低压开关柜 制造厂 中天电气技术有限公司

施工图号 柜 号 AN1～AN12-2 13台

检 查 内 容 与 要 求 检查结果

1 基础型钢安装合格，有施工记录 合格

2 外观、漆层完好，安装件及备件、操作专用工具、产品技术文件齐全 合格

3 柜内电器元件齐全完好，安装位置正确、牢固，型号、规格符合设计文件要求 合格

4 柜内母线规格、材质、对地和相间距离符合设计文件和规范要求 合格

5 母线安装、连接符合规范要求，连接螺栓紧固力矩符合规范要求 合格

6 柜体、抽屉、小车接地齐全，牢固可靠，测量绝缘电阻符合设计文件要求 合格

7 抽屉、小车推拉灵活，同型号能互换，主触头及二次回路连接插件接触良好 合格

8 防止电气误操作的“五防”装置齐全，动作灵活可靠 合格

9 校验一、二次回路接线准确，连接可靠，标志齐全 合格

10 相序检查及核相已完成，相序正确，电气设备试验已检查确认合格 合格

11 电气模拟试验已检查确认合格 合格

12 柜内清扫、擦拭干净 合格

开

关

柜

安

装

记

录 检 查 项 目 允许偏差 实测偏差

垂 直 度（每米） ＜1.5 0.8

柜顶水平偏差，mm 相临两柜顶部 ＜2 1.1

成列柜顶部 ＜5 1.5

柜面平面偏差，mm 相临两柜边 ＜1 0.5

成列柜面 ＜5 1.2

柜 间 接 缝 ＜2 0.8

检验结论：

建 设 单 位 监 理 单 位 施 工 单 位

专业工程师：

日期： 年 月 日 专业工程师：

日期： 年 月 日 专业工程师：

质量检查员：

施工班组长：

日期： 年 月 日
