电光效应的原理及应用

液晶电光效应液晶电光效应是一种将电信号转换为光信号的现象。

它是由于液晶分子在电场作用下发生取向改变，从而改变了光的传播方向和偏振状态，导致光的透过性和反射性发生变化。

液晶电光效应广泛应用于电子显示器、光学通信、激光技术等领域。

液晶分子是一种具有长形分子结构的有机化合物，其分子具有两个端基团和一个中心环状结构。

当液晶分子处于无外界作用力下时，它们呈现出无序排列状态。

但是，当外加电场时，由于电场力的作用，液晶分子会发生取向改变，并且沿着电场方向排列。

这种取向改变会导致液晶材料对入射光线的偏振状态产生影响。

根据不同的取向方式，可以将液晶材料分为两类：向列型和扭曲型。

在向列型液晶中，分子沿着同一个方向排列，并且与相邻层之间保持平行关系。

在扭曲型液晶中，相邻层之间呈现出扭曲的排列方式，形成了一种螺旋状的结构。

液晶电光效应的基本原理是偏振光的旋转。

当偏振光通过液晶材料时，由于液晶分子的取向改变，偏振方向也会发生变化。

这种变化可以通过旋转角度来描述。

当电场强度增加时，液晶分子的取向也会发生改变，从而导致偏振光旋转角度的增加。

除了偏振光旋转外，液晶电光效应还会影响到光线透过性和反射性。

在没有电场作用下，液晶材料对入射光线几乎没有影响。

但是，在有电场作用下，由于分子取向的改变，液晶材料对入射光线的透过性和反射性都会发生变化。

这种变化可以通过调节电场强度来实现。

液晶电光效应在现代科技中有着广泛的应用。

最为常见的应用就是在各类显示器中。

例如，在液晶显示器中，通过控制不同区域之间的电场强度差异来控制像素点亮灭和颜色变化。

此外，液晶电光效应还可以用于光学通信中的调制和解调、激光技术中的偏振器件等领域。

总之，液晶电光效应是一种重要的物理现象，它将电信号转换为光信号，为现代科技的发展提供了重要的支持。

随着科技的不断进步，液晶电光效应在更多领域中将会得到广泛应用。

电光效应实验报告电光效应实验报告引言：电光效应是指在高电压下，气体中发生的电离现象。

这一现象被广泛应用于照明、显示等领域。

本实验旨在通过观察电光效应的产生和变化，探究其原理及应用。

实验设备：1. 电源：提供高电压的直流电源；2. 电极：用来产生电场和激发电光效应的金属电极；3. 气体容器：用来装载气体的透明容器；4. 测量仪器：用于测量电压、电流和光强等参数的仪器。

实验步骤：1. 准备工作：将电源连接好，确保电源正常工作。

将电极放置于气体容器中，并将容器密封好。

2. 实验前准备：调整电源输出电压，使其逐渐升高，同时记录下电压和电流的数值。

3. 观察电光效应：当电压升高到一定程度时，气体容器内会发生电光效应。

观察电光效应的颜色、形态和亮度等特征，并记录下来。

4. 变化实验：保持电压不变，改变气体种类或浓度，观察电光效应的变化情况。

5. 参数测量：使用测量仪器测量电流、电压和光强等参数，并记录下来。

6. 结果分析：根据实验数据，分析电压、电流和光强之间的关系，探究电光效应的产生机理。

实验结果：通过实验观察和数据测量，我们得到了以下结果：1. 随着电压的升高，电光效应的亮度逐渐增强，颜色也发生了变化。

初期，电光呈现微弱的蓝色，随着电压的增加，逐渐变为鲜艳的紫色。

2. 在一定电压范围内，电流和光强呈正相关关系。

电流增大时，光强也相应增加；而在超过一定电压后，光强增加的速度变缓。

3. 改变气体种类或浓度会对电光效应产生影响。

不同气体的电光颜色会有所不同，浓度的增加会使电光效应更加明亮。

结果分析：根据实验结果，我们可以得出以下结论：1. 电光效应的产生是由于高电压下气体分子的电离和激发。

当电压足够高时，电场会使气体分子发生碰撞和电离，产生带电粒子和激发态分子。

这些带电粒子和激发态分子再与其它分子碰撞，释放出能量并产生光。

2. 电光效应的亮度与电流和光强呈正相关关系，但随着电压的增加，增加的速度逐渐减缓。

这是因为在初期，电场足够强大，使气体分子容易发生电离和激发，产生更多的光。

利用电光效应实现电压传感的原理电光效应是指一种物质在电场作用下产生的光学现象，即该物质会发出特定波长的光线，其振幅或波长与外部电场的强度或电压有关。

这种现象被广泛应用在电压传感器中，因为当外界电场施加在传感器上时，其大量电子会受到电压的作用而发生电光效应，进而产生特定波长的光线，从而实现电压传感的目的。

电光效应传感器的工作原理基于半导体材料的电致发光现象。

在该传感器中，两个电极之间夹着半导体材料，并通过可调电源施加电压。

当有电流通过半导体材料时，材料中的电子会陷入能级，同时也会产生能级跃迁，随之产生的是特定波长的光线。

因此，外界电场造成的电压变化会影响半导体材料中电子的产生和能级跃迁，从而改变光线的特性（如强度、频率等）。

通过使用光电二极管来检测这些光线变化的特性，我们可以计算出外界电场施加的电压大小。

一个好的电光效应传感器需要具备高灵敏度和稳定性。

为了实现这些特性，传感器通常使用高纯度的半导体材料，以确保材料的能级跃迁尽可能固定。

此外，电光效应传感器通常使用低噪声电源以避免外界噪声和干扰。

电光效应传感器的优点之一是其非接触性。

由于光线是通过空气、真空或其他透明介质传输，所以可以实现对难以接触的设备或材料的电压进行测量。

此外，电光效应传感器还可以实现高精度的电压测量，这是其他传感技术难以达到的，从而提高了工业自动化和机器控制领域的效率。

总之，电光效应传感器是一种有效的电压测量技术，具有非接触性、高精度和稳定性的优点。

通过应用这种技术，我们可以实现许多电气工程中需要进行电压测量的应用场景，从而提高领域的效率和精度。

电光效应产生的原因
电光效应是指在真空或稀薄气体中，当射击电子或其他带电粒子到金属或其他材料表面时，会产生光辐射的现象。

其产生的原因可以归结为以下几点：
1. 光电效应：电光效应最主要的原因是光电效应。

根据光电效应的原理，当光照射到金属表面时，光子激发了金属表面的电子，使之脱离束缚，从而形成自由电子。

当这些自由电子重新与原子结合时，会释放出能量，形成光子，并产生可见光。

2. 加速电子：除了光电效应，电光效应还涉及到电子的加速。

在电子被加速前，它们具有一定的动能。

当它们撞击目标表面时，这些动能转化为热和光能。

3. 碰撞激发：电子在撞击目标表面时，会与目标表面的原子或分子发生碰撞。

这些碰撞会激发目标表面的原子或分子，使其跃迁到一个更高的能级，而后从高能级回跃到低能级时释放出光能。

需要注意的是，电光效应的具体机制与材料的性质以及射击粒子的能量有关。

不同的材料和能量可以产生不同波长的光辐射，导致不同的电光效应。

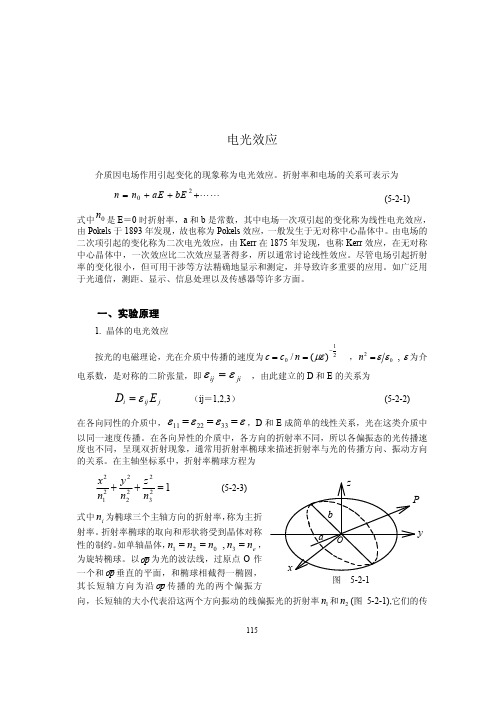

电光效应及其应用摘要：电光晶体在外加电场中，随电场强度变化改变折射率的现象称为电光效应。

利用电光效应进行的调制称为电光调制。

关键词：电光效应、电光调制、电致折射率变化1.电光效应某些晶体（固体或液体）在外加电场中，随着电场强度E 的改变，晶体的折射率会发生改变，这种现象称为电光效应。

通常将电场引起的折射率的变化用下式表示:+++=2000bE aE n n （1）式中a 和b 为常数，0n 为00=E 时的折射率。

由一次项0aE 引起折射率变化的效应，称为一次电光效应，也称线性电光效应或普克尔电光效应（pokells ）；由二次项引起折射率变化的效应，称为二次电光效应，也称平方电光效应或克尔效应（kerr ）。

一次电光效应只存在于不具有对称中心的晶体中，二次电光效应则可能存在于任何物质中，一次效应要比二次效应显著。

光在各向异性晶体中传播时，因光的传播方向不同或者是电矢量的振动方向不同，光的折射率也不同。

通常用折射率椭球来描述折射率与光的传播方向、振动方向的关系，在主轴坐标中，折射率椭球方程为1232222212=++n z n y n x （2） 式中1n ，2n ,3n 为椭球三个主轴方向上的折射率，称为主折射率。

如图一所示，从折射率椭球的坐标原点O 出发，向任意方向作一直线OP ，令其代表光波的传播方向k 。

然后，通过O 垂直OP 作椭圆球的中心截面，该截面是一个椭圆，其长短半轴的长度OA 和OB 分别等于波法线沿OP ，电位移矢量振动方向分别与OA 和OB 平行的两个线偏振光的折射率n ′和n ′′。

显然k ，OA ，OB 三者互相垂直，如果光波的传播方向k 平行于x 轴，则两个线偏光波的折射率等于2n 和3n 。

同样当k 平行于y 轴和z 轴时，相应的光波折射率亦可知。

当晶体上加上电场后，折射率椭球的形状、大小、方位都发生变化，椭球的方程变为1222212213223233222222112=+++++n xy n xz n yz n z n y n x （3） 只考虑一次电光效应，上式与式（2）相应项的系数之差和电场强度的一次方成正比。

1 晶体的电光效应因为晶体折射率的各向异性与组成晶体的原子或分子的排列方式及相互作用的特点有关，因此，外界作用可以改变他们的排列方式（例如压力下的形变）或相互作用的状况（例如电场使原子极化），导致晶体光学性质产生相应的变化。

人工双折射就是指光学介质受到人为施加的外力或外场作用而产生的偏振和双折射现象。

人工双折射可以根据人们的意愿加以控制。

例如将一块受到电场作用的晶体放在两块偏振器之间，人们就可以通过改变电场的大小或方向而有效的控制出射光束的强度、方向和偏振态等，达到电光调制、偏转、调Q 等目的。

1.1 电光效应基本原理在各向异性晶体中，介电常数是随作用在介质上的电场强度而变化的，尤其在强场作用下这种变化就更加明显，光波在其中的传播规律也要改变。

对于无对称中心的晶体，外加电场沿一个主轴方向作用于晶体上，感生电位移矢量D 和外加电场E 的方向一致，大小关系可表示为：以D(E)曲线的切线斜率定义介电常数，上式可写为：显然，折射率随外加电场而变化（如下图）。

我们把介质由于外加电场作用而引起的折射率变化的现象称为电光效应。

为了定量的描述电场引起的折射率变化，上式写为:利用公式())0x (11→+≈+当mx x m，上式可简化为： 令：,2/3,/00n b n a βα== 则有电场引起折射率变化为：此外，不仅电场能够引起介质折射率变化，而且外力也能引起介质的折射率变化。

沿晶体主轴方向作用单向压力，参照上述分析方法，折射率因应力而产生的变化，可表示为：其中σ表示应力。

由于应力产生的折射率变化成为弹光效应。

当介质上作用一外电场时，除了由于介电常数的变化引起折射率的变化外，电场还通过反压电效应作用，使介质产生应变，这种应变通过弹光效应引起折射率变化。

为了区别这两种折射率变化，我们把由外加电场通过介电常数引起的折射率变化称为初级电光效应，而把由外加电场通过反压电效应引起的折射率变化称为次级电光效应。

因此，外加电场对介质所产生的折射率变化为两种效应之和：任意方向外加电场对于晶体折射率的影响，可以用折射率椭球的改变来描述。
