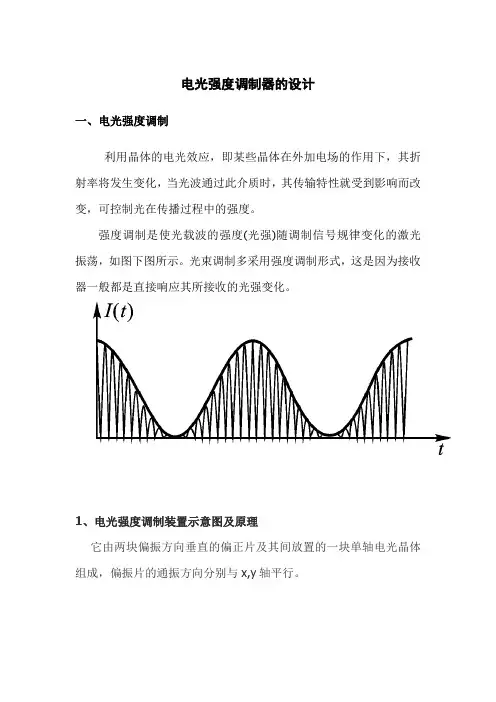

1.2电光调制

电光强度调制器的设计一、电光强度调制利用晶体的电光效应，即某些晶体在外加电场的作用下，其折射率将发生变化，当光波通过此介质时，其传输特性就受到影响而改变，可控制光在传播过程中的强度。

强度调制是使光载波的强度(光强)随调制信号规律变化的激光振荡，如图下图所示。

光束调制多采用强度调制形式，这是因为接收器一般都是直接响应其所接收的光强变化。

1、电光强度调制装置示意图及原理它由两块偏振方向垂直的偏正片及其间放置的一块单轴电光晶体组成，偏振片的通振方向分别与x,y轴平行。

根据晶体光学原理，在电光晶体上沿z 轴方向加电场后，由电光效应产生的感应双折射轴'x 和'y 分别与x,y 轴成45°角。

设'x 为快轴，'y 为慢轴，若某时刻加在电光晶体上的电压为V ，入射到晶体的在x 方向上的线偏振激光电矢量振幅为E ，则分解到快轴'x 和慢轴'y 上的电矢量振幅为'x E ='y E =E/2。

同时，沿'x 和'y 方向振动的两线偏振光之间产生如下式表示的相位差V 63302γμλδπ=0μ-晶体在未加电场之前的折射率63γ-单轴晶体的线性电光系数，又称泡克尔系数从晶体中出射的两线偏振光在通过通振方向与y 轴平行的偏振片检偏，产生的光振幅如下图分别为y E x'、y E y'，则有y E x'=y E y'=E/2，其相互间的相位差为()πδ+。

此二振动的合振幅为()()()δδπδcos 121cos 2141cos 22222''2'2'2'-=-+=+++=E E E E E E E E E y y y x y y y x因光强与振幅的平方成正比，所以通过检偏器的光强可以写成令比例系数为1：2sin 2sin 20222'δδI E E I ===即 V I I λγπμ633020sin= 显然，当晶体所加电压V 是一个变化的信号电压时，通过检偏器的光强也随之变化。

一种电光调制器的偏压控制电路系统
电光调制器是一种用于调制光信号的设备，常见于光通信和光学传感应用中。

它通常由一个电光调制器和一个偏压控制电路系统组成，以实现光信号的调制。

以下是电光调制器的偏压控制电路系统的一般构成和工作原理：
1.电光调制器（EOM）：电光调制器通常是一种具有特殊材料的光
学器件，如锂钌酸铌（LiNbO3）晶体或硅光子芯片。

这种器件
在外部电场的作用下可以改变其折射率，从而调制通过它的光
信号。

2.光输入和输出接口：电光调制器通常有光输入和输出接口，光
信号通过这些接口传输到调制器中并从中输出。

3.偏压控制电路：偏压控制电路负责提供电场偏压，以在电光调
制器中引起折射率的变化。

这个电场的强度由偏压电源控制，
它是调制器的控制参数。

4.驱动信号源：通常，电光调制器需要一个来自驱动信号源的调
制信号。

这个信号决定了光信号的调制方式，例如强度调制或
相位调制。

5.反馈控制回路：一些电光调制器系统包括反馈控制回路，以确
保输出的光信号稳定和精确。

这可以通过监测输出信号并根据
需要调整偏压电场来实现。

电光调制器的偏压控制电路系统的工作原理是，通过调整偏压电场的强度和驱动信号，可以使光信号的属性（如强度或相位）发生变
化，从而进行调制。

这种调制方法用于光通信、光传感和其他光学应用中，以传输信息或测量光信号的特性。

电光调制器的性能和稳定性取决于偏压控制电路的精确性和稳定性。

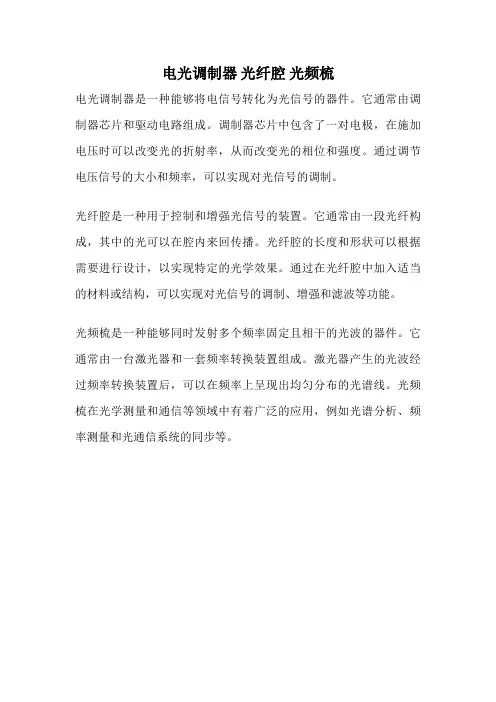

电光调制器光纤腔光频梳
电光调制器是一种能够将电信号转化为光信号的器件。

它通常由调制器芯片和驱动电路组成。

调制器芯片中包含了一对电极，在施加电压时可以改变光的折射率，从而改变光的相位和强度。

通过调节电压信号的大小和频率，可以实现对光信号的调制。

光纤腔是一种用于控制和增强光信号的装置。

它通常由一段光纤构成，其中的光可以在腔内来回传播。

光纤腔的长度和形状可以根据需要进行设计，以实现特定的光学效果。

通过在光纤腔中加入适当的材料或结构，可以实现对光信号的调制、增强和滤波等功能。

光频梳是一种能够同时发射多个频率固定且相干的光波的器件。

它通常由一台激光器和一套频率转换装置组成。

激光器产生的光波经过频率转换装置后，可以在频率上呈现出均匀分布的光谱线。

光频梳在光学测量和通信等领域中有着广泛的应用，例如光谱分析、频率测量和光通信系统的同步等。

电光调制实验一 实验原理电光调制实验仪作为高等院校新一代的物理实验仪器，在基础物理实验和相关专业的实验中用以研究电场和光场相互作用的物理过程，也适用于光通讯与光信息处理的实验研究。

电光调制器的调制信号频率可达 Hz 量级，因而在激光通讯、激光显示等领域中有广泛的应用。

（一）电光调制原理某些晶体在外加电场的作用下，其折射率随外加电场的改变而发生变化的现象称为电光效应，利用这一效应可以对透过介质的光束进行幅度,相位或频率的调制，构成电光调制器。

电光效应分为两种类型：（1）一级电光（泡克尔斯—Pockels ）效应，介质折射率变化正比于电场强度。

（2）二级电光（克尔—Kerr ）效应，介质折射率变化与电场强度的平方成正比。

本实验仪使用铌酸锂（LiNbO 3）晶体作电光介质，组成横向调制（外加电场与光传播方向垂直）的一级电光效应。

图1 横向电光效应示意图如图1所示，入射光方向平行于晶体光轴（Z 轴方向），在平行于X 轴的外加电场（E ）作用下，晶体的主轴X 轴和Y 轴绕Z 轴旋转45°，形成新的主轴X ’轴—Y ’轴（Z 轴不变），它们的感生折射率差为Δn ，并正比于所施加的电场强度E ：rE n n 30=∆式中r 为与晶体结构及温度有关的参量，称为电光系数。

n 0为晶体对寻常光的折射率。

当一束线偏振光从长度为l 、厚度为d 的晶体中出射时，由于晶体折射率10910~10１的差异而使光波经晶体后出射光的两振动分量会产生附加的相位差δ，它是外加电场E 的函数： U d l r n rE n nl ⎪⎭⎫ ⎝⎛==∆=3030222λπλπλπδ (1) 式中λ为入射光波的波长；同时为测量方便起见，电场强度用晶体两极面间的电压来表示，即U=Ed 。

当相差πδ=时，所加电压l d r n U U 302λπ== (2) πU 称为半波电压，它是一个可用以表征电光调制时电压对相差影响大小的重要物理量。

电光调制器强度调制器相位调制器EOM原理电光调制器（Electro-Optic Modulator，EOM）是一种能够通过改变光波的相位或强度来调制光信号的器件。

它在光通信、光纤传感、光学成像等领域有广泛的应用。

本文将详细介绍电光调制器的工作原理、分类及应用。

一、工作原理在电光调制器中，材料通常选择具有非中心对称晶体结构的材料，例如锂钌酸铋（LiNbO3）。

当施加电场时，锂钌酸铋晶体的晶格结构发生变化，进而引起折射率的变化，从而改变光波的相位或强度。

二、分类根据光波的调制方式，电光调制器可以分为强度调制器和相位调制器。

1. 强度调制器（Intensity Modulator）强度调制器通过改变光波的强度来调制光信号。

最简单的强度调制器是电吸收调制器（Electro-Absorption Modulator，EAM），它基于材料的电吸收效应。

当施加电场时，电吸收调制器中的吸收边沿会产生位移，从而改变光的吸收量。

通过调控电场的强弱，可以实现对光的强度的调制。

2. 相位调制器（Phase Modulator）相位调制器通过改变光波的相位来调制光信号。

最常见的相位调制器是Pockels单元，它基于Pockels效应。

当施加电场时，Pockels单元中的晶格结构发生变化，进而引起折射率的变化。

调节电场的强弱，可以改变光波的相位。

除了强度调制器和相位调制器，还有一种常见的电光调制器是所谓的“In-phase/Quadrature-phase调制器”（IQ Modulator），它可以同时调制光波的强度和相位。

三、应用在光通信系统中，电光调制器通常用于实现光信号的调制和解调。

例如，将电信号转换为相应的光信号进行传输，或者将光信号转换为电信号进行处理。

在光纤传感系统中，电光调制器可用于光纤传感器的光信号调制，以实现对物理量的测量。

例如，通过改变光波的相位或强度，可以实现对应变光纤传感器的灵敏度控制。

在光学成像系统中，电光调制器常用于实现高速和高分辨率的图像采集。

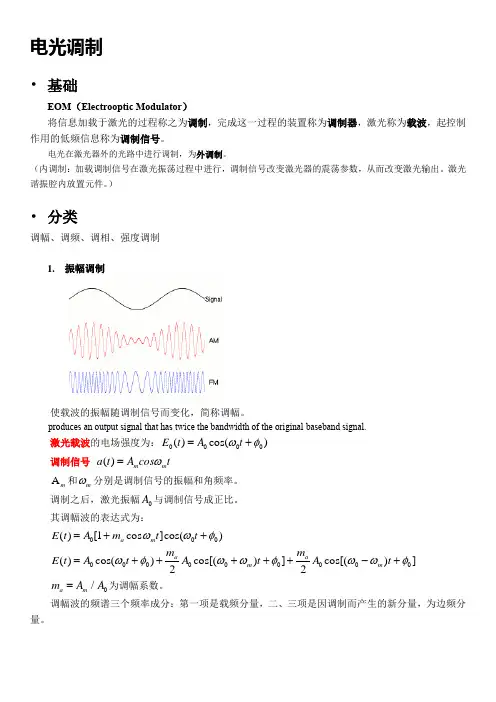

电光调制• 基础EOM （Electrooptic Modulator ）将信息加载于激光的过程称之为调制，完成这一过程的装置称为调制器，激光称为载波，起控制作用的低频信息称为调制信号。

电光在激光器外的光路中进行调制，为外调制。

（内调制：加载调制信号在激光振荡过程中进行，调制信号改变激光器的震荡参数，从而改变激光输出。

激光谐振腔内放置元件。

）• 分类调幅、调频、调相、强度调制1. 振幅调制使载波的振幅随调制信号而变化，简称调幅。

produces an output signal that has twice the bandwidth of the original baseband signal.激光载波的电场强度为：0000()cos()E t A t ωφ=+ 调制信号()m m co a t A s t ω=A m 和m ω分别是调制信号的振幅和角频率。

调制之后，激光振幅0A 与调制信号成正比。

其调幅波的表达式为：000000000000()[1cos ]cos()()cos()cos[()cos[]]()22a a am m m t t m m t A A E t A m E t A t t ωωφωφωωφωωφ=+=-+++++++ 0/m a m A A =为调幅系数。

调幅波的频谱三个频率成分：第一项是载频分量，二、三项是因调制而产生的新分量，为边频分量。

PS:Single-sideband modulationArefinement of amplitude modulation uses transmitter power and bandwidth more efficiently.Single -sideband modulation avoids the bandwidth doubling and takes advantage of the fact that the entire original signal is encoded in either one of these sidebands.00()()cos( 2)()sin(2)()ssb s t s t t s t t f f quadrature amplitude modulation ππ=- 单边带调制最常用的是滤波法是分双边带信号形成和无用边带抑制两步完成的。

电光调制器的适用如何电光调制器（EO调制器）是一种经典的调制器，它利用电磁波对光进行调制。

由于其高速度和可靠性，所以在现代通信和光子学应用中被广泛使用。

本文将介绍EO调制器的工作原理、优点和适用范围。

工作原理电光调制器的工作原理基于电光效应，即当光束通过一个物质时，它会受到物质中电场强度的影响。

EO调制器利用这个效应对光进行调制。

EO调制器的核心是一块由具有非线性光学特性的材料制成的晶体。

当外加电场时，该晶体的折射率会发生变化，从而导致通过该晶体的光线路程发生改变。

具体来说，电场可以改变晶体的折射率，从而使光经过晶体时被切住，而不是原来的会被透射。

当电场的大小和频率变化时，调制器可以改变光的振幅、相位或频率。

优点EO调制器有以下几个优点：高速度因为电光效应是一种瞬时响应，所以EO调制器可以在非常短的时间内响应电信号。

当频率大于100 GHz时，EO调制器仍然能够在高速下工作，这大大优化了通信速度和数据传输速率。

容易集成现在的EO调制器大多数是基于光纤的，非常小巧方便。

这种设计使得EO调制器可以轻松地集成到光学系统中，大大减少了系统复杂性。

适用范围广泛EO调制器广泛应用于卫星通信、激光雷达、医学成像等电光器件。

在这些应用中，EO调制器的快速响应和稳定性可以使得设备具有更高的分辨率和灵敏度。

适用范围下面是EO调制器的一些主要应用领域：通信系统在光纤通信系统中，EO调制器用于将信号调制到光波上，以实现快速传输数据。

在高速光传输中，EO调制器被广泛应用于多芯光纤和光电网络中，可以提供更快的数据传输速率和更高的带宽。

光子计算EO调制器也被广泛应用于光子计算中，用于光子处理器、光子晶体和光电存储器等设备中。

激光测距EO调制器可以将调制信号注入激光束中，从而实现激光测距，用于测量和定位。

医学成像在医学成像领域中，EO调制器通常应用于光学相干断层扫描（OCT）和功能性光学成像中。

总结EO调制器是一种高速、稳定、可靠的光电器件。

光信号调制的过程光信号调制是将电信号转换为光信号的过程，通过调制技术可以将电信号传输到远距离的地方。

下面将从调制的基本原理、调制方法和调制器件等方面来详细介绍光信号调制的过程。

一、调制的基本原理光信号调制是利用光的强弱、频率和相位等特性，将电信号转换为光信号，以便在光纤中传输。

调制的基本原理是通过改变光的某种特性，来携带电信号的信息。

二、调制方法1. 频率调制（FM）：通过改变光的频率来携带电信号的信息。

频率调制通常用于调制模拟信号，如音频信号。

2. 强度调制（AM）：通过改变光的强度来携带电信号的信息。

强度调制常用于调制数字信号，如数据传输等。

3. 相位调制（PM）：通过改变光的相位来携带电信号的信息。

相位调制常用于光通信中的调制技术。

三、调制器件1. 激光二极管（LD）：激光二极管是一种常用的光源，可以将电信号转换为光信号。

2. 光调制器：光调制器是一种用于改变光的特性的器件，可以实现光信号调制。

常见的光调制器包括电吸收调制器（EAM）、电光调制器（Mach-Zehnder调制器）等。

3. 光纤：光纤是用于传输光信号的介质，具有低损耗、高带宽等优点。

四、光信号调制的过程光信号调制的过程可以分为以下几个步骤：1. 电信号产生：首先，需要产生一个电信号，这个信号可以是模拟信号或数字信号。

模拟信号可以是声音、图像等连续信号，数字信号可以是计算机数据等离散信号。

2. 信号调制：将电信号通过调制器件进行调制。

不同的调制方法使用不同的调制器件，如频率调制使用频率调制器，强度调制使用强度调制器等。

调制过程中，电信号的特性被转换为光信号的特性。

3. 光信号传输：经过调制后的光信号通过光纤进行传输。

光信号在光纤中以光的形式传播，具有低损耗、高带宽等优点。

4. 光信号解调：在接收端，需要对光信号进行解调，将光信号转换为电信号。

解调过程使用解调器件，如光电探测器等。

5. 电信号处理：解调后的电信号可以进行进一步的处理，如放大、滤波、解码等，以恢复原始的信号。

电光调制器及其制作方法电光调制器是一种将电信号转换为光信号的器件，广泛应用于光通信、光纤传感和光学信息处理等领域。

本文将介绍电光调制器的原理、制作方法以及其在光通信中的应用。

一、电光调制器的原理电光调制器利用半导体材料的光电效应，通过控制电场来调制光的强度或相位。

其主要由光源、驱动电路和光探测器组成。

光源产生的光信号经过驱动电路调制后，通过光探测器转换为电信号输出。

电光调制器的工作原理可分为强度调制和相位调制两种方式。

强度调制是通过改变电场的强度来改变光的强度，通常采用马赫曾德尔干涉结构实现。

相位调制是通过改变电场的相位来改变光的相位，常用的相位调制器有基于电光效应的Mach-Zehnder干涉器和基于光波导的相位调制器。

二、电光调制器的制作方法电光调制器的制作方法主要包括材料选择、器件结构设计和工艺流程等步骤。

首先是材料选择。

常用的电光调制器材料有锗、硅、半导体材料等。

这些材料具有较高的光电效应和较好的电光响应特性，适合用于制作电光调制器。

其次是器件结构设计。

根据不同的调制方式，电光调制器的结构也有所不同。

强度调制器通常采用马赫曾德尔干涉结构，包括两个波导和一个耦合器。

相位调制器常采用Mach-Zehnder干涉器或光波导结构，通过控制电场的相位差来实现相位调制。

最后是工艺流程。

制作电光调制器需要采用微纳加工技术，包括光刻、薄膜沉积、离子注入等工艺步骤。

这些工艺步骤需要精确控制，以确保器件的性能和可靠性。

三、电光调制器在光通信中的应用电光调制器在光通信中起到了至关重要的作用。

光通信是将信息通过光信号传输的通信方式，具有大带宽、低损耗和高安全性等优势。

而电光调制器是光通信中的关键部件，用于将电信号转换为光信号传输。

在光纤通信系统中，电光调制器常用于光纤发送端，将电信号转换为光信号进行传输。

通过调制光信号的强度或相位，可以实现光的开关、调制和复用等功能。

电光调制器的性能直接影响光纤通信系统的传输质量和传输距离。

电光调制器工作原理是什么————————————————————————————————作者：————————————————————————————————日期：电光强度调制器的设计一、电光强度调制利用晶体的电光效应，即某些晶体在外加电场的作用下，其折射率将发生变化，当光波通过此介质时，其传输特性就受到影响而改变，可控制光在传播过程中的强度。

强度调制是使光载波的强度(光强)随调制信号规律变化的激光振荡，如图下图所示。

光束调制多采用强度调制形式，这是因为接收器一般都是直接响应其所接收的光强变化。

1、电光强度调制装置示意图及原理它由两块偏振方向垂直的偏正片及其间放置的一块单轴电光晶体组成，偏振片的通振方向分别与x,y轴平行。

根据晶体光学原理，在电光晶体上沿z 轴方向加电场后，由电光效应产生的感应双折射轴'x 和'y 分别与x,y 轴成45°角。

设'x 为快轴，'y 为慢轴，若某时刻加在电光晶体上的电压为V ，入射到晶体的在x 方向上的线偏振激光电矢量振幅为E ，则分解到快轴'x 和慢轴'y 上的电矢量振幅为'x E ='y E =E/2。

同时，沿'x 和'y 方向振动的两线偏振光之间产生如下式表示的相位差V 63302γμλδπ=0μ-晶体在未加电场之前的折射率63γ-单轴晶体的线性电光系数，又称泡克尔系数从晶体中出射的两线偏振光在通过通振方向与y 轴平行的偏振片检偏，产生的光振幅如下图分别为y E x'、y E y'，则有y E x'=y E y'=E/2，其相互间的相位差为()πδ+。

此二振动的合振幅为()()()δδπδcos 121cos 2141cos 22222''2'2'2'-=-+=+++=E E E E E E E E E y y y x y y y x因光强与振幅的平方成正比，所以通过检偏器的光强可以写成令比例系数为1：2sin 2sin 20222'δδI E E I ===即 V I I λγπμ633020sin= 显然，当晶体所加电压V 是一个变化的信号电压时，通过检偏器的光强也随之变化。

第三章电光调制器内容•电光调制的基本原理•铌酸锂（LiNbO3）电光调制器•半导体电吸收调制器（EAM）电光调制电光调制：将电信息加载到光载波上，使光参量随着电参量的改变而改变。

光波作为信息的载波。

强度调制的方式作为信息载体的光载波是一种电磁场：()()0cos E t eA t ωφ=+r r 对光场的幅度、频率、相位等参数，均可进行调制。

在模拟信号的调制中称为AM 、FM 和PM ；在数字信号的调制中称为ASK 、FSK 和PSK 。

调制器：将连续的光波转换为光信号，使光信号随电信号的变化而变化。

性能优良的调制器必须具备：高消光比、大带宽、低啁啾、低的偏置电压。

电光调制的主要方式直接调制：电信号直接改变半导体激光器的偏置电流，使输出激光强度随电信号而改变。

优点：采用单一器件成本低廉附件损耗小缺点：调制频率受限，与激光器弛豫振荡有关产生强的频率啁啾，限制传输距离光波长随驱动电流而改变光脉冲前沿、后沿产生大的波长漂移适用于短距离、低速率的传输系统电光调制的主要方式外调制：调制信号作用于激光器外的调制器上，产生电光、热光或声光等物理效应，从而使通过调制器的激光束的光参量随信号而改变。

优点：不干扰激光器工作，波长稳定可对信号实现多种编码格式高速率、大的消光比低啁啾、低的调制信号劣化缺点：额外增加了光学器件、成本增加增加了光纤线路的损耗目前主要的外调制器种类有：电光调制器、电吸收调制器调制器调制器连续光源光传输NRZ 调制格式其他调制格式: •相位调制•偏振调制•相位与强度调制想结合光传输RZ 调制格式脉冲光源电光调制折射率的改变通过电介质晶体Pockels 效应和半导体材料中的电光效应光吸收的改变通过半导体材料中的Franz-Keldysh效应量子阱半导体材料中的量子限制的Stark 效应光与物质相互作用相位调制偏振调制(双折射材料)强度调制强度调制通过-干涉仪结构-定向耦合光在晶体中的传播－电光效应在光与物质相互作用中，电场强度（E）与电极化矢量（P）的关系。

图1. 晶体折射率椭球实验十二 晶体电光效应与电光调制实验一、实验目的1. 掌握晶体电光调制的原理和实验方法；2. 测量晶体的半波电压以及电光系数；3. 利用电光调制实现模拟光通讯。

二、实验原理1. 晶体的电光效应某些介质的折射率在外加电场E 的作用下发生改变，这种现象称为电光效应。

实验表明电场引起的折射率 n 的变化用下式表示:++=∆22bE aE )n1((1) 式中a 和 b 为常数。

由一次项 aE 引起折射率变化的效应，称为一次电光效应，也称线性电光效应或称泡克尔斯效应（Pokells Effect ）；由二次项bE 2引起折射率变化的效应，称为二次电光效应，也称非线性电光效应或称克尔效应（Kerr Effect ）。

线性电光效应只存在于各向异性晶体中。

光在各向异性晶体中传播时，在晶体的一个给定方向上，一般存在着两个可能的线偏振模式，每个模式具有唯一的偏振方向和相应的折射率，而描述这两个相互正交的偏振光在晶体中传播的行为通常用折射率椭球的方法，即1n z n y n x 2z22y 22x 2=++ （2） 式中，x ，y ，z 为晶体的介电主轴方向，即晶体在这些方向上的电位移矢量D 与电场矢量E 是平行的，其对应的折射率为n x ，n y 和n z 。

当晶体上加上电场后，折射率椭球的形状、大小、方位都发生变化，椭球的方程变为1xy n 2xz n 2yz n 2n z n y n x 2xy2xz 2yz 2z 22y 22x 2=+++++ （3） 式中交叉项由电场引起，表示变形后形成的新椭球主轴（感应主轴）和原先的主轴不重合。

另一方面，对线性电光效应，考虑到电场分量方向后，式（1）表示为，∑=γ=∆zxk k ijk ij 2E )n 1( （ 3.1） 其中E k 为外电场分量，系数γijk为三阶张量，称为晶体的电光张量系数，有27个元素。

三个角标i ，j ，k 分别取 x ，y ，z ，而习惯上更为普遍地用1，2，3表示。

一、实验目的1. 了解电光调制器的基本原理和结构；2. 掌握电光调制器的实验方法；3. 分析电光调制器的性能参数。

二、实验原理电光调制器是一种将电信号转换为光信号的装置，主要应用于光通信、光纤陀螺、大功率激光等领域。

其基本原理是利用电光效应，即电场与光场之间的相互作用，将电信号调制到光波上。

电光调制器主要有以下几种类型：1. 马赫-曾德尔（Mach-Zehnder）干涉仪调制器；2. 电光晶体调制器；3. 薄膜铌酸锂（LiNbO3）调制器。

本实验采用薄膜铌酸锂调制器，其结构如图1所示。

调制器主要由铌酸锂晶体、电极、偏振片和光纤耦合器组成。

当电信号施加到电极上时，电极产生的电场会改变铌酸锂晶体的折射率，从而改变光波传播方向，实现电信号调制。

三、实验仪器与设备1. 光源：波长为1550nm的单模激光器；2. 光电探测器：PIN光电二极管；3. 电光调制器：薄膜铌酸锂调制器；4. 偏振片；5. 光纤耦合器；6. 信号发生器；7. 信号分析仪；8. 电源。

四、实验步骤1. 将光源输出端连接到电光调制器的输入端，调制器的输出端连接到光电探测器；2. 打开信号发生器，产生一定频率和幅值的电信号；3. 将电信号输入到电光调制器的电极上，观察光电探测器输出端的信号变化；4. 改变电信号幅度和频率，观察光电探测器输出端的信号变化；5. 测量电光调制器的调制深度、调制速率等性能参数。

五、实验结果与分析1. 电光调制器调制深度：调制深度是指电光调制器输出端信号变化的最大幅度与输入端信号幅度之比。

本实验中，调制深度约为80%。

2. 电光调制器调制速率：调制速率是指电光调制器在单位时间内能调制的最大信号频率。

本实验中，调制速率约为100MHz。

3. 电光调制器线性度：线性度是指电光调制器输出端信号变化与输入端信号变化之间的比例关系。

本实验中，线性度约为0.98。

4. 电光调制器噪声：噪声是指电光调制器输出端信号中的随机波动。

光的调制名词解释光是一种电磁波，也是我们生活中不可或缺的一部分。

在信息传输、通信技术和光学领域中，我们经常会听到“光的调制”这个名词。

那么，什么是光的调制呢？一、光的调制概述光的调制是一种控制光信号的方法，通过对光波的某个重要参数进行调节，从而改变光信号的特征和传输性能。

这个重要参数通常可以是光的强度、频率、相位或极化方向等。

光的调制可以分为模拟调制和数字调制两种方式，它们在不同应用场景中发挥着重要的作用。

二、光的调制技术1. 模拟调制模拟调制是指在光信号中传输模拟信息的调制技术。

常见的模拟调制技术有：调幅（AM）调制、调频（FM）调制和调相（PM）调制。

其中，调幅调制是通过改变光的强度来携带模拟信号，调频调制是根据模拟信号的频率改变光的频率，而调相调制则通过调节光的相位来传递模拟信号。

这些技术在模拟广播、模拟电视、雷达和无线通信等领域得到广泛应用。

2. 数字调制数字调制是指将数字信号转换为相应光信号的调制技术。

常见的数字调制技术有：振幅移位键控调制（ASK）、频移键控调制（FSK）、相移键控调制（PSK）和四相偏移键控调制（QPSK）。

这些调制技术广泛应用于数字通信、光纤通信和无线网络等领域。

数字调制技术能够提供更高的数据传输速率和更低的误码率，因此在现代通信系统中被广泛采用。

三、光的调制应用光的调制技术在现代通信和科技领域中具有广泛的应用。

以下是一些常见的应用示例：1. 光纤通信：光的调制技术是光纤通信中的关键技术之一。

通过调制光的强度、频率或相位，可以实现数字信息的传输和解调。

光纤通信可以提供高速、长距离、大带宽的数据传输。

2. 光学传感器：光的调制可以用于制造各种类型的光学传感器，如光电传感器、温度传感器和压力传感器等。

通过调制光的参数，可以实现对环境参数的测量和监测。

3. 光存储技术：光的调制技术在光存储器中得到广泛应用。

光存储技术可以实现高密度、高速度的数据存储和读取，是多媒体存储设备和光盘的核心技术。
